剪式车载起重支撑装置结构设计

　　这款剪式举升支撑装置，核心服务于乘用车日常维保场景，是私家车主、汽修门店更换轮胎、检查底盘悬挂、制动系统时的必备支撑工装，区别于液压类举升设备，纯机械螺旋传动的结构不存在液压油泄漏、泄压坠车的风险，在户外非硬化路面、低温环境下的可靠性表现更稳定，哪怕车辆长时间停放在举升状态做底盘检修，也能保持稳定的支撑刚度，不会出现缓慢下沉的安全隐患。

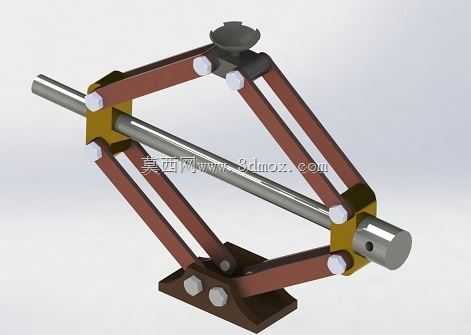

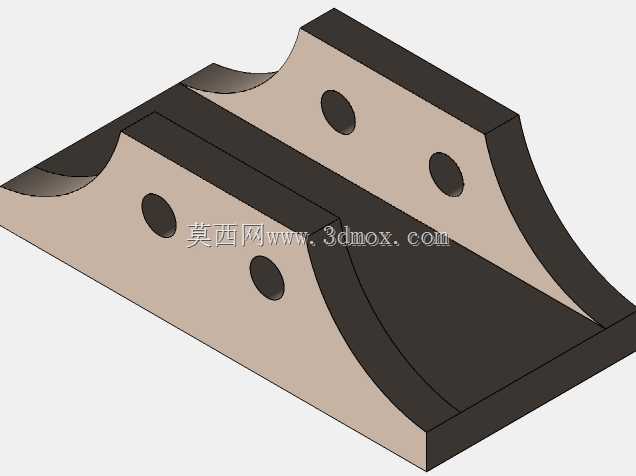

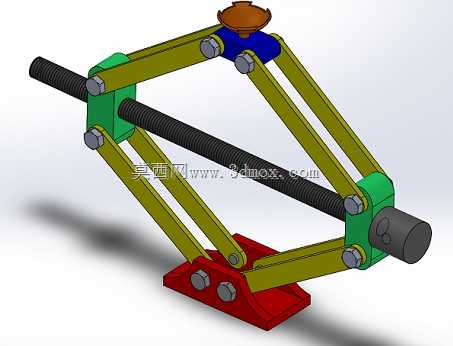

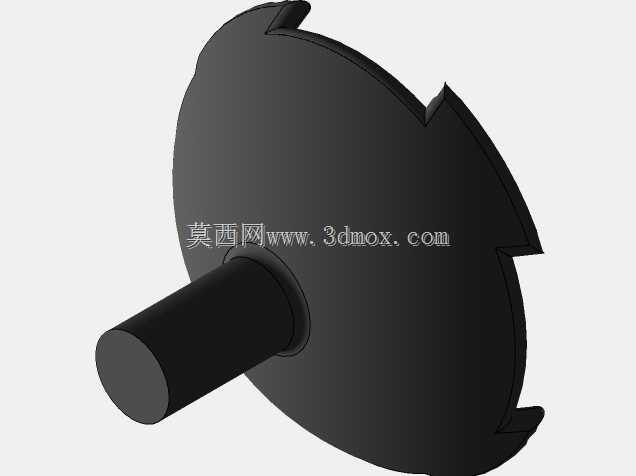

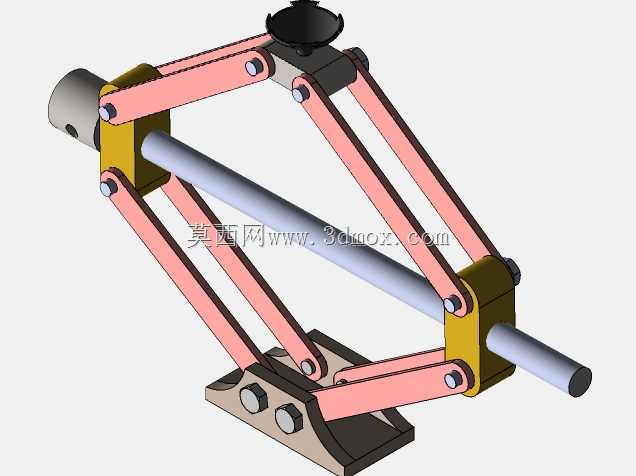

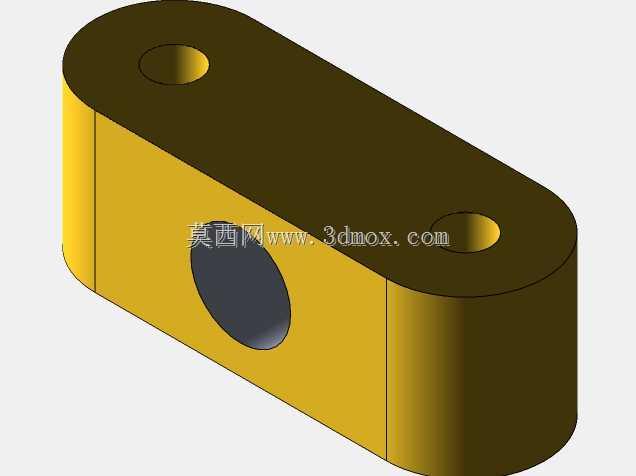

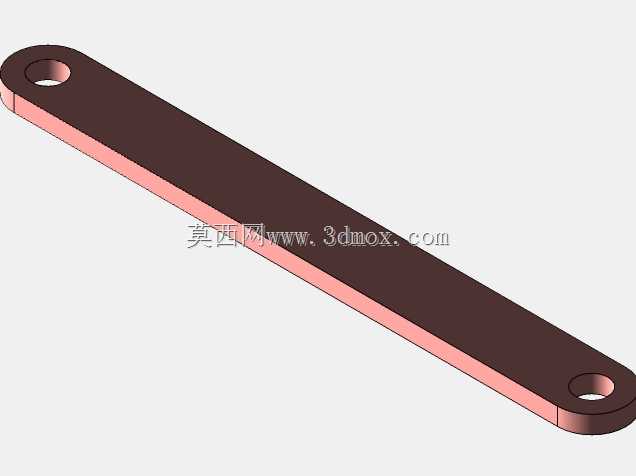

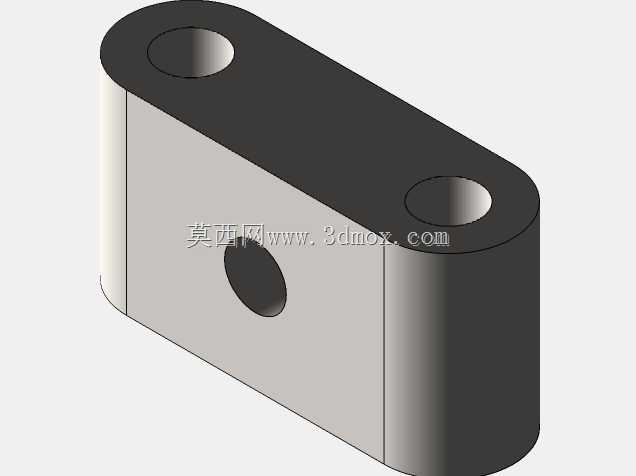

　　从结构设计逻辑来看，整套机构采用对称菱形剪臂布局，核心传力部件为贯穿中部铰接座的传动丝杠，两根剪臂组分别通过铰接铜套与中部滑动螺母、固定端座连接，当转动丝杠外露的驱动端时，中部滑动螺母会沿丝杠轴向移动，带动两组剪臂同步收拢或张开，实现顶部支撑托座的垂直升降。这种布局的优势在于，举升过程中顶部托座始终保持水平状态，不会出现侧偏倾斜，托座表面的弧形凹槽刚好贴合乘用车底盘的加强筋举升点位，避免举升时打滑、顶坏底盘钣金或油底壳的问题。底部支撑座采用加宽的平底结构，接触面积足够大，哪怕在松软的土路、碎石路面使用，也不会因为压强过大出现底座下陷的情况，底座与剪臂的铰接点采用加厚销轴配合耐磨衬套，反复举升过程中铰接间隙不会快速扩大，能长期保持举升的平稳性。

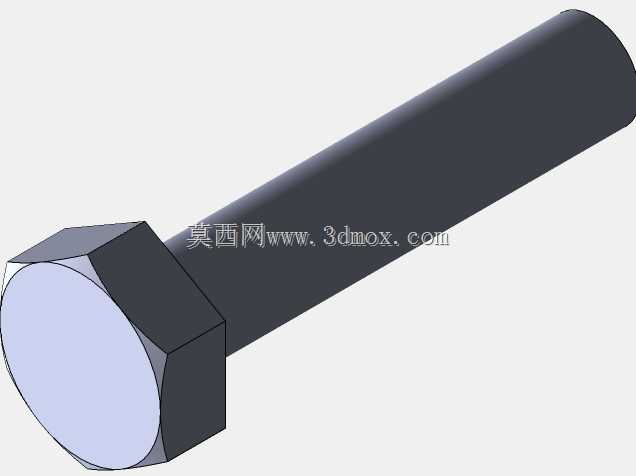

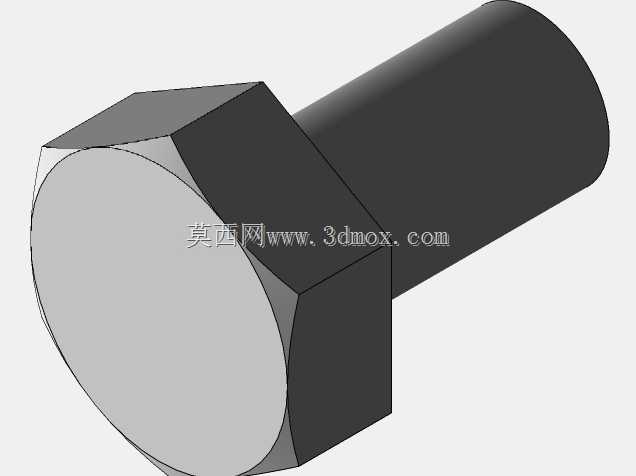

　　从安装边界与尺寸适配角度来说，这套装置的最低收拢高度适配市面上绝大多数家用轿车的底盘离地间隙，哪怕是底盘较低的轿跑车型，也能顺利滑入车底对应举升点位，完全举升后的高度足够满足轮胎拆卸、刹车片更换这类常规维保的操作空间需求，不需要额外加垫支撑块。丝杠采用梯形传动螺纹，具备自锁特性，也就是说举升到任意高度停止转动丝杠后，螺母会被螺纹副锁止，不会因为车辆的重量出现反向回转下落，不需要额外加装锁止销或者安全卡箍，操作步骤更简洁，哪怕是没有汽修经验的普通车主，也能快速上手操作。剪臂采用高强度型钢焊接成型，截面做了加厚处理，额定承载范围内剪臂的变形量控制在极小范围内，不会因为长期重载出现臂杆弯曲变形的问题，所有铰接位置的销轴都做了淬火硬化处理，表面粗糙度控制在合理范围，转动时没有卡滞感，配合润滑脂填充的衬套，哪怕长期放置不用，也不会出现锈蚀转不动的情况。

　　在实际使用场景中，这类剪式举升装置相比液压千斤顶的维护成本更低，不需要定期补充液压油、检查密封件，只需要每隔一段时间在丝杠螺纹、铰接销轴位置涂抹少量润滑脂就能保持良好的工作状态，整体重量控制在合理区间，放在车辆后备箱的工具槽内不会占用过多储物空间，随车携带不会增加过多的负载。设计过程中特意对传动比做了优化，转动丝杠的操作力控制在普通人手臂发力就能轻松驱动的范围，不需要借助过长的加力杆，配套的驱动摇臂可以折叠收纳，使用时展开就能转动丝杠，举升全程的力反馈均匀，不会出现突然卡顿或者受力骤变的情况，能让操作人员清晰感知举升的进程，避免举升过高导致车辆重心失稳。顶部托座与剪臂的连接位置采用浮动铰接设计，哪怕车辆停放的地面存在轻微坡度，托座也能自动贴合底盘的举升面，保证接触面积最大化，避免局部应力集中顶坏车身结构，底座的底面做了防滑纹路处理，与地面接触时的摩擦力足够，举升过程中不会出现底座滑移的问题，整套机构没有多余的零散零件，所有部件都通过铰接、螺纹连接整合为一体，使用过程中不会出现零件脱落丢失的情况，哪怕是频繁挪动、随车颠簸，也能保持结构完整性。
