航模用ENYA35BB小型内燃发动机结构设计

这款小型内燃发动机主要面向固定翼航模、小型车模等模型类动力场景，作为核心动力输出单元，其结构设计完全围绕模型设备的轻量化、高功率密度需求展开，区别于工业级内燃机的冗余设计思路，所有结构都在保证强度的前提下做了极致的减重处理。从实际使用场景来看，这类小排量发动机常被装配在15-25cc级别的固定翼航模上，也可适配1:8比例的燃油遥控车，需要在高转速工况下持续输出稳定动力，同时要兼顾模型装配时的安装兼容性，避免与机身、车架的其他结构产生干涉。

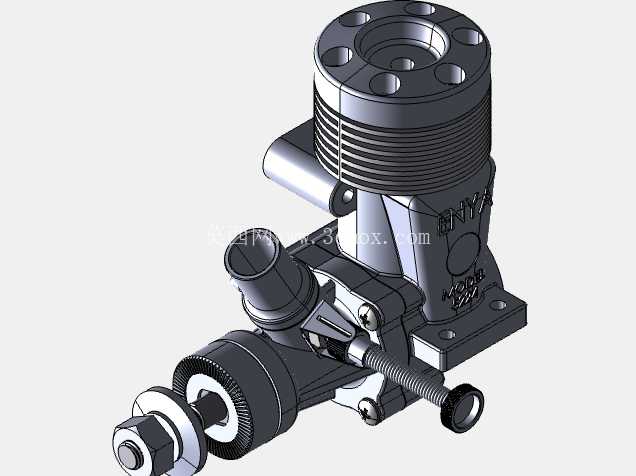

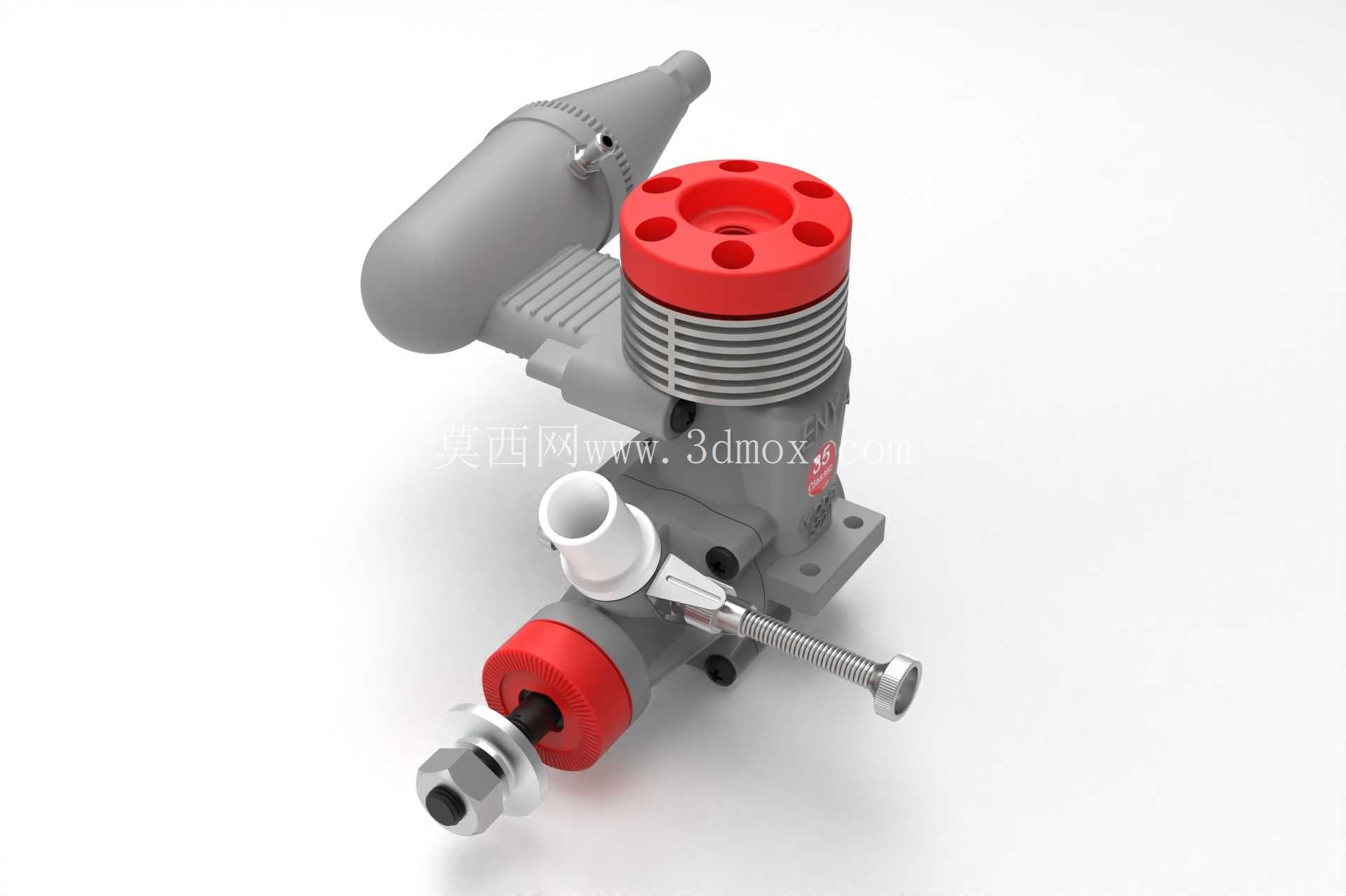

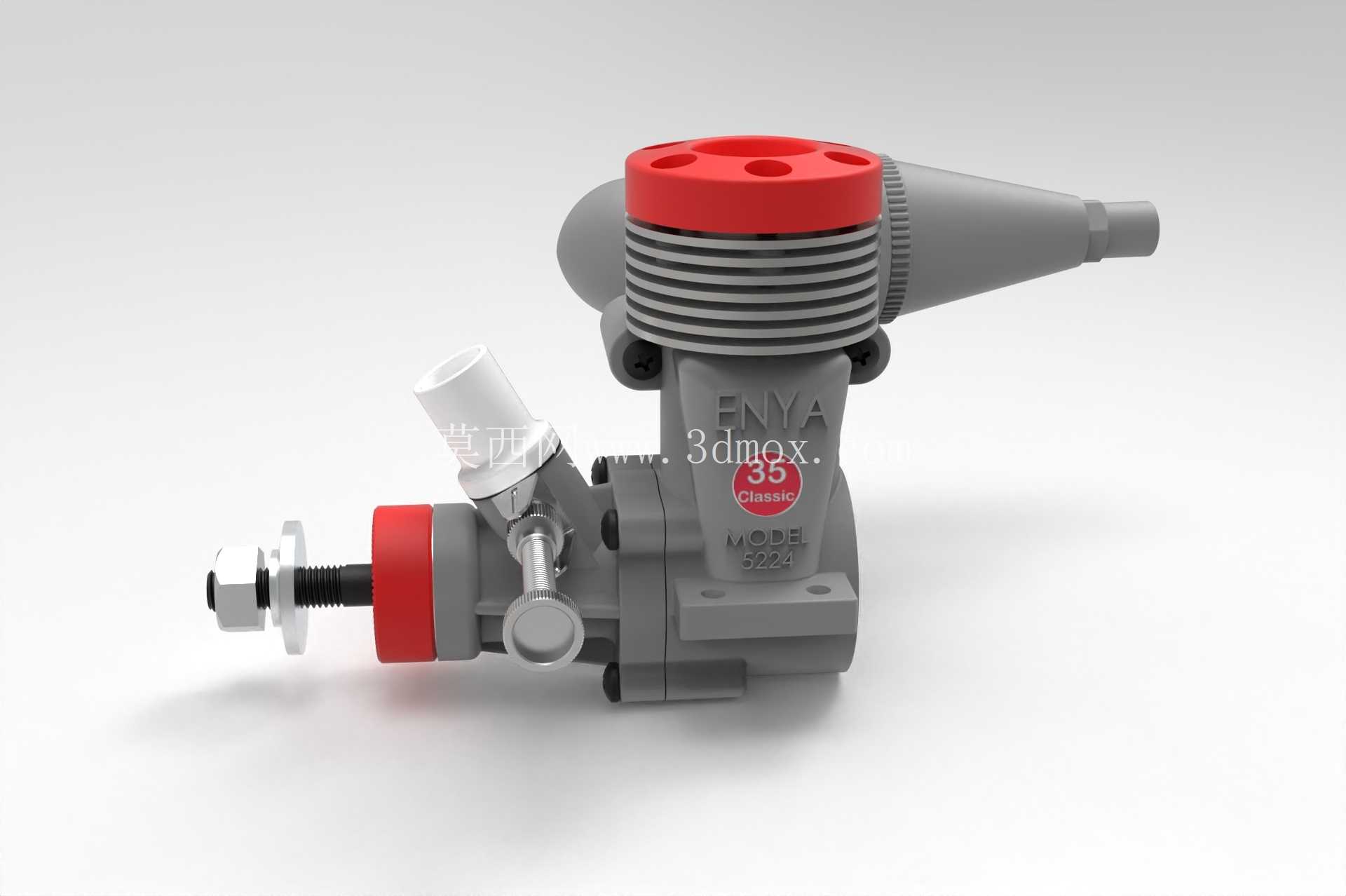

从功能特性来看，该发动机采用侧置排气、前置曲轴输出的布局，顶部的散热鳍片采用等间距环形排布，每片鳍片的厚度控制在0.8mm，鳍片间距1.2mm，能够在高转速运转时通过迎面气流快速带走缸体热量，避免连续工作时出现过热胀缸的问题。缸体侧面集成了化油器安装位，倾斜布置的油针调节结构可以在模型装配后仍保留调节操作空间，不需要拆解机身就能完成怠速、主油针的工况调整，适配实际外场调试的使用需求。前端的曲轴输出轴采用标准螺纹接口，配套的锁紧螺母与垫片结构可以直接适配市面上主流的模型螺旋桨、传动离合器，不需要额外加工转接件，降低了模型玩家的装配门槛。

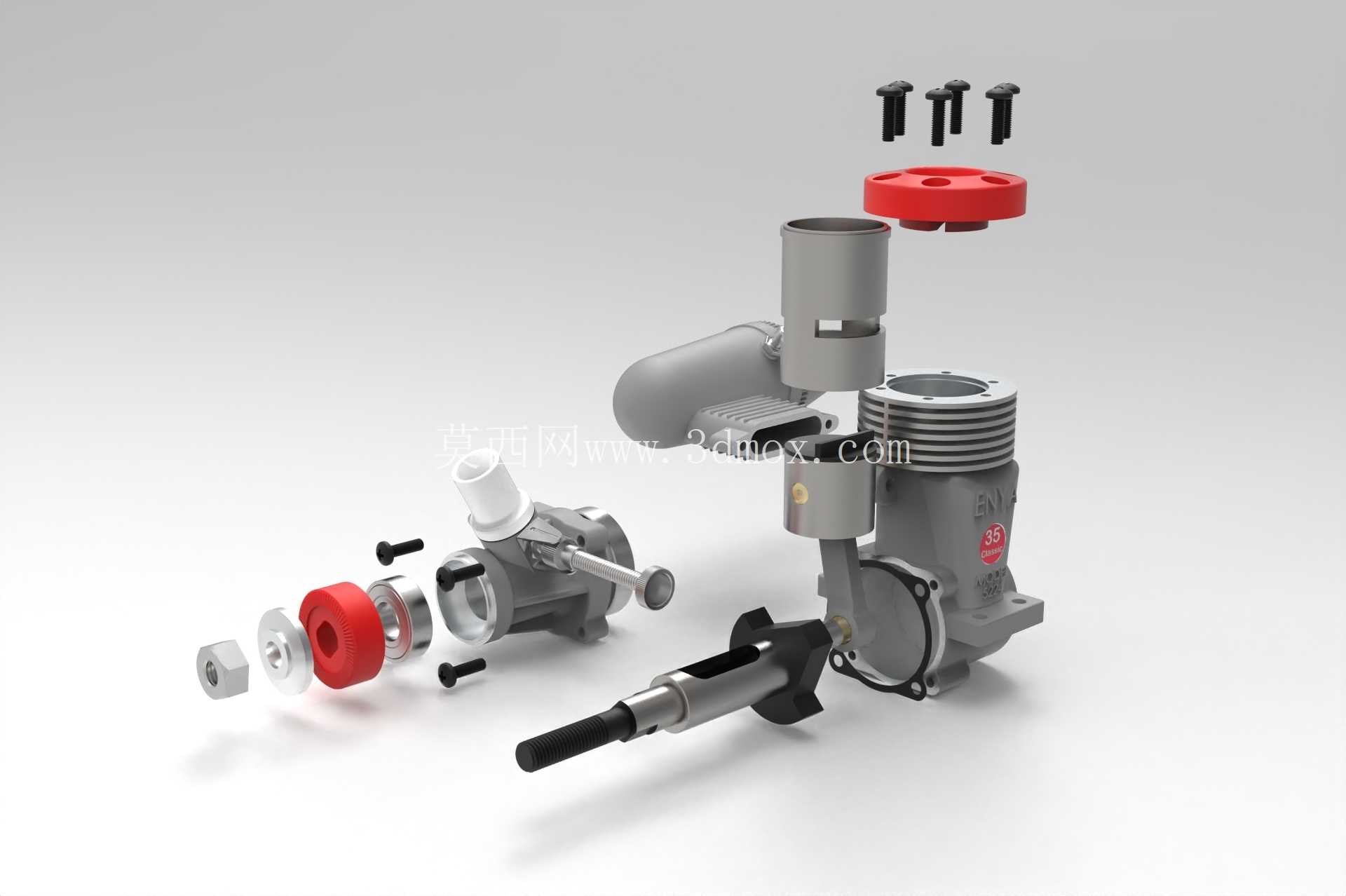

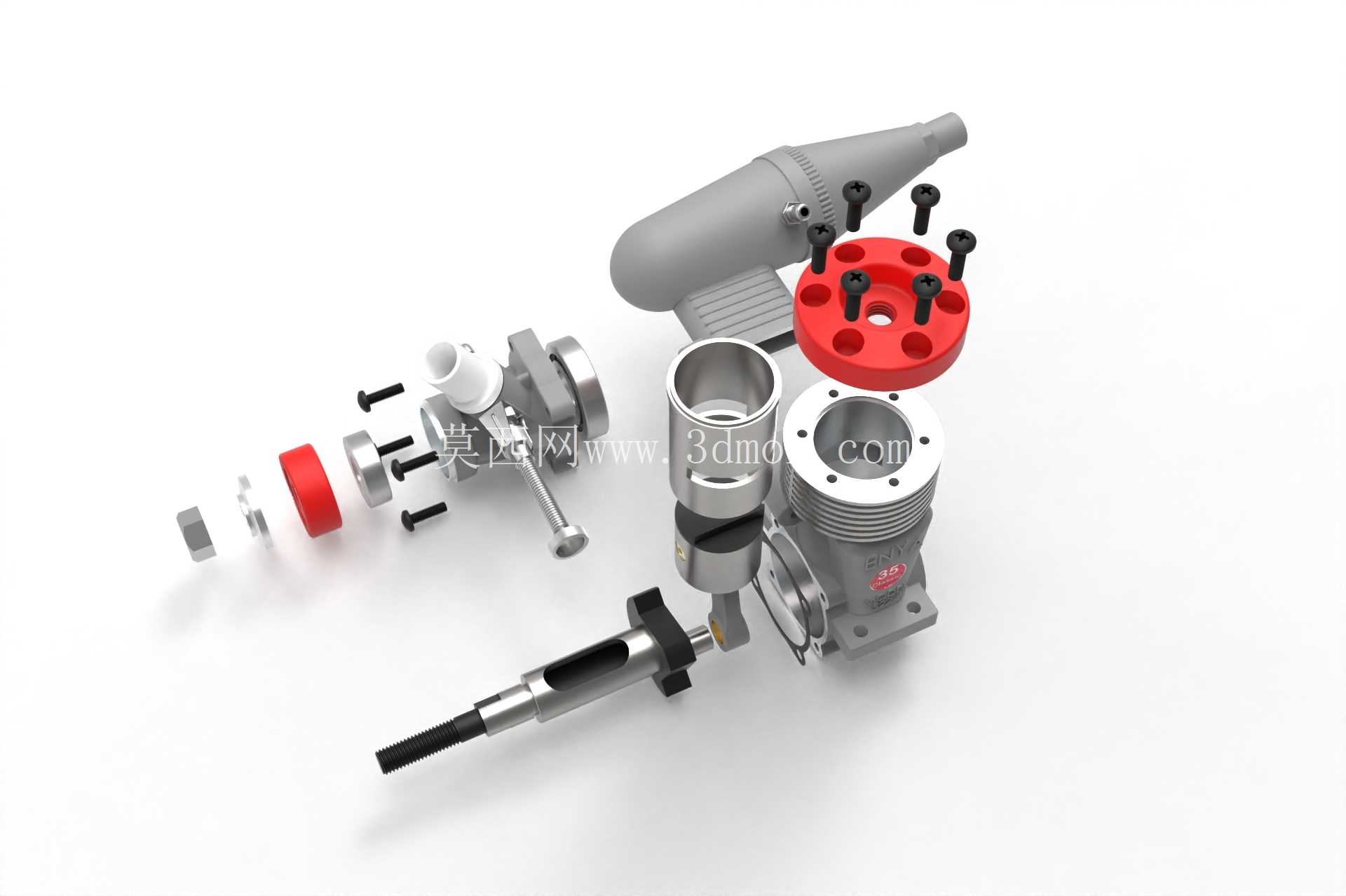

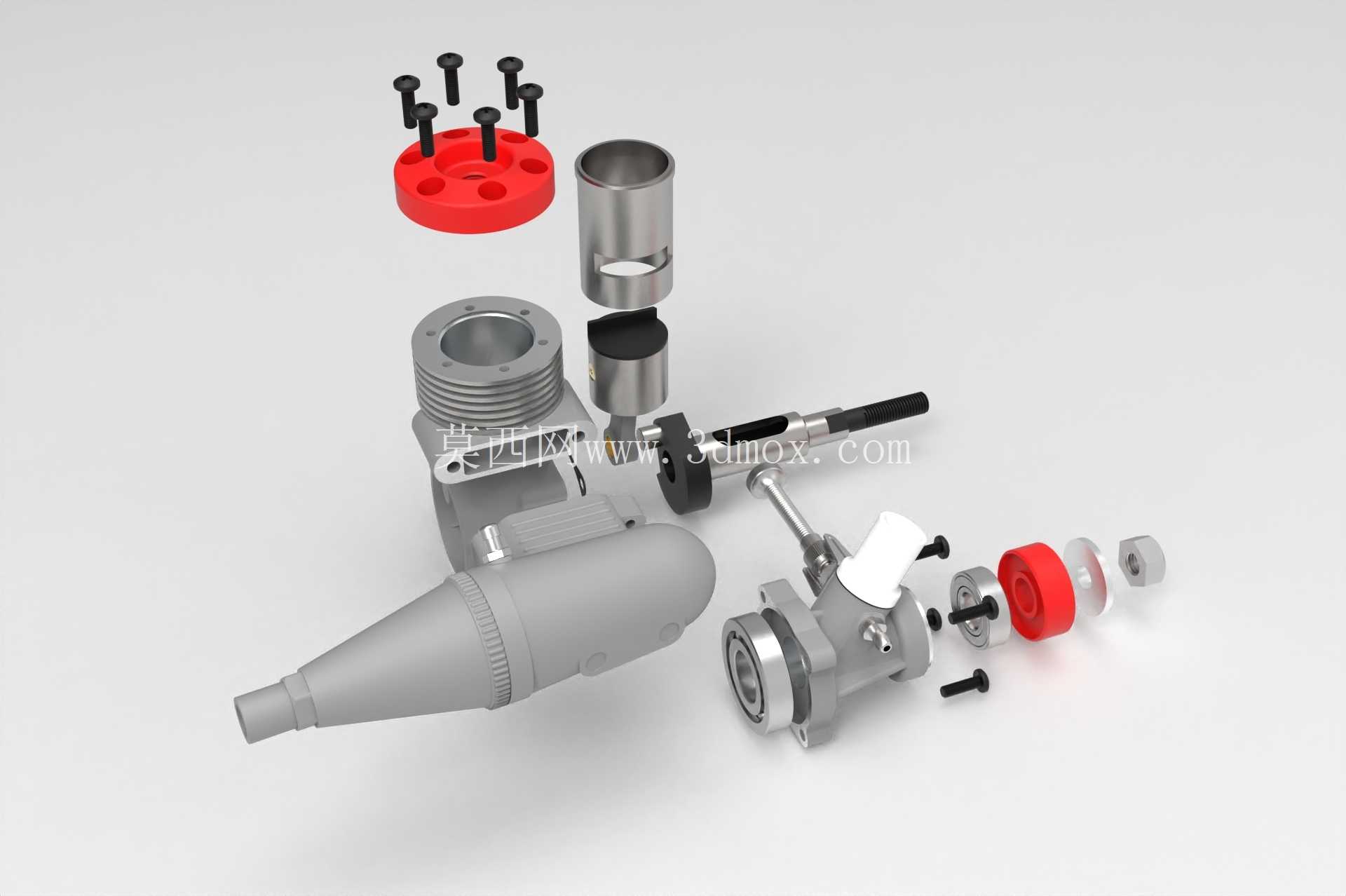

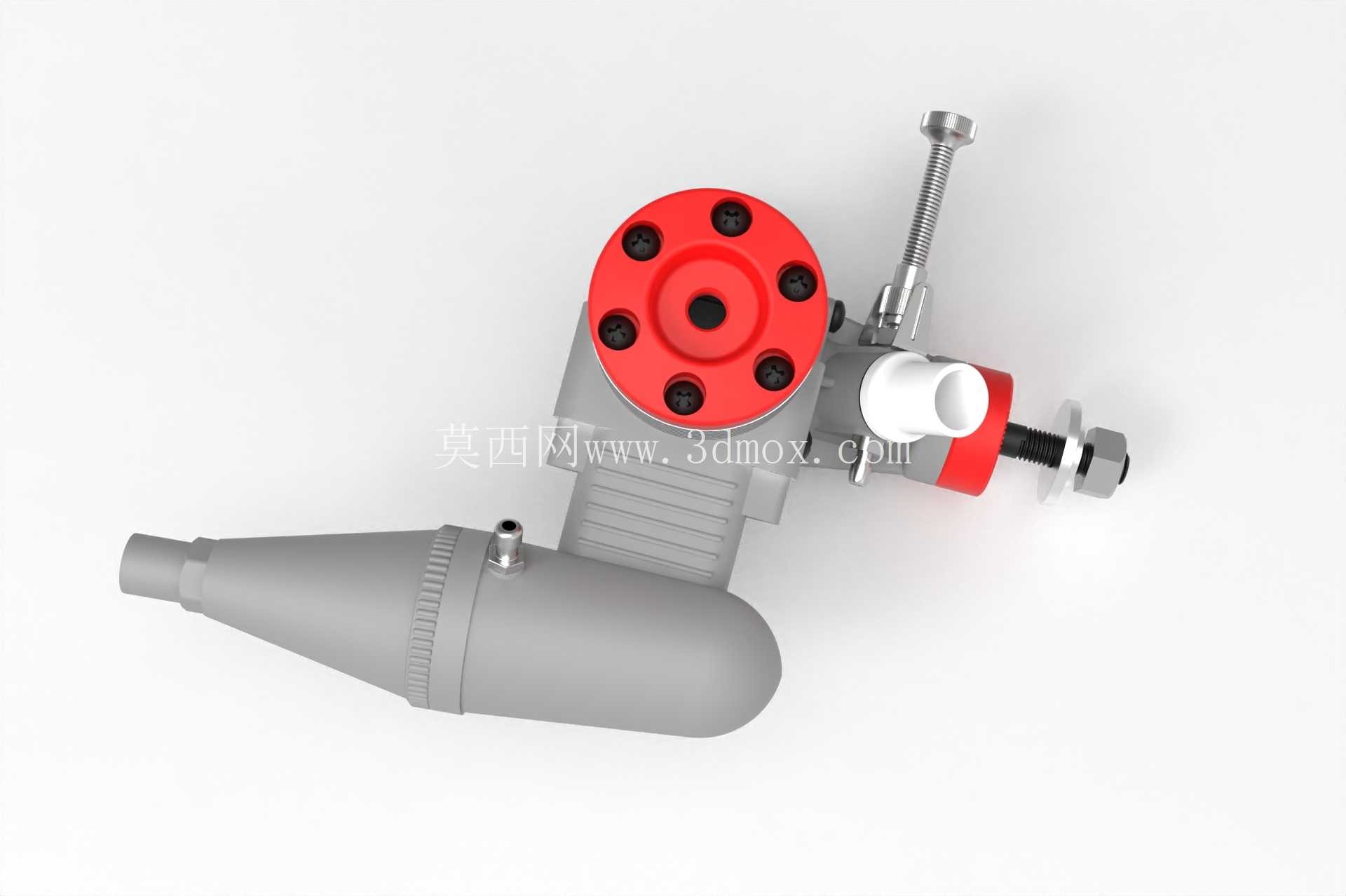

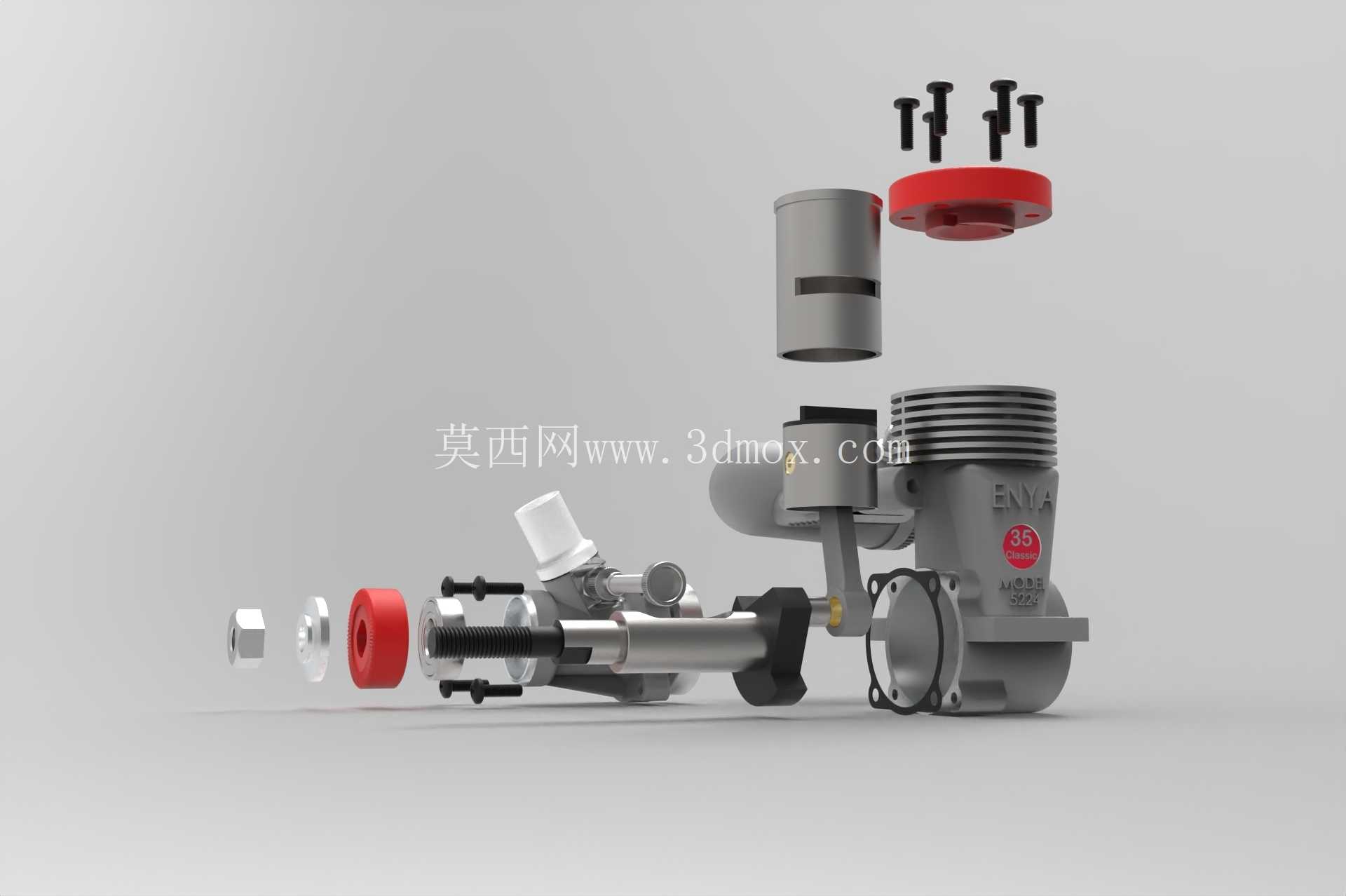

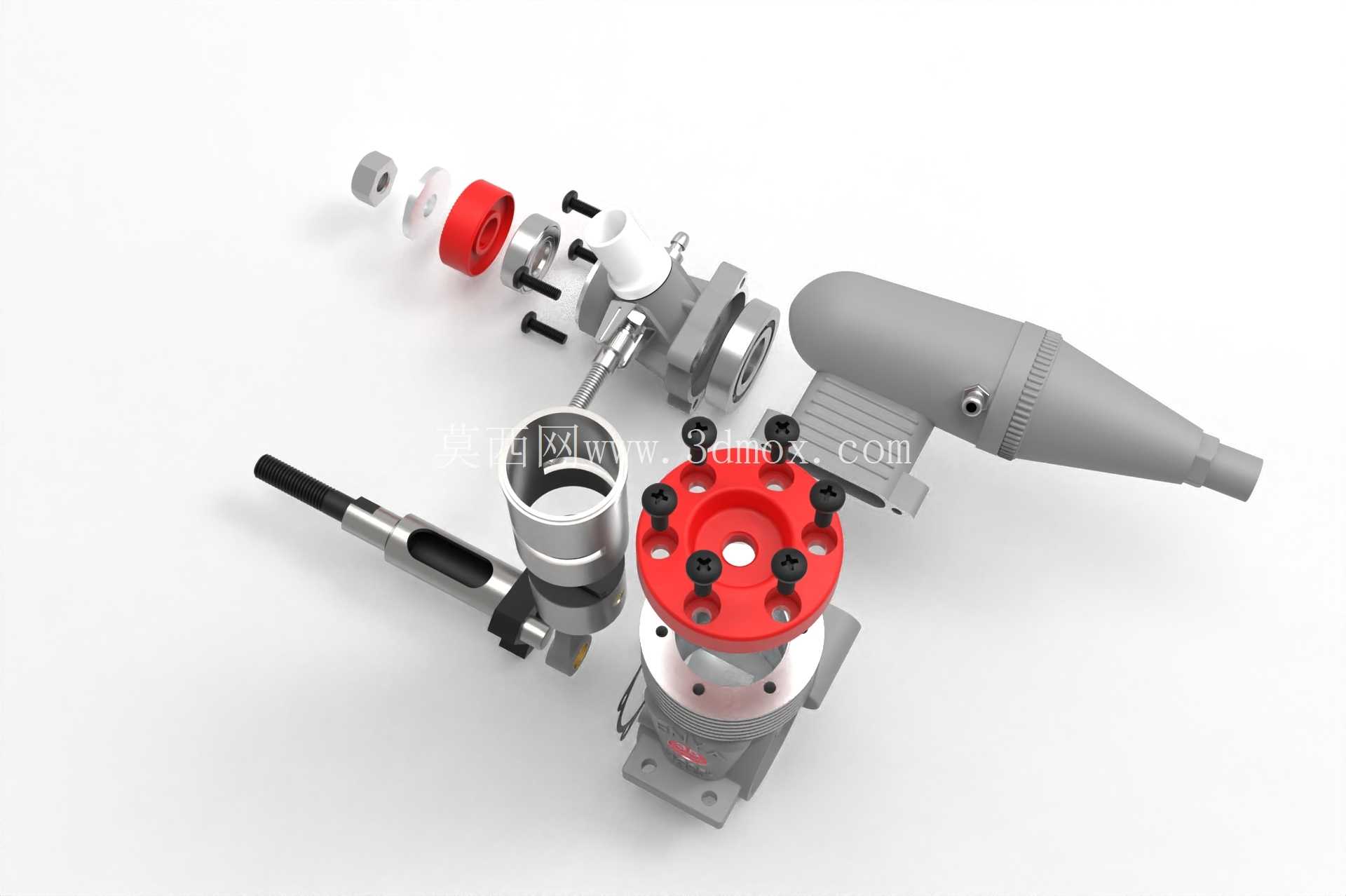

设计思路上，这款发动机没有采用复杂的四冲程结构，而是选择了结构更简单、维护成本更低的二冲程结构，整体零件数量控制在30个以内，缸体、曲轴箱等核心承压部件采用压铸铝合金材质，在保证缸压密封性的同时，将整机重量控制在180g左右，不会给模型带来过多的负载。排气部分采用一体化的锥形消音腔结构，既能够引导排气方向避免废气冲刷机身，也能在一定程度上降低排气噪音，符合航模飞行场地的噪音管控要求。顶部的红色缸头盖采用耐高温尼龙材质，既起到密封燃烧室的作用，也预留了四个对称的安装孔位，方便使用者加装缸头温度传感器，实时监测发动机工作温度，调整油针匹配不同海拔、气温的飞行环境。

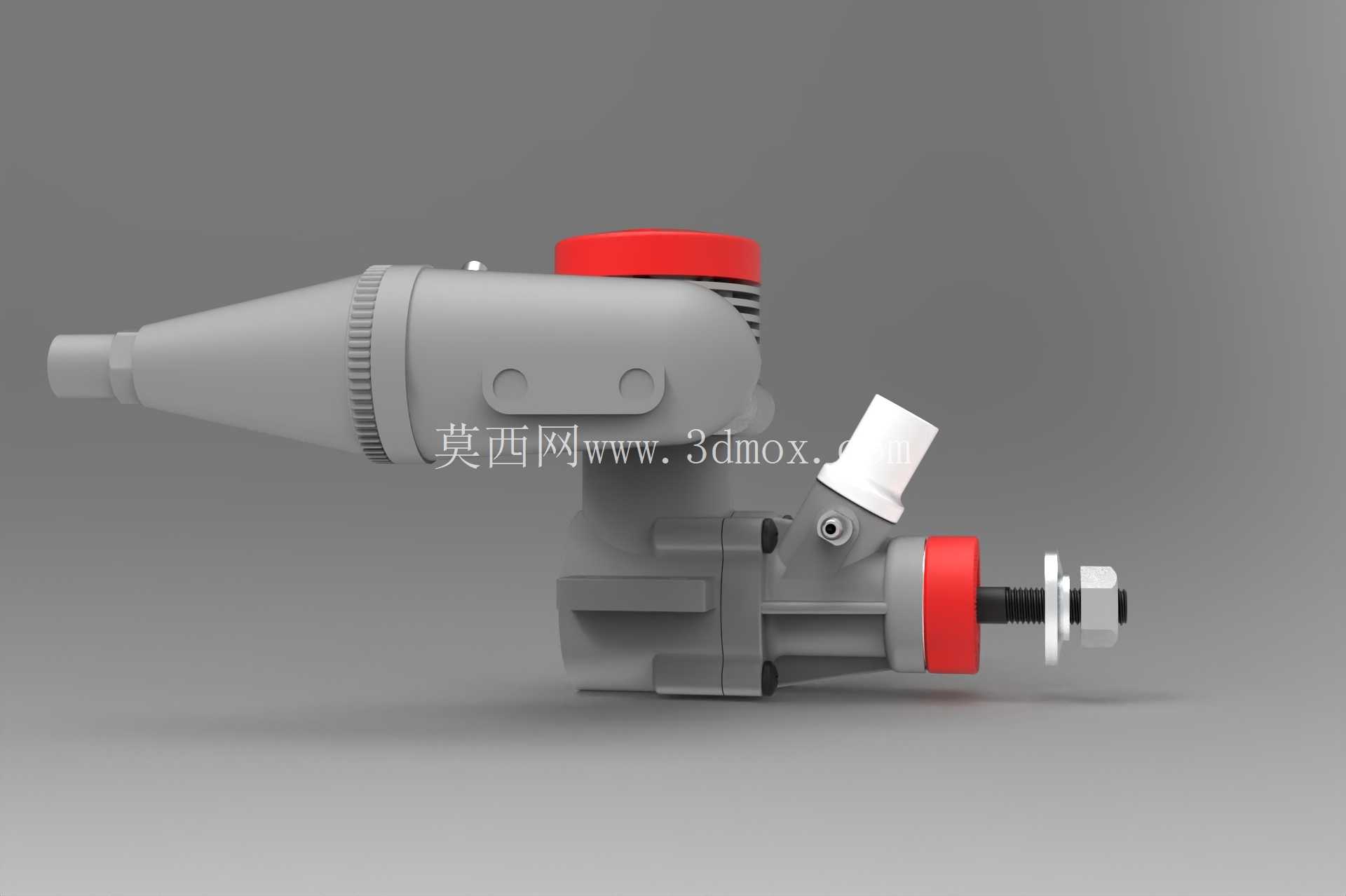

从安装边界来看，发动机的曲轴输出轴轴线距离底部安装面的高度为28mm，安装孔位采用横向双孔布局，孔间距32mm，适配市面上绝大多数标准航模发动机安装架，安装时只需要匹配对应厚度的减震橡胶垫，就能有效降低发动机运转时的震动传递到机身，避免影响航模上搭载的舵机、接收机等电子设备的正常工作。整机的最大外轮廓尺寸控制在长72mm、宽45mm、高58mm范围内，装配到航模机身时，化油器侧预留的12mm操作空间可以满足油管接驳、油针调节的操作需求，排气口朝向侧下方的设计，也能避免排出的废油污染机身蒙皮或者接收机天线。

在实际工况适配方面，这款发动机的设计转速区间在2000-16000rpm，怠速稳定转速可以控制在2200rpm左右，不会出现怠速熄火的问题，曲轴动平衡精度控制在G2.5级别，高转速运转时的震动幅度远低于同排量的普通模型发动机，能够减少长时间飞行时的机身紧固件松动风险。曲轴两端的轴承采用带密封胶圈的深沟球轴承，能够阻挡模型燃料里的硝基甲烷、润滑油成分进入轴承滚道，延长轴承的维护周期，日常使用只需要在飞行后加注少量防锈润滑油，就能避免曲轴出现锈蚀卡滞的问题。化油器的油道设计做了防气泡处理，在模型做特技飞行动作、油箱油面倾斜时，也不会因为油道进油出现断油熄火的问题，能够满足特技飞行的连续工况需求。
