模拟赛车手刹用称重式张力传感结构

　　这套结构面向模拟赛车外设改装场景设计，核心思路是将常规称重传感器的受力特性转化为手刹拉力检测逻辑，解决传统电位器手刹存在的线性度差、长期使用磨损漂移的问题。在模拟赛车的实际使用场景中，手刹操作需要精准对应游戏内的制动力度输出，普通开关式手刹仅能提供通断信号，无法实现线性力度控制，而采用电位器的结构在多次往复扳动后，接触片磨损会导致信号跳变、力度反馈失真，无法满足拟真类赛车游戏对操作精度的要求。这套结构选用80×80×8毫米规格的自由规格铝板作为核心受力板，通过CNC加工完成安装孔位、限位槽的加工，铝板本身的刚性足够承受手刹扳动时的峰值拉力，不会出现受力形变导致的检测误差。

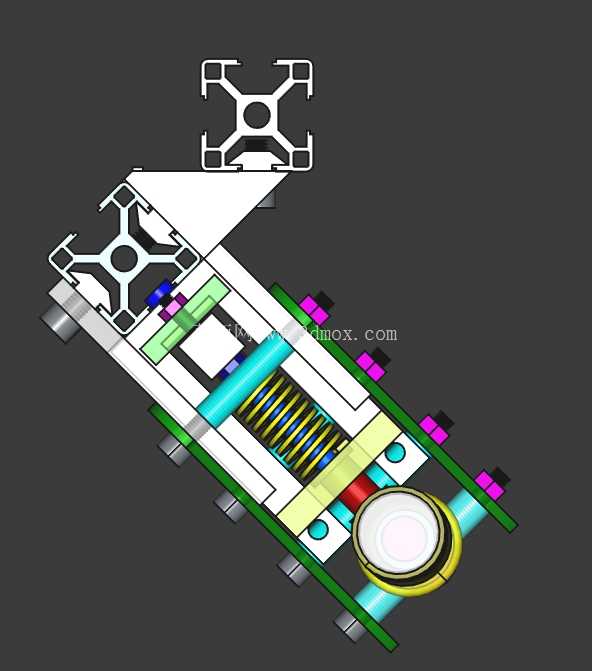

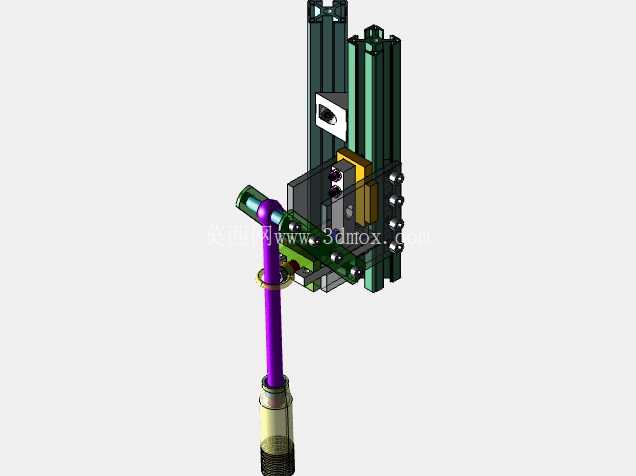

　　整体框架采用3030铝挤压型材搭建，这类型材的槽道标准统一，不需要额外定制安装支架，仅需搭配标准尺寸的螺钉、T型螺母就能完成整体装配，改装者可以根据自身座舱的安装空间灵活调整型材的裁切长度，适配不同规格的模拟赛车支架安装位。结构设计上特意采用45度纵向安装方向，这个角度是经过实际人体操作姿态验证的，当结构安装在模拟座舱的最远端侧方时，驾驶者的手臂自然伸展后握持手刹手柄的角度刚好符合日常驾驶车辆的手刹操作姿态，手腕不需要额外弯折施力，长时间进行漂移赛、拉力赛操作也不会出现手腕酸痛的问题。

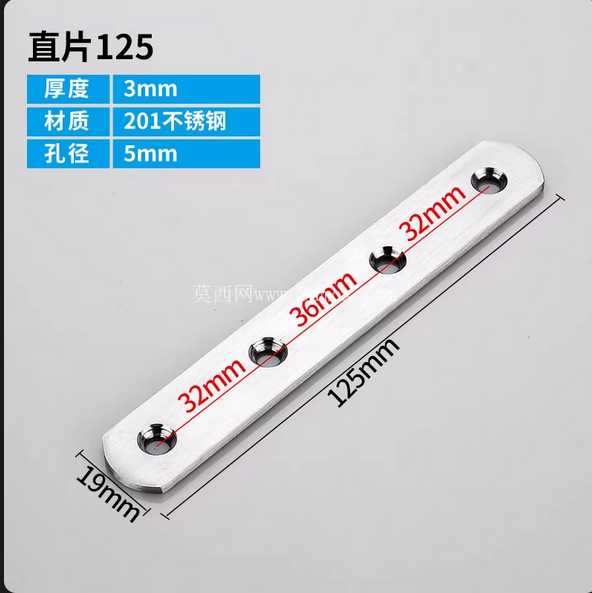

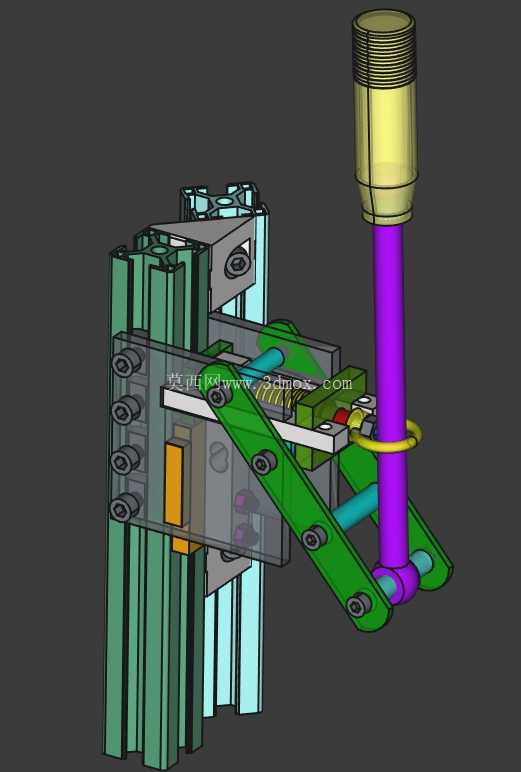

　　受力传递路径经过专门优化，手刹扳动的拉力会通过绿色的联动摆臂垂直作用在称重传感器的受力端，不会产生侧向分力干扰检测精度，传感器的信号输出端预留了标准接线位，可以直接连接常见的模拟赛车控制板，不需要额外设计信号放大电路。安装边界方面，整套结构的横向占用空间控制在120毫米以内，纵向伸出长度不超过200毫米，不会和座舱旁的排挡、方向盘基座等外设产生安装干涉，铝型材框架的底部预留了多组安装孔，可以直接固定在铝型材座舱的侧面槽位上，也可以通过额外的L型转接板固定在木质、钢制的自制座舱支架上。

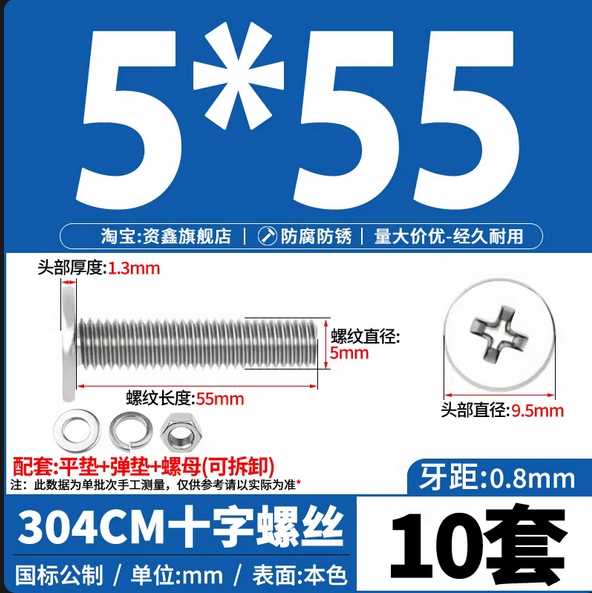

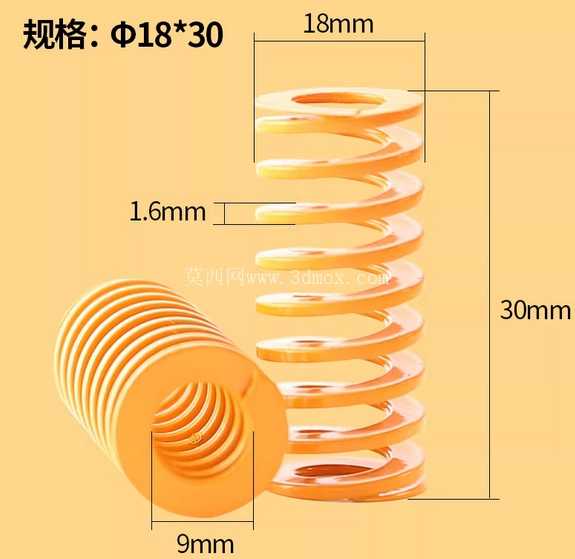

　　结构内部设置了硬限位结构，当手刹扳动到最大行程时，摆臂会接触到铝板上的限位胶块，避免拉力超过称重传感器的量程造成传感器损坏，复位弹簧的拉力经过匹配，松手后手刹可以自动回位到初始位置，不会出现卡滞、回位不到位的情况。在实际装配过程中，只需要按照孔位对齐铝板、摆臂、传感器的安装位置，锁紧标准螺钉即可完成主体装配，不需要进行额外的钻孔、打磨等二次加工，对于有一定动手能力的模拟赛车爱好者来说，整体装配时长可以控制在1小时以内。传感器的受力方向经过反复校核，确保拉力始终沿着传感器的设计受力轴线传递，哪怕安装时存在轻微的角度偏差，铝型材框架的可调性也能快速修正安装位置，保证检测精度不受影响。这套结构没有采用复杂的定制化零件，所有的紧固件、型材、铝板都是市面上容易采购的标准件，后期维护更换零件的成本极低，哪怕传感器出现损坏，也可以快速更换同规格的称重传感器，不需要重新加工整套结构。
