十二通道红外巡线检测电路板结构设计

在移动机器人、AGV小车、智能循迹设备的开发场景中，巡线检测模块是决定设备路径跟踪精度的核心感知部件，很多入门级巡线模块常存在通道数不足、相邻传感单元串扰大、检测盲区多的问题，在窄线宽、高对比度的循迹场景下容易出现丢线、误判，直接影响设备运行稳定性。这款十二通道红外巡线检测板的设计，正是针对1cm窄线宽的白色区域围合窄线检测需求开发，从传感布局、光学结构到电路接口都做了针对性的工程优化。

从功能特性来看，板载共12组红外LED与光电晶体管配对的检测单元，相邻检测点的中心间距设置为0.5cm，这个间距参数是经过多轮场景验证选定的——当检测1cm宽度的循迹黑线时，无论黑线处于两个检测点的哪个相对位置，都能保证至少有一组检测单元完全覆盖在黑线上，不会出现黑线刚好落在两个检测点间隙里导致的信号丢失问题。为了解决多通道红外传感常见的相邻光反射串扰问题，设计时在每一组LED与光电晶体管的周边做了遮光结构设计，同时将发射端与接收端的光学焦点校准在同一检测平面上，既可以限制相邻通道之间的红外光漫反射串扰，避免相邻通道的信号互相干扰，也能让每个检测点的有效检测距离保持一致，不会出现边缘通道检测灵敏度偏移的问题。每个检测点的状态都可以通过板载电路独立输出，主控端可以直接读取每个通道的数字量信号，快速判断当前黑线相对于模块的偏移位置，给运动控制单元提供精准的位置反馈。

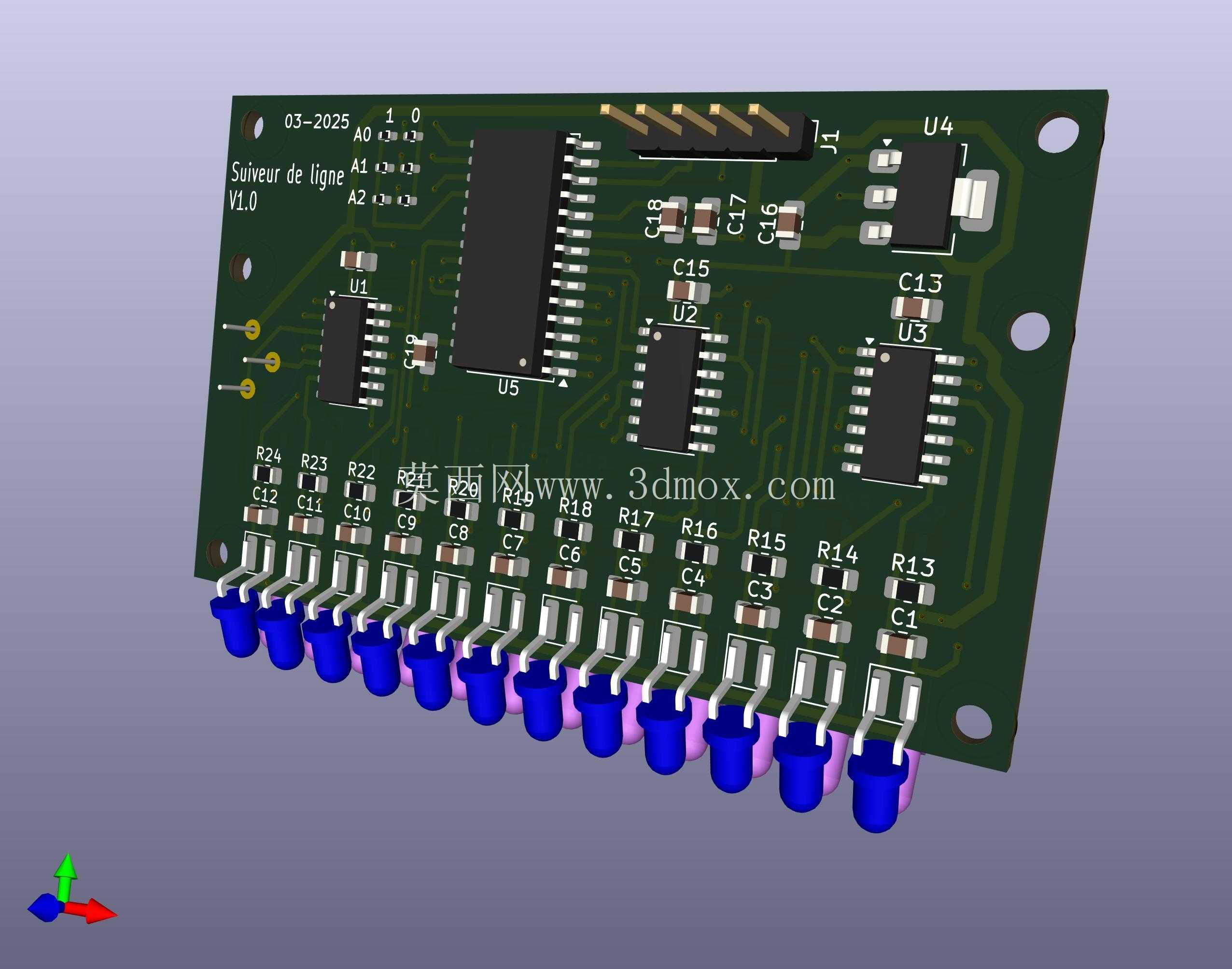

电路接口部分，模块采用MCP23017芯片扩展I2C通信接口，相比传统的并行IO输出方式，I2C接口只需要两根信号线就可以传输12个通道的检测数据，大幅减少了模块与主控板之间的接线数量，降低了布线复杂度，也节省了主控板的IO资源，对于IO资源紧张的小型嵌入式控制板非常友好。板载的电源处理电路做了滤波设计，每个芯片的电源引脚就近布置了去耦电容，可以降低电源纹波对传感信号的干扰，保证检测信号的稳定性。

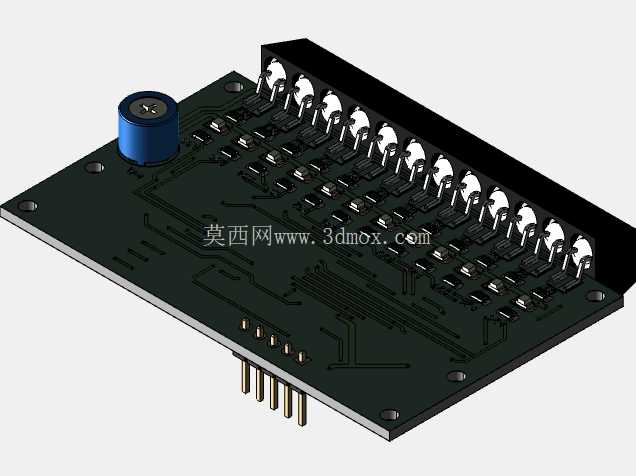

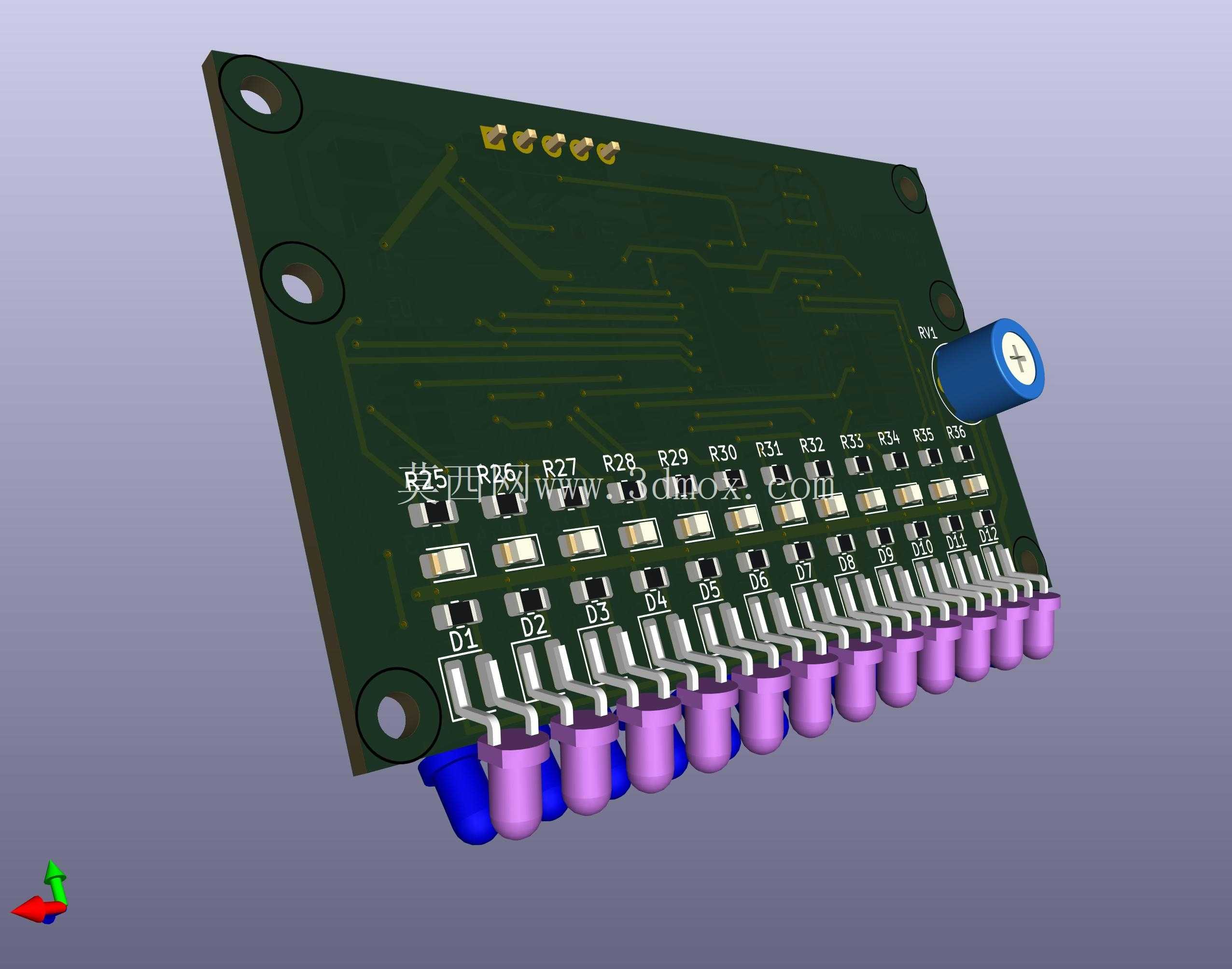

从外形尺寸与安装边界来看，整块PCB采用矩形板型设计，板上预留了两个圆形安装孔，分别位于板的右上角与右下角位置，安装孔的孔径适配常用的M3铜柱或螺丝，可以直接固定在机器人底盘的前端安装位，安装时需要注意检测面与地面的平行度，保证所有检测点到地面的距离一致，一般推荐安装高度在1-2cm区间，这个高度下检测灵敏度最佳，也不容易被地面凸起剐蹭。板的一侧整齐排列12组蓝紫色的红外发射接收组件，所有传感单元的检测面处于同一平面，保证检测一致性；板上的主芯片、接口排针、被动元件都布置在PCB的非检测面一侧，不会遮挡红外光路，排针接口布置在板的上边缘，接线时线材可以从板的上方引出，不会垂到检测面一侧遮挡检测光路。

在实际应用中，这款模块除了基础的黑线循迹功能，还可以用于边缘检测、障碍物近距识别、色块标记定位等场景，比如在仓储AGV的路径站点识别、教育机器人的竞赛循迹、工业产线的物料边缘定位场景中都能适用。相比八通道、五通道的常规巡线模块，12通道的检测宽度可以覆盖更宽的路径偏移范围，不需要额外增加模块数量就能实现更高的位置检测分辨率，在路径曲率较大、需要快速纠偏的运行场景下，更高的通道密度可以让控制系统获得更细腻的位置偏差数据，实现更平滑的路径跟踪效果，减少小车在循迹过程中的左右摆动问题。设计时也充分考虑了量产的可制造性，所有元件都采用常规贴片封装，没有特殊定制元件，PCB走线遵循常规的数字电路布线规则，电源与信号走线分开布置，减少信号串扰，生产时可以采用标准SMT贴片工艺加工，不需要特殊工序。
