模数0.5精密冠面齿轮传动构件

　　在小型精密传动系统的设计选型过程中，小模数冠面齿轮的应用场景往往集中在对安装空间、传动精度、啮合平顺性有严苛要求的细分领域，比如桌面级协作机器人的关节末端传动、小型自动化检测设备的分度机构、精密仪器的进给调节单元，这类场景不允许传动环节存在过大回程间隙，也无法容纳大尺寸的传统锥齿轮传动组，冠面齿轮凭借自身的结构特性，刚好能填补这类紧凑空间内的垂直轴传动需求缺口。这款模数0.5的冠面齿轮在齿形设计阶段，完全遵循公制齿轮的标准齿廓参数，齿顶高、齿根高、齿向修形量都经过啮合仿真验证，能和同模数的小直径圆柱齿轮实现稳定的交错轴传动，啮合过程中齿面接触应力分布均匀，不会出现局部应力集中导致的早期磨损问题，适合长期连续运转的轻载传动工况。

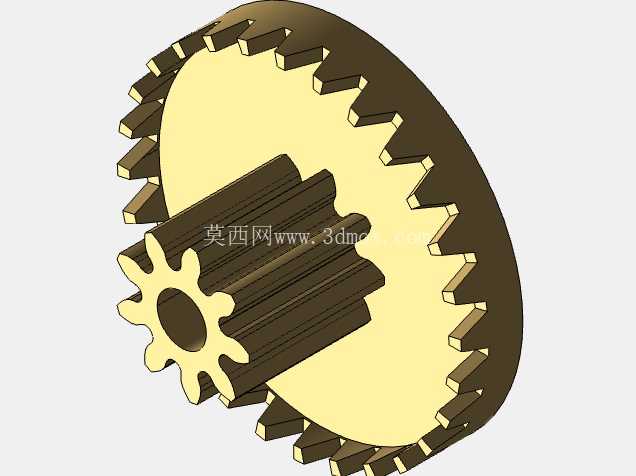

　　从安装边界来看，齿轮主体的盘式结构自带同轴的花键连接轴段，轴段上的外花键齿形和冠面齿圈保持严格的同轴度公差，装配时可以直接和配套的传动毂内花键配合，不需要额外设计定位销或者紧定螺钉结构，能大幅缩减装配环节的公差累积，保证传动链的整体跳动精度控制在微米级范围内。齿圈部分的端面齿采用均匀分布设计，每个齿的齿向都指向齿轮的回转中心，和配套小齿轮啮合时的重合度能达到1.2以上，传动过程中不会出现卡滞、跳齿的问题，即使在正反转频繁切换的工况下，也能保持稳定的传动比，不会因为回程间隙导致传动精度丢失。

　　在实际的设备应用中，这类小模数冠面齿轮常被用于小型舵机的输出端、医疗检测设备的样本转盘传动机构、航模的动力转向单元，这些场景的共同特点是负载扭矩不大，但对传动的平稳性、噪音控制、空间占用要求极高，传统的锥齿轮加工需要专用的铣齿设备，小尺寸锥齿轮的加工成本高、公差难控制，而采用标准参数设计的冠面齿轮，可以通过精密压铸或者粉末冶金工艺实现批量生产，零件的一致性好，后期装配不需要反复修配齿面间隙，能有效降低整机的装配调试成本。设计过程中针对齿根部分做了圆角过渡处理，避免齿根应力集中导致的轮齿断裂问题，齿轮的轮毂部分和齿圈采用一体化结构设计，没有额外的拼接焊缝或者连接结构，整体刚性更好，在承受瞬时冲击负载时不会出现轮毂和齿圈脱离的故障。

　　花键轴段的长度经过匹配计算，刚好能满足常规薄壁轴承的安装宽度要求，装配时轴承内圈可以直接贴合轴肩定位，不需要额外加装轴套调整间隙，能进一步压缩传动组件的轴向安装尺寸，给设备内部的走线、其他功能元件留出更多布局空间。齿面的粗糙度参数按照精密传动要求设定，啮合运转时的摩擦阻力小，不需要频繁添加润滑脂也能保持长时间的顺畅运转，适合在洁净车间、医疗设备这类不方便频繁维护的场景下使用。在三维建模阶段，所有齿形参数都通过参数化公式生成，每个轮齿的几何形状都和理论计算值保持一致，没有近似建模带来的齿形误差，导入到装配环境中做运动仿真时，可以真实模拟实际啮合过程中的接触状态、传动误差，方便工程师提前验证传动方案的可行性，减少后期实物样机的试错成本。对于做小型精密设备开发的结构工程师来说，这类标准参数的冠面齿轮模型可以直接套用在传动链设计中，不需要从零开始绘制齿形，只需要根据实际的安装空间调整轮毂长度、轴径尺寸，就能快速完成传动部分的结构设计，大幅缩短产品的开发周期。需要注意的是，这类小模数冠面齿轮的适用负载范围有明确边界，不适合大扭矩的重载传动场景，在选型时需要核算啮合齿面的接触强度、齿根的弯曲强度，匹配对应的负载扭矩范围，才能保证齿轮的使用寿命达到设计要求。
