倒置式日内瓦间歇传动机构结构设计

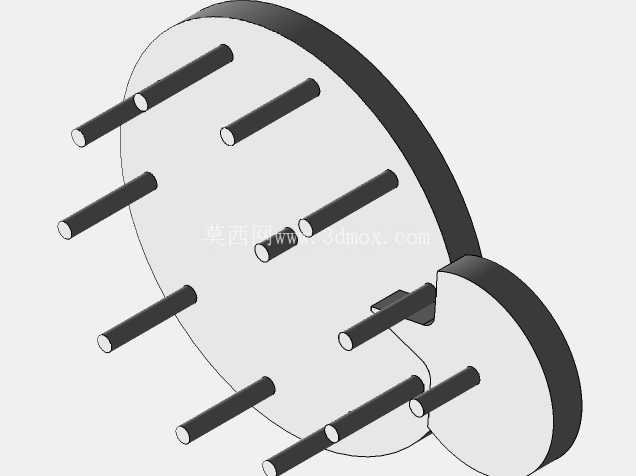

　　在轻工包装、自动化送料、多工位转台这类需要周期性间歇动作的设备里，间歇传动部件的选型直接决定了整机的工位定位精度与运行平稳性，常规的槽轮机构受安装空间限制，往往需要主动拨盘与槽轮同轴度保持极高公差，且主动件的布置位置固定，很难适配紧凑空间内的倒置安装需求，这款倒置日内瓦齿轮结构正是针对这类特殊安装场景做的结构优化。从实际使用场景来看，这类倒置结构常被用在桌面级小型自动化设备的转位机构上，比如小型文具组装设备的工位切换、实验室样本分送装置的转盘驱动，这类场景的安装空间往往在转盘下方预留的高度有限，常规日内瓦机构的主动拨盘需要布置在槽轮侧方，会额外占用径向安装空间，而倒置结构将拨盘的驱动销与槽轮的柱销做了位置互换，把带柱销的转盘作为从动输出端，带缺口的拨盘作为主动输入端，大幅压缩了径向的安装边界，能在直径120mm左右的圆形安装区域内完成整套机构的布置，轴向安装高度仅需35mm，适配小型设备紧凑的内部腔体。

　　从功能特性上看，这套机构保留了日内瓦机构传动平稳、冲击小的核心优势，从动转盘每次转动完成一个工位的切换后，主动拨盘的圆弧锁止面会与从动盘的柱销外圆贴合，实现工位的精准锁止，不需要额外加装定位销或者制动结构，就能保证工位停留期间的位置精度，锁止状态下能承受一定的径向负载，满足小型工位上搭载轻量执行元件的承载需求。设计思路上，这套结构没有沿用传统外槽轮的内凹槽设计，而是在从动转盘上均匀布置圆柱销作为传动啮合件，主动拨盘上开出对应缺口与驱动销，这种设计的优势在于零件加工难度更低，圆柱销可以采用标准件直接压装到转盘的预制孔内，不需要在盘体上加工精度要求极高的内凹槽型，降低了单件加工的成本与公差累积风险；同时倒置的结构形式让主动轴的布置位置更靠近安装基座的中心区域，能直接与基座下方的驱动电机输出轴对接，不需要额外加装同步带或者齿轮做动力转向，缩短了动力传递路径，减少了传动环节的背隙。

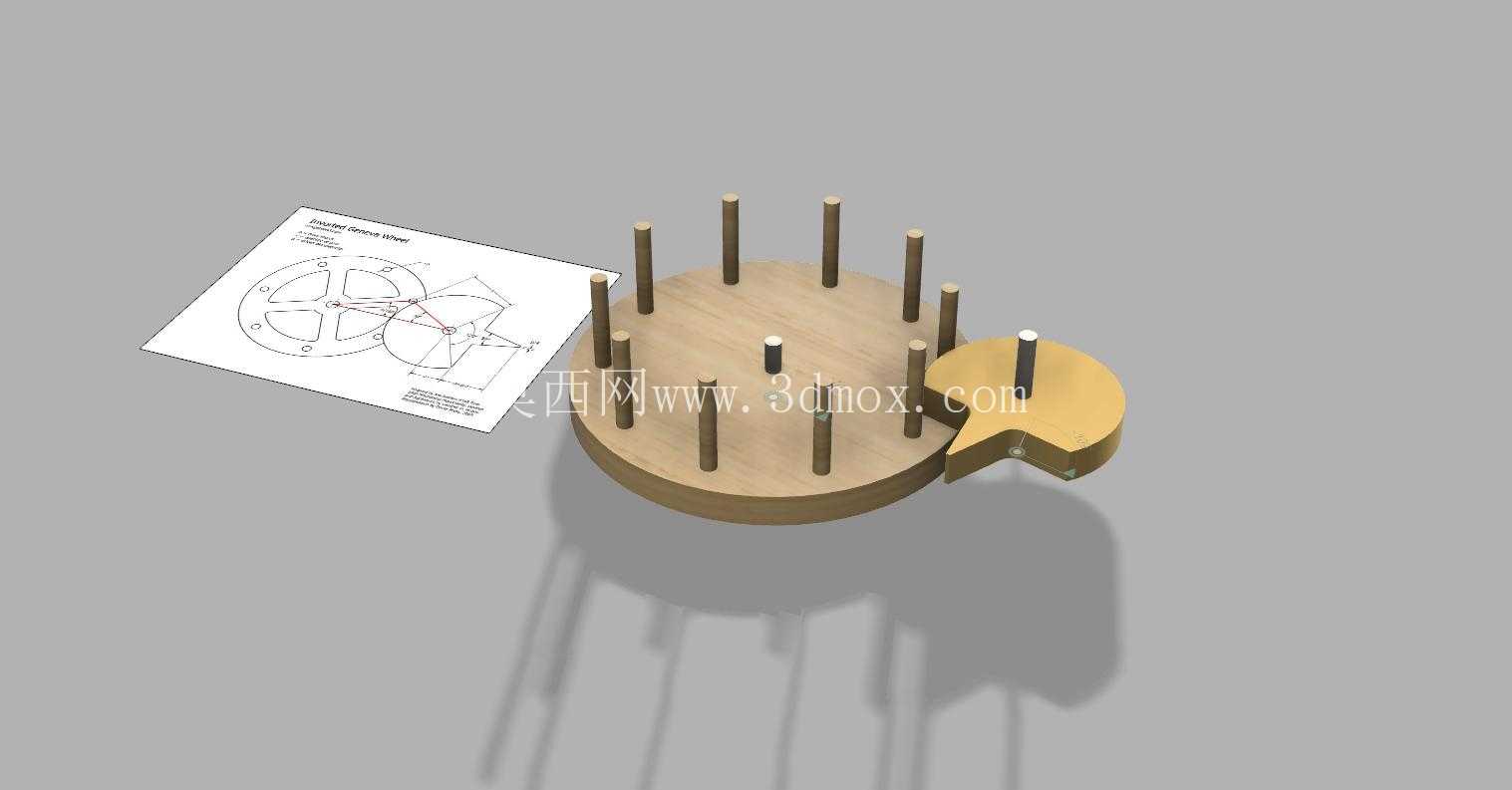

　　从安装边界来看，从动转盘的柱销采用均匀圆周布置，柱销中心所在的分度圆直径为90mm，柱销伸出转盘端面的高度为15mm，主动拨盘的安装中心与从动转盘中心的中心距为52mm，主动轴的轴径设计为8mm，适配常规的小型法兰式步进电机安装，整套机构的所有运动部件都在同一平面内完成动作，没有上下层叠的运动干涉风险，安装时只需要保证两个轴的平行度公差在0.05mm以内，就能实现顺畅的传动，不需要做复杂的间隙调整。

　　实际运行过程中，主动拨盘每旋转一周，从动转盘完成一个固定角度的转位，转位过程中的加速度变化符合正弦运动规律，相比棘轮机构的冲击噪音更低，运行速度可以适配最高60次/分钟的工位切换频率，完全满足小型自动化设备的节拍需求；同时柱销式的啮合结构在长期运行出现磨损后，只需要更换磨损的圆柱销就能恢复传动精度，不需要整体更换转盘零件，后期维护的成本更低。在结构细节上，主动拨盘的锁止圆弧面做了0.2mm的倒角处理，避免锁止面与柱销接触时出现卡滞，驱动销的端部做了圆弧过渡，在进入柱销间隙推动转盘转动时，能平滑切入，减少启动瞬间的冲击；从动转盘的底面设计有3mm深的止口结构，能直接与下方的回转支撑轴承配合，保证转盘转动时的端面跳动量控制在0.03mm以内，满足工位上搭载小型吸盘、点胶头等执行元件的精度要求。
