MG90S微型伺服电机高细节结构设计

做小型机器人关节、航模舵面控制、微型自动化执行端选型的工程师，大多接触过MG90S这类微型伺服，很多时候拿到手的成品只能测外部安装尺寸，内部齿轮啮合关系、电机输出到舵盘的传动链细节很难精准掌握，做结构集成时经常要反复打样调整安装间隙，甚至因为内部结构不明确，预留的避让空间不足导致装配干涉。这套高细节的结构设计，把伺服从外到内的所有组件都做了精准还原，完全可以作为结构集成阶段的参考依据，不用反复拆解实物测绘。

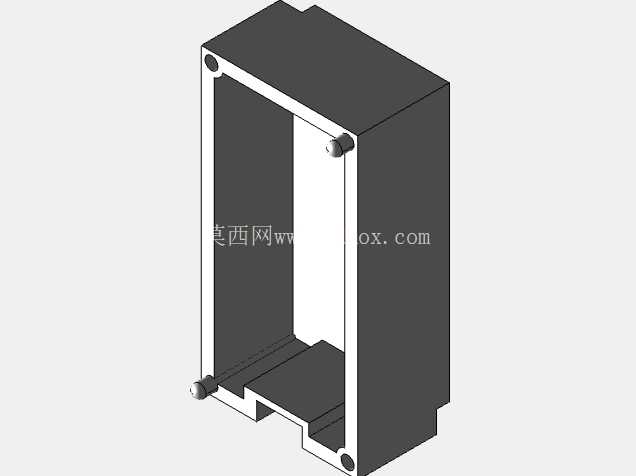

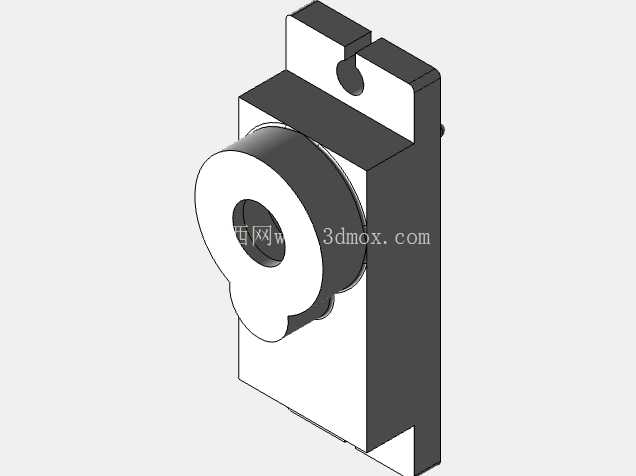

从实际应用场景来看，这类微型伺服常用在桌面级机械臂的关节驱动、小型仿生机器人的肢体动作执行、航模的舵面偏转控制、3D打印机的自动调平机构、小型自动化设备的工位切换执行端，这些场景对安装空间的要求都极为苛刻，往往留给伺服的安装位都是毫米级的余量，很多新手工程师做设计时只参考产品手册上的外形尺寸，忽略了输出轴的花键配合长度、安装耳的孔位公差、接线端的出线方向，最后装配时要么舵盘连接松动，要么螺丝孔位对不上，要么线材被周边结构挤压破损。这套设计完整还原了外壳的所有安装特征，包括两侧安装耳的通孔直径、孔中心距、外壳的整体长宽高、输出轴相对于安装基准面的凸出高度，甚至外壳上的品牌标识凹槽都做了还原，做装配仿真时可以直接导入，检查周边结构和伺服本体的间隙，提前规避干涉问题。

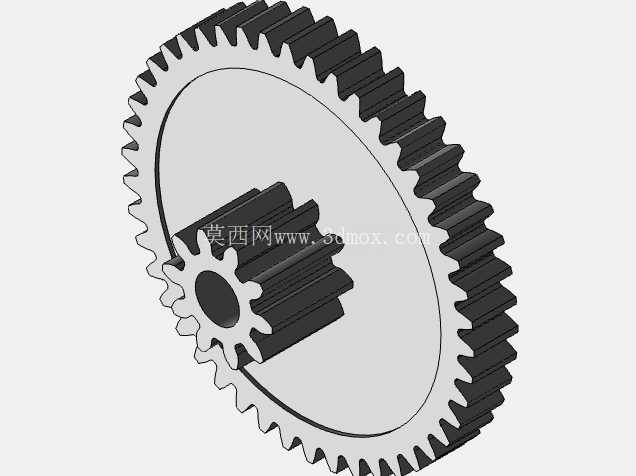

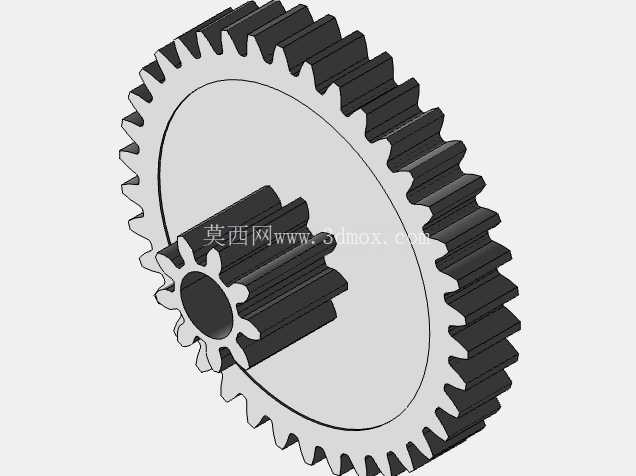

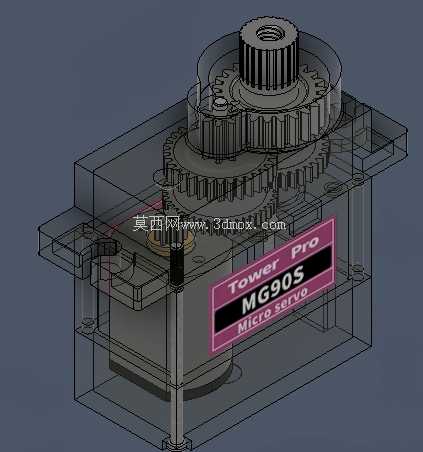

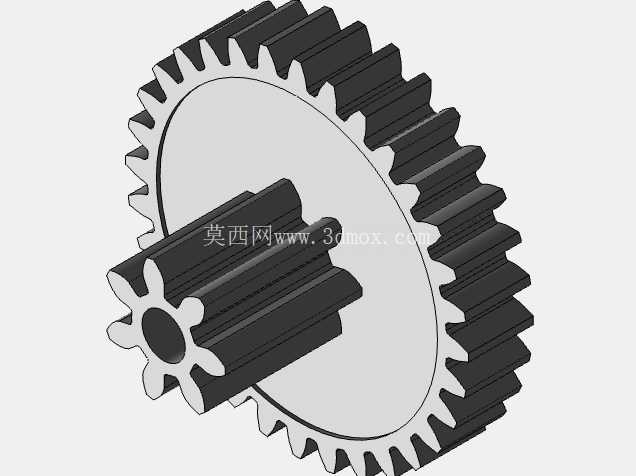

内部结构的还原是这套设计最有价值的部分，很多人用MG90S做负载选型时，只看标称扭矩，忽略了内部齿轮的传动比、各级齿轮的模数和齿厚，实际使用时经常出现扫齿的问题。这套设计完整复现了从直流微型电机输出轴的小齿轮，到中间各级减速齿轮，再到最终输出花键轴的整个齿轮传动链，每一级齿轮的齿形、啮合间隙、轴孔配合公差都做了对应还原，甚至齿轮和轴之间的限位卡簧位置都有体现。做传动分析时，可以直接通过模型测量各级传动比，核算实际输出扭矩和转速的匹配关系，也能直观看到齿轮的受力方向，在做高负载应用时，可以针对性地对受力最大的末级齿轮做材质替换优化，比如把原厂的塑料齿轮换成金属齿轮，提前预留改装空间。

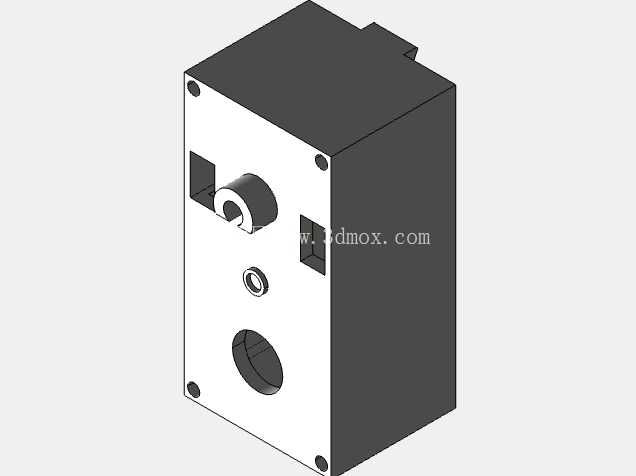

设计思路上完全遵循实物的装配逻辑，从外壳的上下盖扣合结构，到内部电机的固定卡槽、齿轮轴的安装定位柱、电位器的安装位置，都和实物的装配顺序一致，做拆解动画或者教学演示时，可以按照实际装配流程一步步拆分展示，让初学者快速理解微型伺服的工作原理：内部直流电机高速旋转，通过多级齿轮减速放大扭矩，最终带动输出轴转动，同时输出轴末端连接电位器检测转动角度，形成闭环控制，把转动角度控制在0-180度的常用范围内。

安装边界方面，这套模型明确了所有需要注意的配合尺寸：输出花键的齿形和通用MG90S金属舵盘、塑料舵盘完全匹配，花键的有效啮合长度可以直接测量，设计舵盘连接结构时不用再反复测试插入深度；两侧安装耳的通孔适合M2的自攻螺丝或者M1.6的机丝，安装孔的沉台深度也做了还原，选螺丝时可以精准计算长度，避免螺丝顶到内部齿轮；外壳背面的接线出线槽位置也有明确体现，设计走线槽时可以精准对准出线位置，避免线材弯折角度过大导致断裂。

对于做机械教学的从业者来说，这套模型可以直接用来做CAD教学案例，讲解装配体的配合关系、齿轮传动的设计要点、小型机电产品的结构设计逻辑；对于做机器人竞赛的参赛队员来说，导入这套模型到整机装配中，可以大幅缩短结构设计的周期，不用自己花时间测绘伺服的每个尺寸，减少打样迭代的次数；对于做伺服改装的爱好者来说，可以通过模型直观看到内部的空间余量，判断能不能更换更大扭矩的内置电机，或者加装磁编码器做角度闭环升级。

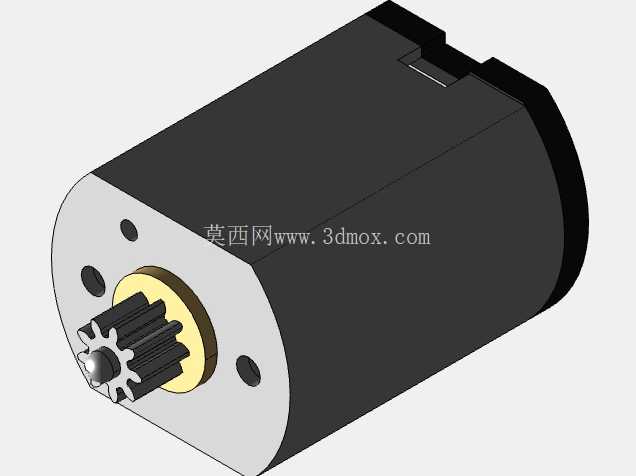

很多工程师在做小型设备结构设计时，容易忽略标准外购件的内部结构，只把外购件当成一个实心的方块来处理，实际装配时经常出现各种意想不到的干涉问题，比如伺服内部的齿轮突出部分和外壳内壁的间隙很小，如果安装时螺丝拧得过长，就会顶到内部齿轮导致转动卡滞，这套模型把外壳的壁厚、内部齿轮的运动包络都做了还原，做干涉检查时可以覆盖到这些容易忽略的细节，从设计阶段就避免这类低级错误。另外，模型还原的内部直流电机的尺寸和安装位置，也能帮助工程师核算伺服的发热情况，在设计密闭安装腔时提前预留散热间隙，避免长时间大负载运行时电机过热烧毁。
