电机电枢复杂形状绕线转子结构

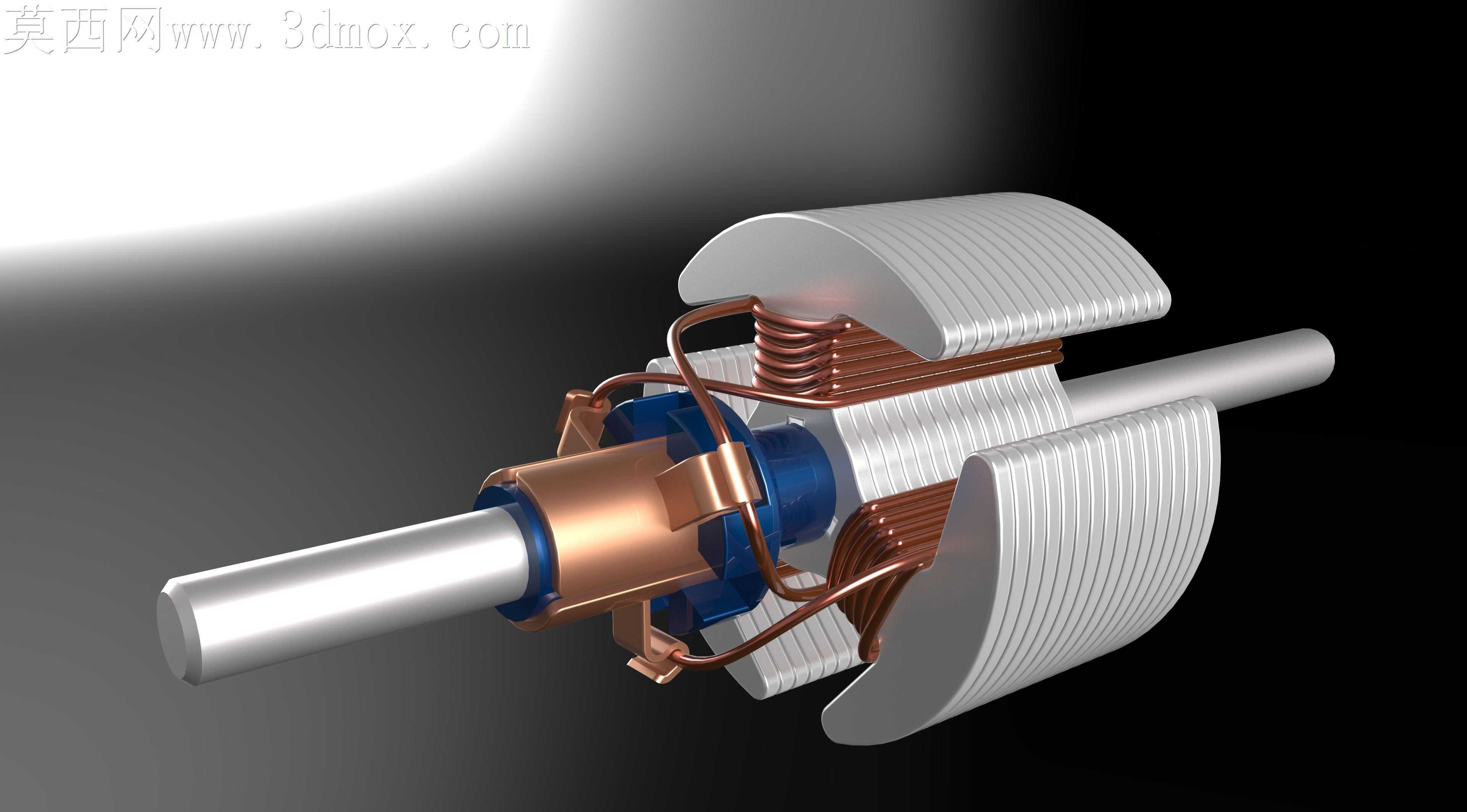

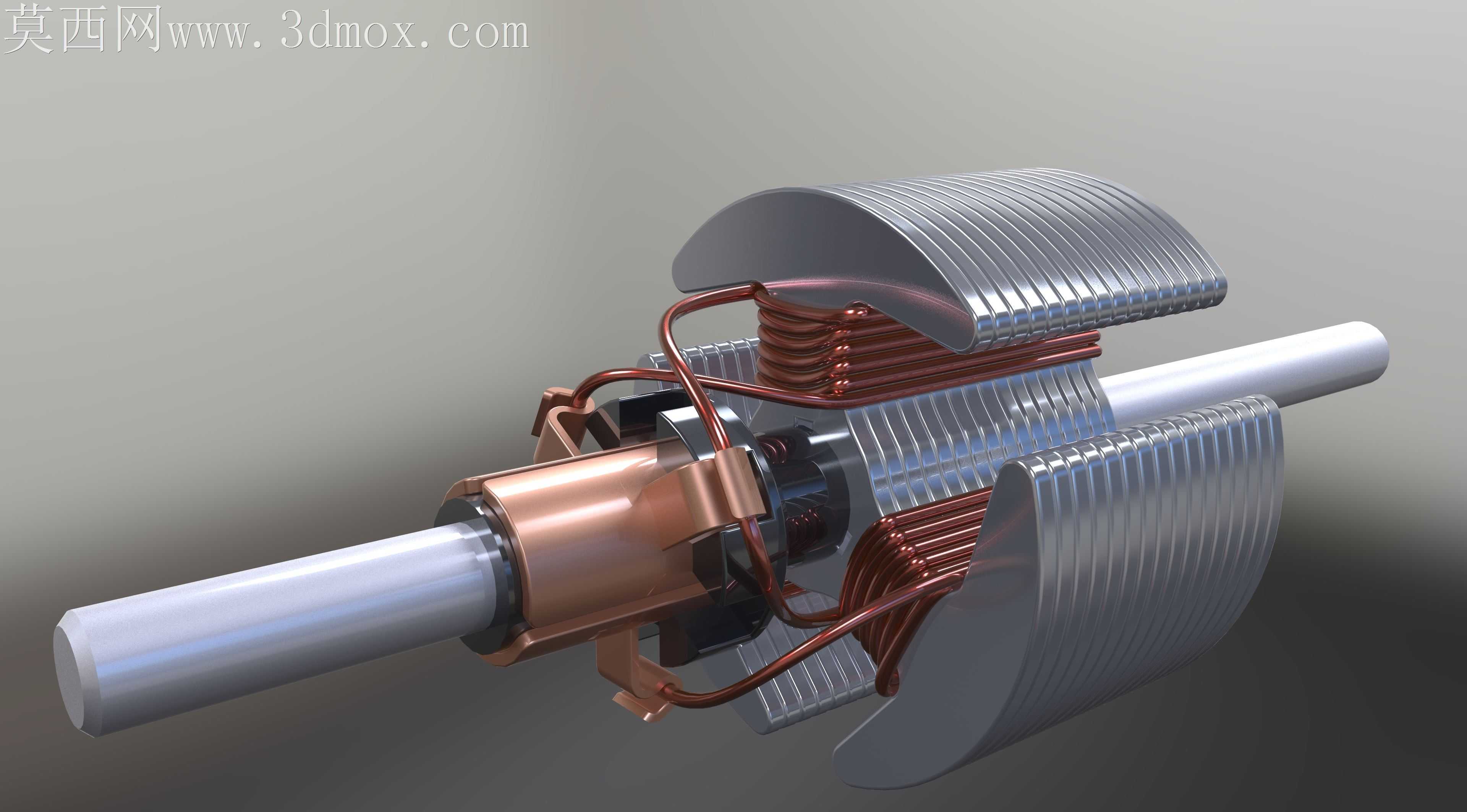

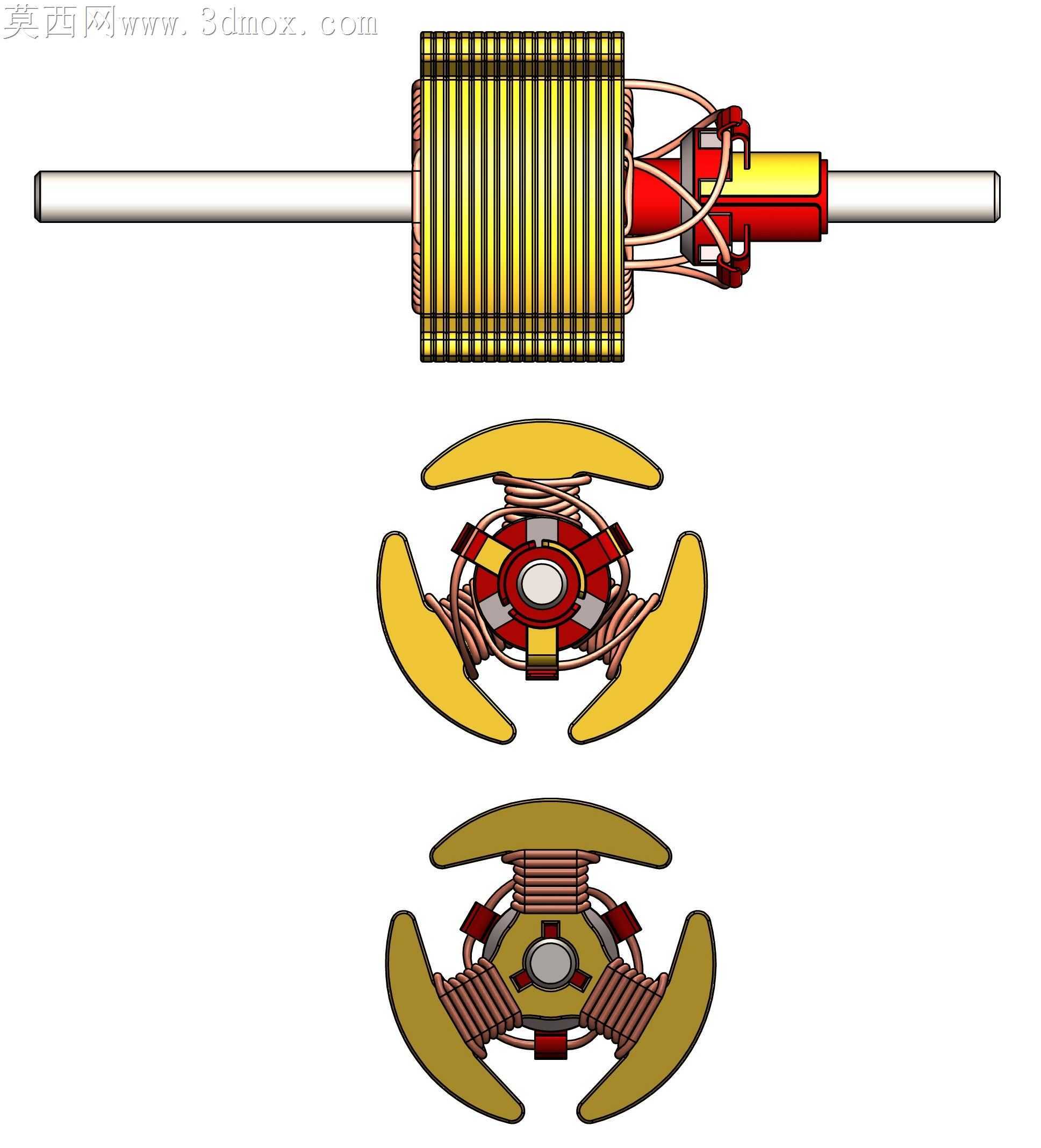

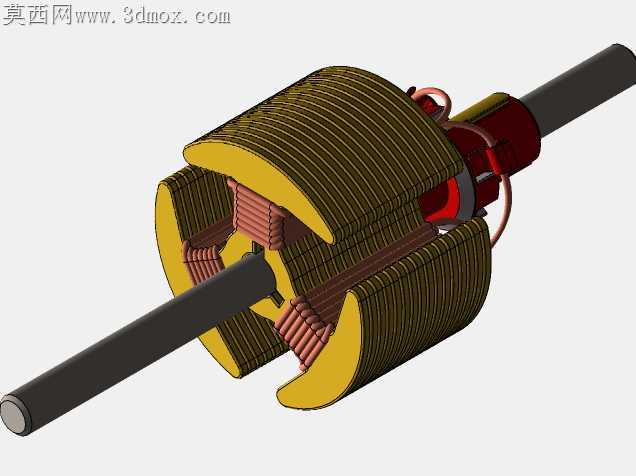

有刷直流电机转子量产环节最容易出问题的，从来不是铁芯冲片叠压精度，而是漆包线绕制后端部的形变回弹、以及换向器挂钩处的虚焊隐患，这套转子结构模型刚好把这些容易被忽略的细节做了完整还原。叠片铁芯的外圆冲槽没有做理想化的直角锐边，槽口位置留了0.2毫米的圆角过渡，实际绕线作业时，漆包线高速滑过槽口不会被锐边割破绝缘漆层，之前车间里做小批量试样时，就曾因为冲片去毛刺不到位，绕线后耐压测试击穿率超过12%，后来把槽口圆角纳入入厂检验项，不良率直接降到0.3%以下。铜质换向器和转轴的配合段做了滚花处理，不是光滑圆柱面，压装时既能保证足够的静摩擦力防止高速转动时换向器打滑移位，滚花形成的微小凹槽还能储存少量厌氧胶，压装后胶层固化填充间隙，彻底杜绝长期运行后换向器窜动的问题。绕线端部的弯折弧度没有做生硬的直角折弯，每一段漆包线的弯曲半径都控制在线径的3倍以上，避免折弯处漆包线绝缘层因为拉伸过度出现微裂纹，端部的绝缘衬套刚好卡在绕线和铁芯端面之间，防止运行时线圈受离心力移位蹭到铁芯造成匝间短路。转轴两端的轴承位做了微米级的公差收窄，和轴承内圈的过渡配合公差控制在0.01到0.02毫米之间，压装时不会因为过盈量太大撑裂轴承内圈，也不会因为间隙太大出现跑内圈的故障。铁芯两端的铝制端环不是等厚结构，靠近绕线的一侧做了斜面让位，给线圈端部留出足够的形变空间，不会因为端环压装过紧挤伤漆包线。换向器的挂钩开口角度做了15度的外张，绕线时漆包线能顺利卡入挂钩根部，点焊时焊锡能顺着缝隙浸透整个接触面，不会出现假焊导致运行时火花过大。这套模型没有做过度的理想化简化，每一处结构细节都对应了实际生产中踩过的工艺坑，不管是用来做新员工的结构培训，还是做绕线工艺的优化验证，都能直接对应到现场的实际问题，不用再对着简化模型脑补工艺细节，能省掉不少前期试样的试错成本。
