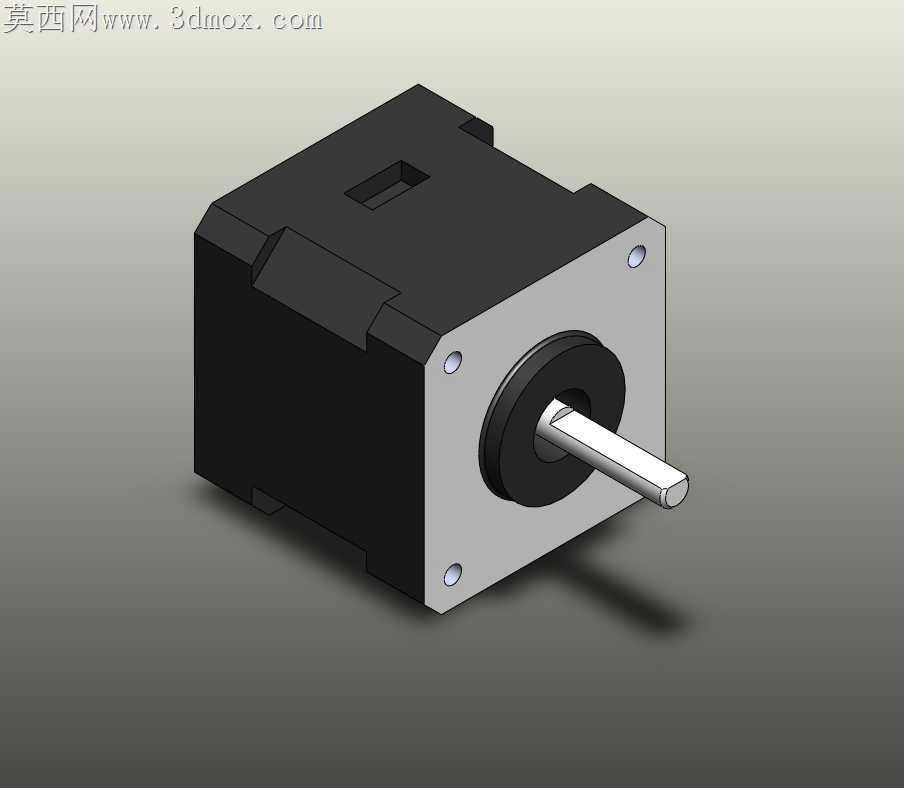

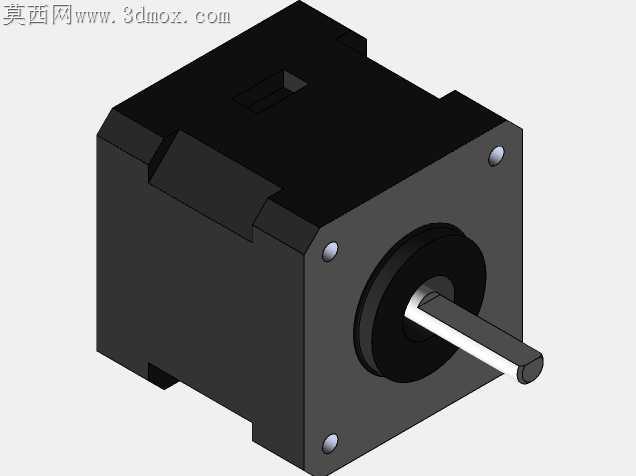

NEMA17规格48mm机身步进电机结构设计

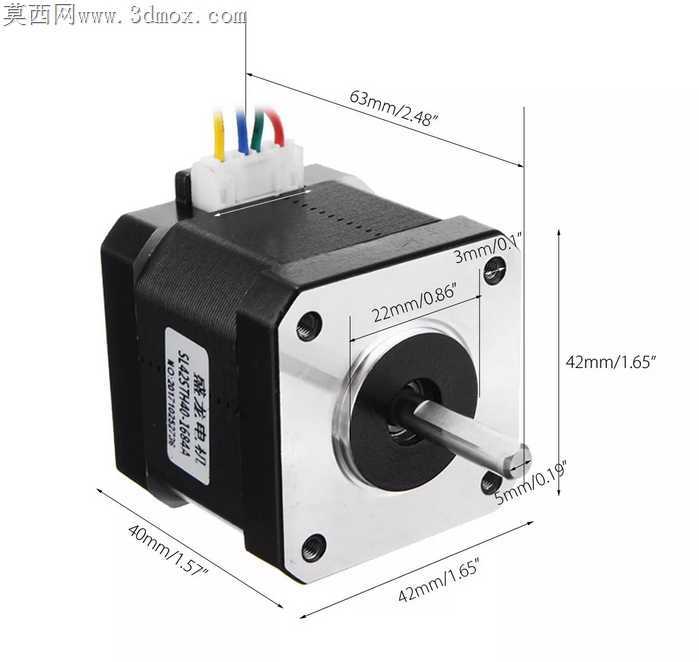

小规格步进电机在桌面数控设备里的装配痛点一直很集中，出轴端的安装面平面度公差如果把控不好，锁附到设备安装板时很容易出现机壳应力变形，直接挤压内部定子绕组导致运转卡滞、扭矩输出波动。这款48mm机身的NEMA17步进电机，在前端盖的安装基准面做了0.02mm的平面度冗余设计，四个安装沉孔的周边特意做了0.1mm的下沉避空，锁附M3螺丝时即使螺丝头端面有轻微毛刺，也不会顶起前端盖破坏基准面的贴合度，能避免长期锁附应力传导到轴承位导致的轴承偏磨。出轴部分采用D型切面设计，切面的位置和机身上的出线槽做了角度对应，装配同步轮或者联轴器时不用反复调整出线方向，能直接对准设备内部的走线槽，减少线材弯折磨损的隐患。机壳的方形边角做了R0.8的圆角过渡，不是生硬的直角，一方面是冲压加工时能减少板材开裂的概率，另一方面在密集排布的设备内部走线时，不会刮破线材的绝缘层。后端盖的定位凸台和机壳内壁的配合公差选了H7/h6的间隙配合，装配时不用硬敲就能对准位置，压装轴承时不会因为端盖偏斜导致轴承内圈和出轴出现别劲的情况。绕组封装的位置特意和机壳内壁留了0.3mm的导热间隙，填充导热硅脂时不会因为间隙过小导致硅脂被挤到端盖轴承位，污染轴承润滑脂缩短使用寿命。出线口的位置做了内凹的卡槽，装线卡的时候能直接卡入定位，不用额外打胶固定，后期维护更换线材时直接拔插即可，不会扯动内部绕组的焊点。很多同规格步进电机容易忽略端盖和机壳的接地导通问题，这款设计在前端盖的其中一个安装沉孔里做了刺破式的接地凸点，锁附安装螺丝时能直接刺破安装板的氧化层，形成可靠的接地通路，避免设备运行时的静电积累干扰驱动信号。出轴的轴承位做了0.01mm的过盈配合，同时在轴承外侧加了薄薄的波形垫圈，能抵消温度变化导致的轴伸热胀冷缩间隙，避免高速运转时出现轴窜动的问题，在3D打印机进给、小型铣床进给这类频繁正反转的工况下，能有效减少回程间隙带来的精度误差。
