高精度Nema11步进电机结构设计方案

小规格步进电机的端盖同轴度偏差，一直是批量加工中容易被忽略的隐性问题。不少量产同规格产品在高速运转时出现的轴窜动、噪音偏大问题，追根溯源都是端盖与定子壳体的配合公差留得过于宽松，靠后期装配强行对齐，长期运行后紧固件受交变应力松动，精度直接掉档。这款Nema11规格的步进电机在结构设计阶段，就把端盖定位止口的配合公差收紧到了微米级，止口深度与壳体端面的垂直度做了冗余约束，哪怕是采用常规压铸工艺加工端盖毛坯，后续只要做一次精车止口的工序，就能保证前后端盖装配后轴承孔的同轴度误差控制在允许范围内，不需要额外的配做工序，能直接适配自动化产线的批量装配节奏。

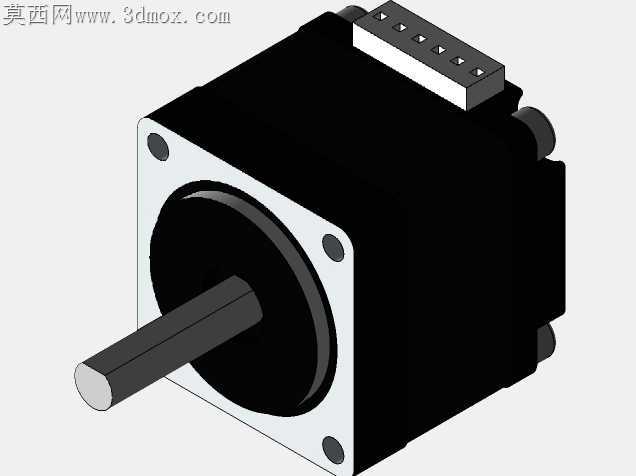

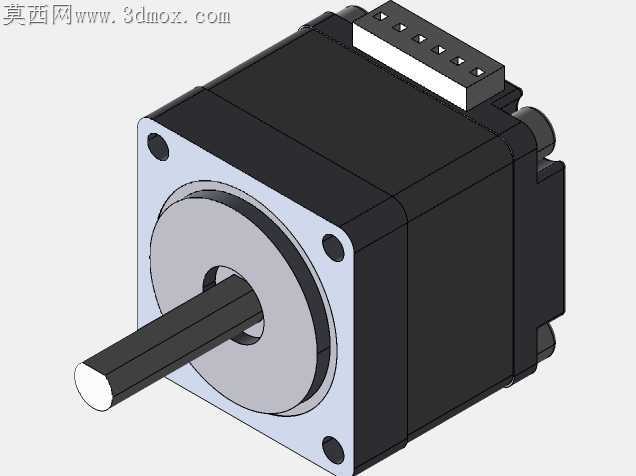

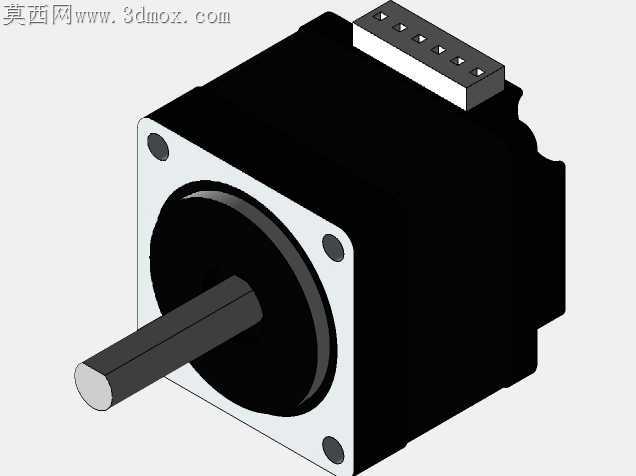

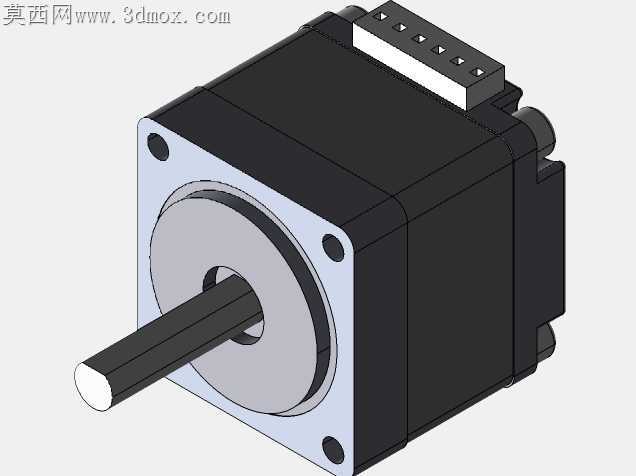

输出轴的台阶设计也藏着细节，轴伸端的卡簧槽位置避开了轴承内圈的接触区域，不会出现卡簧与轴承内圈摩擦产生金属碎屑的问题，轴端的倒角做了大角度过渡，不管是装配同步轮还是联轴器，都能轻松导入，不会刮伤配合件的内孔表面。定子绕组的排布空间留足了绝缘骨架的安装余量，不会出现骨架挤压漆包线导致绝缘层破损的隐患，绕组端部与端盖之间的空隙刚好能放下常规厚度的绝缘垫片，不用为了压缩电机整体厚度牺牲绝缘安全距离。

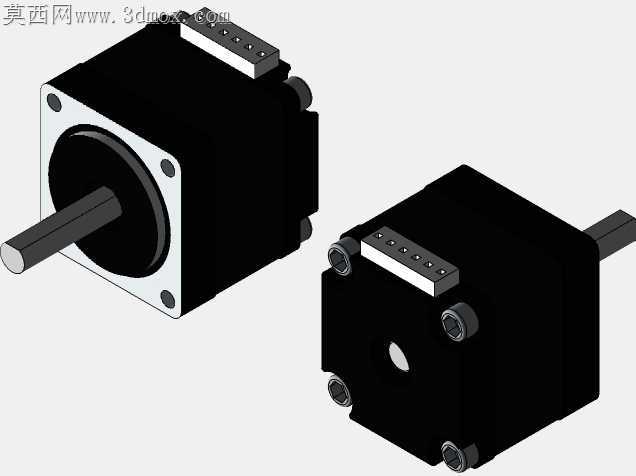

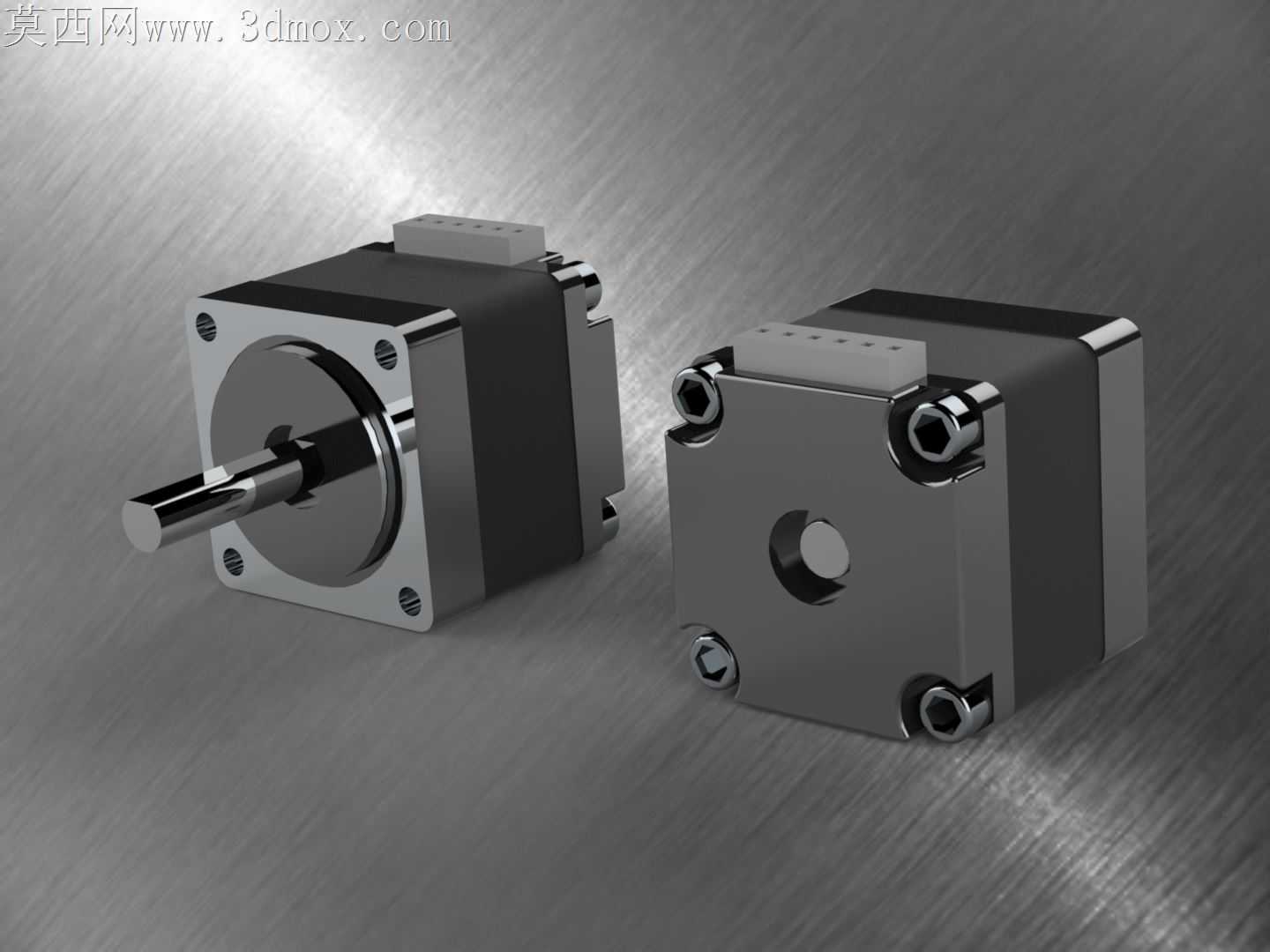

后端盖的安装孔做了沉头设计，内六角螺丝装配后头部完全沉入沉孔内，不会突出电机后盖平面，在狭小安装空间里不会和周边的走线、结构件产生干涉。机身的方形外壳四个角做了小圆弧过渡，既不会因为锐边割伤装配人员的手部，也能在阳极氧化或者喷塑处理时避免边角位置积漆，外观一致性更好。前后端盖的螺丝孔位采用对称排布，同规格的安装支架可以不分正反适配电机，减少装配时的对位核对时间。

轴承室的尺寸设计兼顾了常规深沟球轴承的公差带，压装轴承时不会出现过盈量太大导致轴承内圈变形、运转卡滞的问题，也不会因为间隙太大出现轴承外圈跑圈的情况。出线端的护套卡槽做了倒扣结构，护套卡入后不会因为电机运行的震动松脱，能很好的保护引出线根部不会被反复弯折断裂。哪怕是用于教学实训场景，学员反复拆装这款电机，也不会因为结构设计的缺陷出现装完就精度报废的情况，每个配合位置的容错空间都留得恰到好处，既保证了装配后的精度要求，也不会对加工精度提出过于苛刻的要求，能平衡加工成本和产品性能。
