多层级冲压模具分层装配结构设计

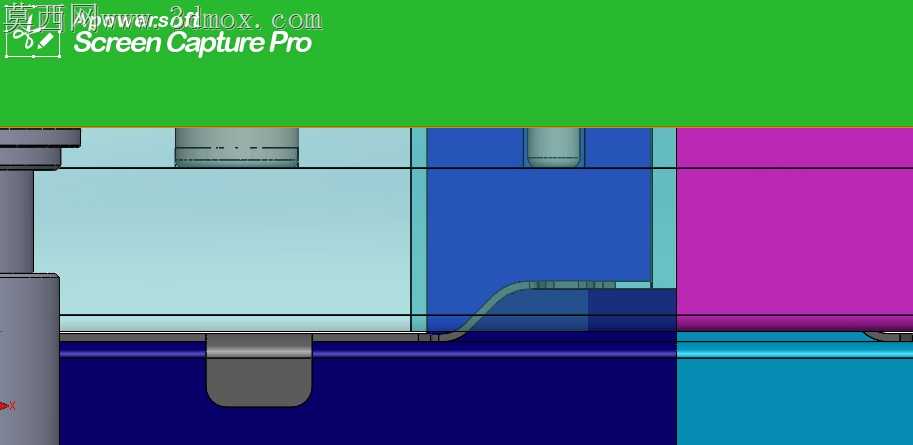

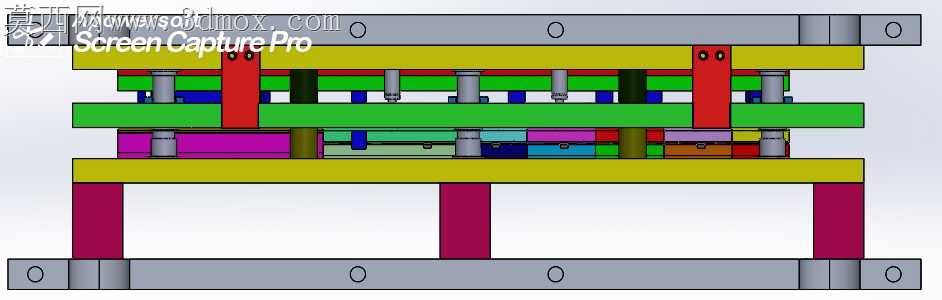

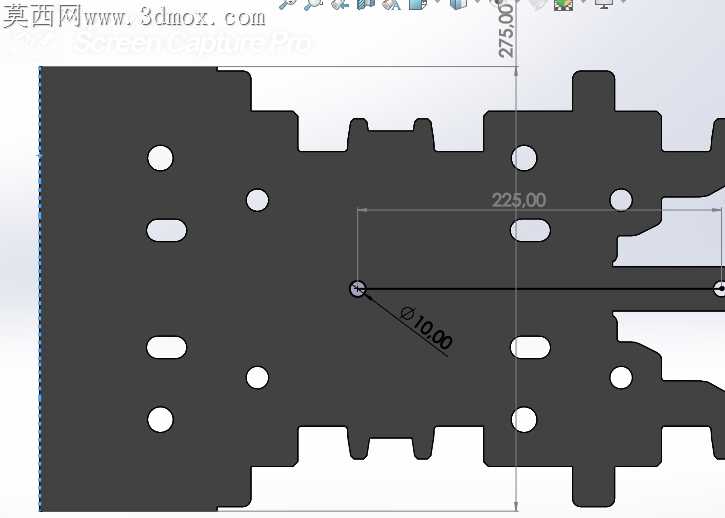

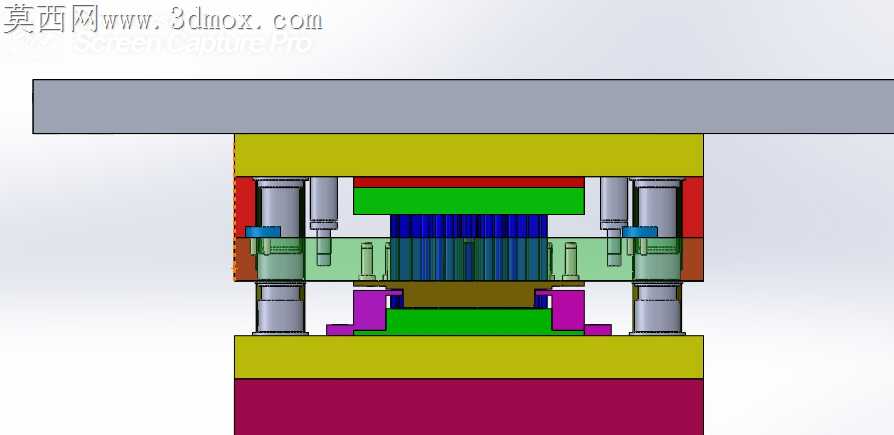

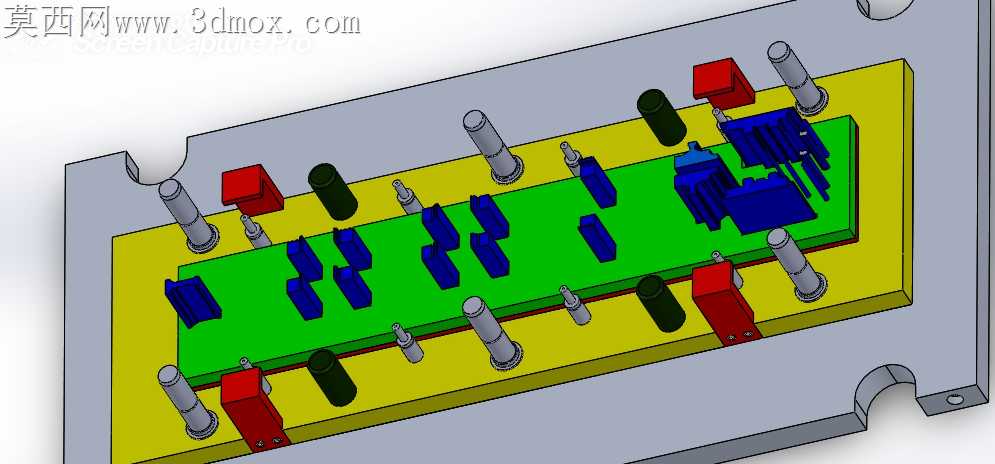

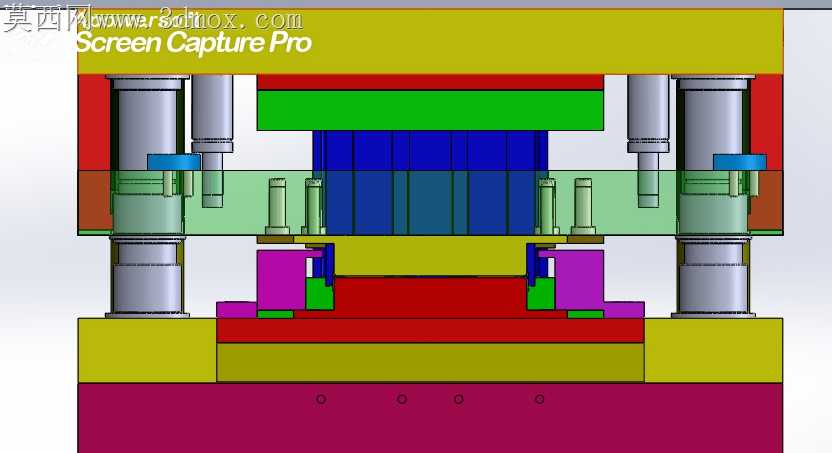

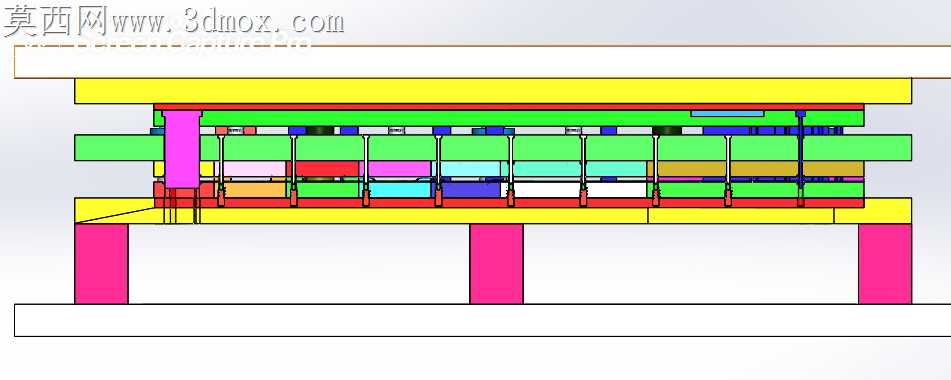

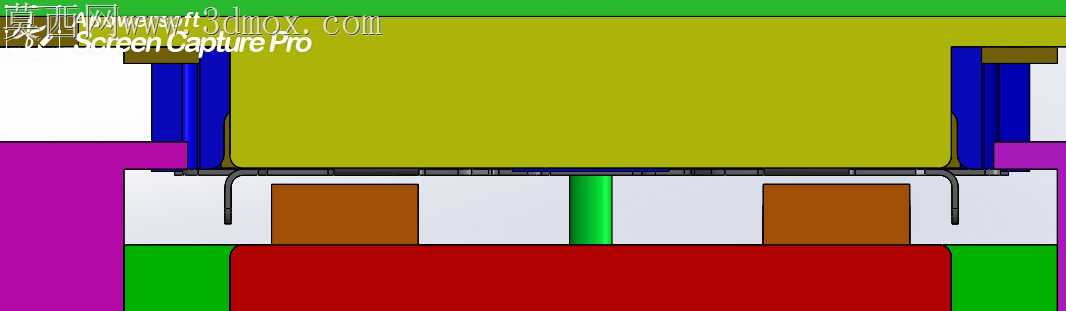

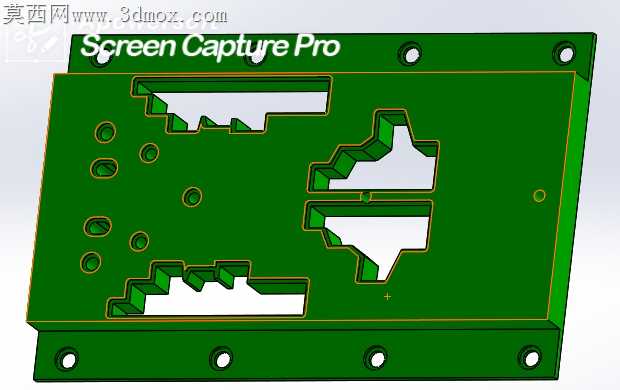

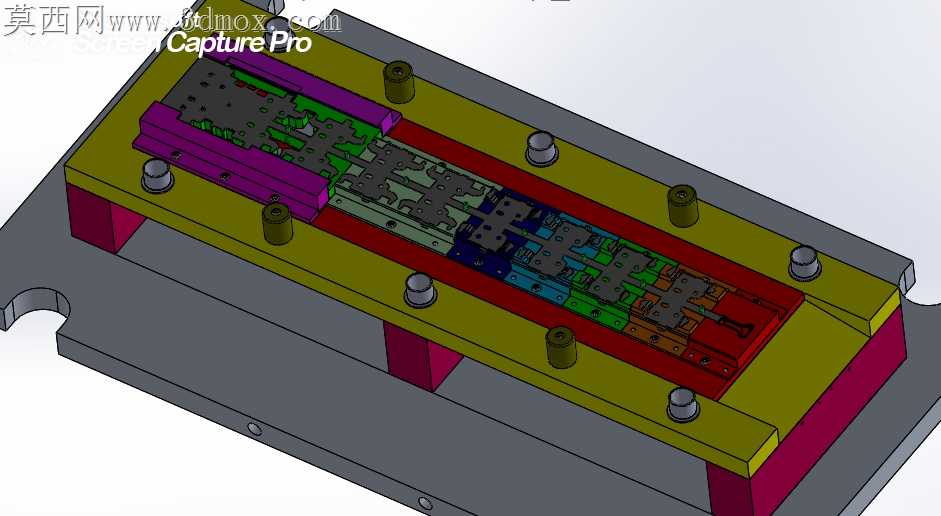

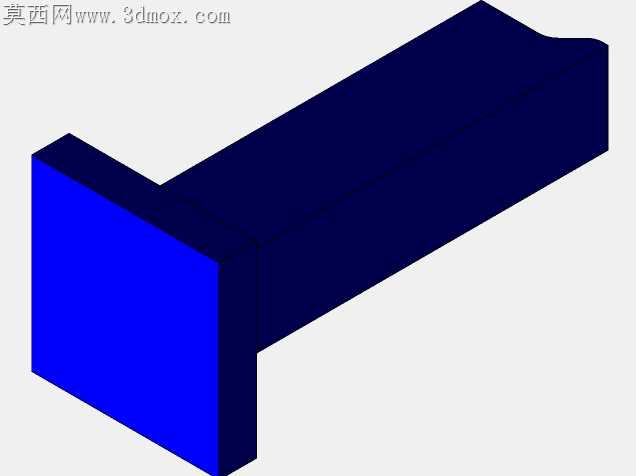

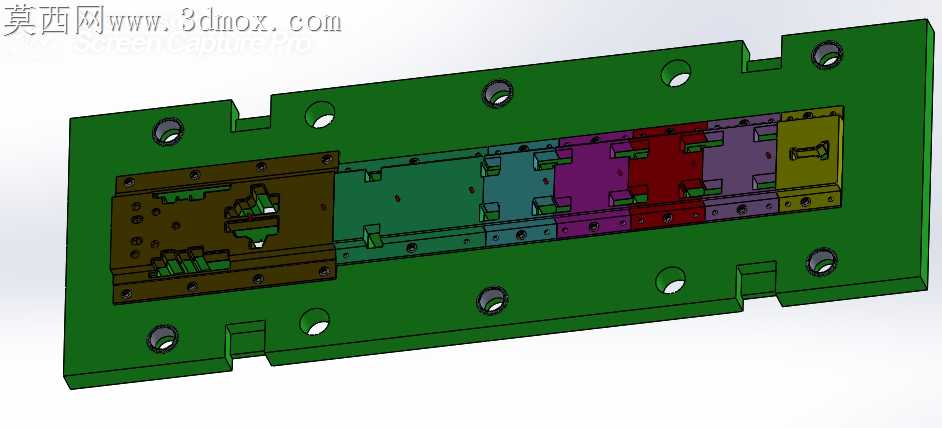

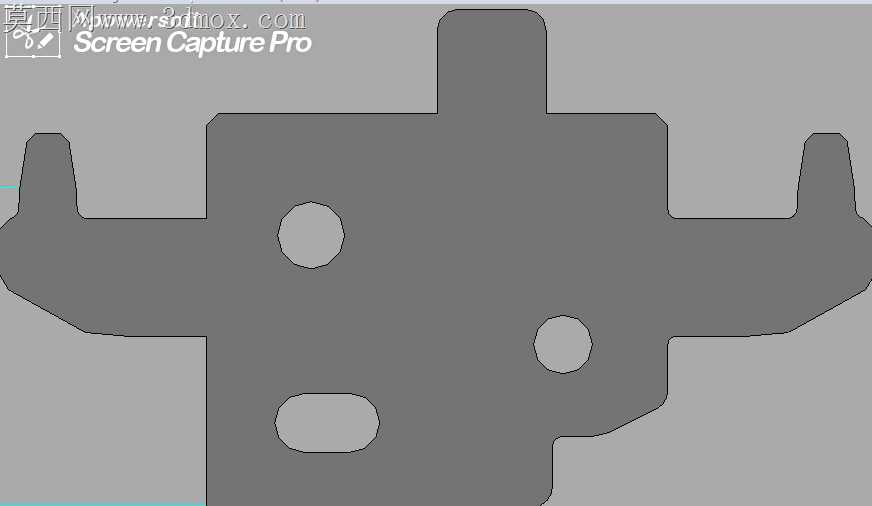

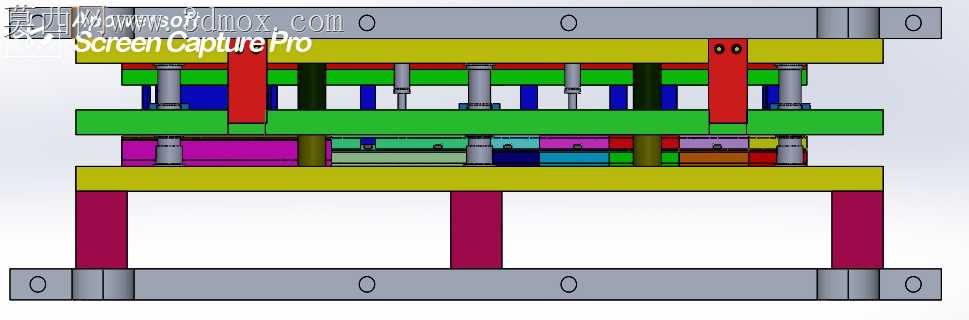

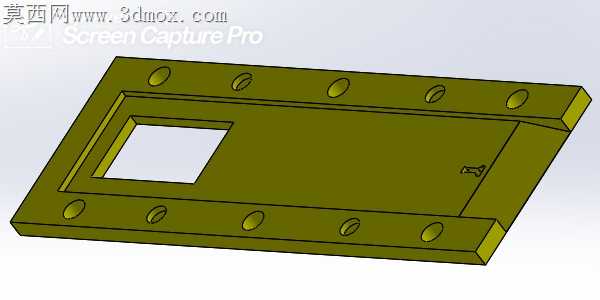

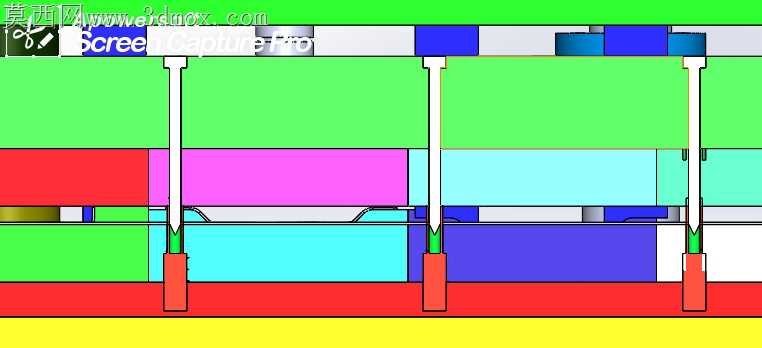

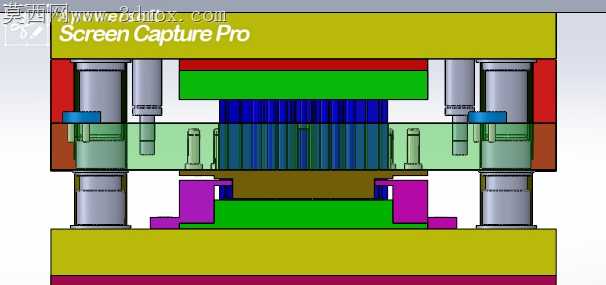

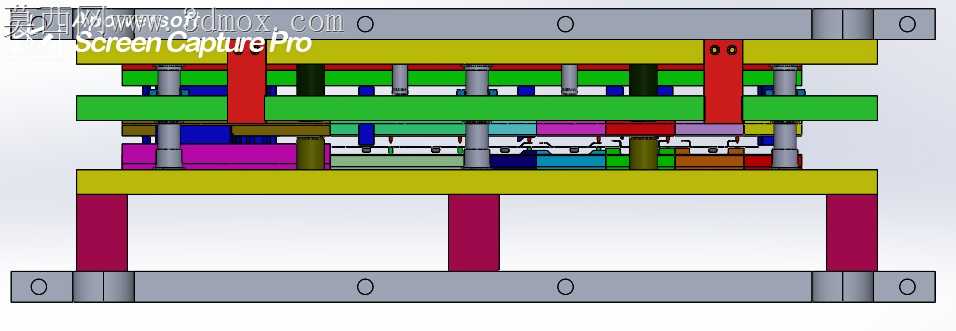

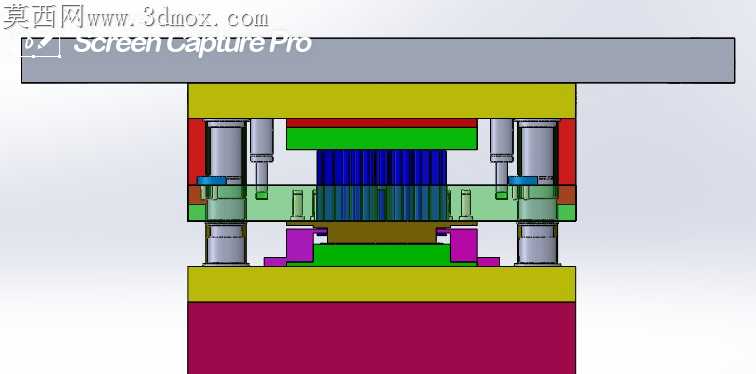

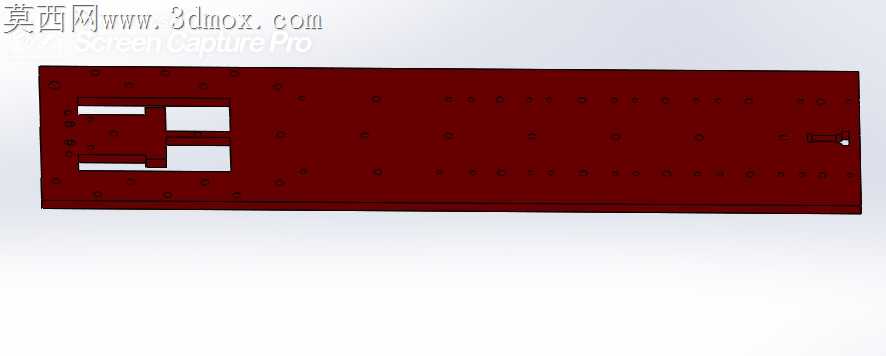

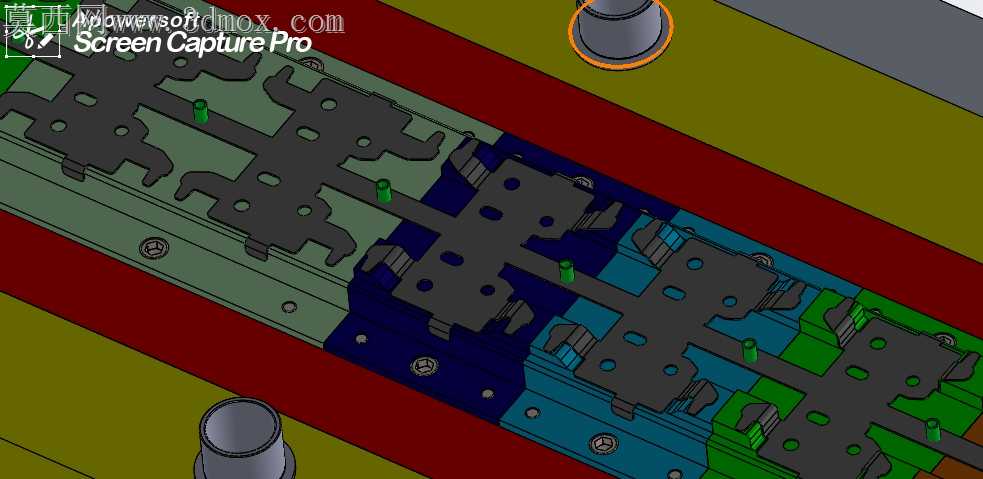

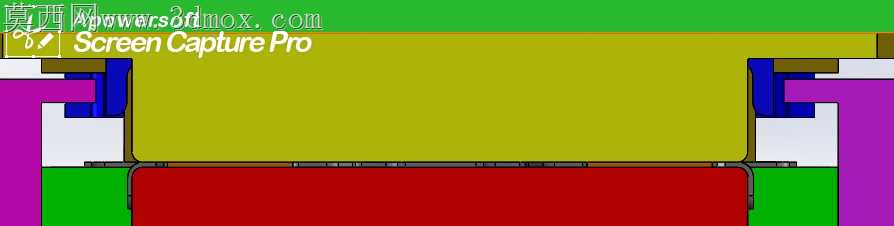

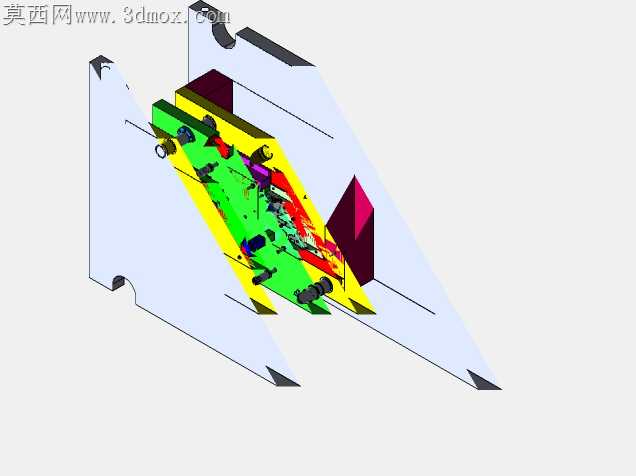

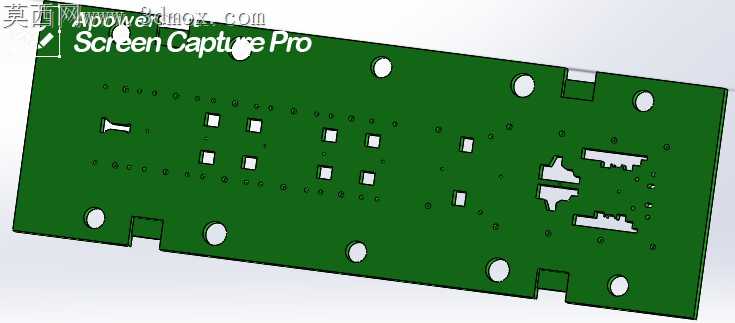

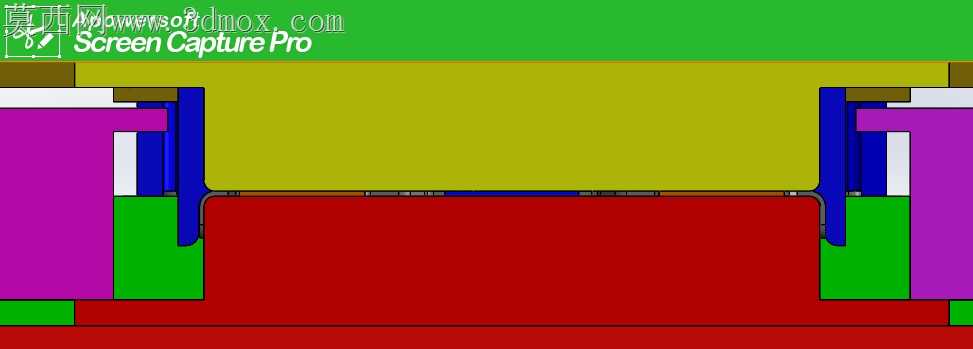

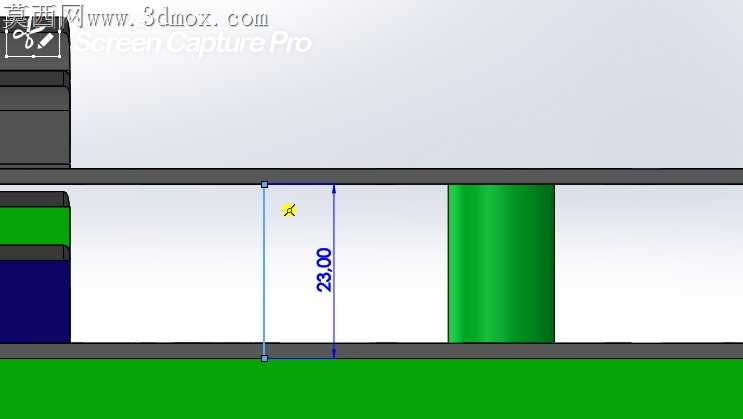

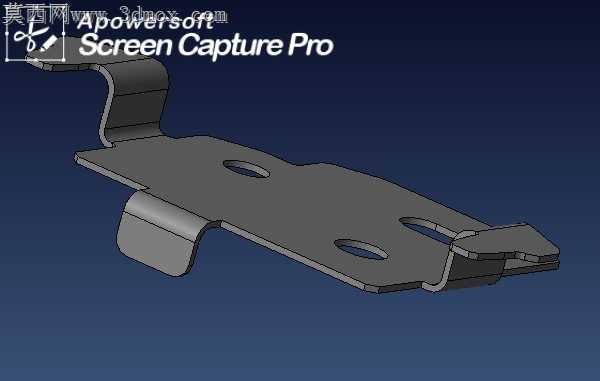

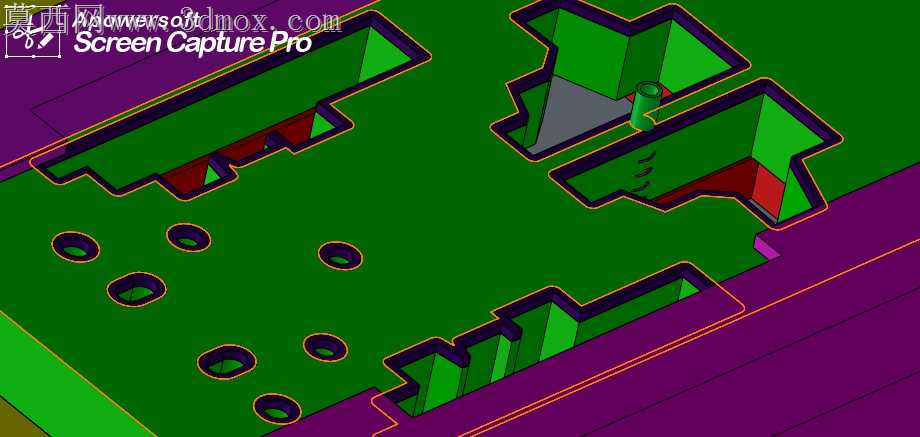

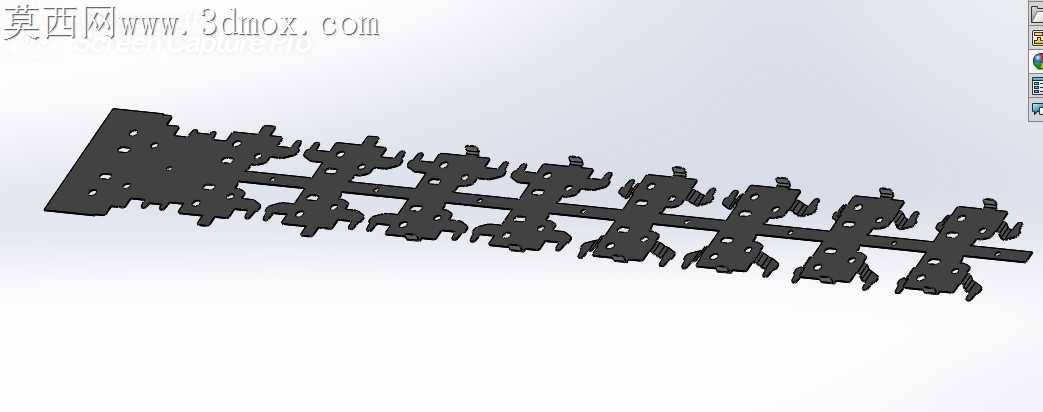

冲压模具现场装配最常出现的错位啃模问题，根源往往在叠层结构的公差链累积上，这套多层叠合的模架结构在设计阶段就针对这一痛点做了针对性的结构调整。上下模座的基准孔采用同坐标一次镗孔工艺预留，避免分体加工带来的位置度偏差，模座边缘的刻度标记直接对应各层板件的对位基准，现场合模时不需要反复打表找正，靠标记就能快速完成初定位，大幅缩短上机调试的准备时间。中间承托的黄色垫板做了等高磨平处理，每块垫板的厚度公差控制在0.02mm以内，避免长期冲压受力后出现局部塌陷导致的板件倾斜，红色的承重导套安装位做了沉台限位，导套压入后不会因为反复开合模的冲击力出现窜动，比普通直孔压装的结构抗疲劳寿命提升近四成。绿色的卸料板层预留了独立的弹簧让位腔，每个弹簧的安装孔深度做了差异化适配，对应不同位置的卸料力需求，边缘位置的弹簧孔深度比中间区域深1.5mm，抵消板件边缘受力变形带来的卸料力不均问题，不会出现料带卡滞在凸模上的情况。多色分层的板件设计不是单纯为了视觉区分，每一层的颜色对应不同的热处理工艺要求，紫色的内镶块层做了真空淬火处理硬度达到HRC58-62，直接和料带接触的刃口位置做了0.1mm的圆角钝化，避免冲裁过程中出现崩刃，浅绿色的导向层做了调质处理，兼顾韧性和耐磨性，不需要额外镶装导套就能保证小导柱的滑动顺畅。各层板之间的避空槽做了错位排布，避免落料废料在层间堆积卡滞，最下层模座的排料口做了15度的斜度导向，废料靠自重就能滑出模腔，不需要额外加装吹气清理装置。装配时各层的连接螺丝采用对角锁紧顺序，对应模座上的刻度标记能快速核对每层的偏移量，哪怕是新手装配工也能快速判断哪一层出现对位偏差，不需要逐层拆解排查。这套结构针对薄料高速冲压的工况做了优化，连续开合模的行程稳定性更好，层间的定位销采用锥度设计，拆装重复定位精度能控制在0.01mm以内，维修更换镶块时不需要重新调整整模的对位精度，大幅降低后期维护的时间成本。
