模拟赛车专用迷你手刹结构设计方案

这套迷你手刹结构主要面向模拟赛车竞速外设领域开发，适配iRacing等专业赛车模拟平台的操作需求，为玩家提供接近真实赛车手刹的操作反馈与行程手感，填补了小体积模拟手刹外设的结构选型空白。不同于量产乘用车的驻车制动结构，模拟赛车手刹不需要对接实车的制动液压回路，核心功能是将手柄的角位移转化为可被模拟系统识别的行程信号，同时通过弹性元件提供与实车手刹接近的操作阻尼与复位力，让玩家在漂移、拉力赛等需要频繁操控手刹的场景下获得足够真实的操作体验。

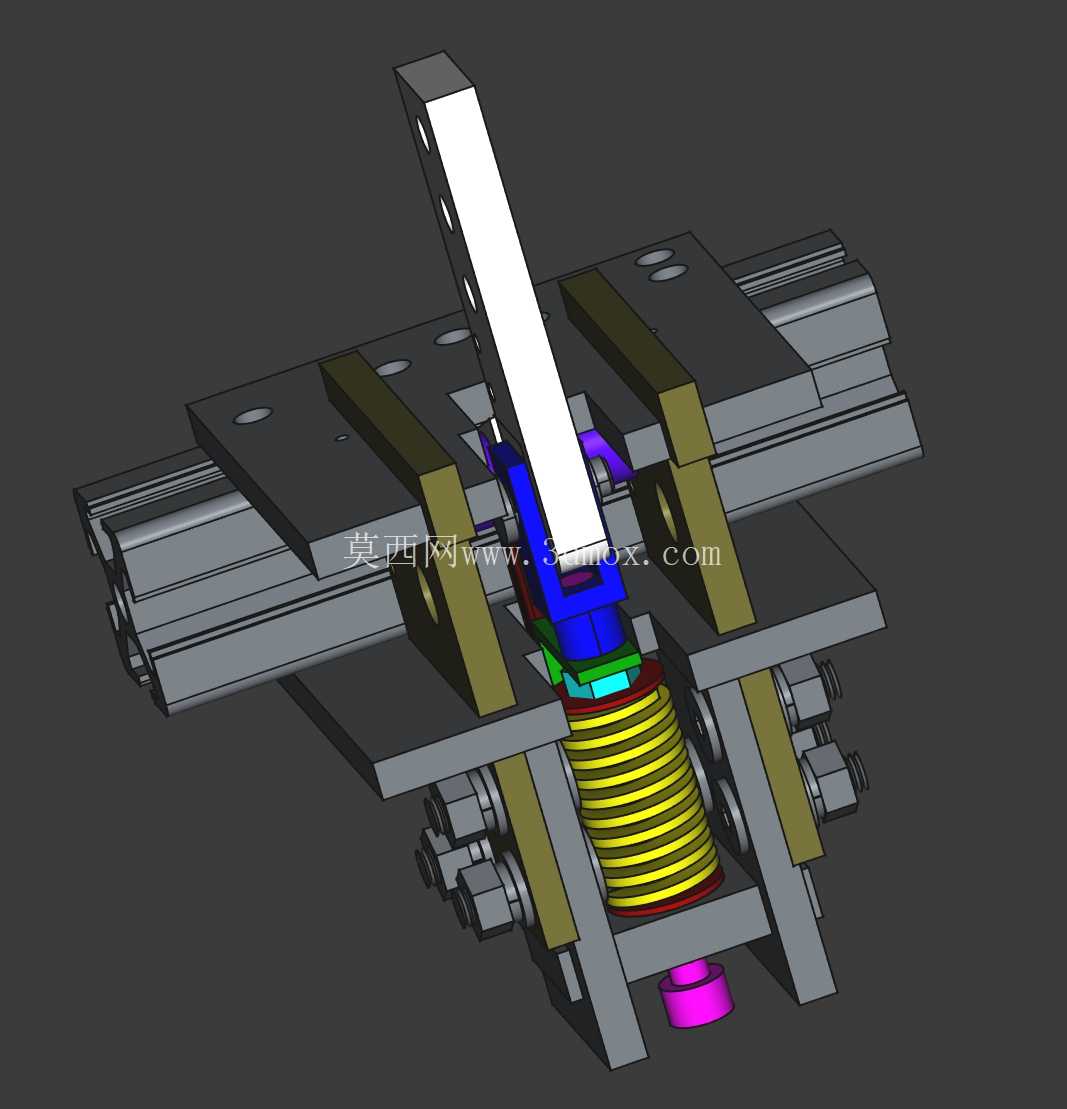

从结构布局来看，整套机构采用铝型材作为安装基底，型材的滑槽结构可灵活调整各部件的安装位置，适配不同安装台面的固定需求，整体安装边界控制在极小的尺寸范围内，不会占用过多桌面或模拟座舱的安装空间，适合桌面搭建的轻量化模拟赛车套装使用。手柄部分采用长条形板材加工，表面预留多组安装孔位，可根据用户的握持习惯调整手柄的初始角度与握持长度，手柄与基座的铰接点采用耐磨衬套结构，减少反复扳动过程中的铰接间隙，避免长期使用后出现手柄晃动的虚位问题。

复位结构采用圆柱螺旋压缩弹簧作为核心弹性元件，弹簧布置在手柄下端的压合位置，当手柄被扳动时，下端压块会沿导向结构垂直向下压缩弹簧，弹簧的压缩行程与手柄的扳动角度呈线性对应关系，可通过更换不同刚度的弹簧调整手刹的操作力度，适配不同玩家的操作力度偏好。弹簧下端设置可调限位结构，通过旋转底部的调节螺柱可以改变弹簧的预压缩量，从而调整手刹初始位置的阻尼反馈，实现手感的精细化调校。

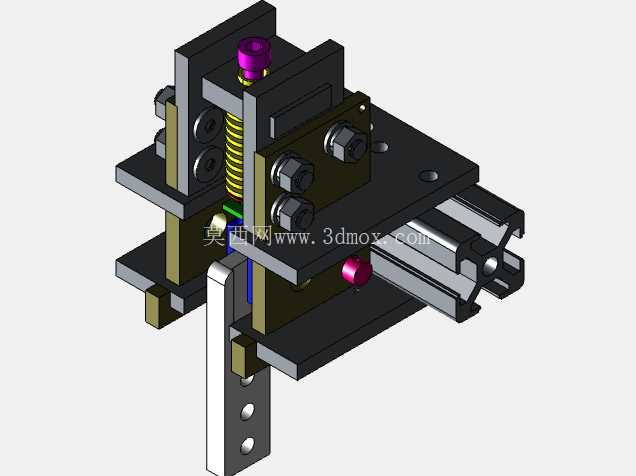

铰接基座两侧采用对称的夹板式结构，通过螺栓将夹板与底部铝型材基座锁紧，夹板之间预留足够的间隙容纳手柄、弹簧与导向部件，导向结构采用光轴配合直线轴承的形式，保证压块上下运动过程中无卡滞，避免弹簧压缩过程中出现偏磨导致的手感不均问题。所有连接螺栓均采用标准紧固件，方便后期拆解维护与部件更换，易损件均为通用标准件，不需要定制特殊配件即可完成维修替换。

在信号采集的预留设计上，结构预留了传感器安装位，可适配霍尔式角度传感器或者拉绳式位移传感器，传感器的安装位置不会与运动部件产生干涉，走线空间也在结构设计时做了预留，避免手柄反复扳动过程中夹伤线材。整套结构的运动行程经过反复校核，手柄的最大扳动角度控制在真实赛车手刹的常用行程范围内，不会出现角度过大导致的操作干涉，也不会因为行程过小导致操作精度不足。

安装固定方面，基座底部的铝型材可通过T型螺栓搭配压块固定在模拟座舱的型材支架上，也可加装桌面夹具固定在普通书桌表面，固定点的位置经过受力校核，在大力扳动手刹的情况下也不会出现基座移位的问题。结构的受力路径经过优化，手柄受到的扳动力会通过铰接点传递到两侧夹板，再均匀分散到底部的铝型材基座上，不会出现局部应力集中导致的部件变形，长期高频使用下也能保持结构精度。

不同于市面上多数大体积的模拟手刹结构，这套迷你化设计在保证结构强度与操作手感的前提下，尽可能压缩了整体体积，对于空间有限的模拟赛车搭建场景非常友好，同时模块化的结构设计也方便玩家根据自身需求进行个性化改装，比如更换不同材质的手柄握把、调整弹簧参数、更换不同类型的传感器等，不需要对主体结构进行二次加工即可完成改装升级。
