RC模型车用单向差速传动组件结构设计

项目分类:通用机械零部件 发布时间:2026-05-26 ID:1162241
  • RC模型车用单向差速传动组件结构设计

这套单向差速传动组件主要面向1/10及1/12比例遥控模型车的传动系统设计,适配樱花D3系列后驱漂移车架的动力传输需求,在实际装车场景中承担动力分流、单向锁止的核心作用。很多刚接触漂移模型的玩家会忽略差速结构的选型,实际上单向差速和普通滚珠差速、齿差的操控逻辑完全不同,这套结构在车辆正向加速时可以实现左右轮的硬连接传输动力,避免单侧轮打滑丢转,而在滑行过弯时又能放开单侧轮的转速约束,让前轮(后驱漂移车的单向差速多布置在前轴)实现自由转动,减少过弯时的拖拽感,让漂移走线的姿态更流畅,不会出现普通差速过弯时的制动拖拽效应。

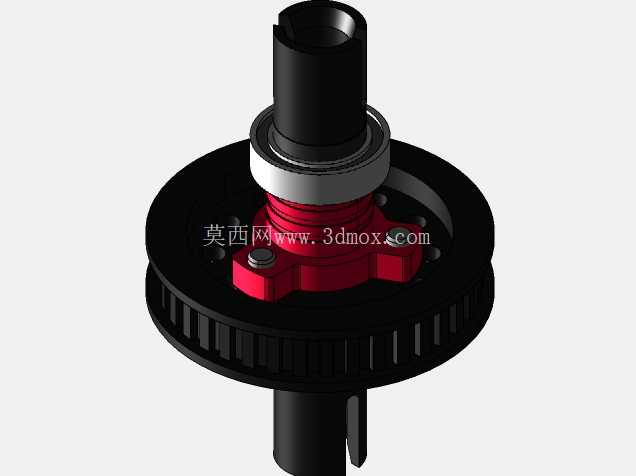

从结构设计逻辑来看,整个组件采用同轴分层布局,最上端的输入轴采用阶梯轴设计,轴径匹配常规5mm内径的法兰轴承,轴承位的轴肩高度严格控制在0.8mm,既可以给轴承提供足够的轴向定位支撑,又不会因为轴肩过高导致轴承内圈受压变形,影响转动顺滑度。中间的红色基座是整个差速的核心承载件,采用三凸耳的对称布局,每个凸耳上预留M2内六角螺丝的安装位,用来和外侧的大齿盘做刚性连接,凸耳的厚度设计为3mm,在模型车常见的撞车冲击场景下,这个厚度可以承受大齿盘传递过来的瞬时扭矩,不会出现凸耳断裂的问题。基座内部集成了单向轴承的安装腔,腔体内径和单向轴承外径采用H7/p6的过渡配合,装配时不需要额外打胶就能实现可靠固定,避免长期正反转切换导致单向轴承外圈跟转。

外侧的大齿盘采用模数0.8的直齿设计,齿圈宽度4mm,齿顶圆直径根据适配的电机齿规格做了匹配,常规搭配23T到28T的电机齿可以实现6.5到8.2的减速比,刚好覆盖后驱漂移车需要的动力输出区间。大齿盘的内侧做了一圈环形减重槽,在不降低齿根强度的前提下把整个旋转件的重量降低了1.2g左右,别小看这1g多的减重,旋转件的轻量化对模型车的油门响应提升是很明显的,尤其是在频繁给油收油的漂移场景下,转动惯量降低后动力输出的跟手性会有可感知的提升。大齿盘和基座连接的螺丝孔做了沉台设计,螺丝锁紧后头部完全埋入沉台内,不会突出表面和周边的传动部件发生干涉。

安装边界方面,整个组件的总高度从输入轴顶端到大齿盘下端面为32mm,最大外径就是大齿盘的齿顶圆直径38mm,装车时需要预留的径向安装空间为直径40mm的圆形区域,轴向空间需要预留35mm的长度,输入轴伸出轴承位的长度为8mm,刚好匹配模型车前轴的接杯安装深度,接杯和轴的配合采用D型切面定位,避免传动过程中出现打滑空转。下端的输出轴同样采用5mm轴径,和车架另一侧的轴承座配合,整个组件的两个支撑轴承位同轴度控制在0.02mm以内,装配后转动时不会出现偏心甩动的问题,高速运转时的震动量可以控制在模型车可接受的范围内,不会因为差速本身的震动影响车架的行驶稳定性。

实际使用中这套结构的单向锁止逻辑是靠内部的滚柱式单向机构实现的,当动力从大齿盘输入正向转动时,滚柱在楔面作用下卡死内外圈,把动力同步传递到两侧输出轴,当车辆进入滑行状态,大齿盘转速低于输出轴转速时,滚柱脱离楔面,内外圈可以相对转动,此时单侧轮的转动不会反向带动大齿盘,也就不会给传动系统带来额外的拖拽阻力。设计时特意把单向机构的楔角做了优化,角度控制在7度,既可以保证锁止时不会出现打滑,又能在解锁时做到顺滑无卡滞,不会出现解锁滞后导致的过弯顿挫。基座上的三个安装凸耳做了R2的圆角过渡,避免应力集中在凸耳根部,长期承受交变扭矩时出现疲劳断裂的问题,很多副厂的差速件就是因为凸耳根部没有做圆角处理,玩几次就会从根部裂掉。

从建模的角度来说,整个结构的配合公差都做了实际装车验证,轴承位的尺寸、单向轴承的腔体尺寸、螺丝孔的位置度都和市售的常规樱花D3升级件完全通用,不需要对车架做任何改装就能直接替换安装。大齿的齿形参数也严格按照模数0.8的直齿标准做了修形,齿顶修缘量0.05mm,和电机齿啮合时的侧隙控制在0.1mm左右,既不会因为侧隙太小出现扫齿,也不会因为侧隙太大导致传动虚位过大。整个组件的所有旋转件都做了动平衡的简化处理,结构上完全对称,装配后不需要额外做动平衡校正就能满足模型车最高3万转的输入转速要求,不会出现高速转动时的抖动问题。
