轻量台式数控铣床结构设计方案

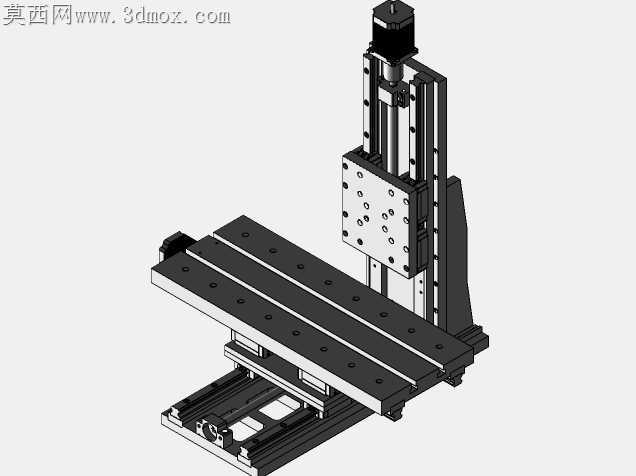

小型台式数控设备落地加工场景里，最容易被忽略的矛盾是整机重量与切削刚性的平衡——不少同规格机型为了压缩成本采用薄钢板焊接床身，实际雕刻金属时Z轴进给容易出现让刀，长期使用后导轨安装基面变形导致加工精度漂移。这款台式铣床的结构设计，从加工适配的角度做了多处针对性取舍。X轴行程覆盖250mm加工范围，工作台面的T型槽排布避开了下方丝杠螺母的安装位，装夹小型金属工件时，压板不会和运动部件产生干涉，Y轴拖板的承托面做了加宽处理，配合20规格直线导轨的安装基面，铣削铜、铝等软金属时的侧向抗力可以直接传导到床身加强筋上，不会出现悬臂震颤。Z轴滑台的安装板做了密集的安装孔位排布，用户可以根据自身加工需求选配不同功率的主轴单元，不用额外打孔改造安装面，滑台侧面的加强筋贴着立柱导轨布置，向下进给时的切削反力可以直接传递到立柱本体，不会因为滑台悬伸产生低头偏差。16规格滚珠丝杠的螺母座做了偏心调整结构，装配时不用额外配磨垫片就能消除丝杠反向间隙，日常维护时也能快速调整预紧力，不用拆解整个轴系。如果采用钢板材质制作床身部件，导轨安装面的热处理工艺要匹配加工需求，淬火硬度控制在合适区间，既能保证导轨长期运行不磨损，也不会因为硬度过高导致后续基面修正难度加大。主轴安装位的同轴度公差预留了调整空间，用户更换不同规格主轴时，可以通过止口微调保证主轴和工作台面的垂直度，不用重新刮研安装面。拖板之间的防尘密封槽做了内嵌式设计，加工金属产生的细碎切屑不会直接卡进导轨滑块缝隙，日常清理只需要擦拭导轨表面的防护层即可，不用频繁拆解滑块清理内部异物。电气走线的拖链安装位预留了足够的弯曲半径，X、Y轴快速移动时线缆不会出现拉扯弯折，长期往复运行也不会出现线皮破损的问题。床身底部的安装脚做了可调式结构，放置在不平整的工作台面上时，可以通过调整脚杯高度保证整机水平，不用额外制作安装底座。
