桌面级小型数控雕刻机DIY结构设计

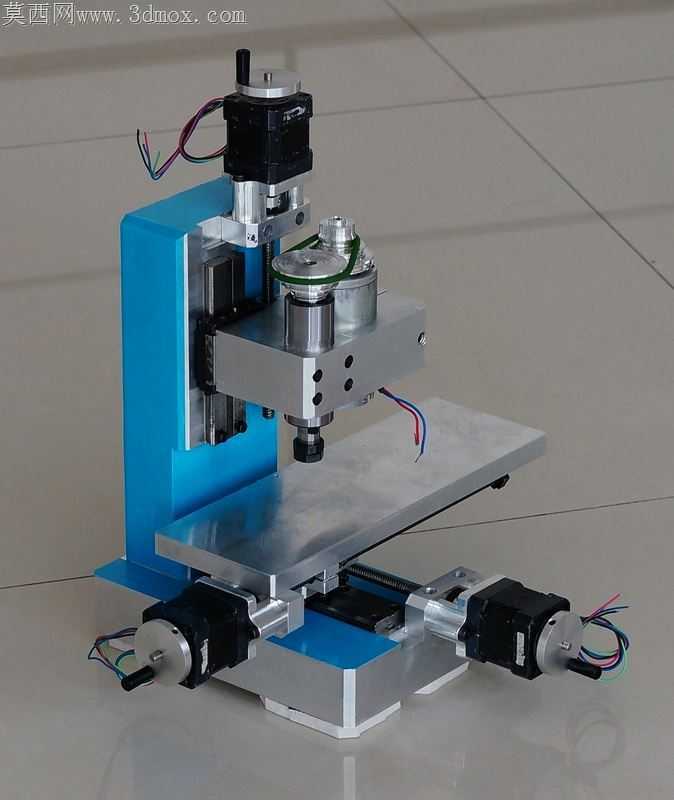

小型桌面数控设备最容易被忽略的加工痛点，是Z轴滑台的悬臂形变——很多DIY方案为了压缩成本直接用薄铝板做立柱，实际铣削亚克力甚至硬木时，主轴侧的偏摆量会直接让加工面出现阶梯状振纹，这套结构在立柱选型上直接用了加厚蓝色阳极氧化铝型材做竖直支撑，接触面做了整面铣平处理，没有用拼接角码做过渡，从根源上减少了连接缝隙带来的装配累积误差。

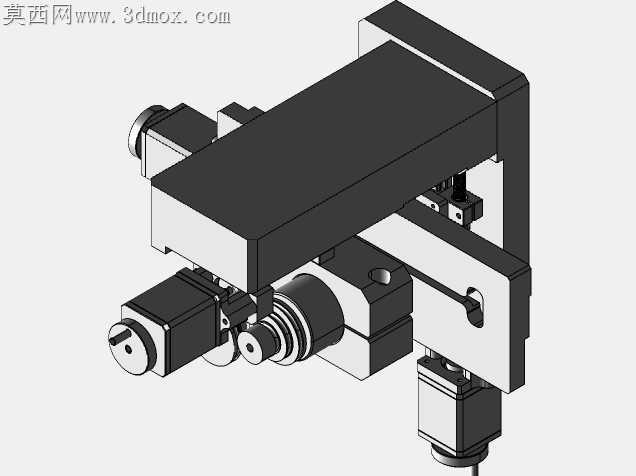

滑台部分没有采用常见的光轴配合直线轴承的低成本方案，标注推荐的25mm线性导轨搭配1605滚珠丝杠，刚好匹配桌面设备的行程负载需求，导轨安装面预留了0.02mm的刮研余量，装配时不用额外垫紫铜皮就能调整到合适的预紧力，不会出现滑台移动卡顿或者反向间隙过大的问题。X轴和Y轴的驱动电机直接通过联轴器和丝杠连接，没有额外加同步带减速结构，既压缩了整体设备的占地面积，也避免了同步带长期使用后松弛丢步的隐患，电机安装座和滑台一体加工，同轴度偏差能控制在0.01mm以内，高速往复移动时不会出现电机轴径向受力的情况。

主轴固定座做了分体式锁紧设计，不用完全拆卸固定螺丝就能调整主轴伸出长度，适配不同长度的铣刀夹持需求，固定座和Z轴滑台的连接面做了定位销孔，重复拆装也不会出现主轴垂直度偏移的问题。工作台面采用整块铝板铣削而成，表面预留了T型槽安装位，不用额外加装夹具平台就能直接固定待加工工件，台面下方和Y轴滑台的连接位置做了加强筋结构，即使在台面边缘位置装夹工件，也不会出现台面下凹形变的情况。

走线位置全部预留了穿线孔和理线空间，步进电机的线缆不会随着滑台移动出现拖拽磨损，设备底座做了四个可调脚杯的安装位，放在不平整的桌面上也能快速调平，不用额外找大理石平台做校准。整套结构没有多余的装饰性设计，所有零件的选型和结构设计都围绕小空间内的加工稳定性展开，既满足DIY爱好者的自制加工可行性，也能保证实际铣削作业时的精度表现，不会出现组装完成后只能做演示无法实际加工的问题。
