PCB数控钻孔布线专用加工设备结构设计

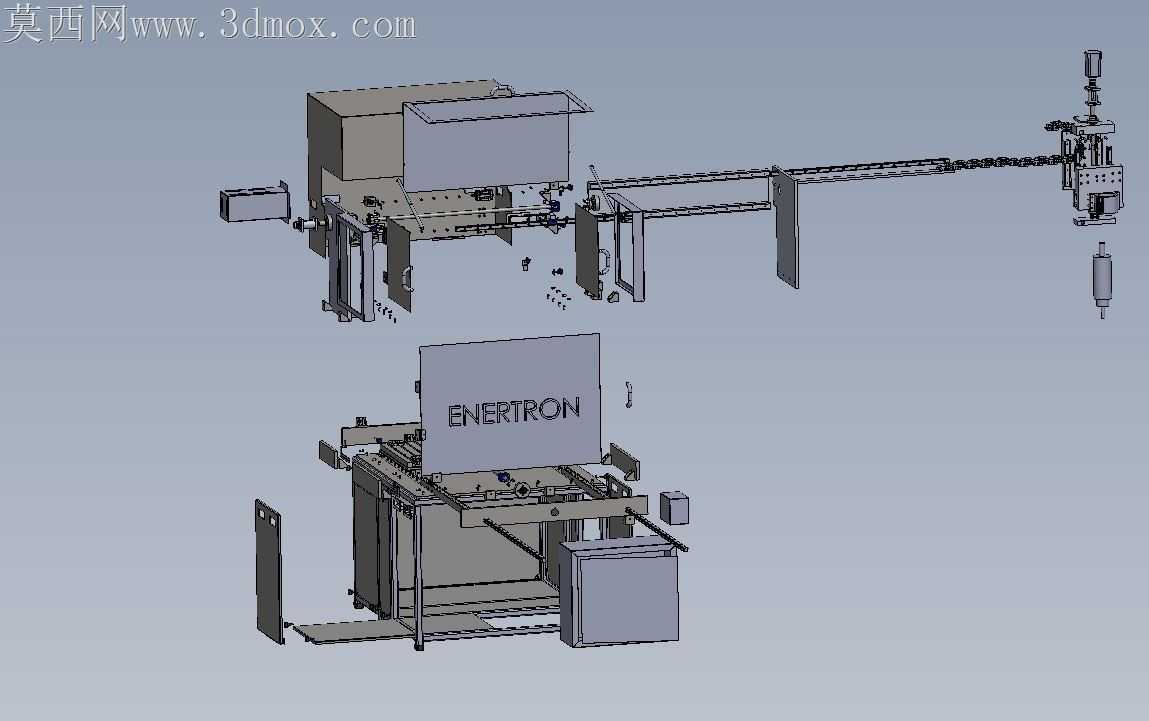

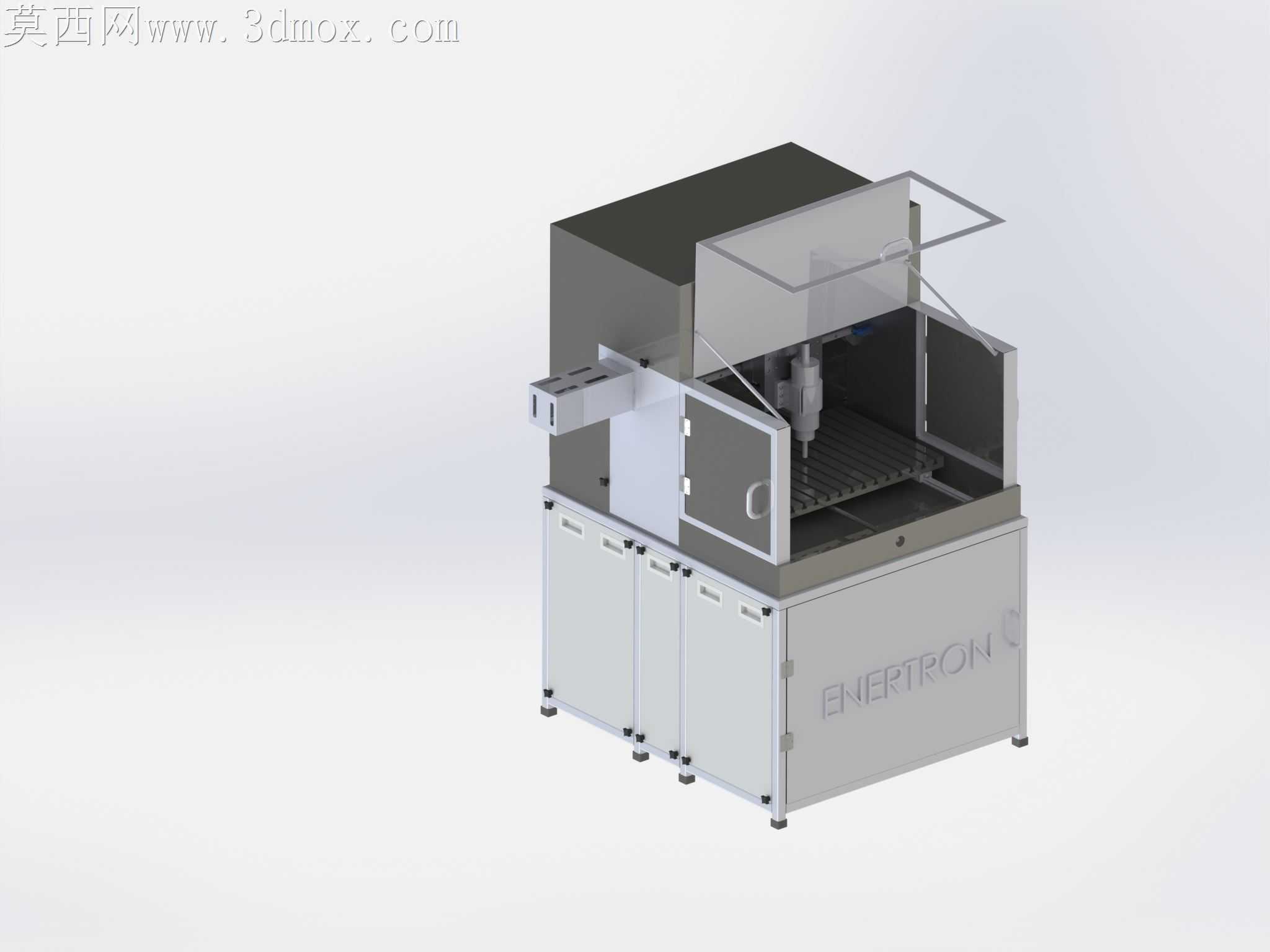

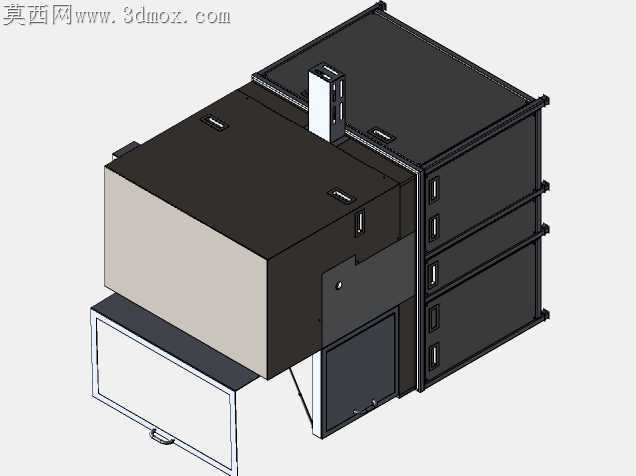

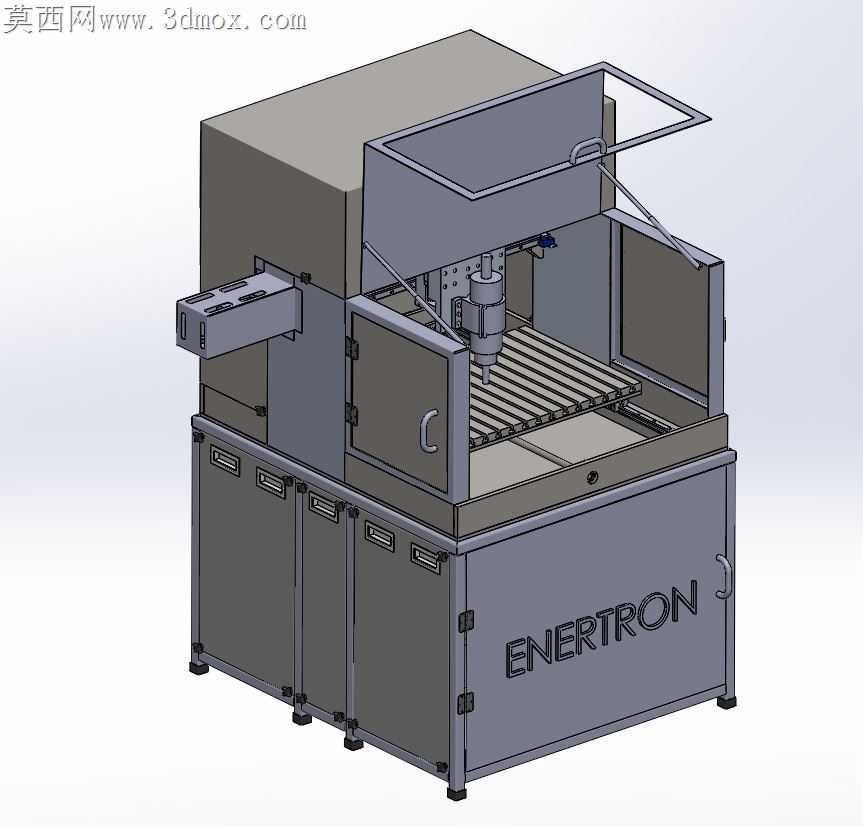

PCB板加工现场最常碰到的痛点，是小直径钻头高速进给时的机身共振问题，很多自制设备只追求进给速度，忽略了机架刚性匹配，钻0.2mm以下微孔时频繁断钻，布线工位和钻孔工位切换时的定位偏差，也会直接导致整板报废。这款设备的下机架采用分仓式钣金拼接结构，没有用常见的整体焊接方通框架，每个储物仓的侧板都额外加了折边加强筋，底部调平脚座的安装位直接延伸到机架纵梁内侧，不是简单锁在底板边缘，设备满负载运行时，台面Z向振幅能控制在0.01mm以内，完全适配微孔加工的刚性要求。上半部分的加工舱做了可翻转的上掀防护门，气撑杆的安装支座没有直接锁在薄钣金舱壁上，而是预埋了加厚的连接块，长期开合不会出现舱壁变形漏光的问题，两侧的侧开门把手位置刚好对应操作人员换料的站立高度，不用弯腰探身就能拉开舱门清理切屑。加工台面的格栅式托板做了分段式设计，每根格栅条的安装槽都留了0.02mm的侧向间隙，热胀冷缩时不会因为台面温度升高出现拱起，托板下方预留的切屑收集仓坡度做了15度倾斜，钻削产生的PCB粉尘不会堆积在仓内死角，日常维护只用拉开侧门就能清理。主轴安装座的导轨固定面做了刮研处理，不是单纯靠机加工平面保证直线度，Z轴进给时的重复定位精度能稳定在0.005mm，侧面伸出的管线拖链安装位避开了操作人员的换料路径，不会出现操作时剐蹭管线的隐患。机身正面的品牌标识区域做了内凹沉台，标识粘贴后不会因为日常剐蹭出现起边脱落，下机架每个仓门的搭扣都选了带缓冲的款式，关门时不会产生金属碰撞的异响，车间长时间运行也不会因为震动出现搭扣松脱的情况。加工舱内部的照明线路走的是舱壁内侧的隐藏线槽，没有明线暴露在加工区域，不会被钻屑刮破绝缘层，上掀门的观察窗用了防眩光的亚克力板材，长时间盯着加工位置也不会出现视觉疲劳。
