阿德莱德市号老式舰船线框结构展示

老式舰船的曲面外板加工，最容易出现的痛点是肋骨线型偏差导致外板拼接时出现强制装配应力，不少老船修复的现场案例里，肋骨框架的线型光顺度不足，会让外板冷弯后边缘对接间隙超差，后续火工校正的工作量会翻倍，甚至影响船体整体的水密性能。这套线框呈现的船体结构，把每一层肋骨的曲率变化都做了连续过渡，从船首的大曲率收窄段到船中平行中体的平缓弧面，再到船尾的线型收分，肋骨的控制点排布没有出现局部曲率突变的硬折，能直接给外板加工提供精准的胎架定位参考，避免现场放样时反复修割肋骨型材。

船首部分的曲面是加工难度最高的区域，这里的外板是双向曲率，既要满足航行时的兴流减阻需求，又要保证板材冷弯时不会出现过度拉伸减薄。线框里船首区域的骨架密度比船中段更高，每根肋骨的弦长变化做了梯度递减，没有出现相邻肋骨曲率差过大的情况，外板铺设时能顺着骨架自然贴合，不需要额外做局部的火工收边，能大幅减少外板加工的废件率。船中平行中体部分的骨架排布做了等距优化，既保证了总纵强度的支撑需求，又没有冗余的骨架增加船体自重，骨架之间的连接节点位置，避开了外板的拼板焊缝位置，后续焊接作业时不会出现焊缝交叉的应力集中隐患。

上层建筑的线框结构，和主船体的骨架连接点做了对应对齐，没有出现上下结构错位的情况，现场装配时上层建筑的围壁板能直接和主船体的强肋骨位置对齐焊接，不需要额外加装临时支撑来调整对位偏差。线框呈现的内部甲板分层，每层的骨架梁排布都和船体肋骨形成连贯的受力路径，航行时的波浪冲击力能顺着肋骨、甲板梁均匀传递到整个船体结构，不会出现局部应力集中导致的结构疲劳。

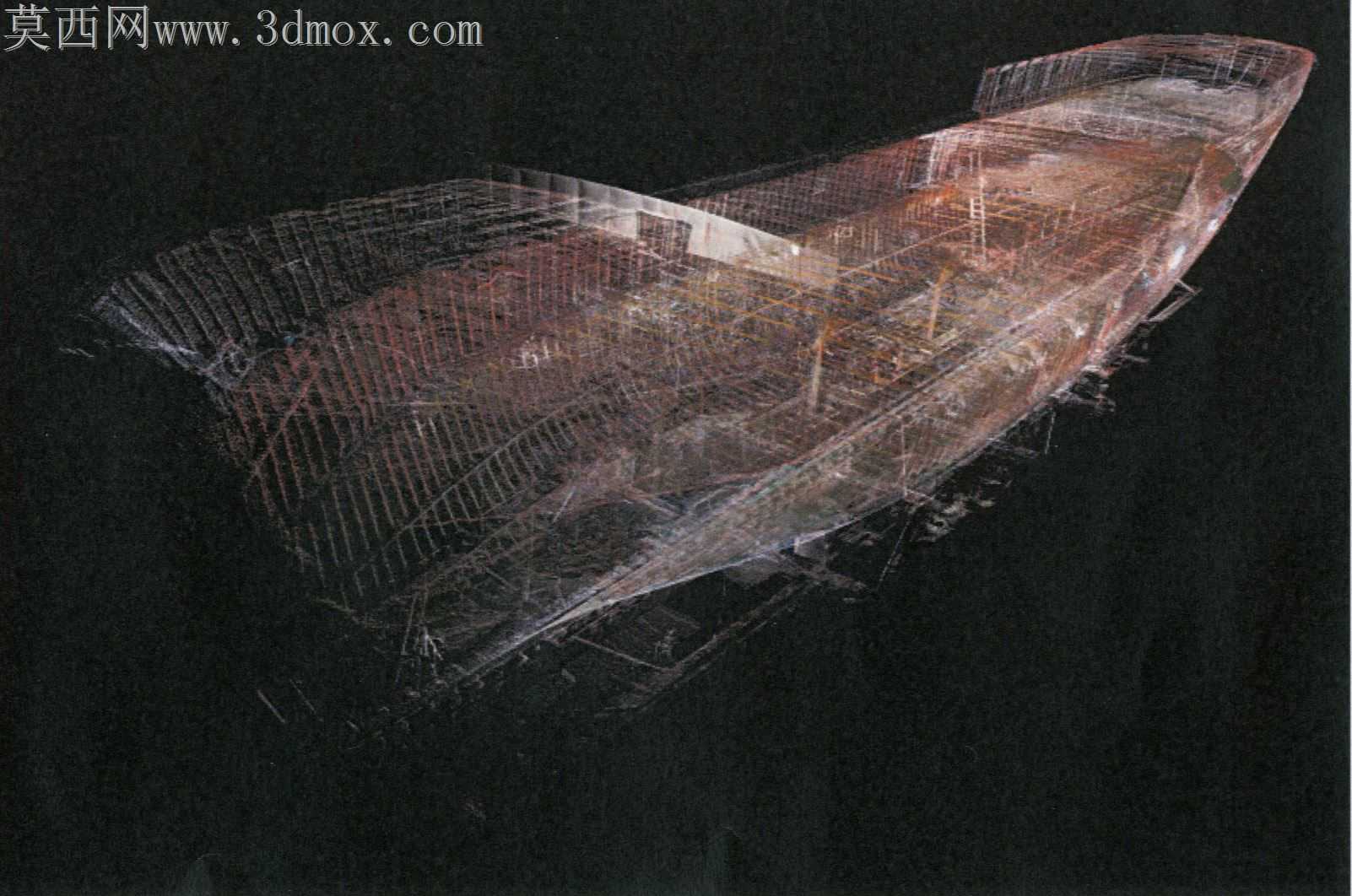

透明线框的呈现形式，能让加工人员一眼看清内部骨架和外板的对应关系，放样时不需要反复对照多张剖面图找定位点，胎架制作时能直接参照线框的空间坐标打点，减少放样的累计误差。不少老式舰船建模容易忽略的骨架过渡细节，这里都做了对应处理，比如船首锚链舱区域的骨架做了局部加强，线框里能看到加密的肋骨支撑，对应外板的曲率也做了微调，避免锚链作业时的震动传递到相邻外板引发共振疲劳。船尾部分的骨架线型收分，和螺旋桨安装区域的加强结构做了平滑过渡，不会出现线型突变导致的尾部涡流紊乱，也能保证螺旋桨工作时的震动被骨架均匀分散，不会出现局部结构震裂的问题。
