红黑撞色螺旋绑带式手持雾化装置结构

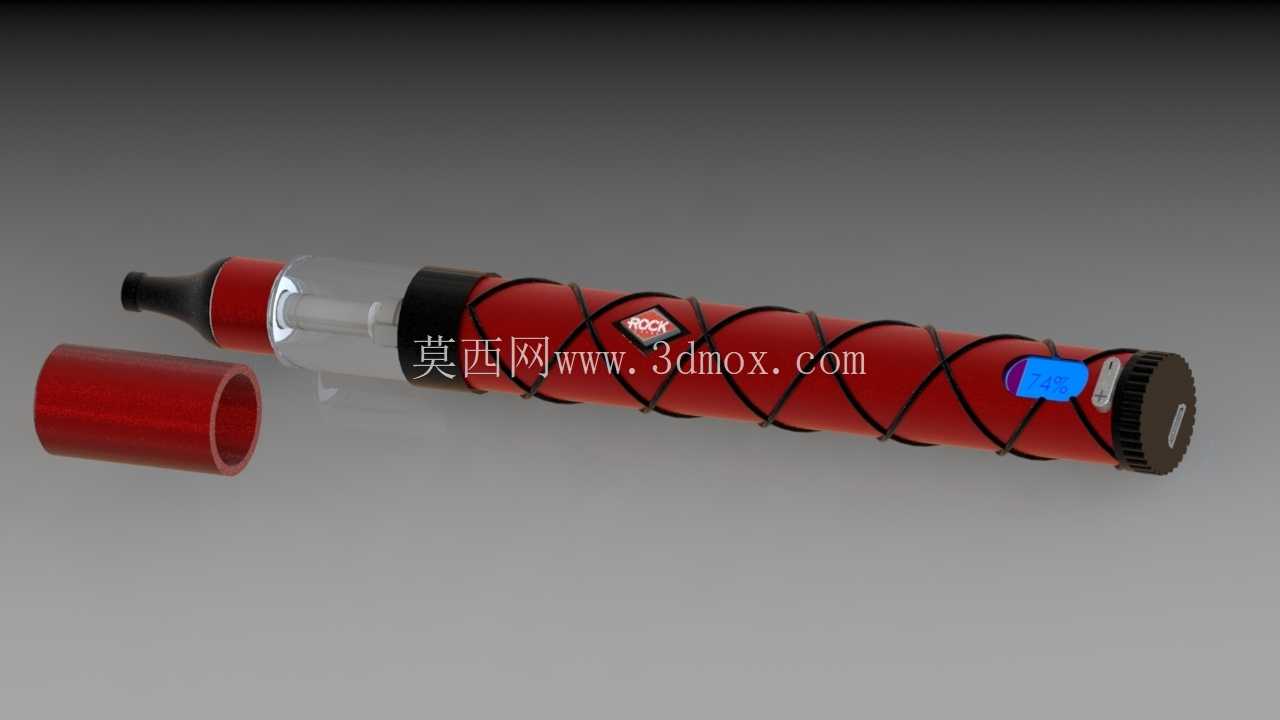

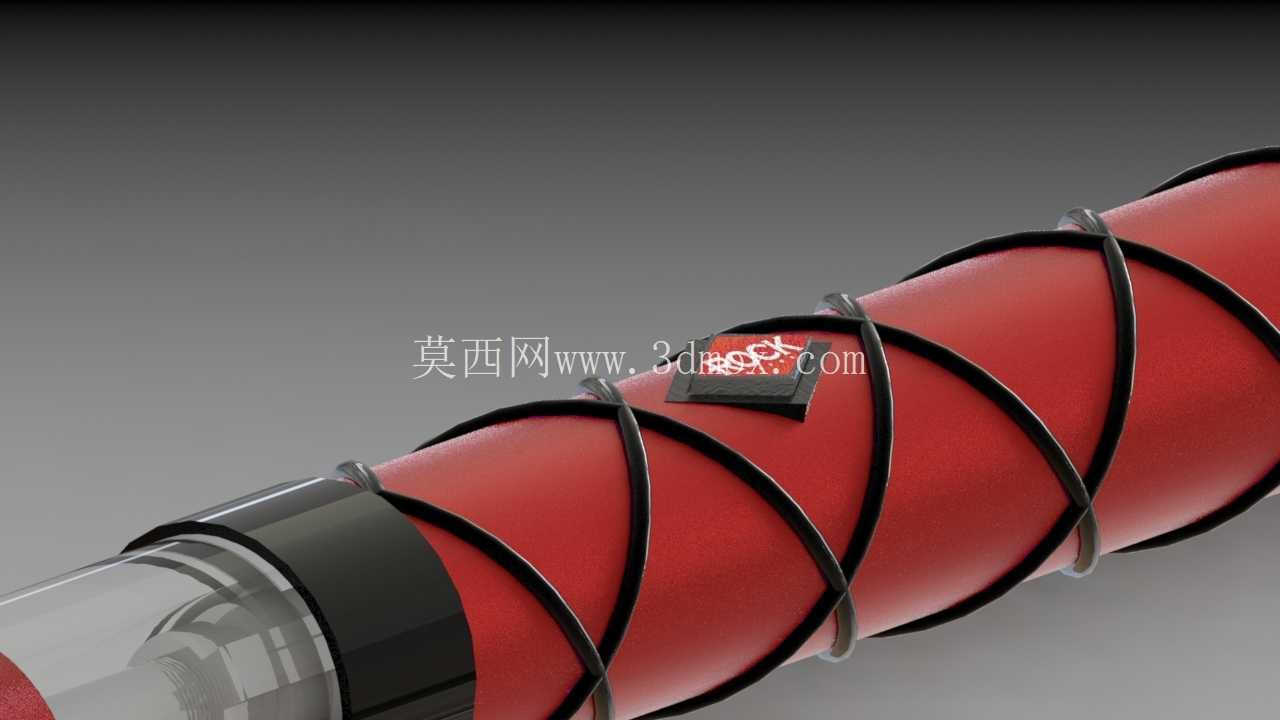

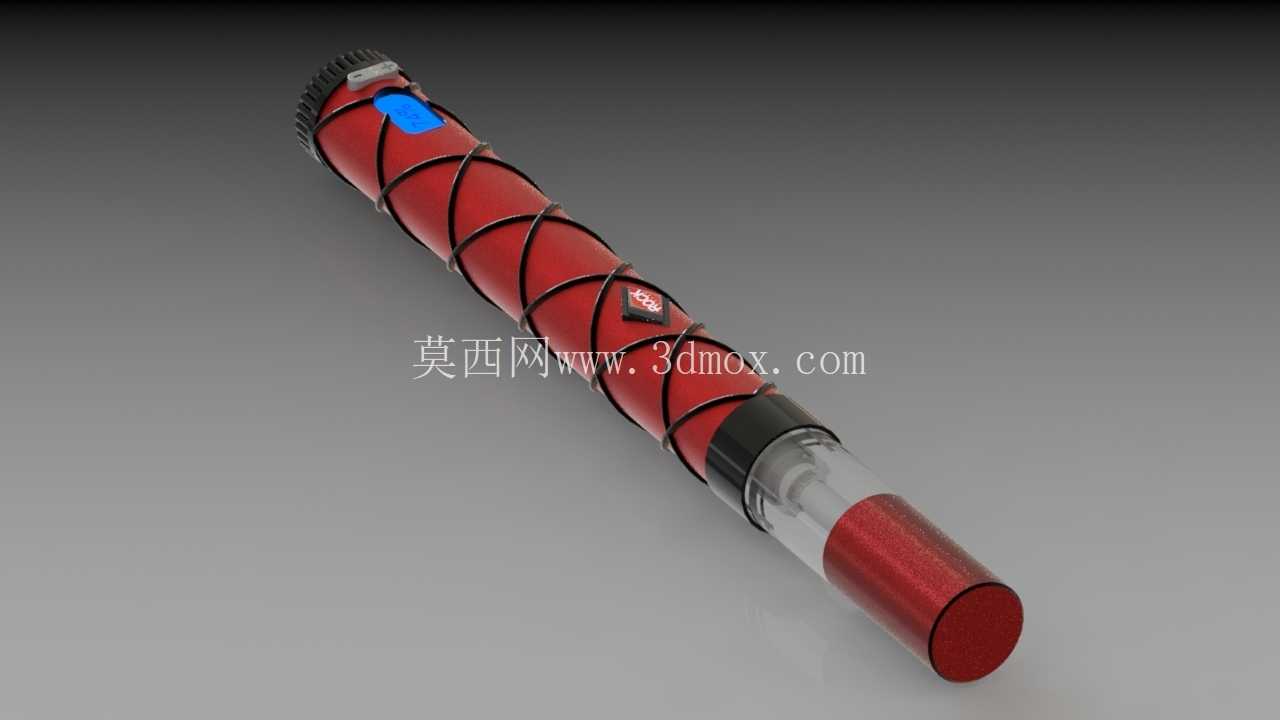

　　这款手持雾化装置的结构设计，首先围绕日常便携使用的核心场景展开，单手握持的圆柱主体直径控制在适配成年男性手掌合围的尺寸区间，整机长度刚好能放入常规牛仔裤侧袋，不会出现外露剐蹭的问题。主体外壳采用分段式结构，红色段为储油与雾化核心的容纳仓，表面做了细微的磨砂咬花处理，避免手汗较多时握持打滑，外层缠绕的黑色弹性绑带并非装饰件，而是兼具防滑与结构缓冲的作用——当设备意外从桌面高度跌落时，螺旋分布的绑带能率先接触接触面，分散冲击力，避免外壳直接磕碰掉漆甚至内部元器件错位。

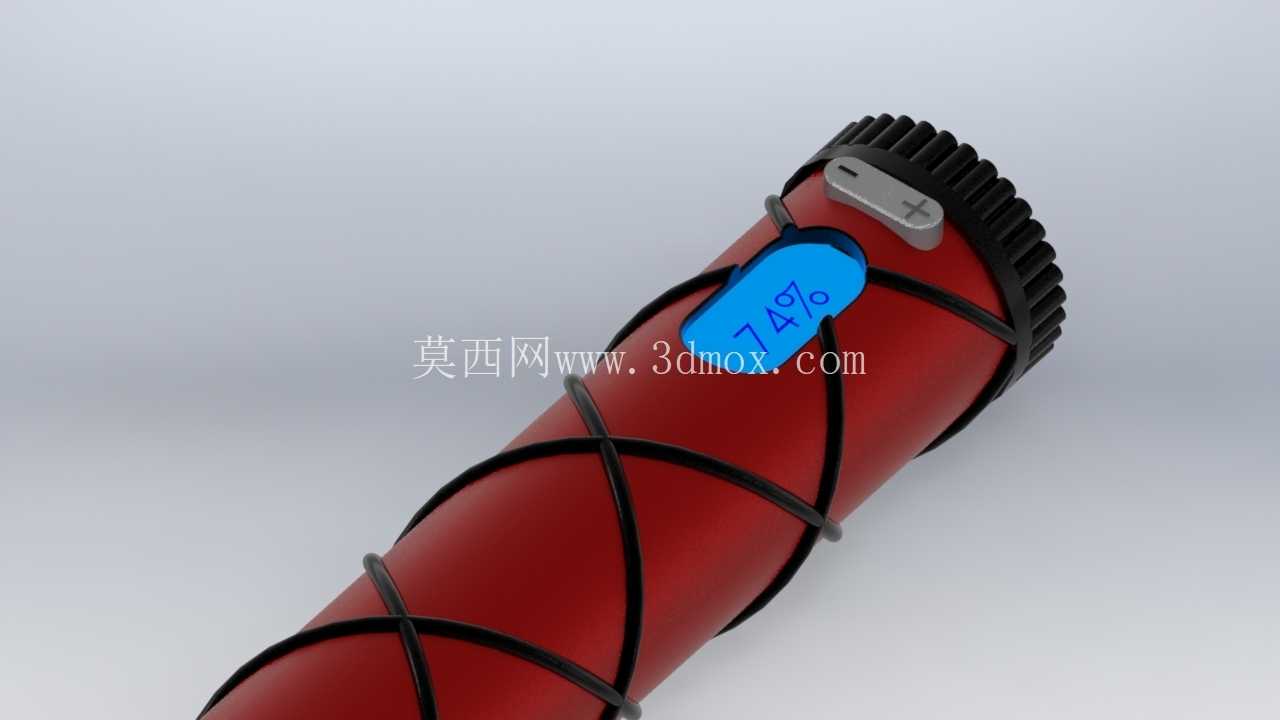

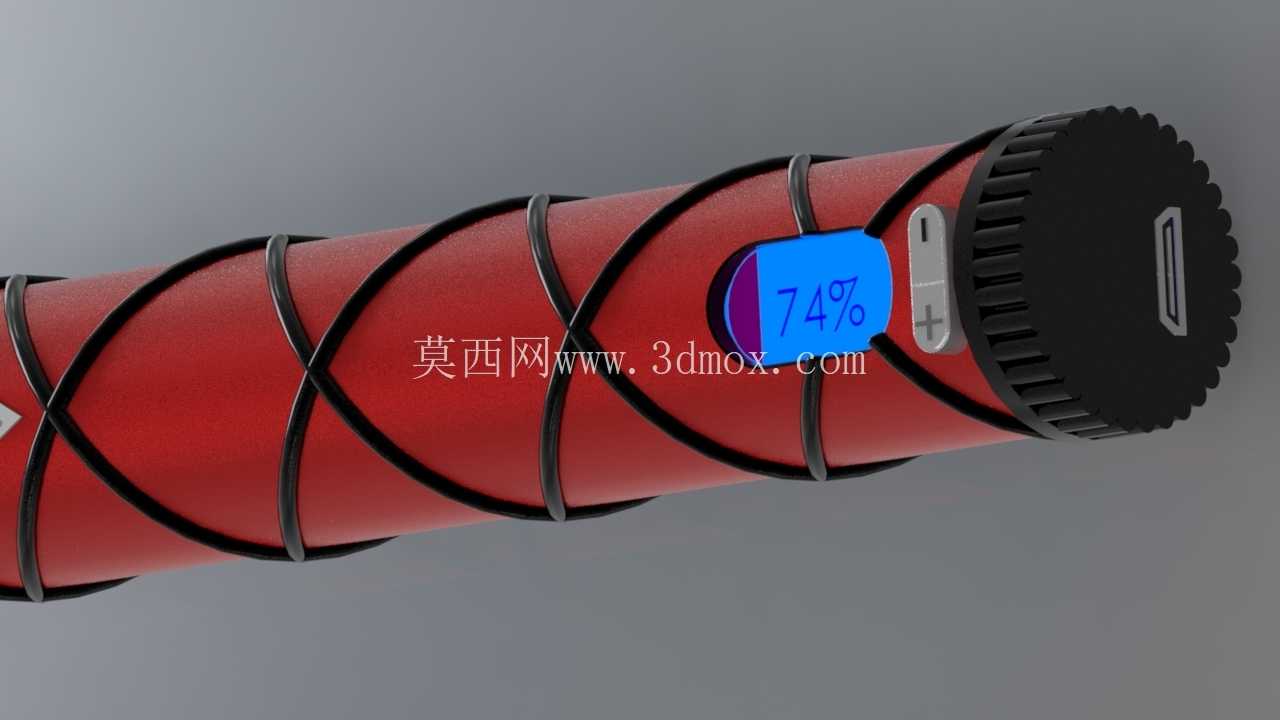

　　顶端的黑色齿状调节环做了等距的防滑齿设计，齿高0.8mm，齿间距1.2mm，刚好适配指腹转动的摩擦力需求，调节进气量时不需要刻意加大按压力度，戴薄款劳保手套操作也不会出现打滑空转的情况。侧边嵌入的金属调节按键做了内凹0.3mm的设计，按键表面的正负标识采用蚀刻填漆工艺，长期按压摩擦也不会出现标识磨损脱落的问题，按键的触发行程控制在1.5mm，触发压力设定在2.8N，既不会因为放在口袋里挤压误触发，也不会因为按压力度过大影响日常操作的手感。设计阶段特意规避了复杂的曲面拼接结构，整个主体外壳仅分为上下两个端盖与中间主仓三个注塑件，配合卡扣加超声波焊接的固定方式，不需要额外打螺丝固定，既减少了装配工序，也避免了螺丝孔位进油渗液的问题。

　　内部的雾化仓安装边界做了0.2mm的公差预留，适配市面上常规尺寸的成品雾化芯更换需求，不需要额外定制专用配件，降低用户后期的使用维护成本。电池仓与雾化仓之间做了双层密封胶圈的隔断设计，胶圈采用耐油腐蚀的氟橡胶材质，即使长期接触雾化冷凝液也不会出现溶胀变形，有效避免渗液漏液腐蚀电路的问题。顶端的吸嘴部分做了圆弧过渡处理，接触嘴唇的边缘做了R2的圆角，没有尖锐棱角，长时间含吸也不会出现硌嘴的问题，吸嘴与主体采用磁吸式连接，拆卸清理冷凝液时只需要直接拔下即可，不需要旋转拧动，操作更便捷。从结构强度角度考虑，主体外壳选用的是阻燃级ABS材质，壁厚均匀控制在1.8mm，既不会因为壁厚过大导致整机重量超标，也不会因为壁厚过薄出现按压凹陷的问题，绑带的固定槽在外壳注塑时一体成型，不需要后续二次加工粘胶，绑带嵌入槽内后不会因为长期拉扯出现移位脱落的问题。电路部分的安装位做了专门的筋位固定，电池与电路板之间预留了0.5mm的散热间隙，长时间连续工作时热量能通过间隙均匀散出，不会出现局部热量堆积导致外壳发烫的问题。

　　整个设备的装配顺序遵循从内到外的逻辑，先将电路组件与电池放入主仓固定，再安装雾化仓与密封胶圈，最后扣合上下端盖与绑带，整个装配流程不需要复杂的专用工装，普通流水线工人经过简单培训即可完成组装，单台装配耗时能控制在40秒以内，有效控制量产的人工成本。在实际使用场景中，这款设备既可以满足日常个人便携使用的需求，也能作为小型桌面雾化设备临时使用，底部做了平面度0.1mm的平整设计，竖直放在桌面时不会出现倾斜歪倒的问题，调节环的阻尼感经过多轮调校，转动时没有虚位，每一档的进气量变化都有清晰的手感反馈，用户可以根据自己的使用习惯精准调节进气大小，获得不同的雾化效果。
