内燃机分体式连杆传动结构

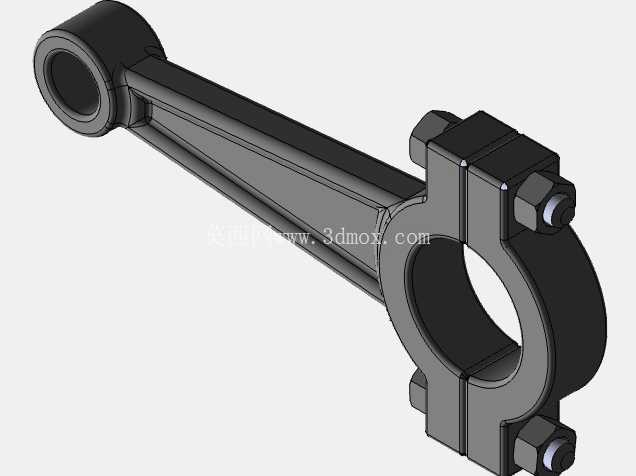

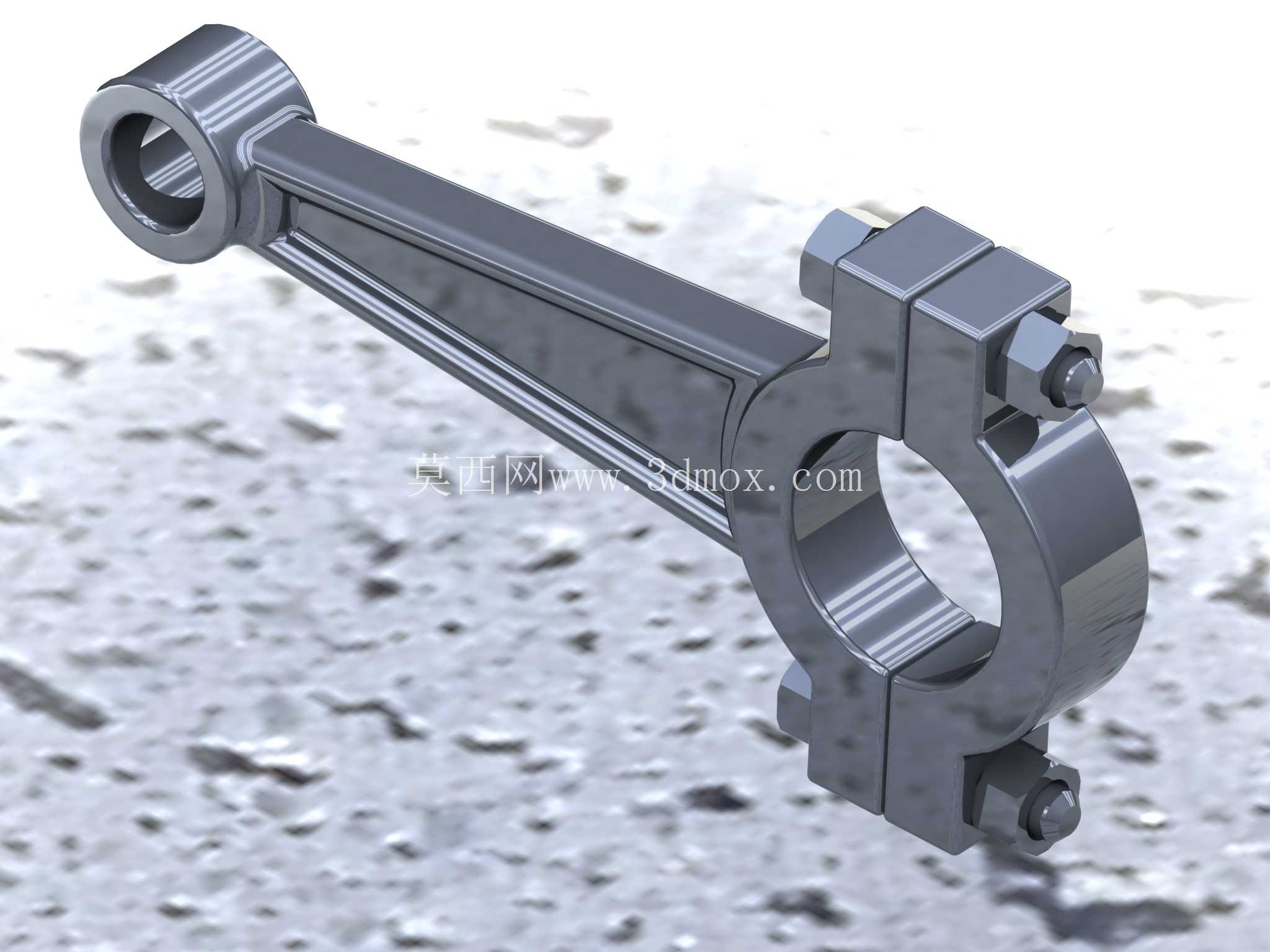

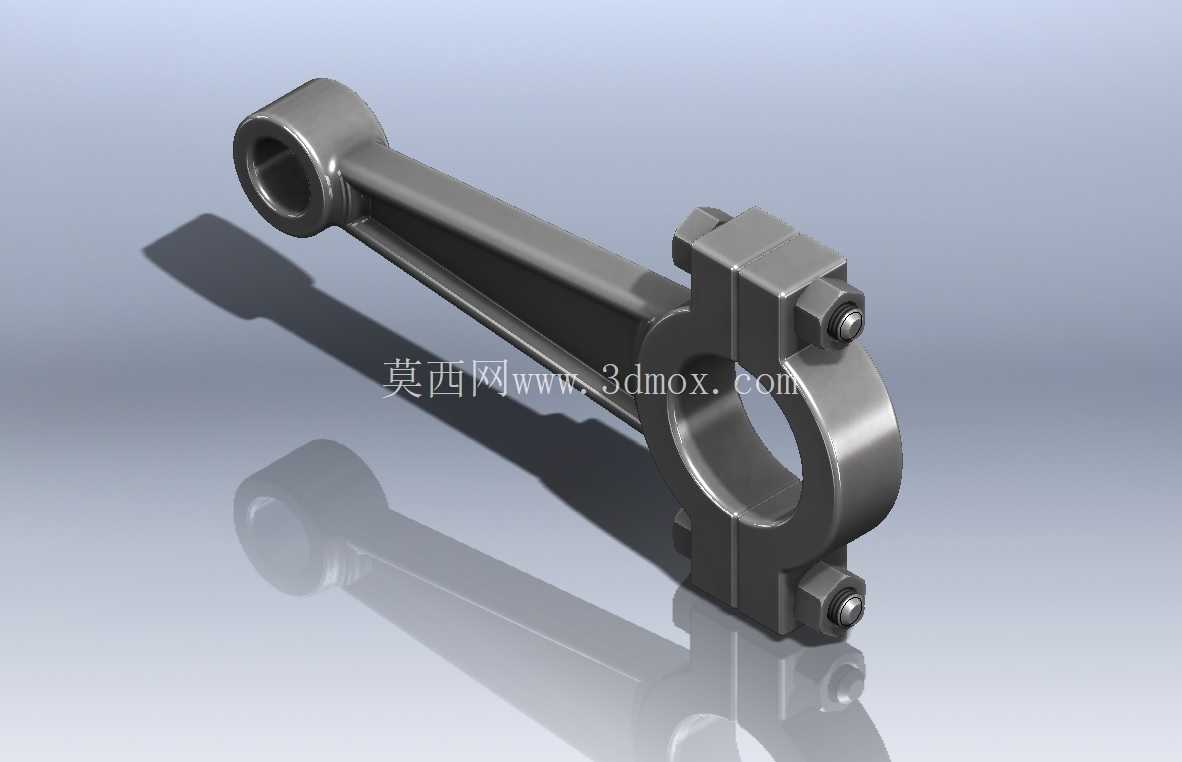

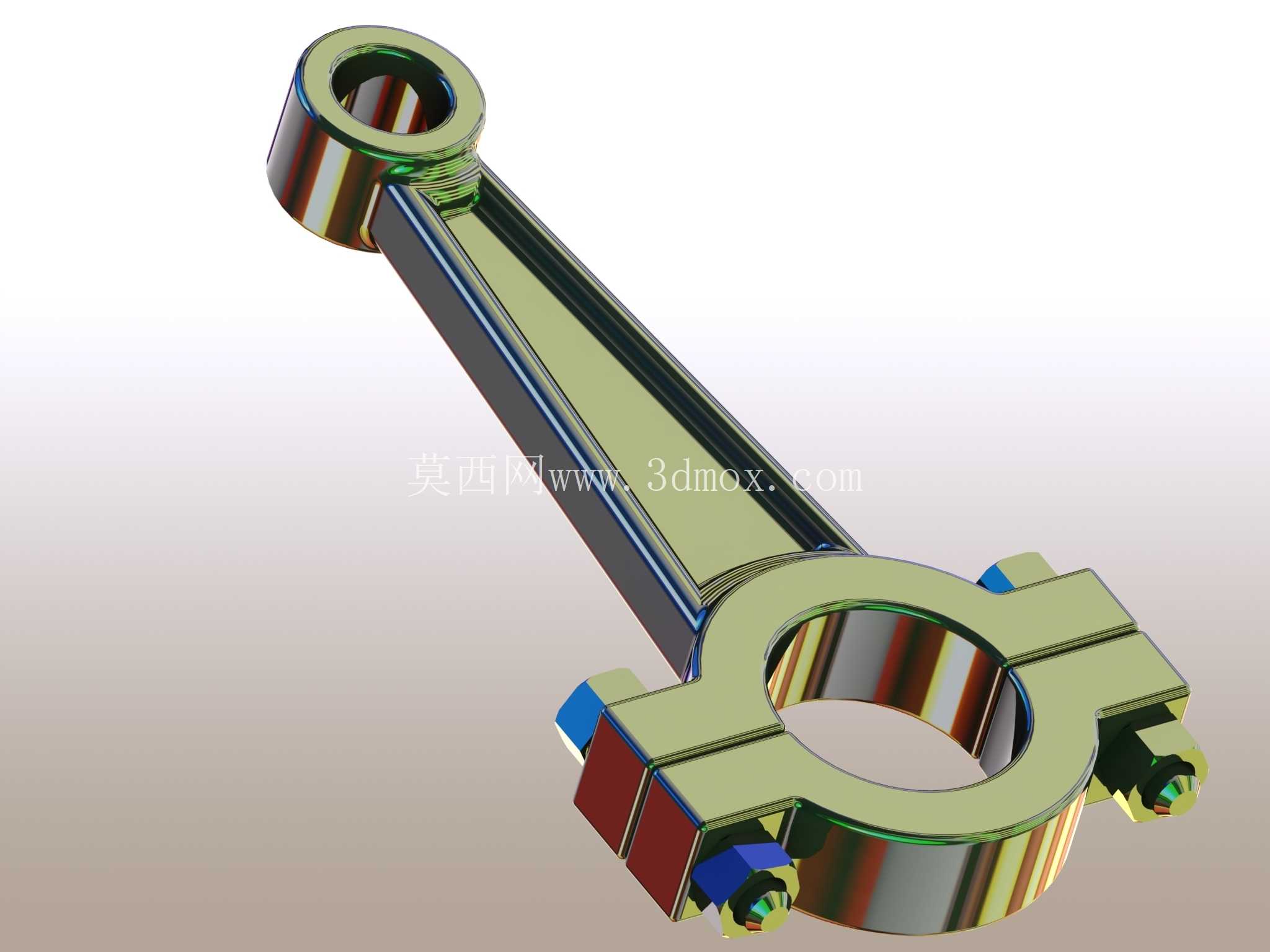

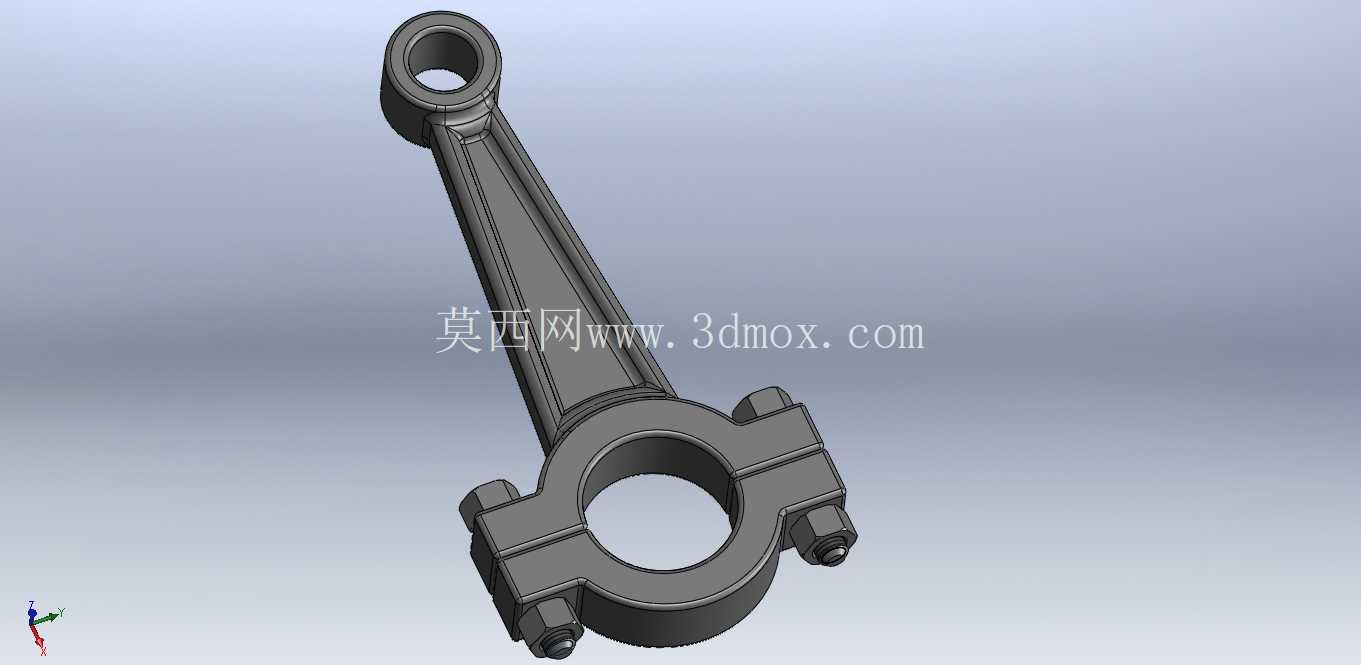

　　在往复式动力机械的传动链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定动力传递效率与整机运行寿命。这款分体式连杆采用小头整圆、大头剖分的经典结构布局，小头端设计为一体式光滑圆孔，用于通过活塞销与活塞组件铰接，孔壁预留了足够的衬套安装厚度，可在长期交变载荷作用下通过更换衬套降低维护成本，避免杆体整体报废。大头端采用水平剖分设计，配套两个高强度螺栓与自锁螺母实现轴瓦盖与杆身的紧固，剖分面经过精密贴合加工，可保证装配后大头圆孔的圆度公差，适配曲轴曲柄销的安装需求，剖分结构的设计也解决了整体式大头无法穿过曲轴轴颈的装配难题，大幅提升了发动机组装与后期检修的便利性。

　　杆身截面采用工字形变截面设计，从大头到小头平滑过渡，这种结构在保证整体抗弯、抗扭强度的前提下，尽可能降低了构件自身重量，减少往复运动过程中产生的惯性力，降低曲轴端的动载荷冲击，杆身表面做了圆弧过渡处理，避免应力集中导致的疲劳断裂问题，适配高转速工况下的长期交变载荷作用。从安装边界来看，小头端的孔径尺寸匹配常规中小排量内燃机的活塞销规格，中心距参数符合对应排量机型的压缩比设计要求，大头端的内孔直径适配对应规格的曲轴曲柄销，螺栓孔的孔距与孔径严格按照螺纹连接的强度要求设计，可保证在爆发压力冲击下连接副不出现松动、剪切失效问题。

　　实际应用场景中，这类连杆广泛适配单缸、多缸汽油机、柴油机以及小型通用动力机械，除了传统内燃机领域，在往复式压缩机、冲压设备的曲柄滑块机构中也可通过尺寸调整实现复用，核心作用是将活塞端承受的燃气爆发压力平稳传递给曲轴，将直线往复运动转化为旋转扭矩输出。设计过程中需要重点校核杆身的疲劳强度、大头螺栓的预紧力、大小头孔的形位公差，尤其是大小头孔的平行度公差，会直接影响活塞销与曲柄销的偏磨情况，若平行度超差，会导致活塞运行过程中出现偏缸，加剧缸套与活塞环的磨损，严重时甚至会出现拉缸、连杆断裂等恶性故障。

　　这款模型的结构细节还原了连杆的所有关键特征，包括大头端的定位止口、螺栓头的沉台、杆身的拔模斜度、小头端的润滑油孔预留位，可直接用于结构教学、装配干涉检查、运动仿真分析等场景，帮助设计人员快速理解连杆的工作原理与装配逻辑，在进行同类型产品改型设计时，可基于该基础结构调整中心距、孔径、杆身截面参数，快速适配不同排量、不同工况的动力设备需求，大幅缩短前期结构设计的周期。
