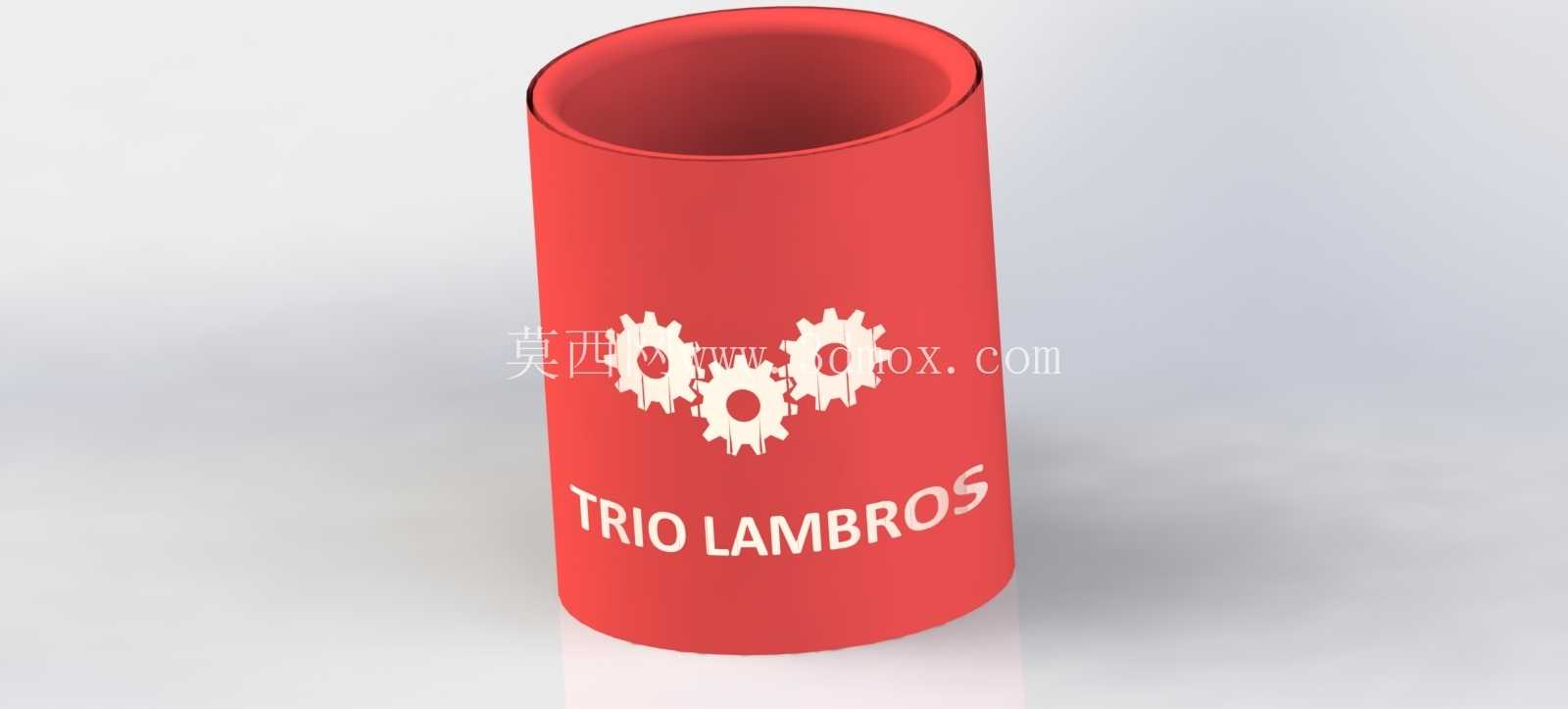

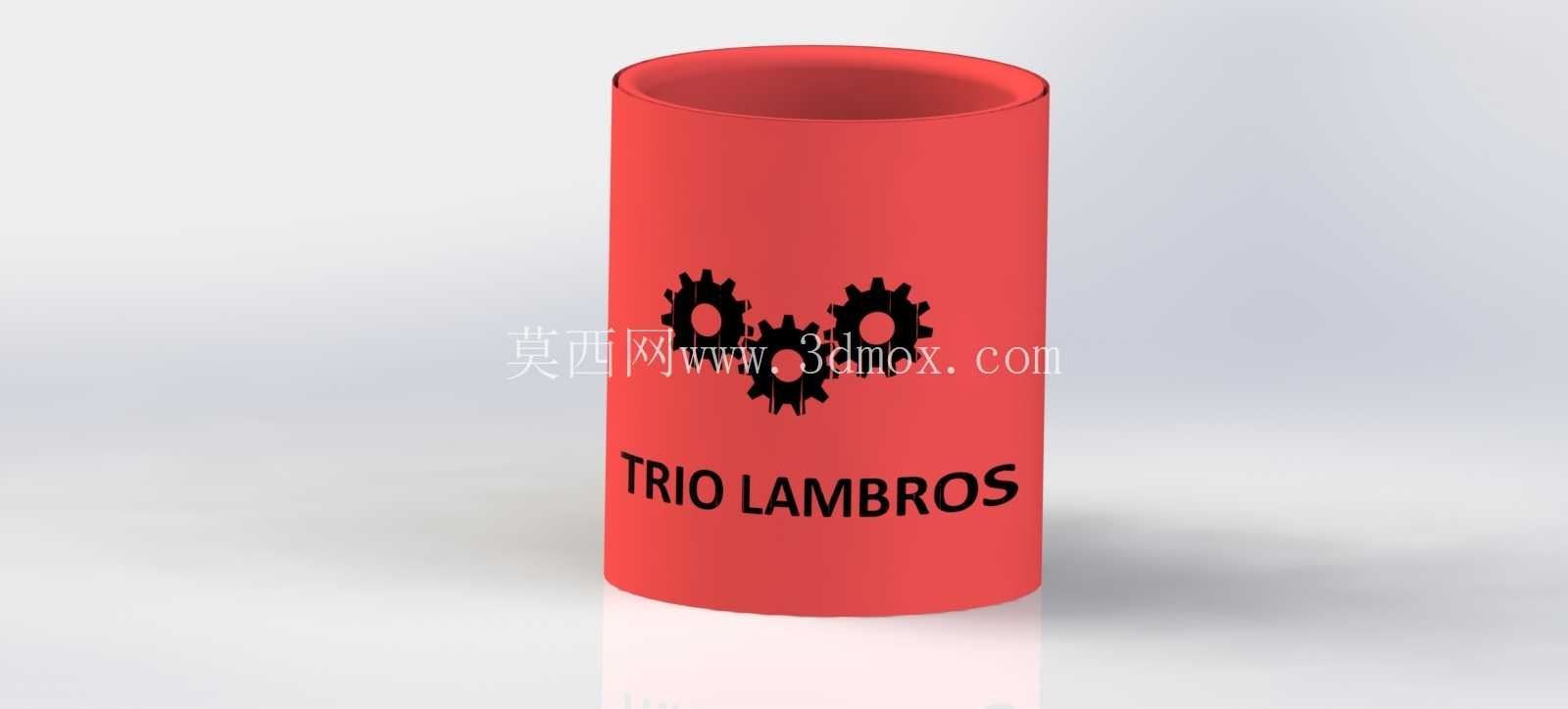

带标识直筒红色咖啡杯结构设计

这款直筒式杯体的设计，最初是面向办公场景、休闲餐饮区域的日常盛具需求展开，区别于常规带把手马克杯的结构，无把手的直筒构型能够最大化压缩堆叠存储的占用空间，在批量收纳、餐具柜规整摆放时，同规格杯体可直接纵向叠放，相比带把手款式能节省近40%的横向摆放空间，适配连锁咖啡店外带杯架、企业茶水间置物格、展会饮品区集中摆放等多类场景的空间约束。从结构设计逻辑来看，杯体采用等壁厚直筒构型，侧壁厚度均匀控制在2mm区间，既保证手持时的结构强度，避免盛装高温饮品时侧壁过度导热造成握持烫伤，也能在注塑或者冲压成型过程中保证料流（或板材延展）的均匀性，减少成型过程中出现的壁厚不均、局部应力集中问题，杯口位置做了1.5mm的外翻卷边处理，一方面能够消除切口的锐边风险，避免日常使用、清洗过程中划伤手部，另一方面卷边结构能够提升杯口的结构刚度，减少长期使用过程中杯口受外力挤压出现的变形量，同时外翻结构也能适配常规尺寸的杯盖、密封硅胶圈，满足外带场景下的防漏需求。杯底位置设计有0.8mm深度的内凹沉台，沉台外径比杯身外径小3mm，放置在光滑桌面时，沉台形成的微小负压腔能够提升杯体放置的稳定性，减少轻微触碰下的滑移倾倒风险，同时内凹结构能够避免杯底直接与桌面完全贴合，在桌面残留少量水渍时不会形成水膜吸附，拿起杯体时不会出现连带抬升桌面垫、或者因吸附力造成的杯体晃动洒液问题。杯身表面的标识区域采用平面预留设计，没有做凸起或者凹陷的结构特征，一方面是为了降低成型过程中的模具复杂度，减少侧抽芯或者局部蚀纹的工艺成本，另一方面平整的侧壁能够适配丝印、转印、贴膜等多类表面标识工艺，不管是批量印制品牌logo，还是做个性化定制图案，都不需要额外调整杯体的基础结构，通用适配性更强。从尺寸边界来看，这款杯体的整体高度控制在120mm，杯身外径75mm，内部盛装容积约为450ml，刚好满足常规中杯咖啡、茶饮的盛装容量需求，外径尺寸适配成年男性、女性的常规握持手型，单手握持时手指能够完全环抱住杯身，不会出现直径过粗握持费力、或者直径过细重心过高容易倾倒的问题。在实际使用场景的适配性上，这款杯体既可以作为陶瓷、密胺材质的日常餐饮盛具，也可以基于该结构做金属材质的衍生设计，适配户外露营、车载杯架等场景的使用需求，直筒构型的结构也方便后续加装隔热套、防滑套等附属配件，不需要对杯体主体结构做二次修改。设计过程中特意规避了复杂的曲面造型，整体结构以直壁、圆角过渡为主，所有过渡位置的圆角半径均不小于1mm，既避免了应力集中造成的结构破损，也能降低清洗过程中的卫生死角，日常手洗或者洗碗机清洗时，水流能够直接冲刷到所有内壁位置，不会残留咖啡渍、茶渍等污垢。杯身的壁厚均匀性设计，也让该结构能够适配多种加工工艺，不管是塑料注塑成型、金属板材冲压拉伸成型、还是陶瓷注浆成型，都不需要对结构做大幅调整，能够跨工艺复用三维结构模型，减少不同材质生产时的重复建模工作量。从结构强度验证的角度来看，直筒构型的杯体在承受轴向压力时的受力分布均匀，日常堆叠存放时，即使叠放5-6个同规格杯体，最下方的杯体也不会出现侧壁变形、杯口开裂的问题，相比上宽下窄或者带异形曲面的杯型，仓储运输过程中的抗挤压能力更强，能够降低物流环节的破损率。
