快挂式便携钥匙扣挂具结构设计

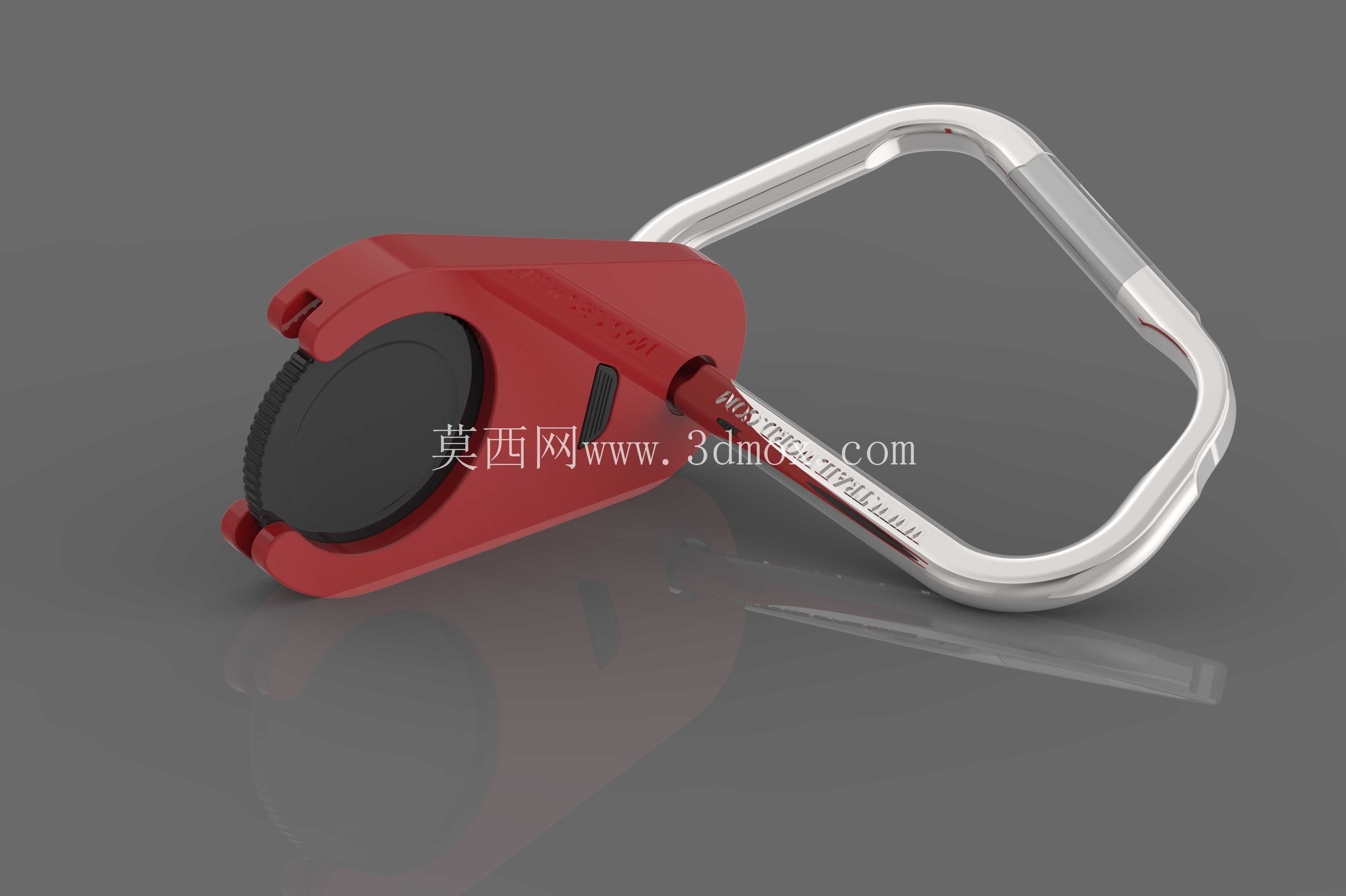

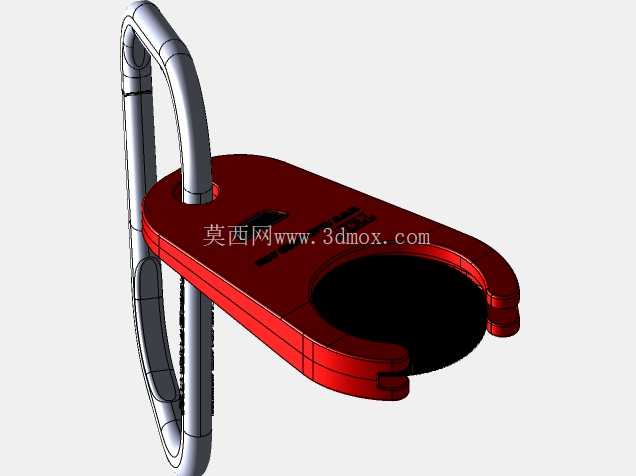

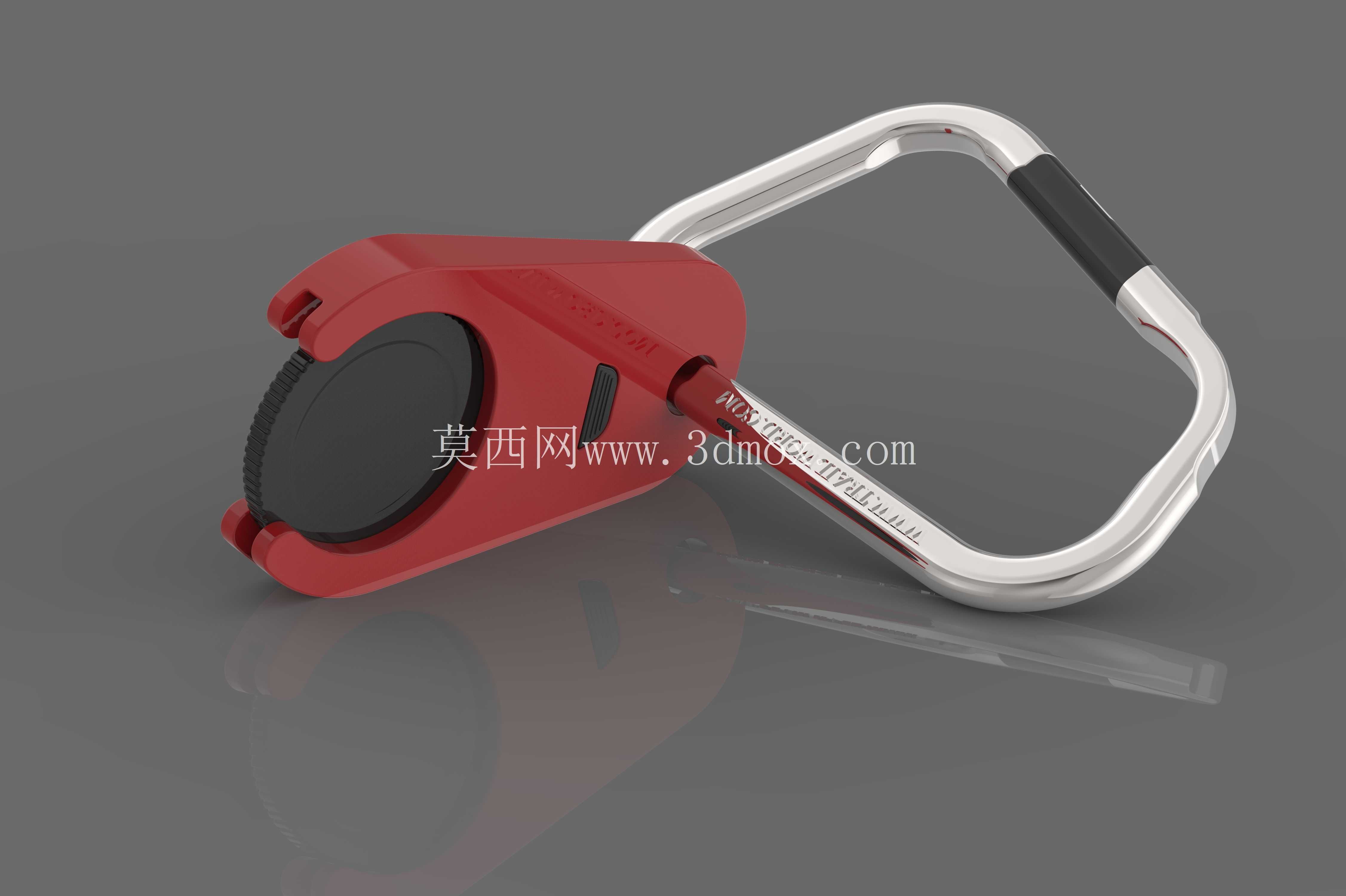

　　日常随身物品的便携挂接结构，往往是容易被忽略的五金设计细节，这款快挂式钥匙挂具，核心解决的是传统钥匙环穿取不便、挂载后易晃动剐蹭、小配件易丢失的实际使用痛点。从结构组成来看，整套挂具分为快挂主体、连接环、附件挂载座三个部分，快挂主体采用D型轮廓设计，开口端设置弹性自锁结构，无需额外工具即可单手完成挂接与摘取操作，挂接在背包织带、裤袢上时，D型的平直边能够贴合挂载基面，减少日常行动中挂具转动剐蹭衣物的概率。连接环采用圆角过渡的多边形截面，既保证了足够的抗拉强度，又避免了圆形环容易随意转动导致挂载物品缠绕的问题，环体与快挂主体、挂载座的连接位置都做了沉孔式限位，连接销轴完全藏入结构内部，不会突出表面勾挂织物纤维。

　　附件挂载座采用包覆式结构设计，内部预留了标准尺寸的空腔，可以放置小型门禁芯片、备用SIM卡或者微型工具片，座体与连接环的连接位置设置了阻尼转轴，挂载的物品能够随重力自然下垂，不会随着人体行动随意翻转磕碰。设计过程中首先确定的是快挂部分的开合行程，常规裤袢与背包织带的厚度在2-5mm区间，因此快挂开口的有效开合距离设置为8mm，既能够轻松穿过绝大多数挂载基面，又不会因为开口过大导致自锁结构失效，快挂的挂钩部分做了15度的内倾角度，挂接后挂钩尖端指向挂具主体内侧，即使自锁结构意外触发解锁，挂具也不会直接从挂载基面上滑落。

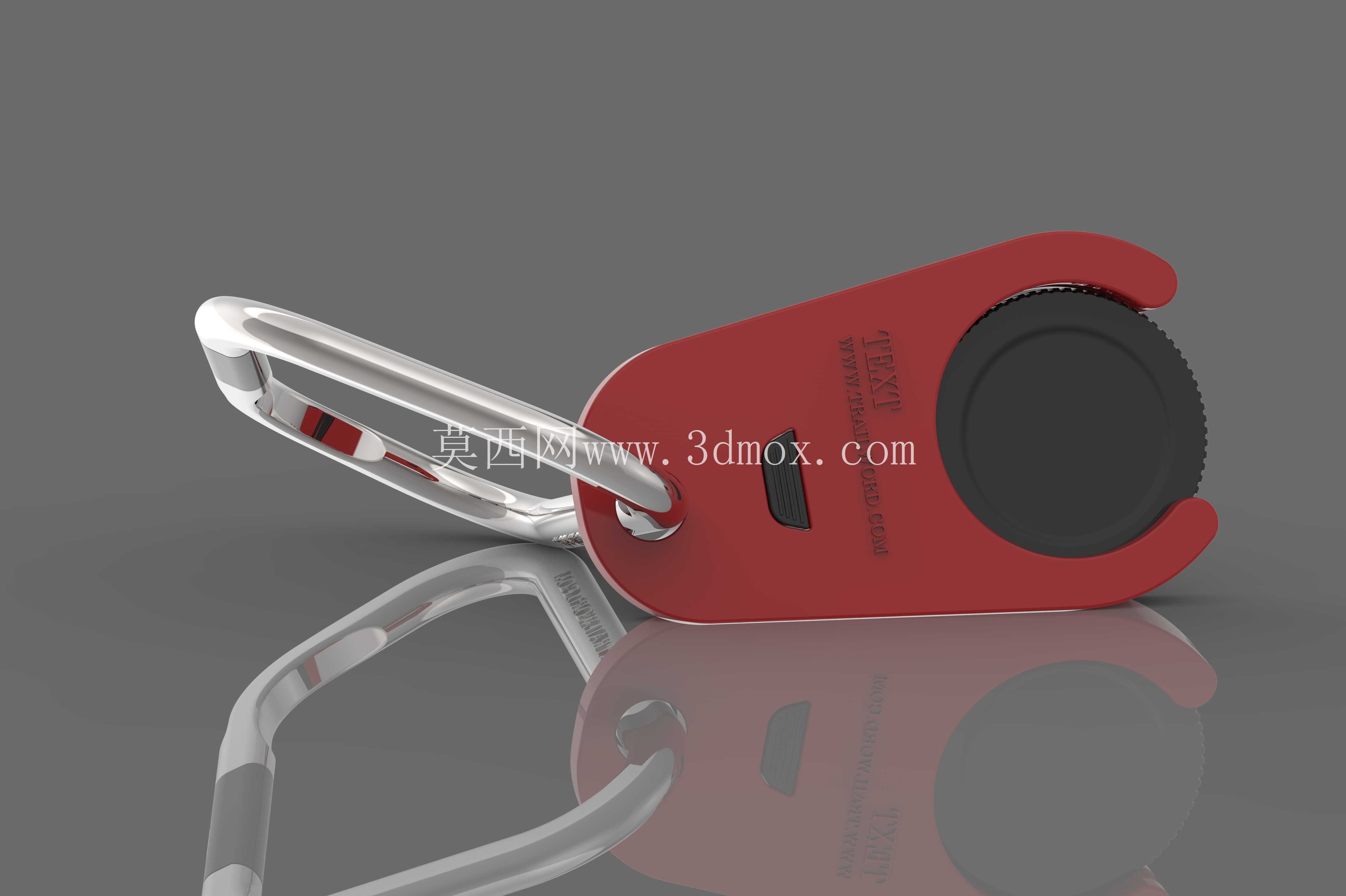

　　挂载座的外形采用贴合手指弧度的曲面设计，需要打开挂载座取放内部物品时，单手握持即可通过侧边的卡扣开启，座体的闭合位置设置了一圈密封凸缘，日常使用中能够阻挡汗水、灰尘进入空腔内部，避免内部放置的芯片、金属配件出现氧化锈蚀问题。整套结构的受力路径经过反复校核，快挂主体的最大受力位置设置在挂钩根部与自锁结构的接触位置，日常挂载总重量不超过1kg的钥匙、小配件时，结构的安全系数能够达到5倍以上，即使出现意外拉扯，首先发生形变的位置也是连接环的过渡段，不会出现快挂突然断裂导致物品掉落的情况。外形尺寸方面，整套挂具闭合状态下总长度为72mm，快挂主体的最大宽度为38mm，挂载座的厚度为12mm，整体尺寸控制在口袋收纳的舒适区间内，放入裤兜时不会因为棱角突出产生明显的异物感。安装边界上，快挂部分适配的挂载基面厚度范围为1-6mm，连接环可以兼容常规尺寸的钥匙环、扁形钥匙挂片，挂载座的内部空腔尺寸为25mm直径的圆形区域，能够容纳市面上绝大多数标准尺寸的门禁卡芯片与微型随身配件。

　　实际使用场景中，这款挂具除了挂载钥匙之外，也可以作为小型户外工具的快挂连接件，挂载迷你手电、开瓶器等随身小工具，自锁结构的触发力设置为15N，日常行动中的晃动、轻微触碰不会触发解锁，需要摘取时用拇指向上推动自锁拨片即可单手操作，拨片表面做了防滑纹理设计，即使手部有汗水也能够顺利操作。结构细节上，所有的棱边位置都做了R0.5以上的圆角处理，不会出现锐边割手的问题，挂载座的外表面可以做不同的表面处理，适配不同的使用场景需求，连接销轴采用过盈配合压装，日常使用中不会出现销轴松脱掉落的问题。
