内燃机连杆上部结构三维设计

　　在往复式动力机械的传动链路里，连杆上部是衔接活塞销与杆身的核心受力段，其结构合理性直接决定整机运行的可靠性与寿命表现。从实际工况来看，这部分结构需要持续承受活塞往复运动传递的交变冲击载荷，既要在做功冲程传递爆发压力，也要在进气、压缩、排气冲程配合完成活塞的往复导引，因此结构设计上优先保证大端与小端的同轴度公差，同时兼顾杆身的抗弯抗扭截面特性。

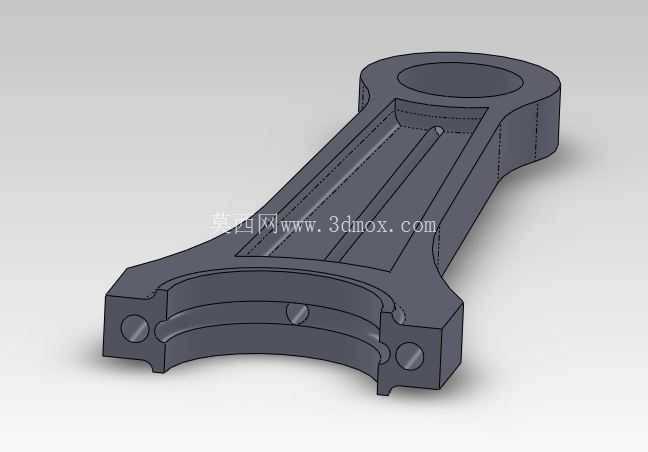

　　从结构细节来看，该连杆上部的小端采用整圆式衬套安装位，内孔预留了衬套压装的过盈量边界，端面设计有定位凹点，可避免衬套工作过程中出现周向转动，保证润滑油孔的对位精度。杆身部分采用工字形截面构型，相较于等截面矩形结构，在同等重量下可提升30%以上的抗弯截面模量，同时在杆身两侧设计有贯通的加强筋，筋条高度沿杆身受力梯度渐变，靠近小端位置筋条高度较低，向大端方向逐步提升，匹配交变载荷下的应力分布规律，避免应力集中导致的疲劳断裂。大端部分采用分体式对接结构，对接面设计有两个定位销孔，用于安装定位套筒，保证连杆盖与杆身的装配对位精度，螺栓安装位采用沉孔设计，可避免螺栓头部突出杆身轮廓，减少曲轴运转过程中的干涉风险。

　　在实际装配场景中，该部件的小端通过活塞销与活塞内部的销座连接，安装时需要保证活塞销与小端衬套的配合间隙控制在0.01-0.03mm区间，间隙过小会导致润滑不足出现烧蚀，间隙过大则会产生冲击异响。大端部分与连杆盖配合后夹持在曲轴的连杆轴颈上，轴瓦安装在大端内孔与轴颈之间，装配时需要按照对角分次拧紧的方式紧固连接螺栓，保证大端孔的圆度公差不超过0.005mm，避免轴瓦出现偏磨。从安装边界来看，该连杆上部的外形轮廓需要避让曲轴箱内部的加强筋与冷却油道，杆身侧面与曲轴平衡块的最小间隙预留不小于3mm，防止高速运转过程中出现运动干涉。

　　设计过程中，首先需要根据发动机的额定爆发压力计算连杆的最大受力载荷，确定小端孔、大端孔的内径尺寸以及杆身的最小截面面积，再通过有限元分析对杆身的应力分布进行迭代优化，将最大应力点控制在材料疲劳极限的60%以内。针对大端对接面的位置，特意加大了圆角过渡半径，避免截面突变带来的应力集中，同时在螺栓孔周边设计了凸台结构，提升螺栓连接的局部刚度，减少拧紧过程中的孔位变形。润滑油道的设计采用斜向贯通孔，从小端衬套油槽直接连通大端轴瓦油槽，可借助曲轴运转时的飞溅润滑油实现持续润滑，无需额外配置压力润滑油路，简化了整体结构。

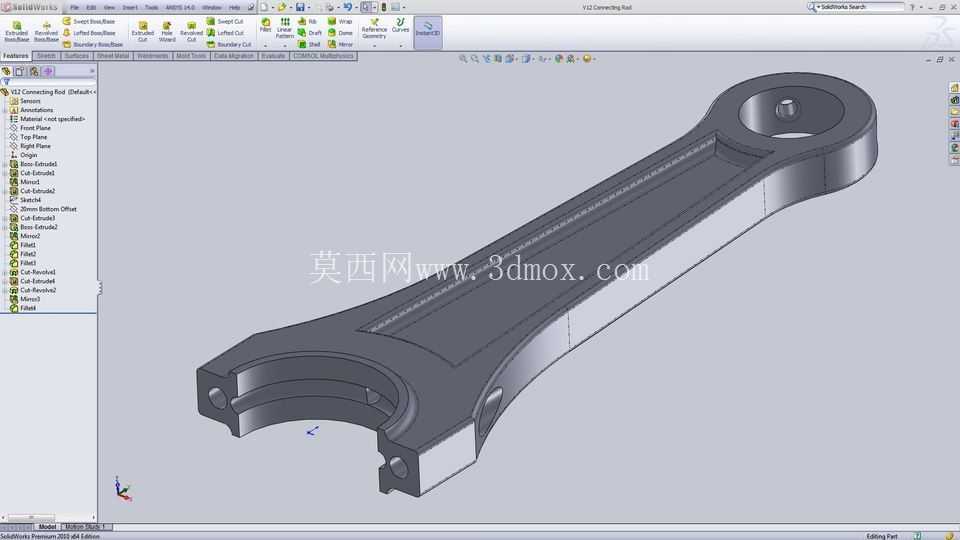

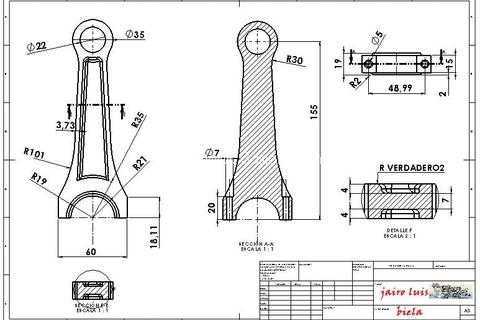

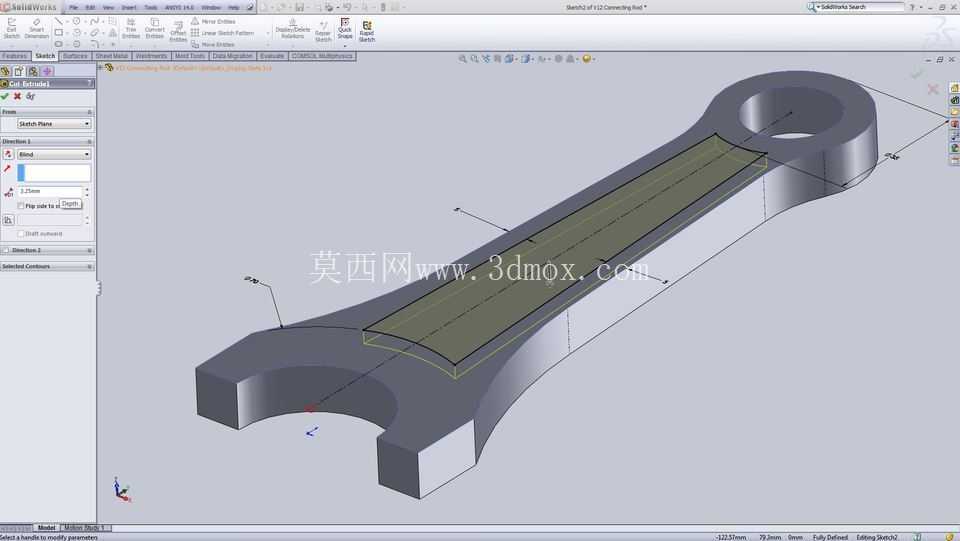

　　在实际应用场景中，这类连杆上部结构广泛应用于小排量汽油机、通用动力柴油机以及部分往复式压缩机的传动机构中，不同应用场景下的尺寸差异主要集中在大小端孔的直径、杆身长度以及螺栓孔的中心距上，核心的截面构型与加强筋设计逻辑基本一致。建模过程中需要重点关注各配合面的形位公差标注，尤其是大小端孔的平行度、圆柱度以及对接面的平面度，这些参数直接影响后续零件加工的合格率与装配后的运行表现。对于结构设计从业者而言，这类零件的建模需要平衡结构强度与轻量化需求，在保证受力安全的前提下尽可能减少不必要的材料冗余，降低往复运动件的惯性质量，从而提升发动机的响应速度与运行平顺性。
