宫廷装饰吊扇三维结构造型设计

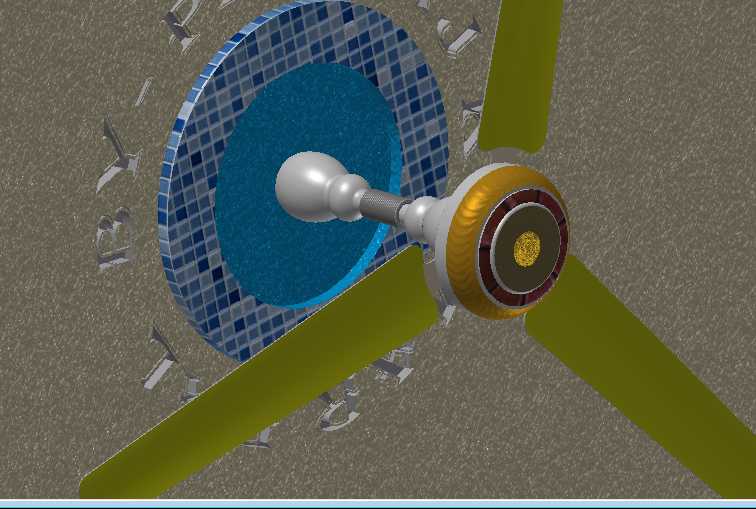

　　该造型围绕高净空室内空间的空气循环与装饰需求展开，主体采用吊顶中心安装方式，电机座通过吊杆与顶部装饰盘连接，三片长叶片沿周向均布，旋转覆盖范围较大，适合厅堂、会所、主题餐厅及具有异域装饰风格的居住空间使用。与普通家用吊扇相比，该方案在满足送风功能的同时，把顶部安装区域作为视觉重点处理：吊顶板中央设置环形装饰构件，外圈布置细密纹理，中心以蓝色内凹面承托吊杆，形成类似宫廷顶灯的装饰效果；吊杆中段加入球形过渡节点，下端电机外壳采用金色与深色相间的分层造型，使设备在静止状态下也能成为空间顶面的陈设元素。

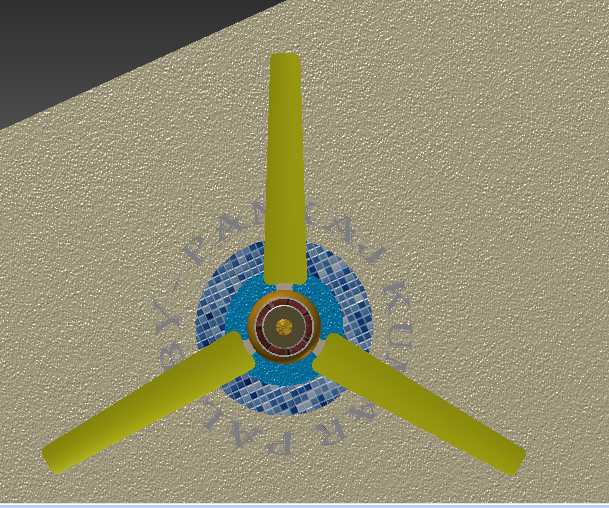

　　从结构布置看，叶片采用狭长平直形态，根部与电机输出端连接，叶尖向外伸展后形成较大的扫风直径。建模时需要重点控制叶片安装角、叶根连接面和旋转包络面：叶片并非水平薄板，而是沿长度方向保持一定扭角，使旋转时能够持续推动空气向下流动；三片叶片之间按120度对称分布，质量与气动载荷均衡，可降低运转时的周期性振动。顶部装饰盘与建筑顶板之间应预留固定件和接线空间，吊杆长度决定扇体离地高度，实际选型时需结合层高调整，确保叶片下方保留足够安全净距，同时避免扇体过低造成压迫感。

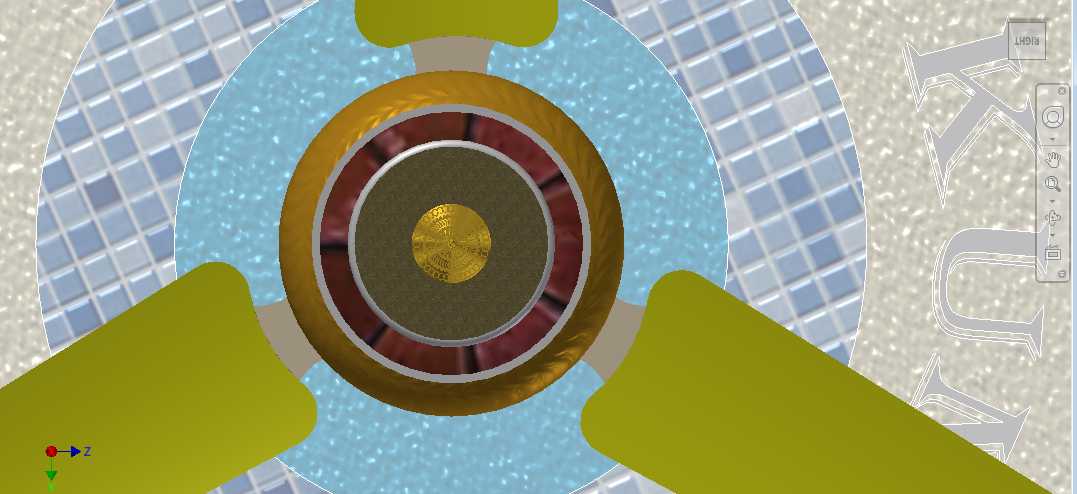

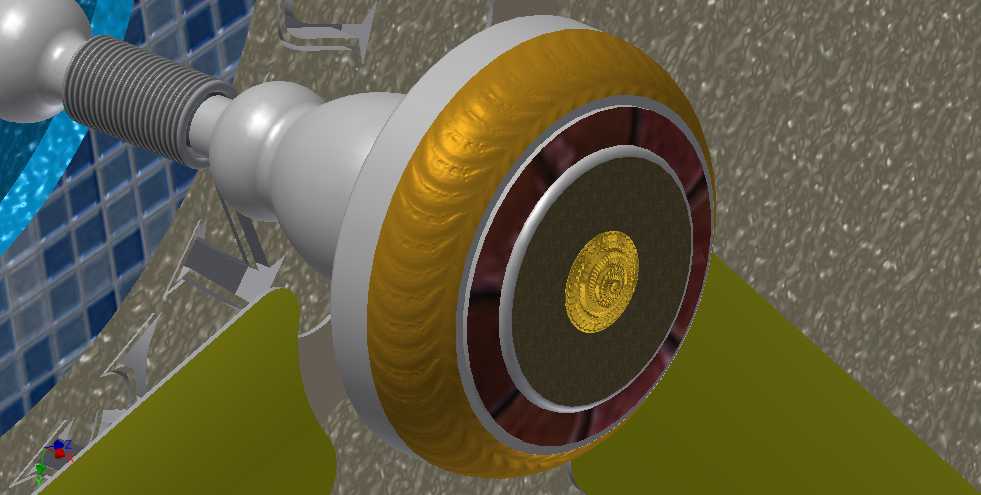

　　电机部分位于吊杆下方，是承托叶片和传递扭矩的核心区域。外观上，电机壳被处理为圆润的回转体，上部收窄并与吊杆衔接，下部设置端盖和装饰环；内部结构虽未在外观模型中完全展开，但三维设计时应预留定子、转子、轴承位和走线通道。叶片根部接头需要承受旋转离心力和气动弯矩，连接孔位、加强筋和压紧面不能只按视觉曲面处理，应保证装配后叶片端面贴合可靠。对于工程深化而言，电机外径、吊杆直径、叶片弦长和叶尖扫掠圆之间存在明确边界关系，任何外观缩放都应同步校核安装间隙与运动干涉。

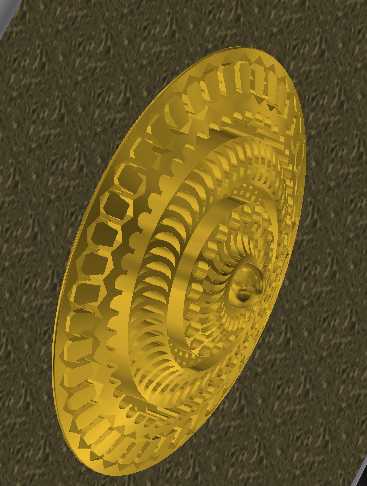

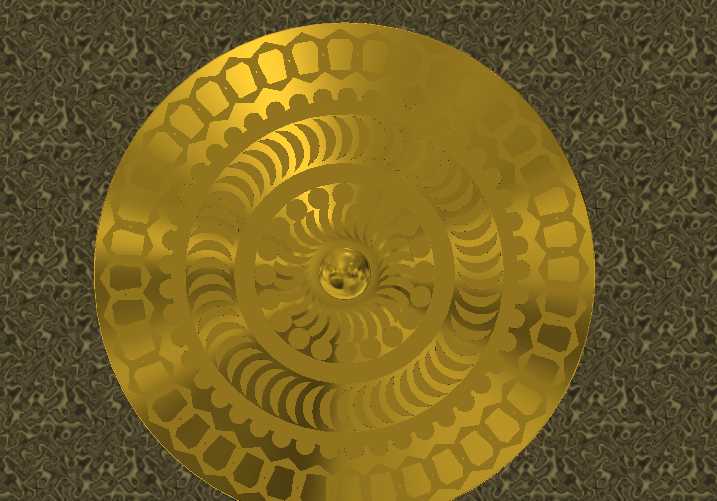

　　顶部环形装饰件的建模思路偏向建筑装饰与电器结构的结合。环形外圈纹理细密，既可以理解为装饰齿边，也可作为灯具或雕花面板的造型基础；中心蓝色区域与吊杆形成色彩对比，使视线集中在吊顶中央。该构件不能脱离安装面独立设计，背部需要贴合顶板或预埋底座，周边留出紧固件、接线盒和维护操作位置。若后续加入照明功能，环形区域还可分割为透光罩、灯板安装槽和散热间隙，此时模型应进一步区分装饰面与功能面，避免外观造型封闭导致灯具热量无法散出。

　　应用场景上，这类吊扇并不追求紧凑小巧，而是强调大空间内的慢速大风量循环。叶片转速相对较低时，通过较长叶尖线速度获得连续气流，送风范围比桌面扇和台立扇更广，适合在层高较大的厅堂中形成自上而下的空气流动。装饰属性则要求整机轮廓与顶面风格统一，因此金色电机、绿色叶片和蓝色顶盘之间的色彩关系被明确区分，便于后期渲染材质替换。结构工程师在复用该造型时，可先固定顶部安装盘和电机轴线，再根据房间尺寸调整吊杆长度与叶片长度；叶片扫风圆外缘与墙体、灯具、梁位之间应保留安全间隙，吊顶内预埋件需承受整机重量与长期动载。

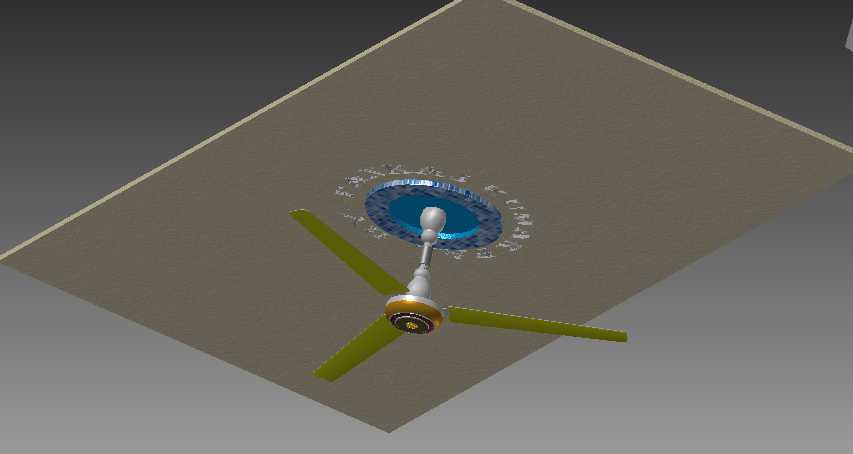

　　从三维建模流程看，回转类零件适合通过旋转草图建立主体，再对电机外壳、装饰环和端盖进行分层抽壳；叶片可先建立叶根到叶尖的引导曲线，再以不同截面放样形成扭面，最后阵列得到三片均布结构。顶部吊顶板用于表达安装边界，并非产品自身零件，但在干涉检查中非常关键：它能够直观呈现装饰盘、吊杆、电机和叶片相对于建筑顶面的位置关系。整体模型把送风设备、装饰构件和安装环境放在同一坐标系下，适合用于方案展示、结构比例评估、装配间隙校核以及后续工程详图深化。
