土壤密实度电振动检测装置结构设计

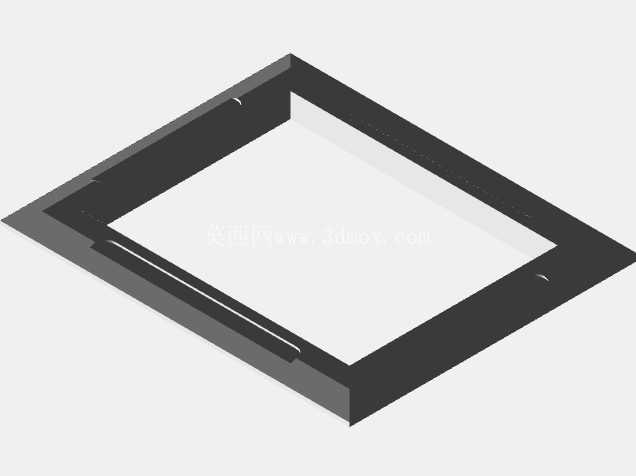

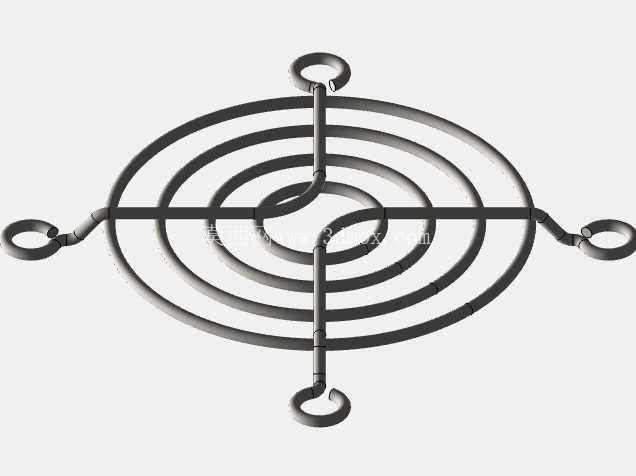

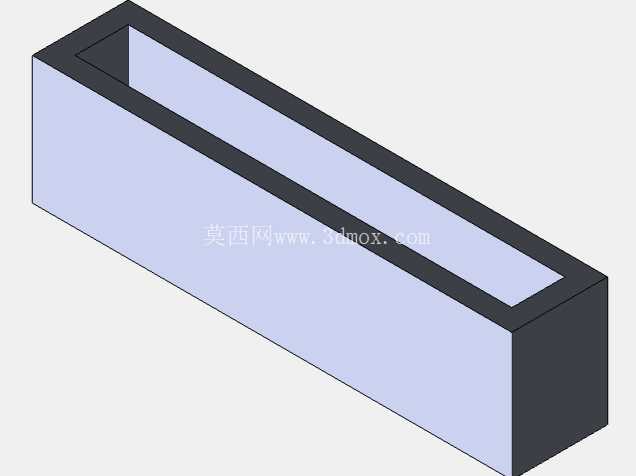

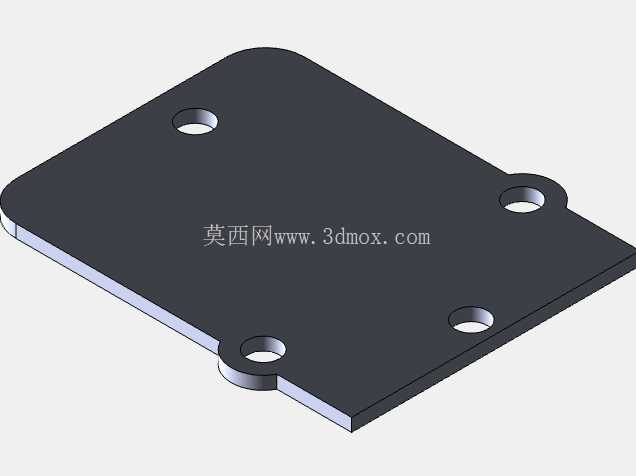

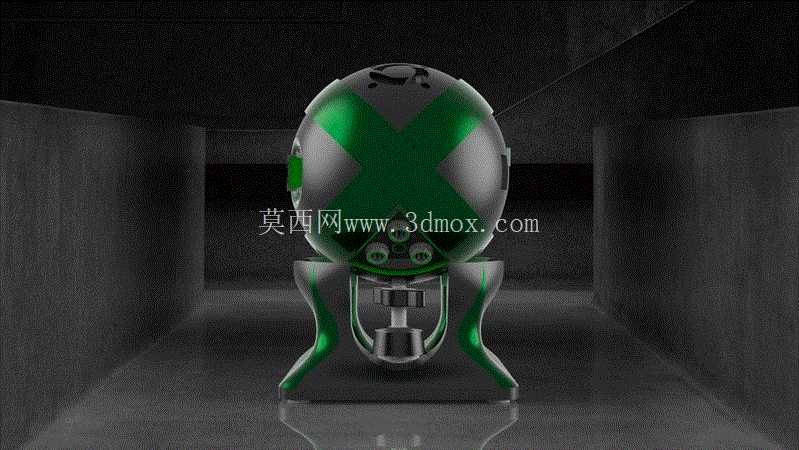

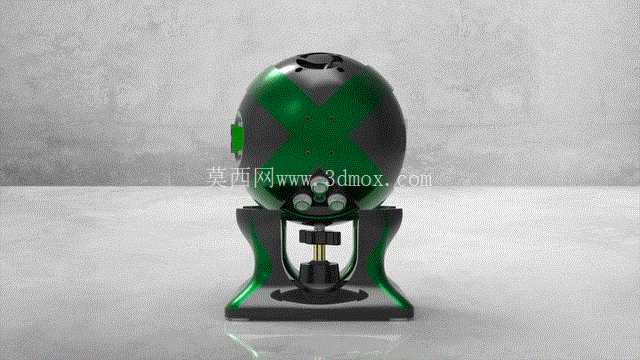

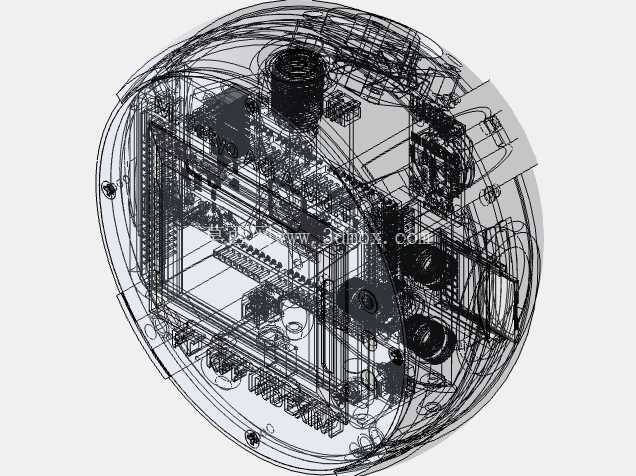

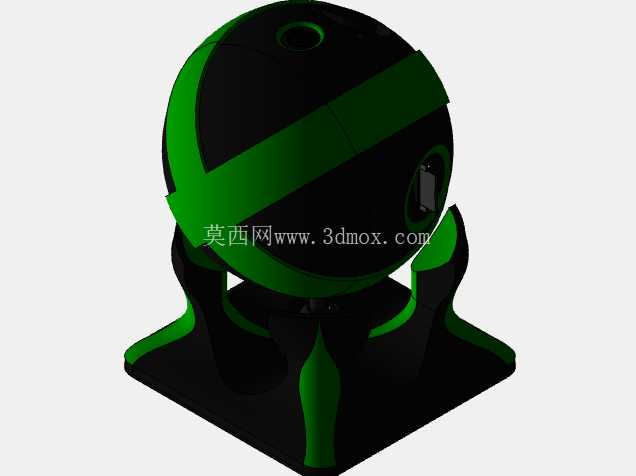

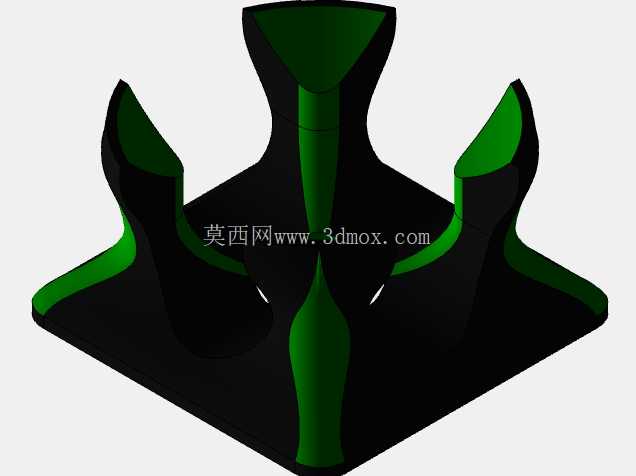

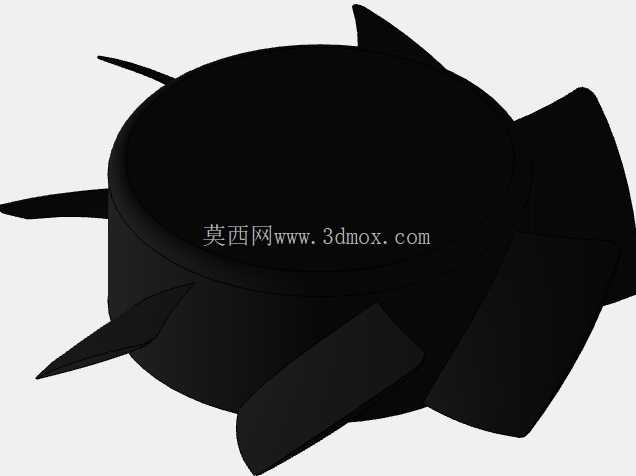

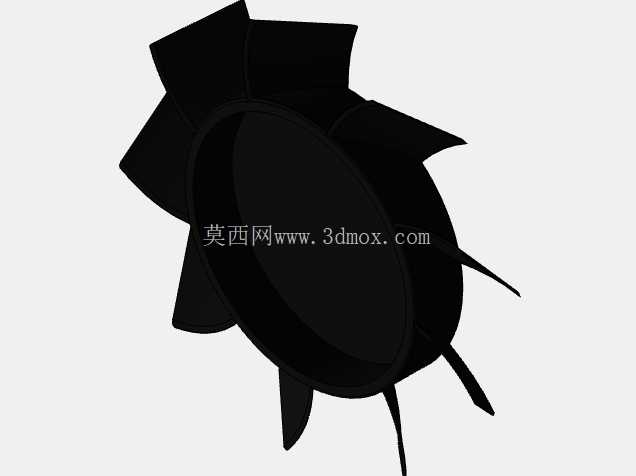

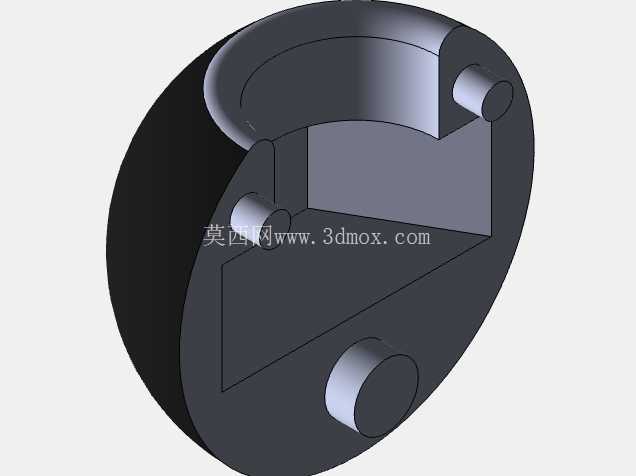

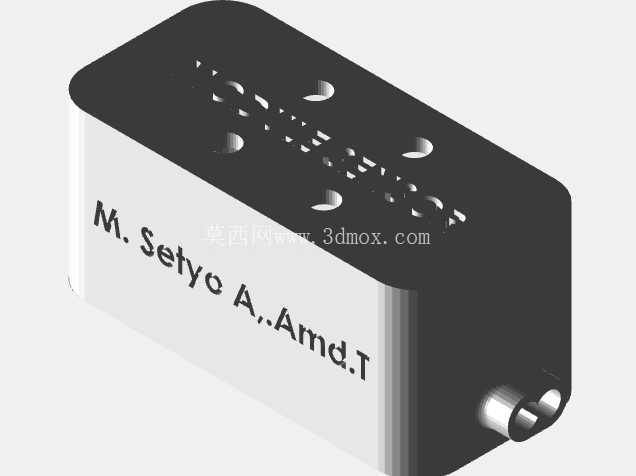

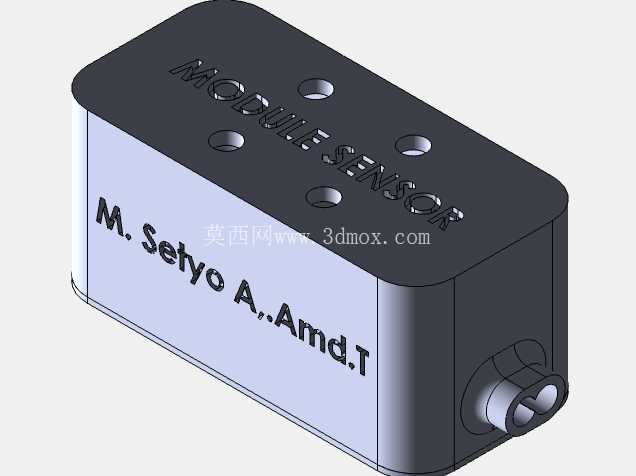

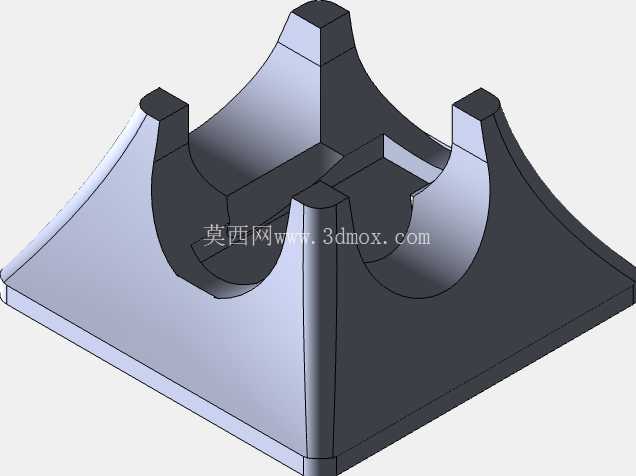

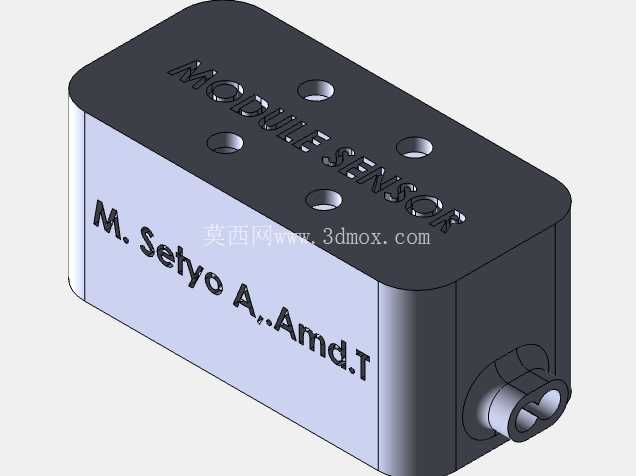

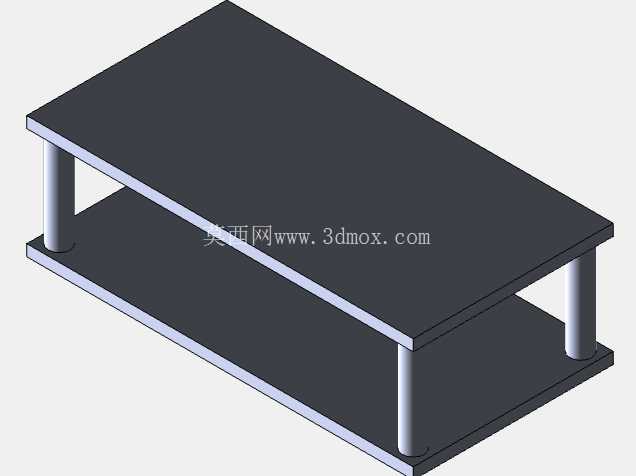

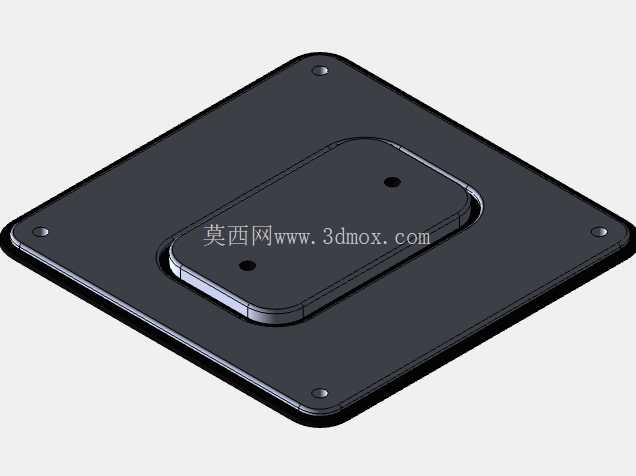

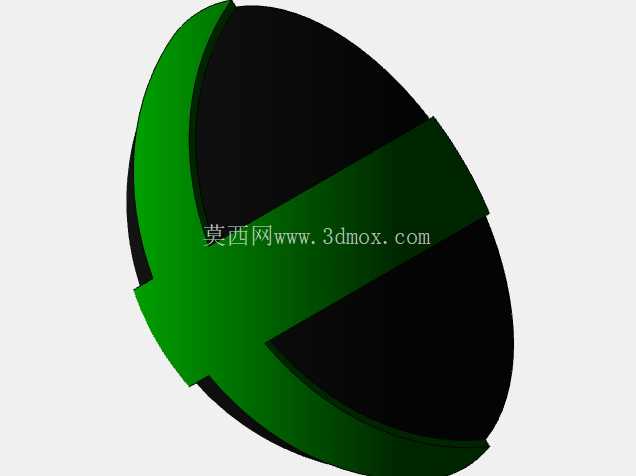

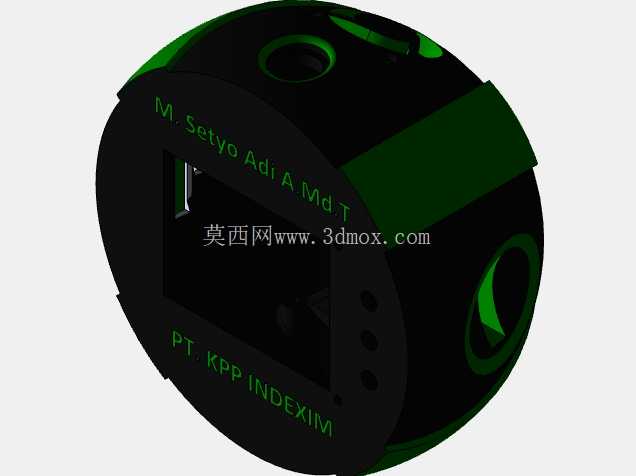

　　从结构设计逻辑来看，该装置采用三足支撑的落地式结构，三个支脚采用流线型变截面设计，底部做了圆弧过渡的增大接触面积处理，既能够在不平整的松散土体表面保持稳定支撑，避免检测过程中设备自身晃动带来的参数采集误差，又能减少支脚对表层土体的刺入扰动，保证检测区域的土体结构保持原始压实状态。设备上部的球形集成舱是核心功能区，内部集成了振动传感器、速度传感器、加速度传感器三类检测元件，以及核心控制单元，球形外壳采用对称式结构设计，能够保证各方向采集到的振动信号传递路径一致，减少结构自身对振动波的衰减与反射干扰，让传感器捕捉到的土体振动反馈信号更贴近真实值。在道路工程路基填筑、场地地基压实作业的现场管控环节，传统灌砂法、环刀法检测密实度存在取样周期长、对作业面破坏大、无法实现连续动态监测的痛点，这款电振动式土壤密度检测装置正是针对这类工程场景开发的原位检测设备，可直接架设在待检测的压实作业面，无需额外开挖取样坑，就能在压实机械作业过程中同步采集土体的振动响应参数，快速换算出对应点位的土壤密实度数值，为现场施工人员提供实时的压实质量参考，避免过压或者欠压问题，大幅提升路基、基层填筑作业的施工效率与质量管控精度。

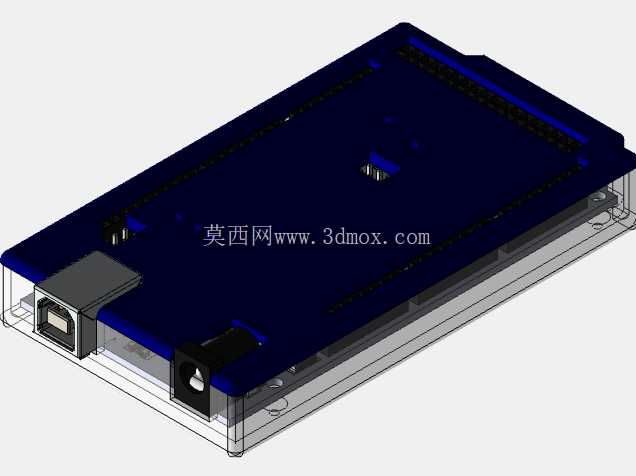

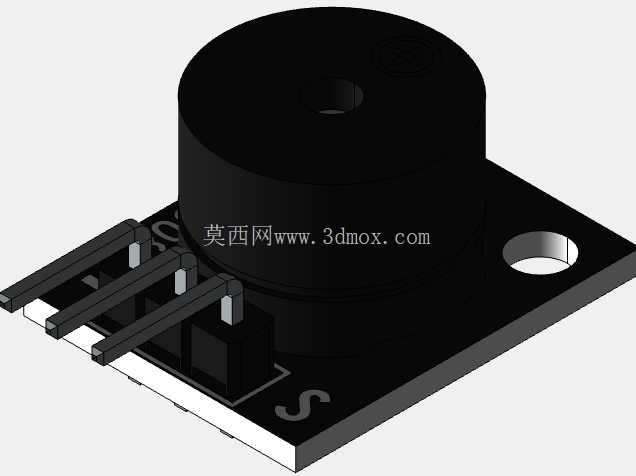

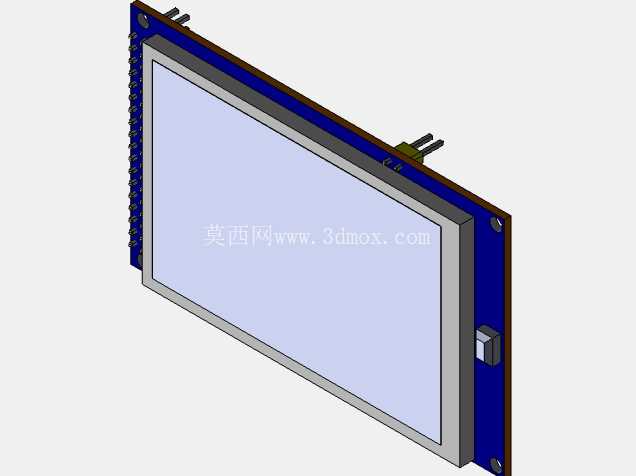

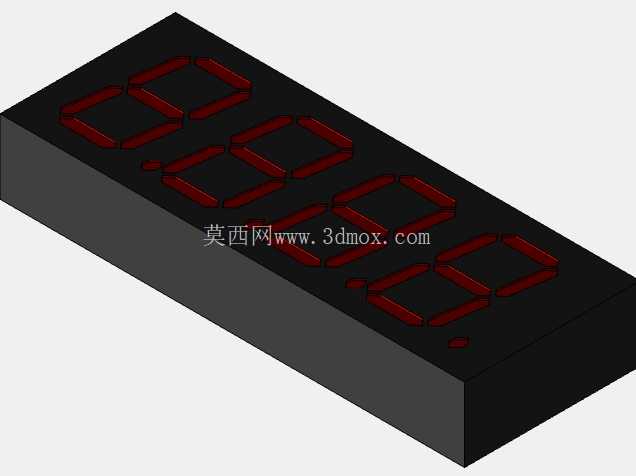

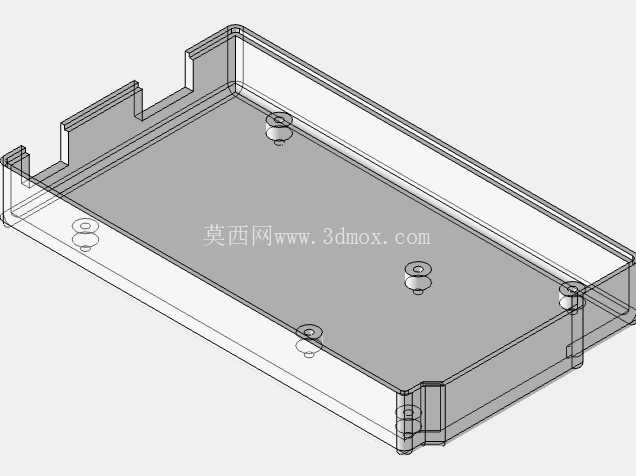

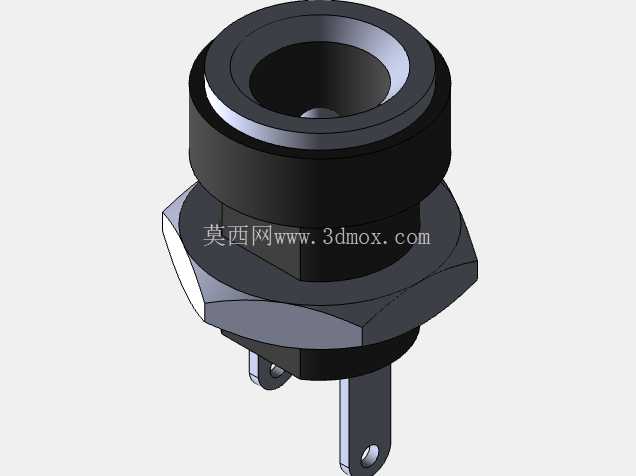

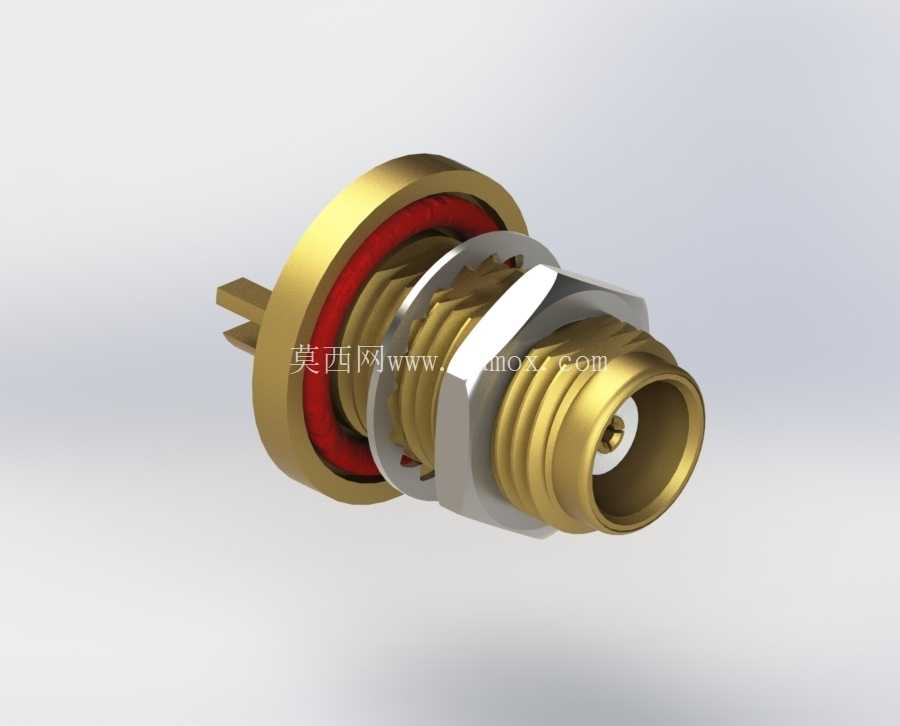

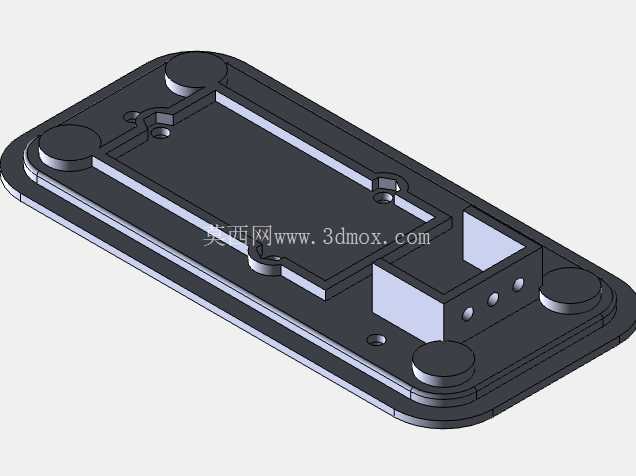

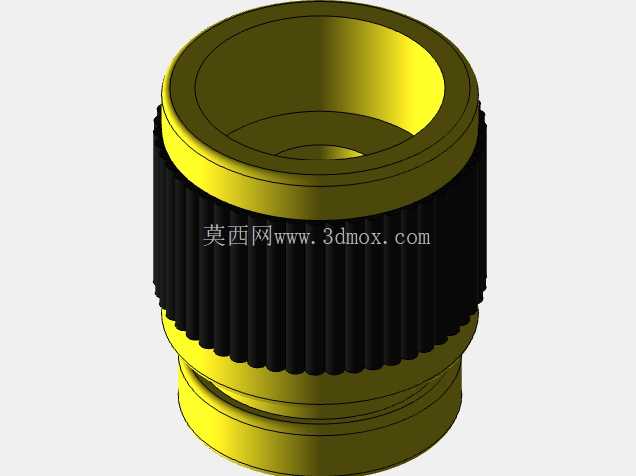

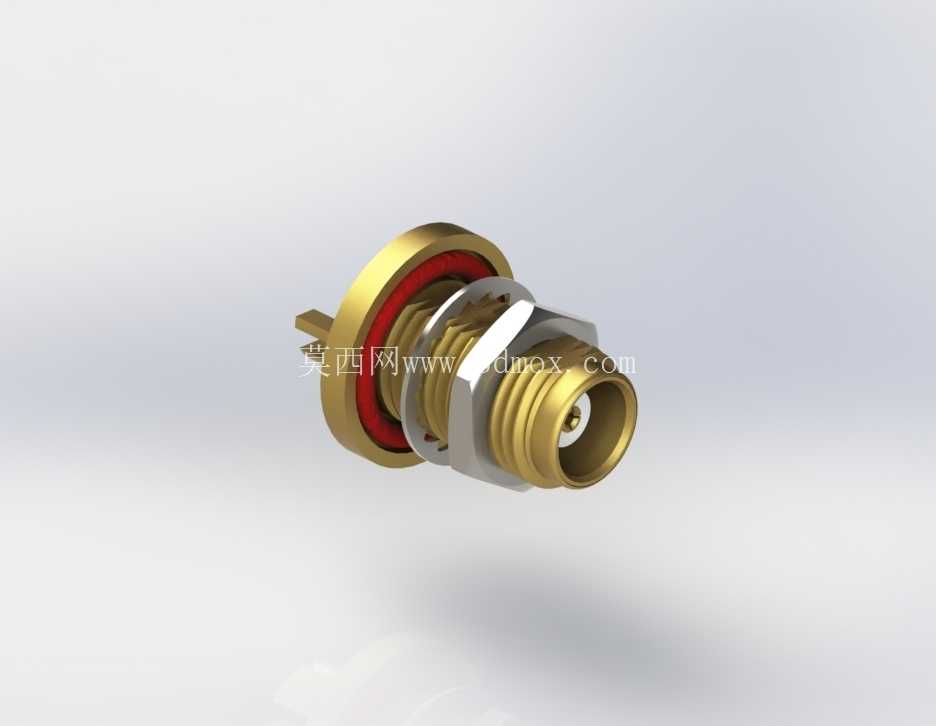

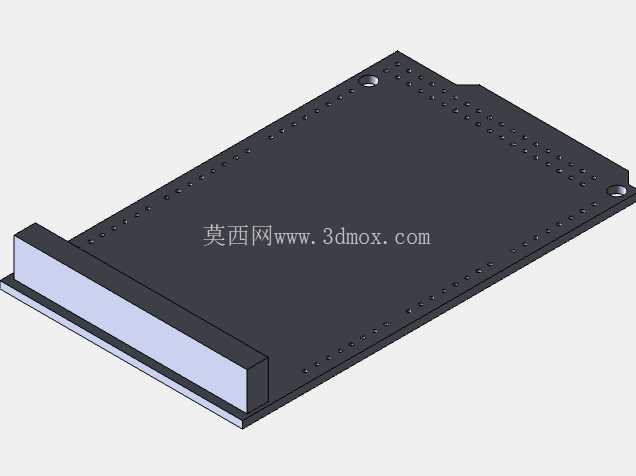

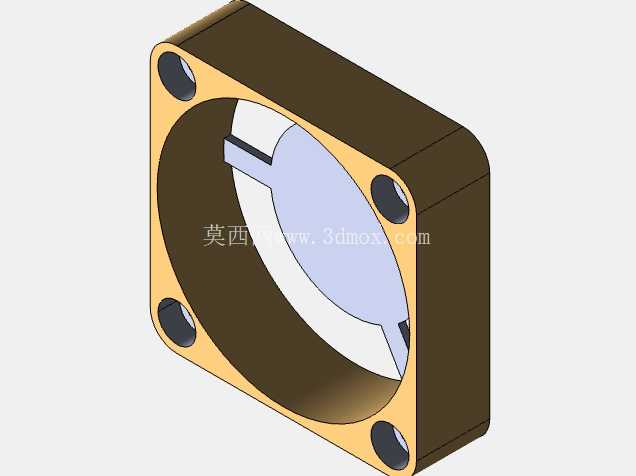

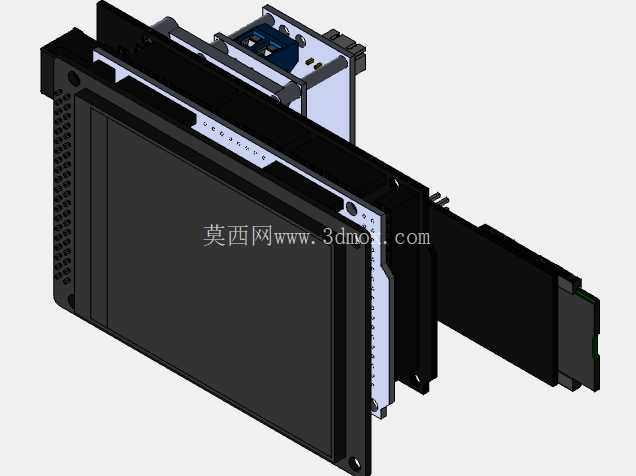

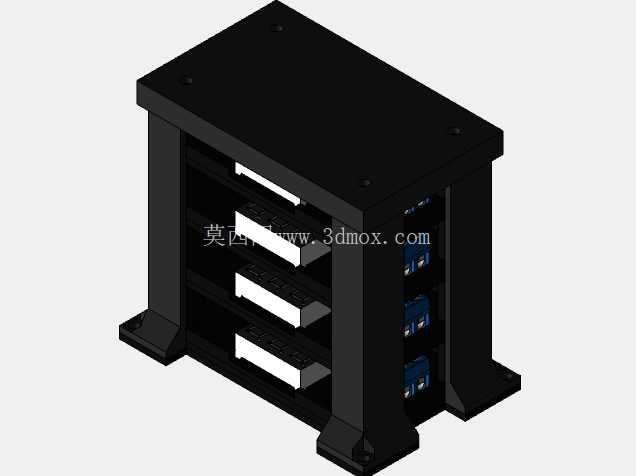

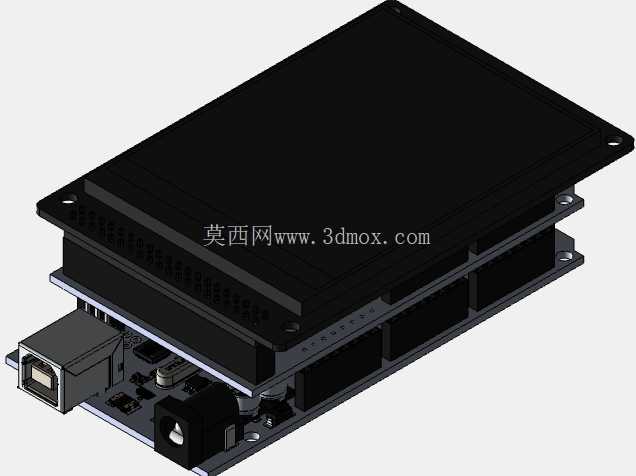

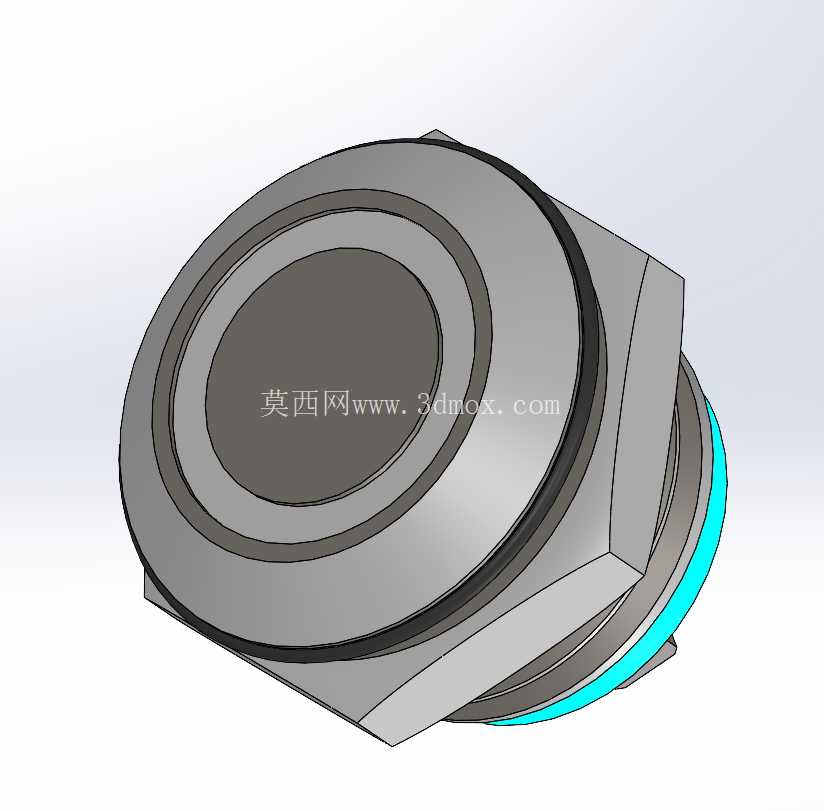

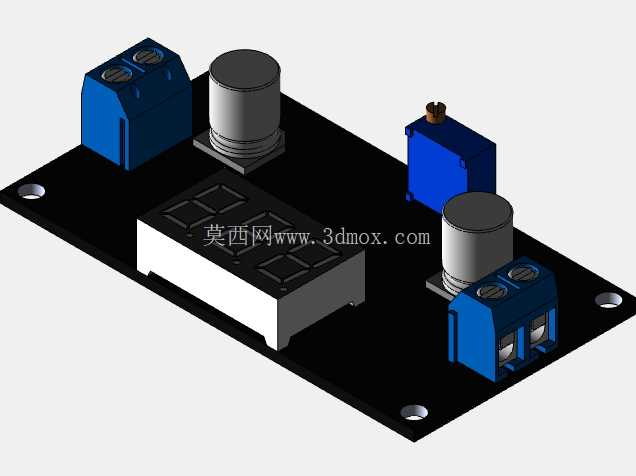

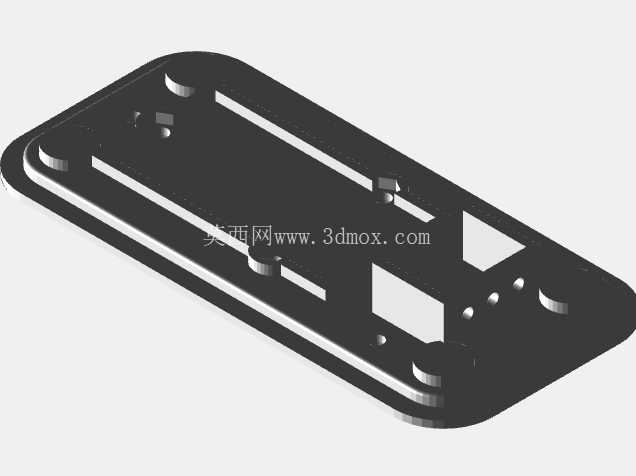

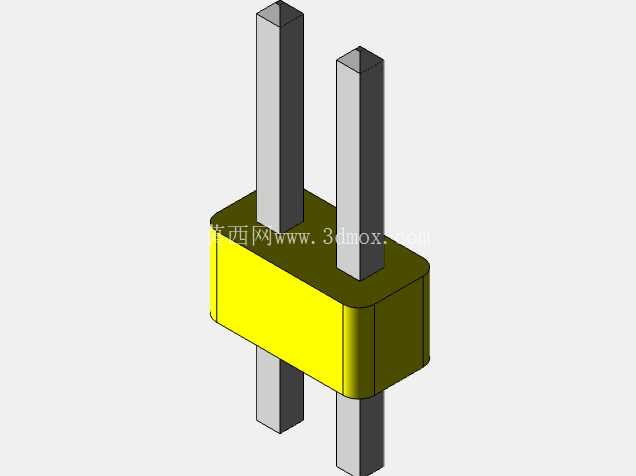

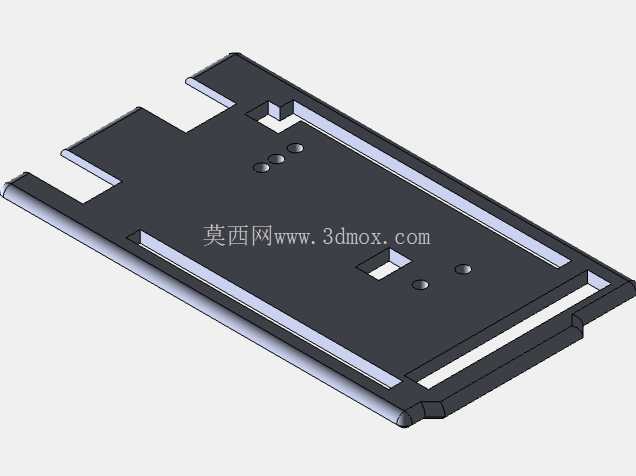

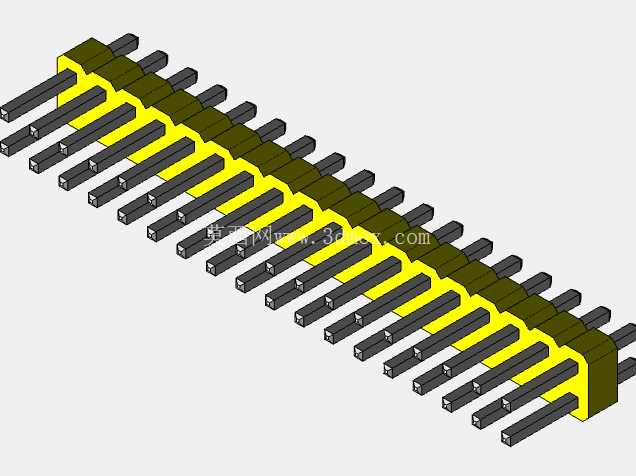

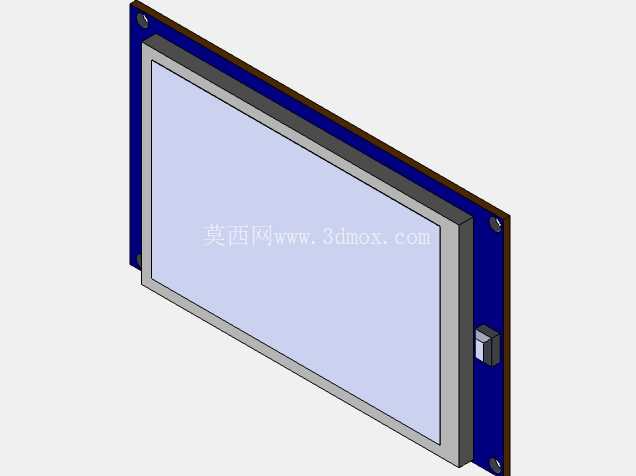

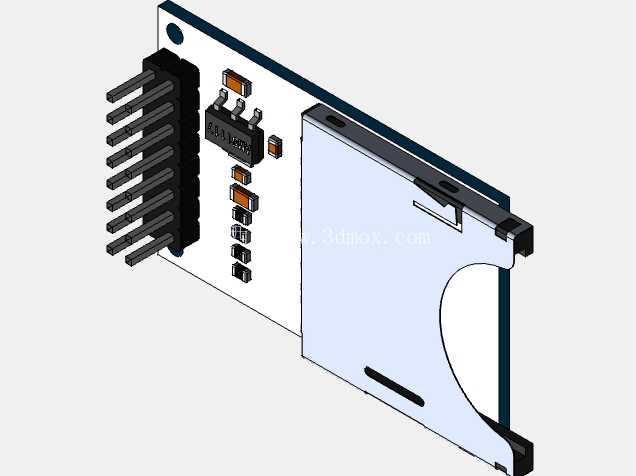

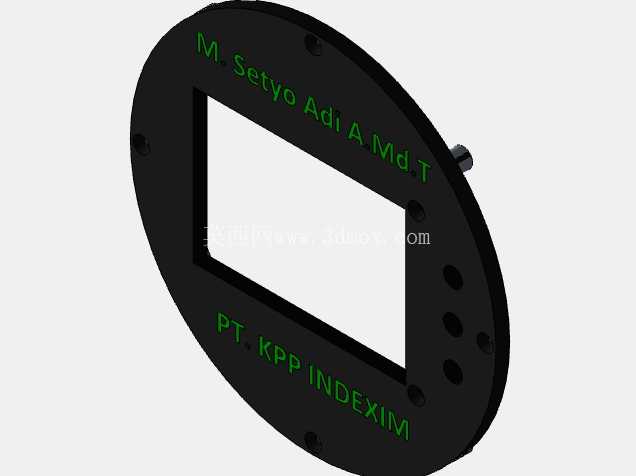

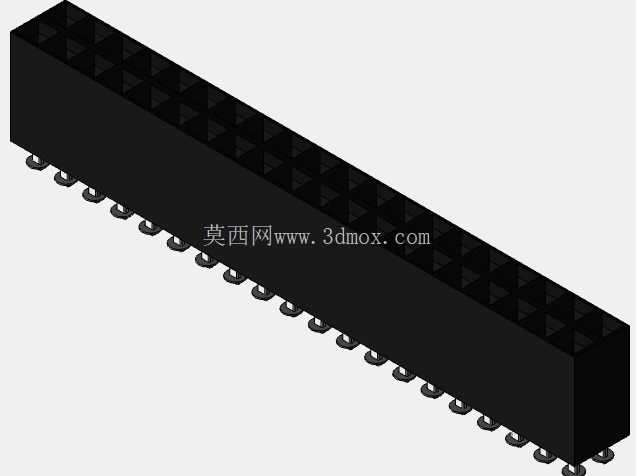

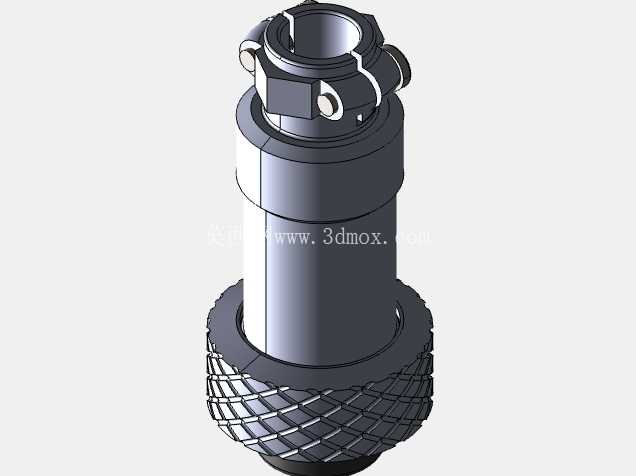

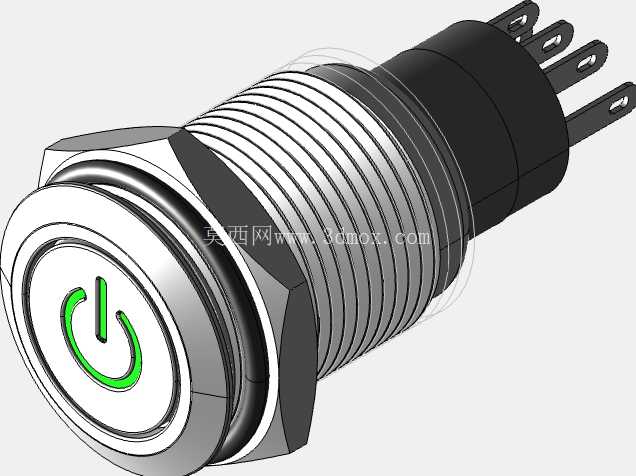

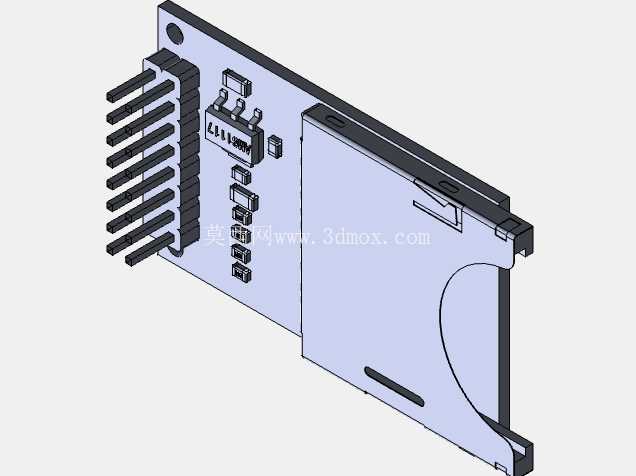

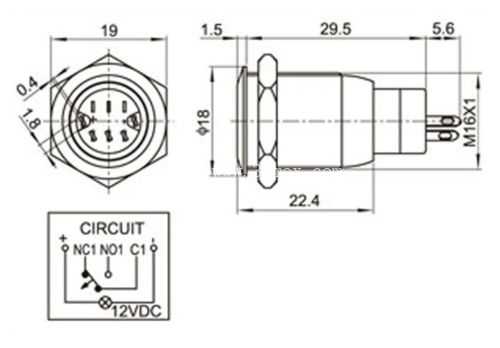

　　舱体表面预留的传感器校准窗口，可在现场作业前快速完成参数校准，无需拆解外壳就能完成日常维护调试。在功能实现层面，该装置通过集成的多类型传感器，捕捉压实作业过程中土体在振动激励下的响应频率、振幅变化、振动波传递速率等参数，结合预设的不同土质对应的密实度换算模型，实时输出当前点位的土壤密实度数值，可匹配对应施工标准的压实度要求进行实时比对，当检测数值达到设计要求阈值时可直接给出提示，指导现场压实作业的遍数调整，避免无效作业。设备的控制核心采用通用开源控制板卡，预留了多类型的数据传输接口，既可以在本地存储检测数据，也能通过外接模块将数据实时传输到现场施工管理终端，满足数字化施工的数据归集需求。

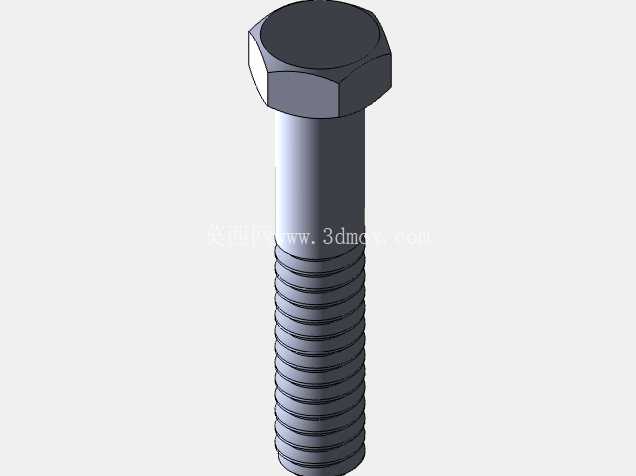

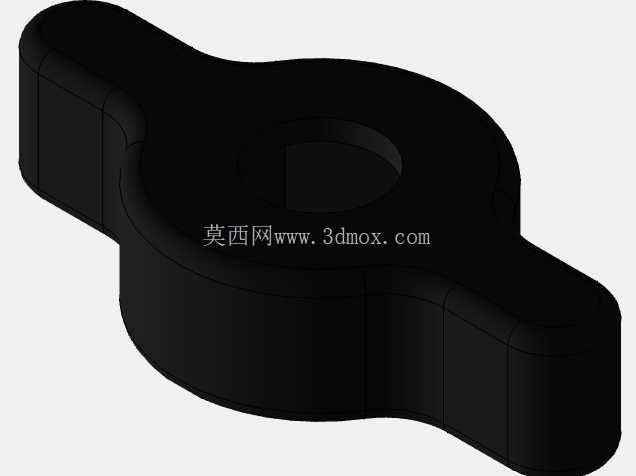

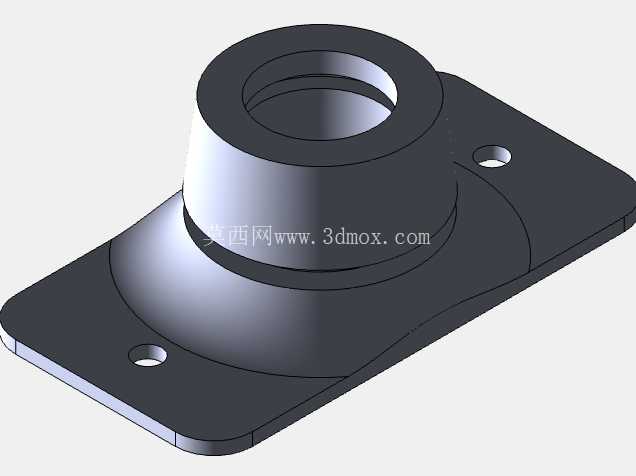

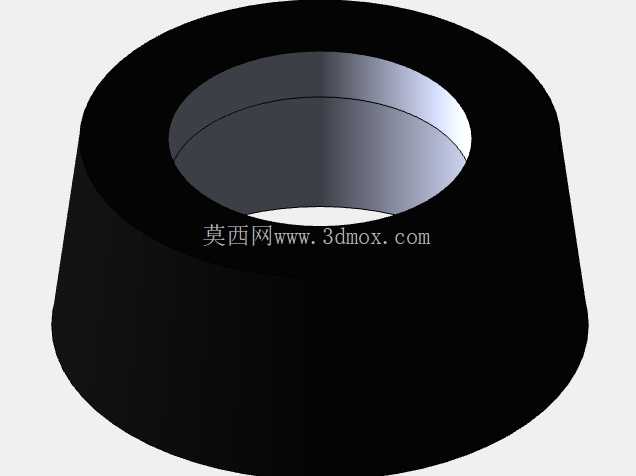

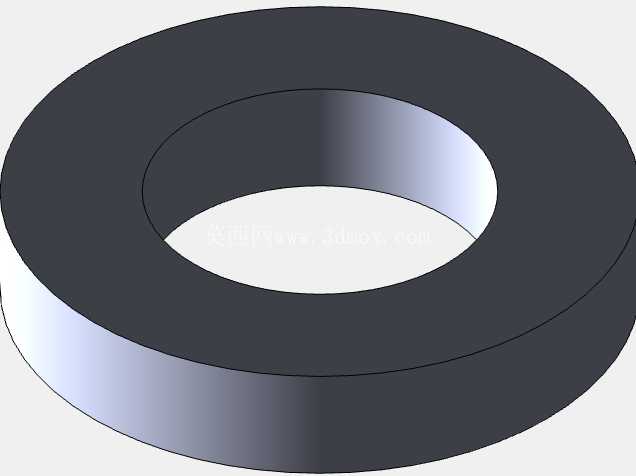

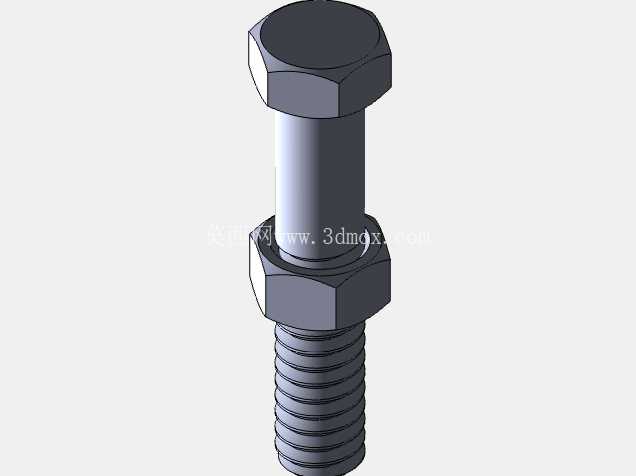

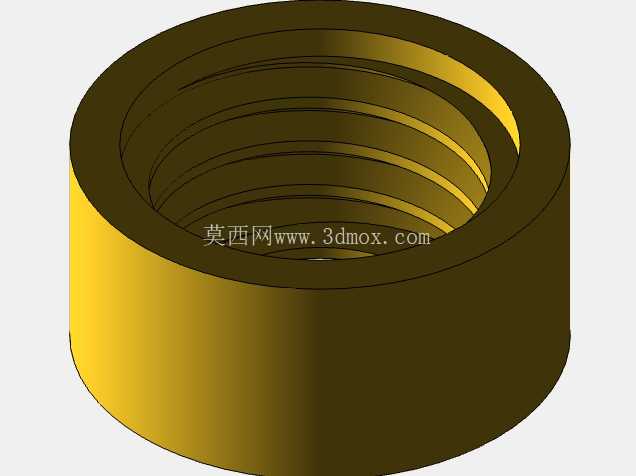

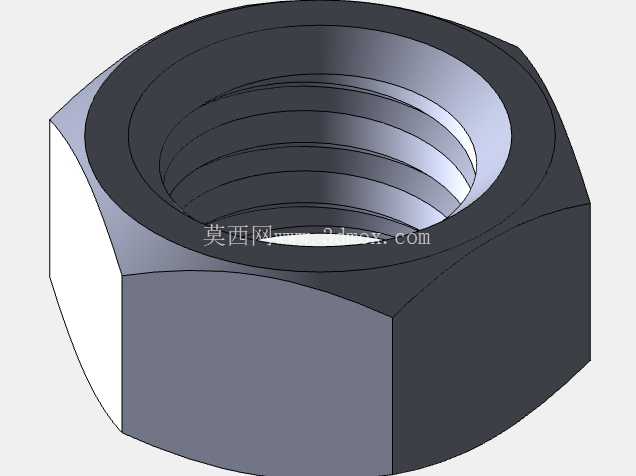

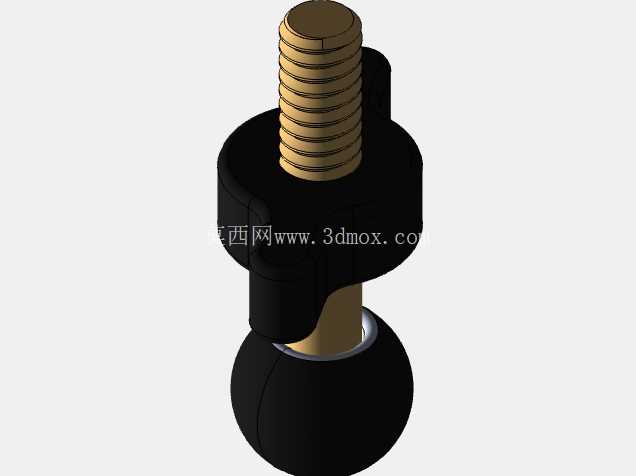

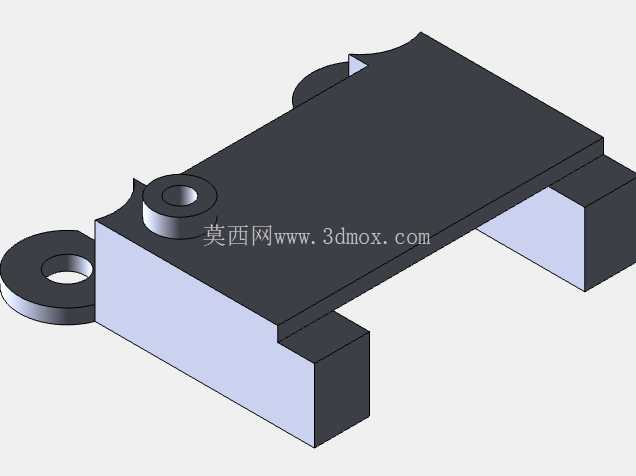

　　从安装边界与尺寸适配来看，该装置整体高度控制在单人可便携搬运的范围内，三足支撑的展开直径适配现场常规检测点位的布设间距，支脚的高度可根据现场表层土体的平整度做小范围微调，保证上部球形舱始终处于水平状态，确保内部传感器的采集基准面统一。设备底部与土体接触的部位做了耐磨硬化处理，可适应碎石土、砂土、粉土等不同类型路基填料的检测场景，不会因为反复架设使用出现接触端面磨损变形，影响支撑稳定性。在结构细节设计上，球形舱与三足支撑结构之间采用了阻尼缓冲连接结构，能够过滤掉设备自身支脚传递的微小杂波，避免外部非土体振动的干扰信号传入传感器采集端，提升检测数据的准确性。

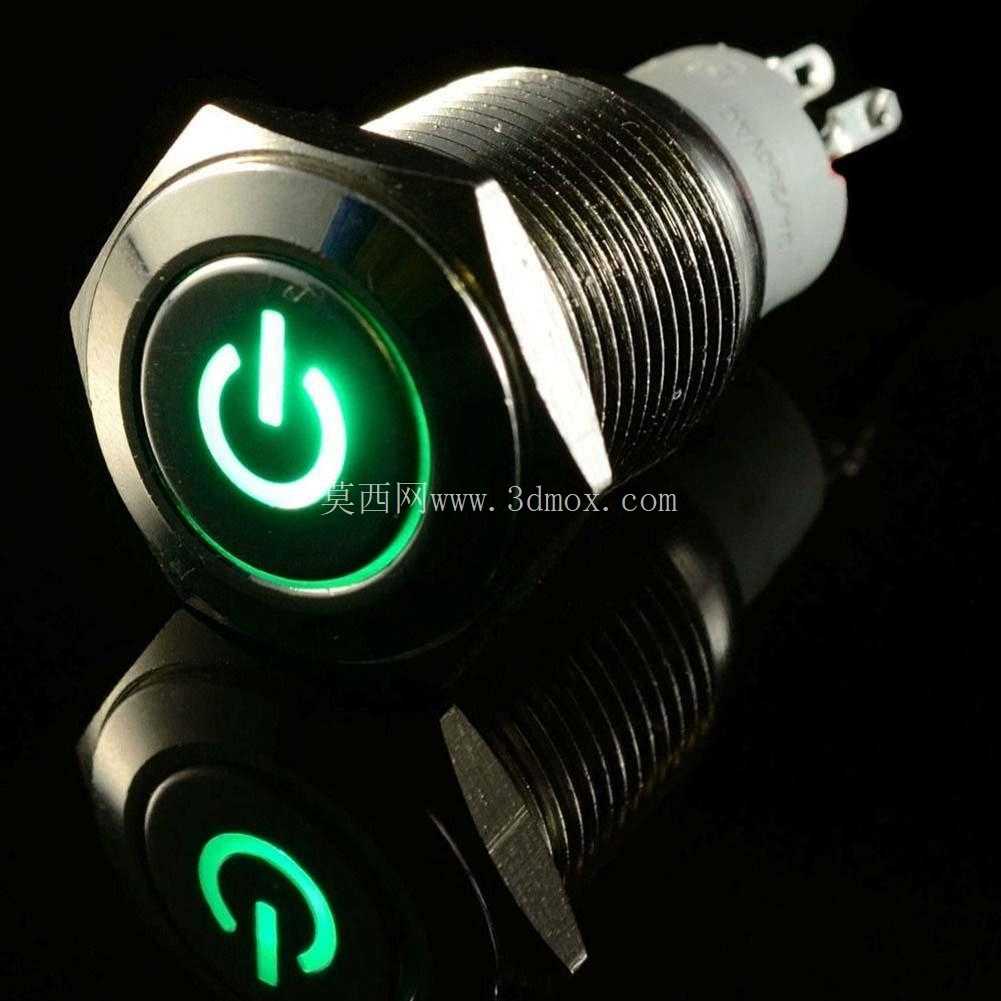

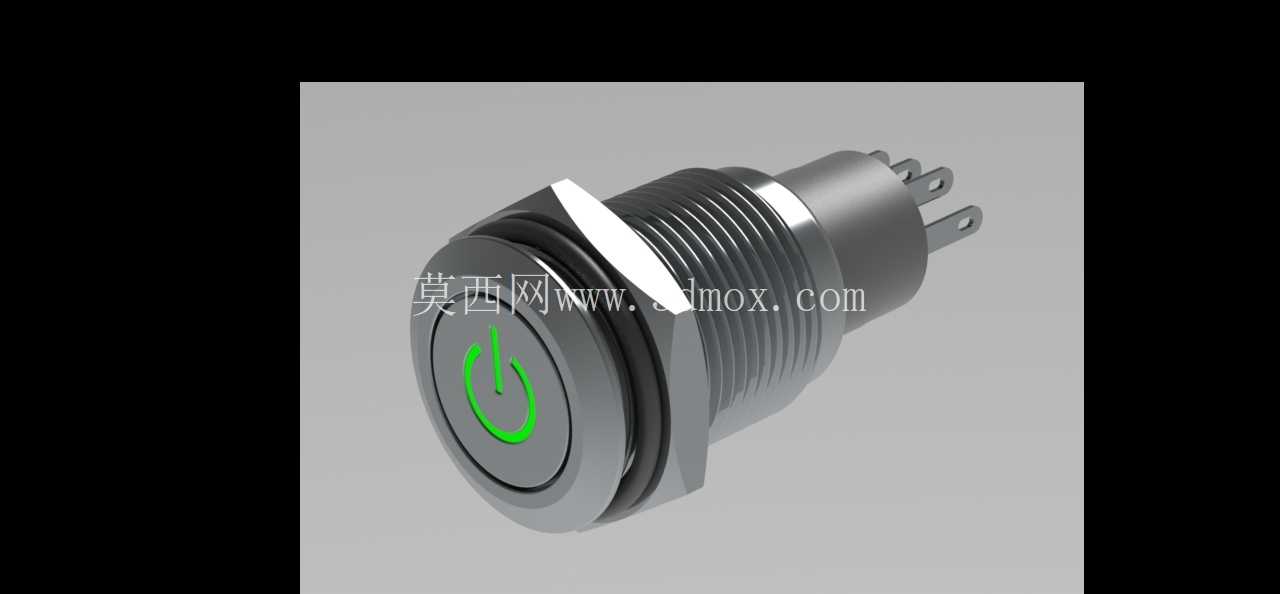

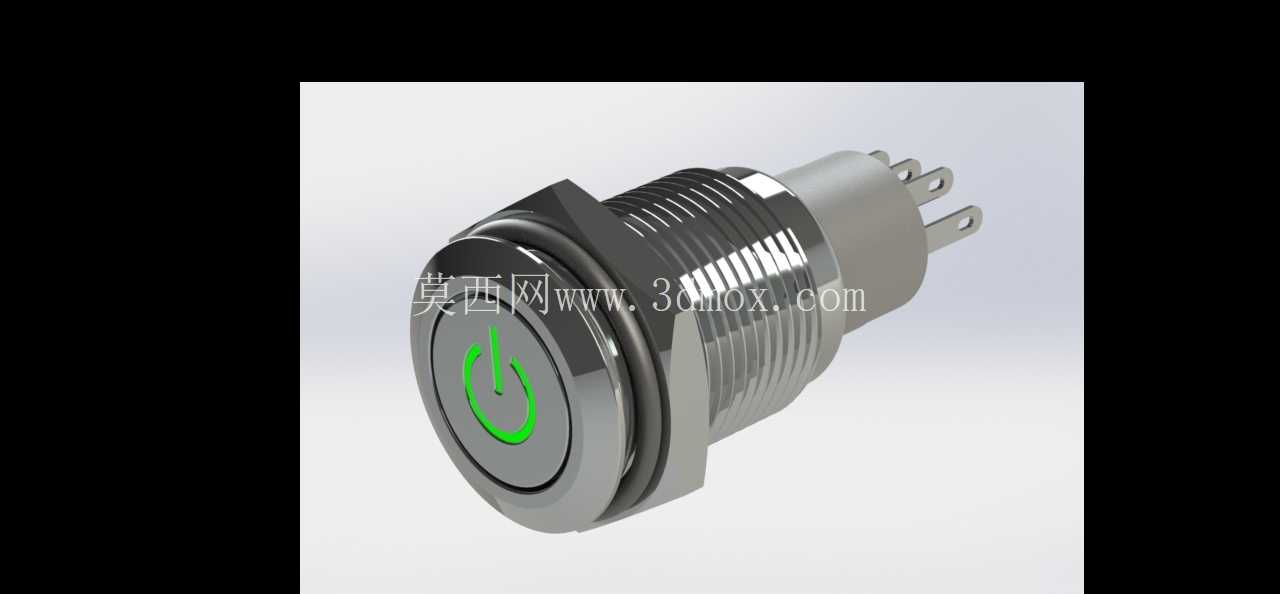

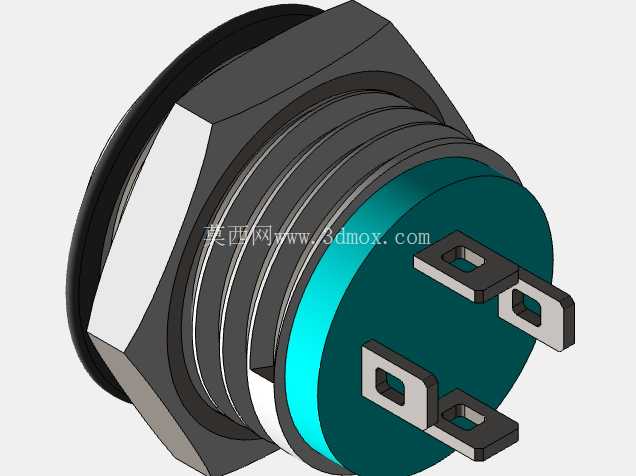

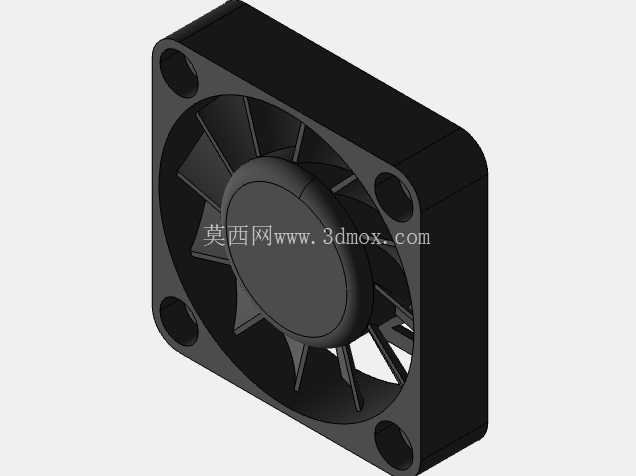

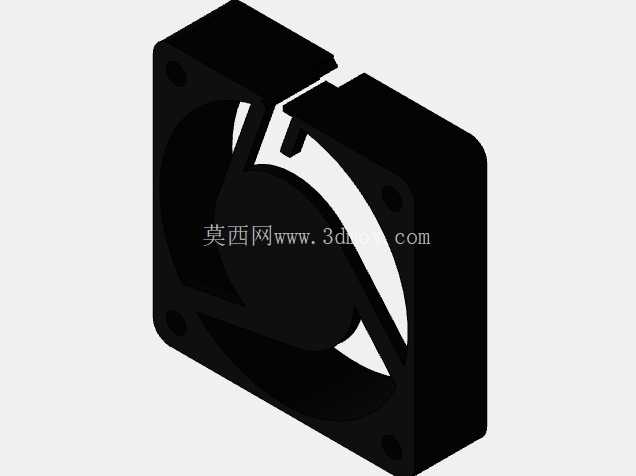

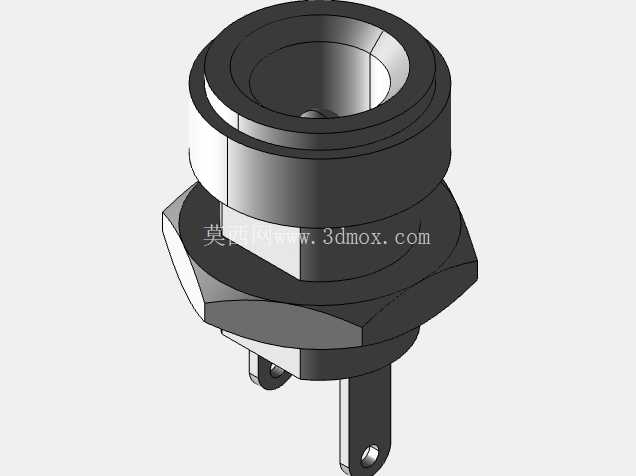

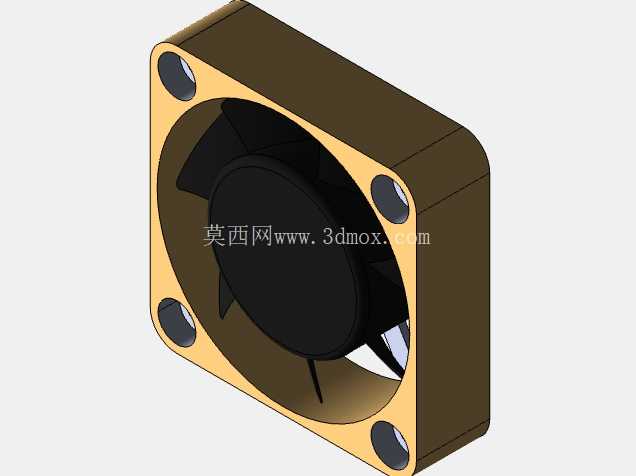

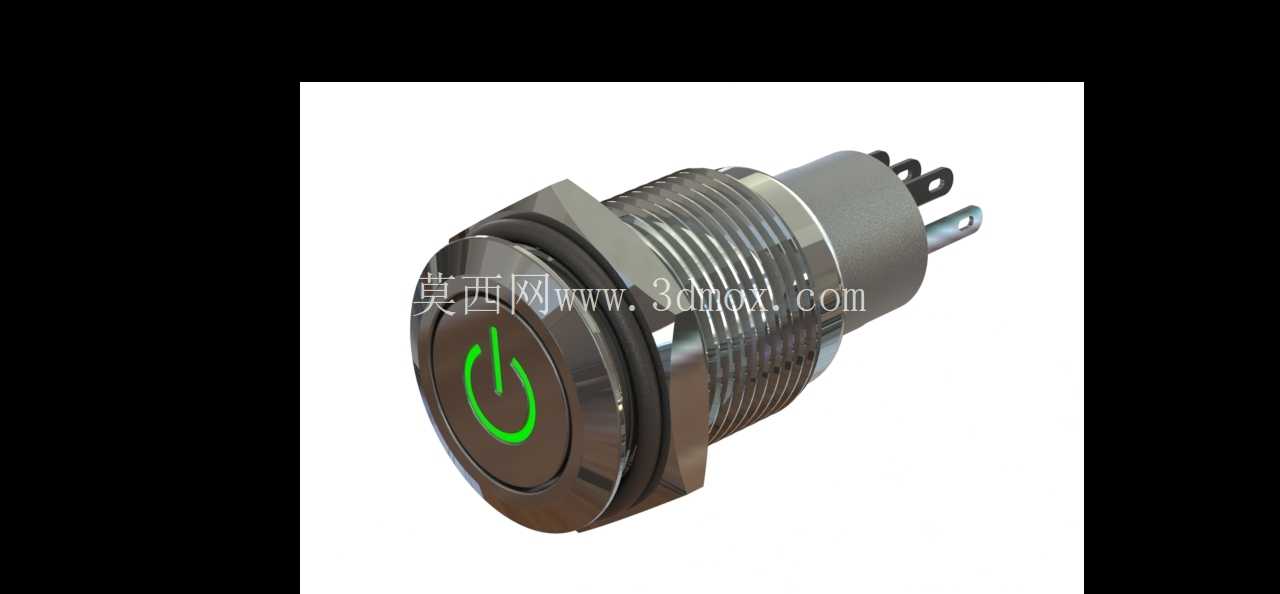

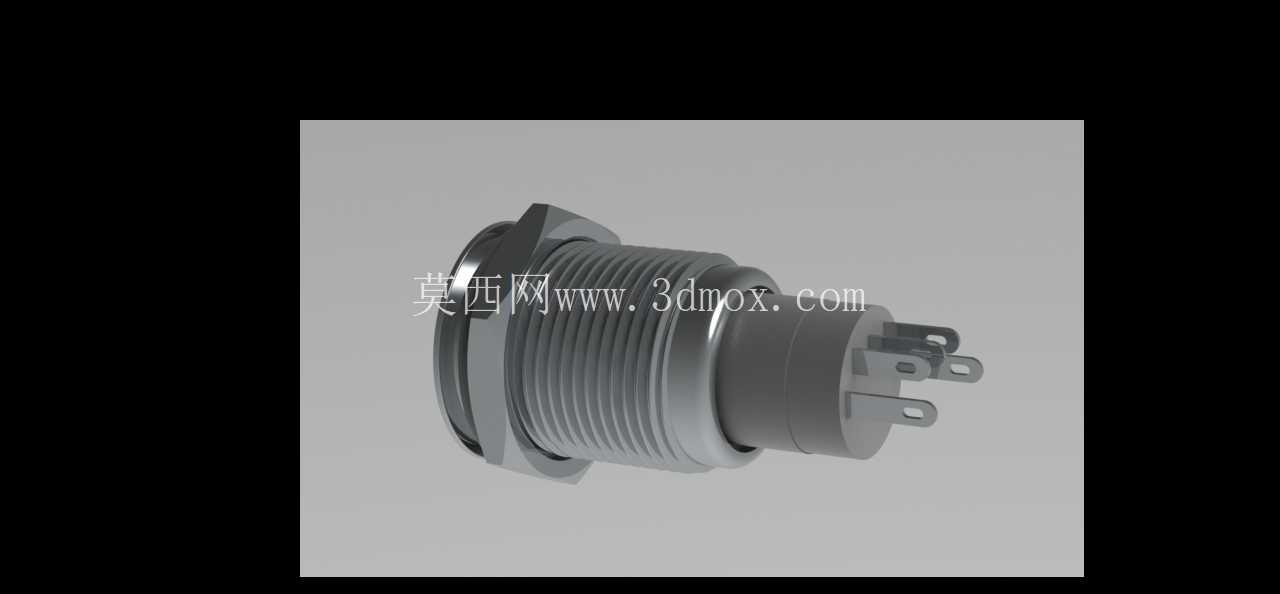

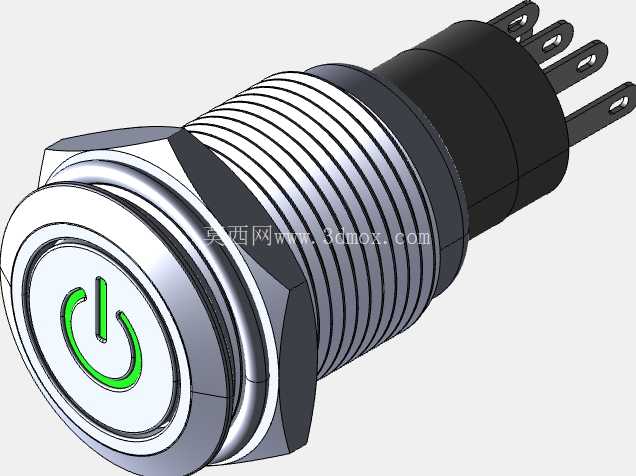

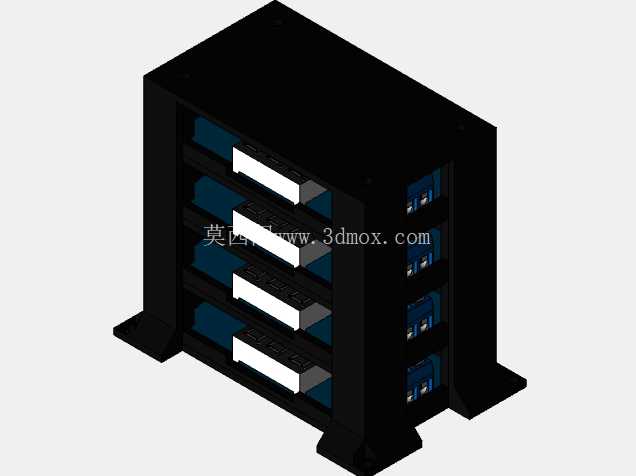

　　舱体的拼接缝隙处做了密封处理，可适应施工现场多扬尘、偶有降雨的户外作业环境，减少外界环境因素对内部电子元件的侵蚀，提升设备在复杂工地环境下的使用寿命。不同于传统实验室检测设备的精密娇贵设计，该装置的外部结构采用抗冲击的工程材质，日常现场搬运过程中出现的轻微磕碰不会影响结构精度与检测性能，更适配工地现场粗放的作业使用场景。设备的供电模块集成在支撑腿的中空结构内，既平衡了整体设备的重心，提升支撑稳定性，又无需额外外接供电线路，单设备可独立完成连续多个点位的检测作业，减少现场布线的麻烦。在实际作业使用中，该设备可跟随压实作业面的推进灵活转移点位，单点位检测准备时间不超过两分钟，相比传统检测方法单点位数十分钟的检测周期，能够实现压实作业面的全覆盖快速检测，不会因为检测等待耽误施工进度，尤其适合高等级公路路基、大型场地平整、建筑地基回填等对压实度要求高、作业面大的工程场景，可有效降低质量检测人员的劳动强度，减少压实质量检测的人力投入。
