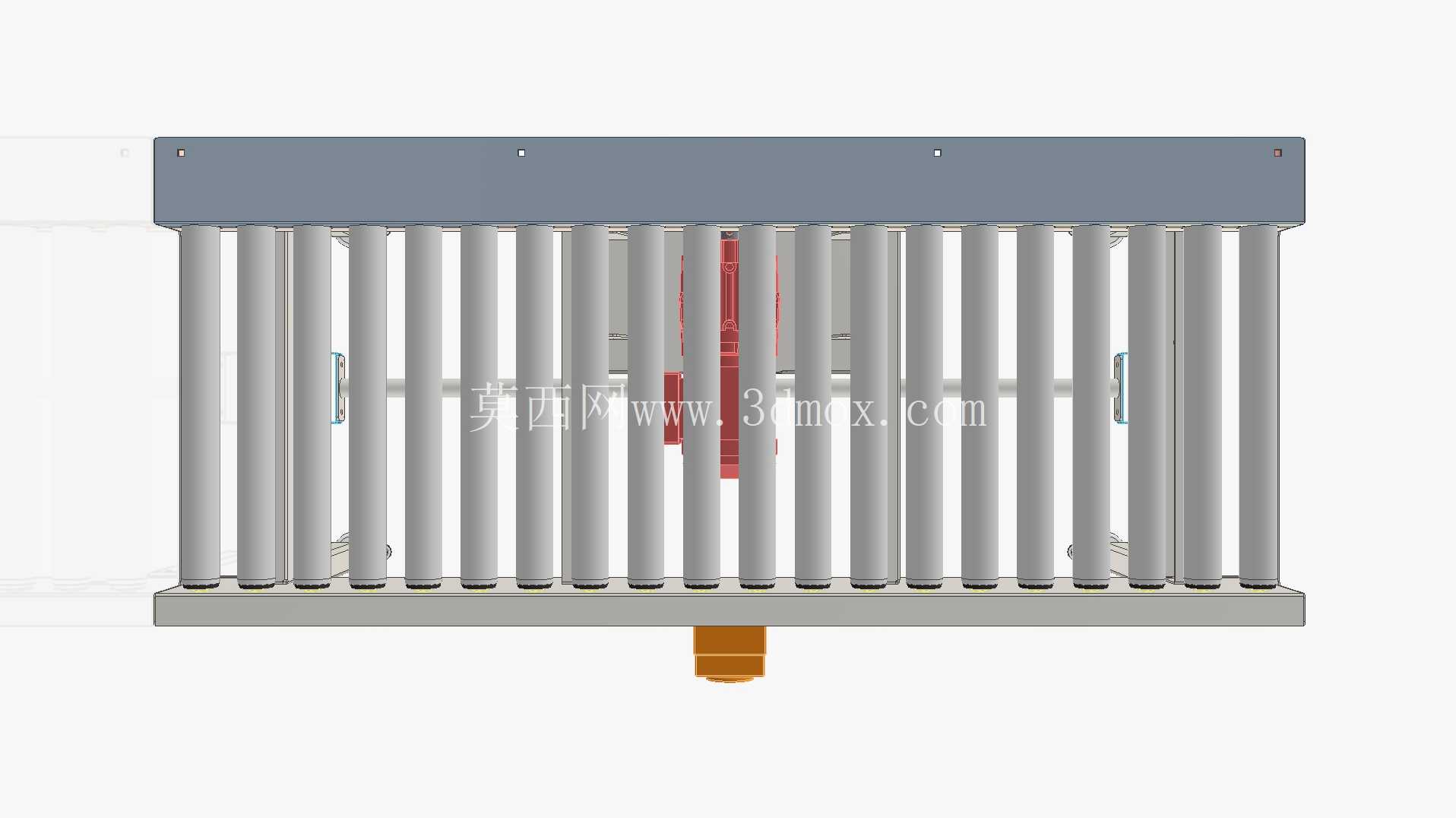

食品级链条驱动滚筒输送设备结构

在食品加工、包装分拣、轻型零部件装配的产线布局中，这类链驱动滚筒输送单元是衔接前后工序的核心中转载体，不同于皮带输送易跑偏、带面易积污的问题，滚筒结构的间隙可快速漏走生产过程中掉落的碎屑、残液，日常清洁维护的工作量能降低四成左右，尤其适配食品加工车间定期消杀的作业要求。

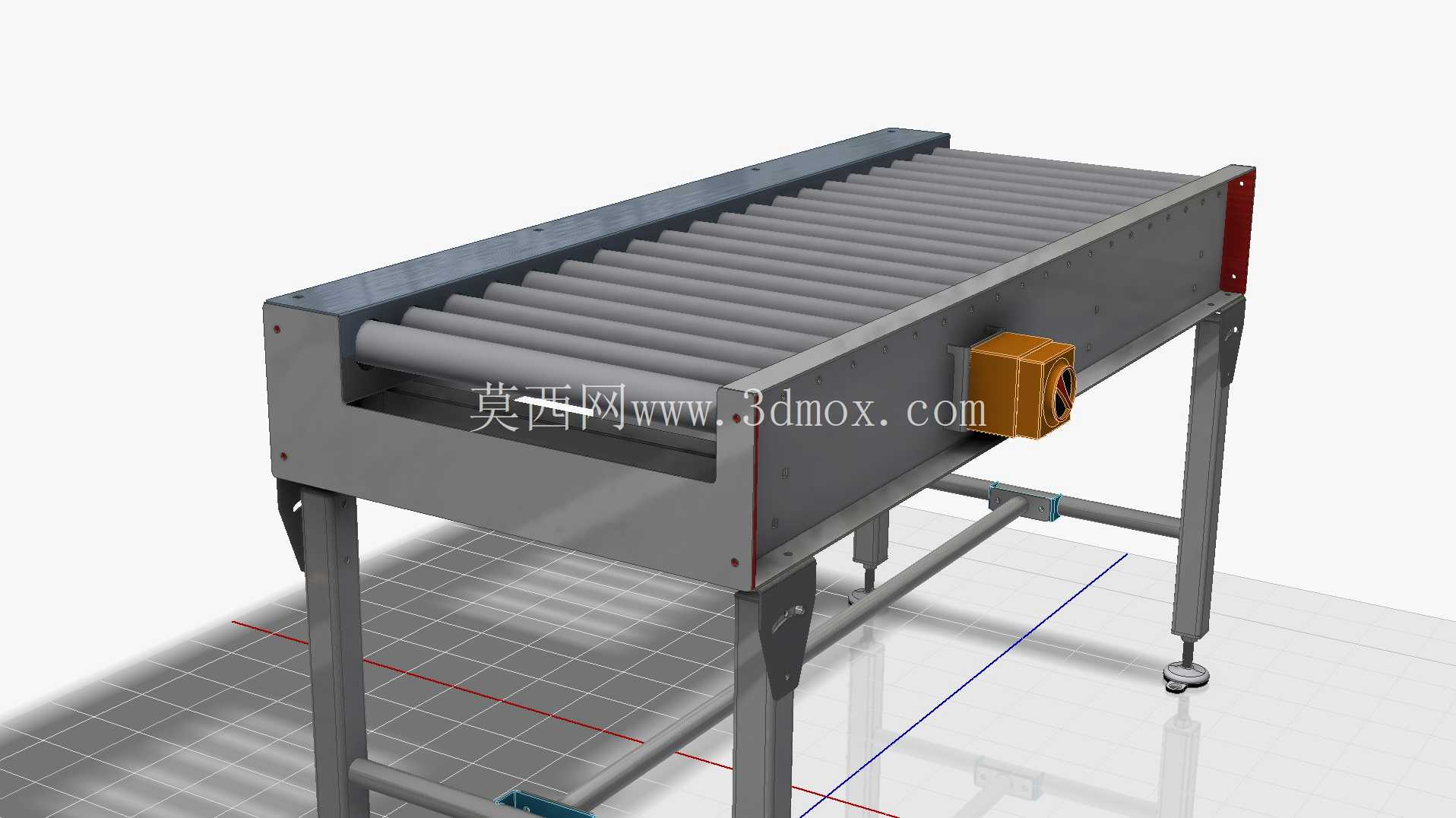

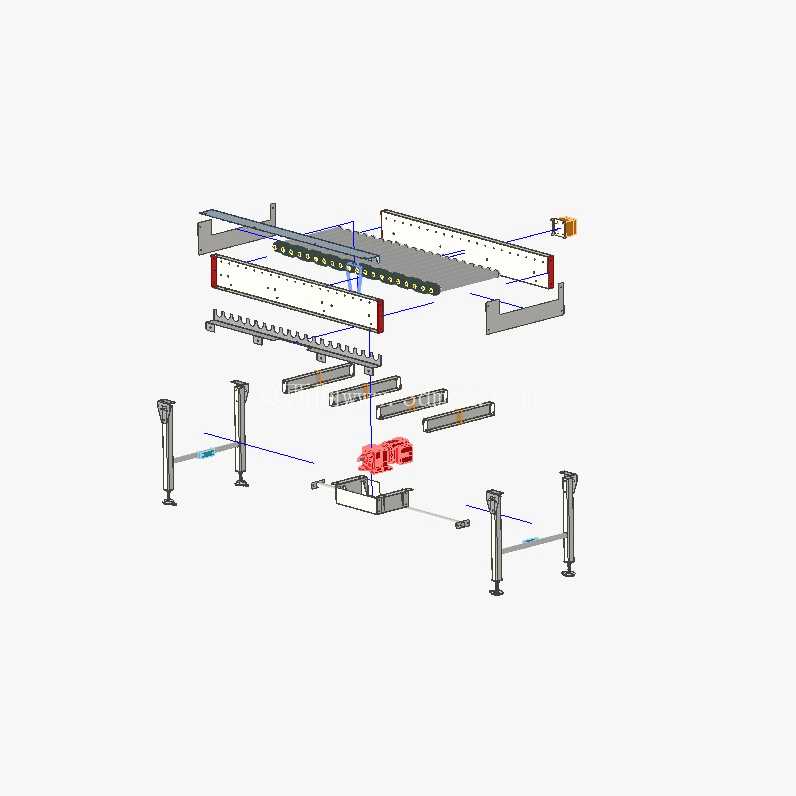

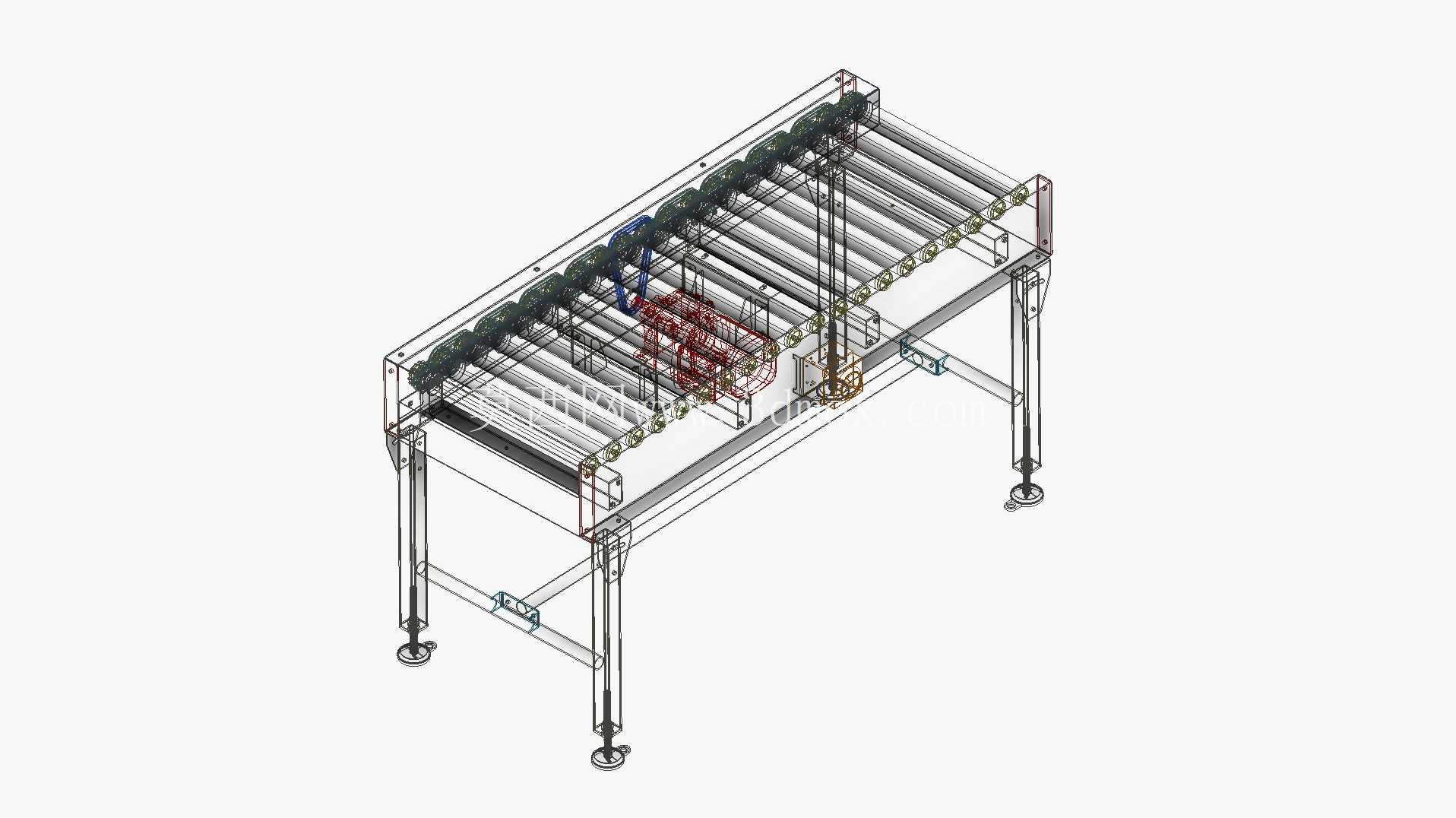

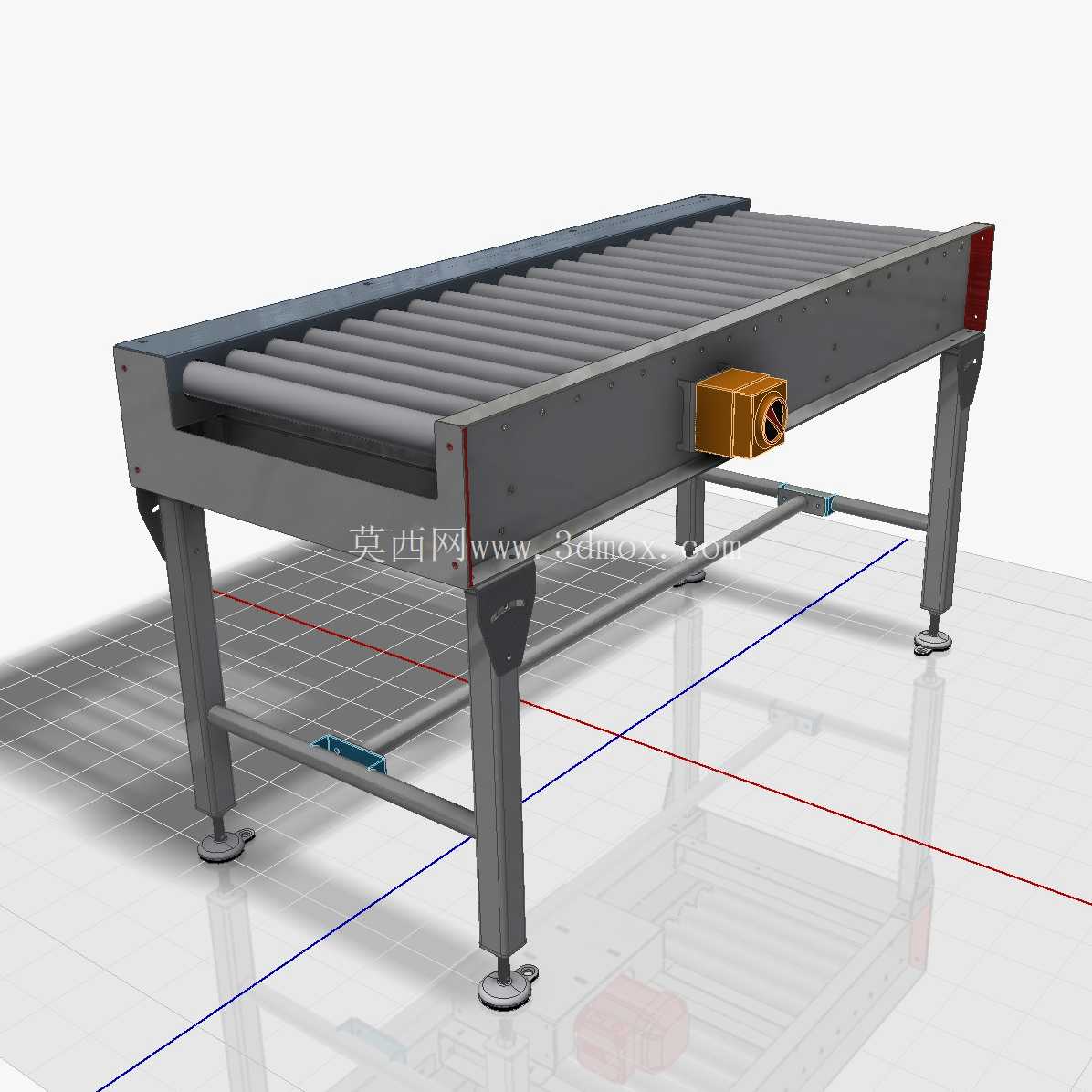

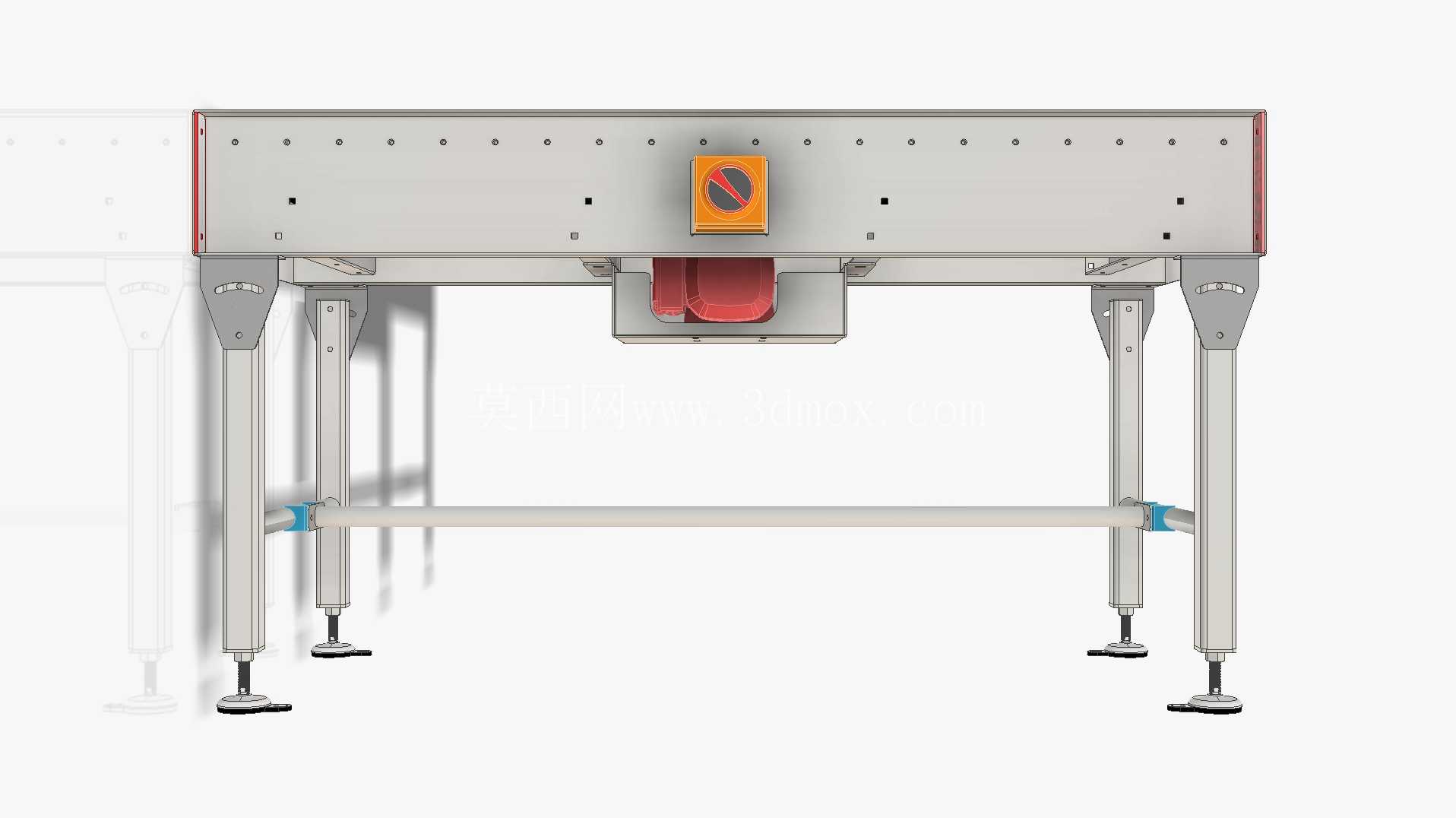

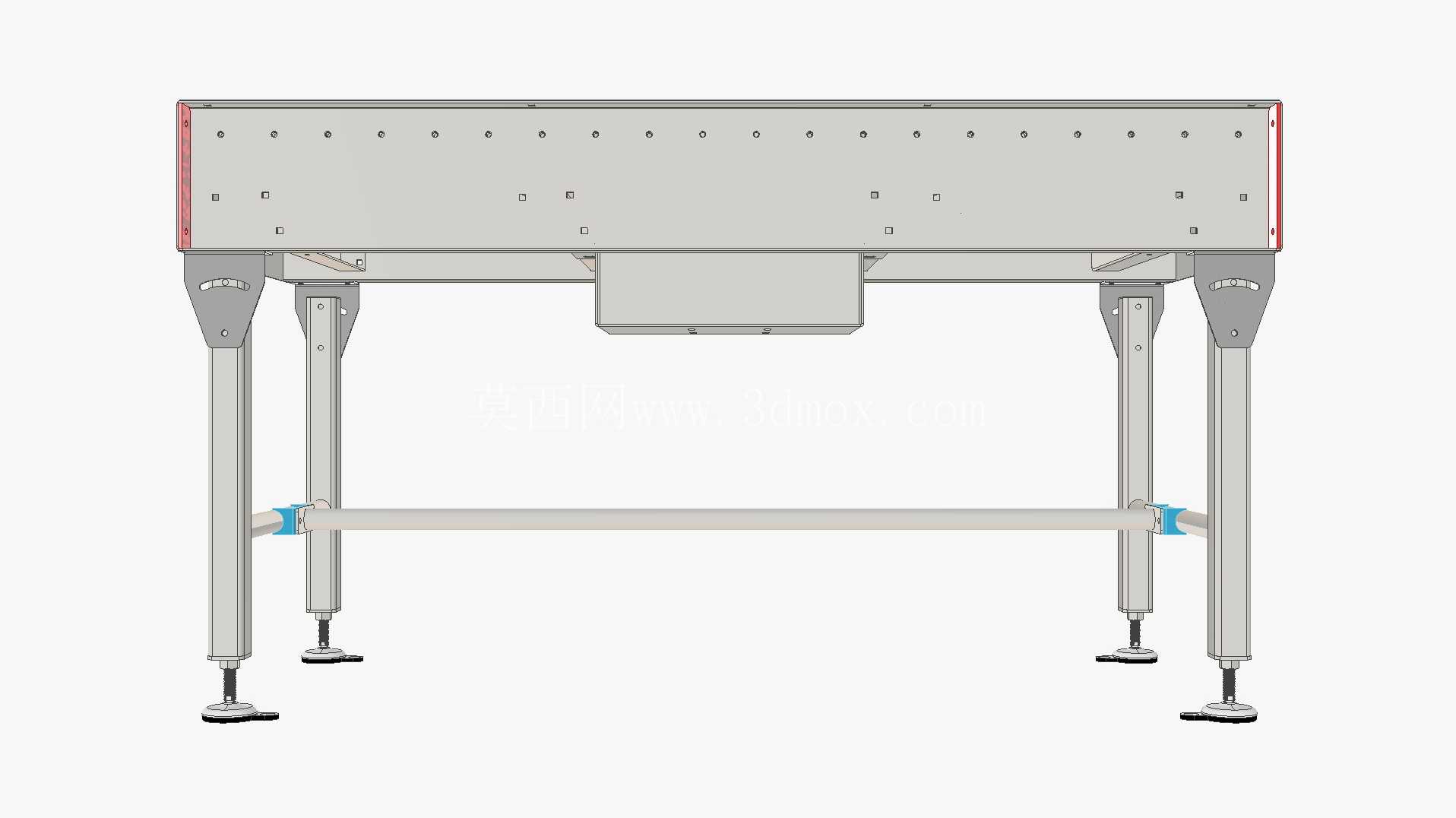

从实际落地的工况来看，该输送单元的机架主体采用食品级SUS304不锈钢折弯焊接成型，支腿搭配可调脚杯，可在地面不平整度10mm以内的车间环境中完成调平，无需额外做地基预埋，单段设备的安装边界控制在宽度650mm、长度1530mm、高度850mm，刚好匹配多数人工操作工位的作业高度，也能和标准高度的包装机、分拣台、缓存台直接对接，不需要额外做过渡转接结构。

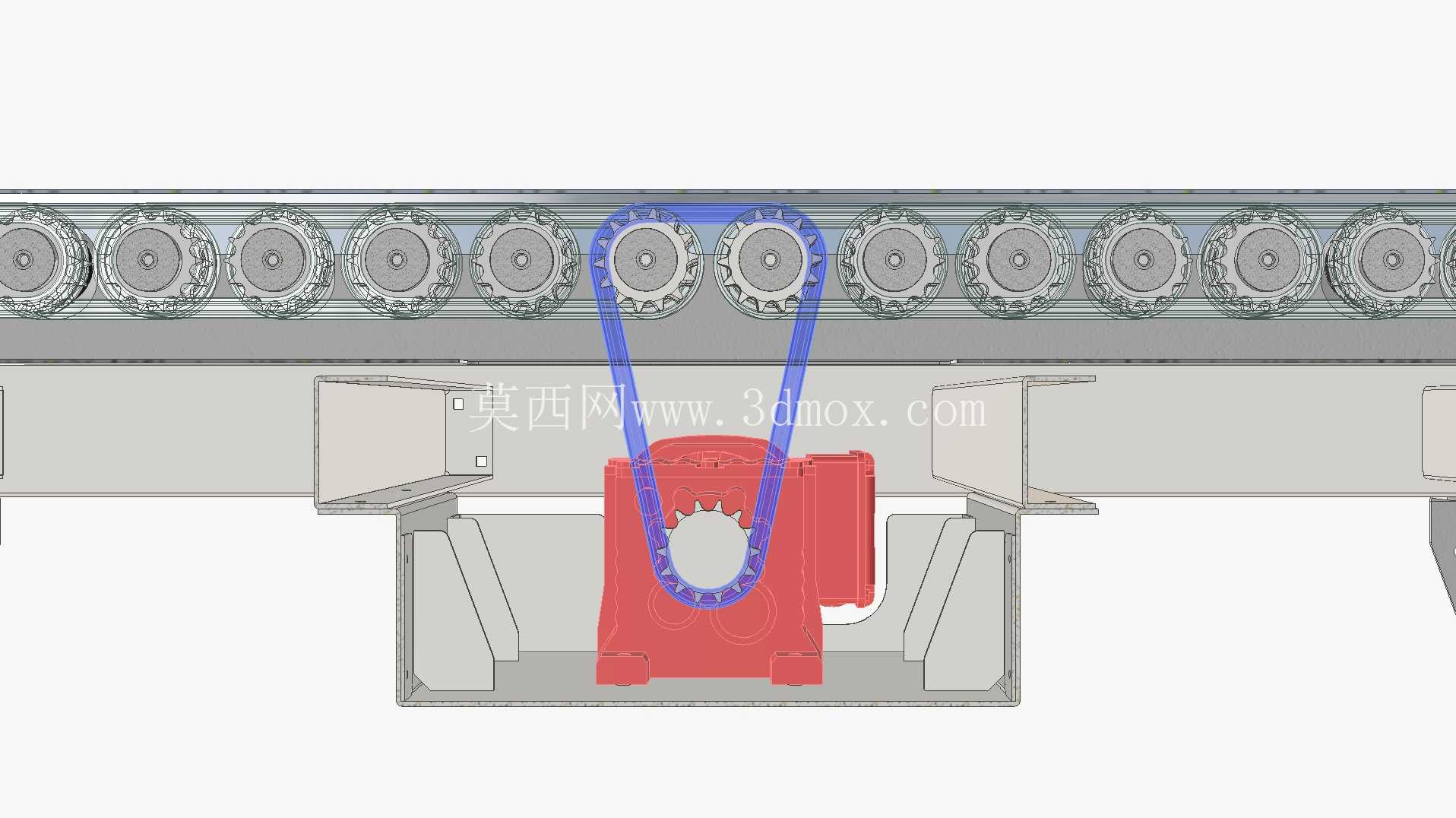

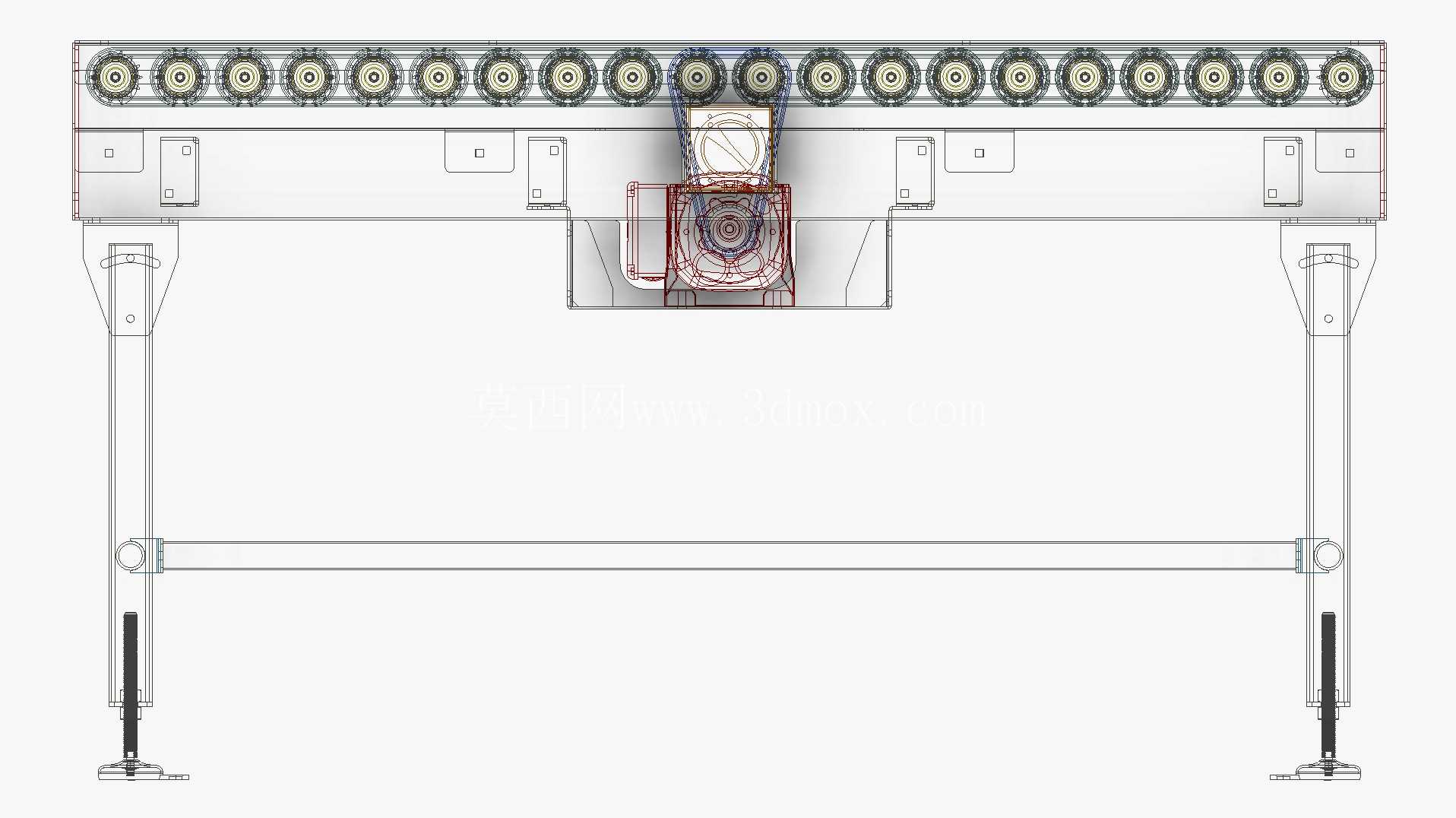

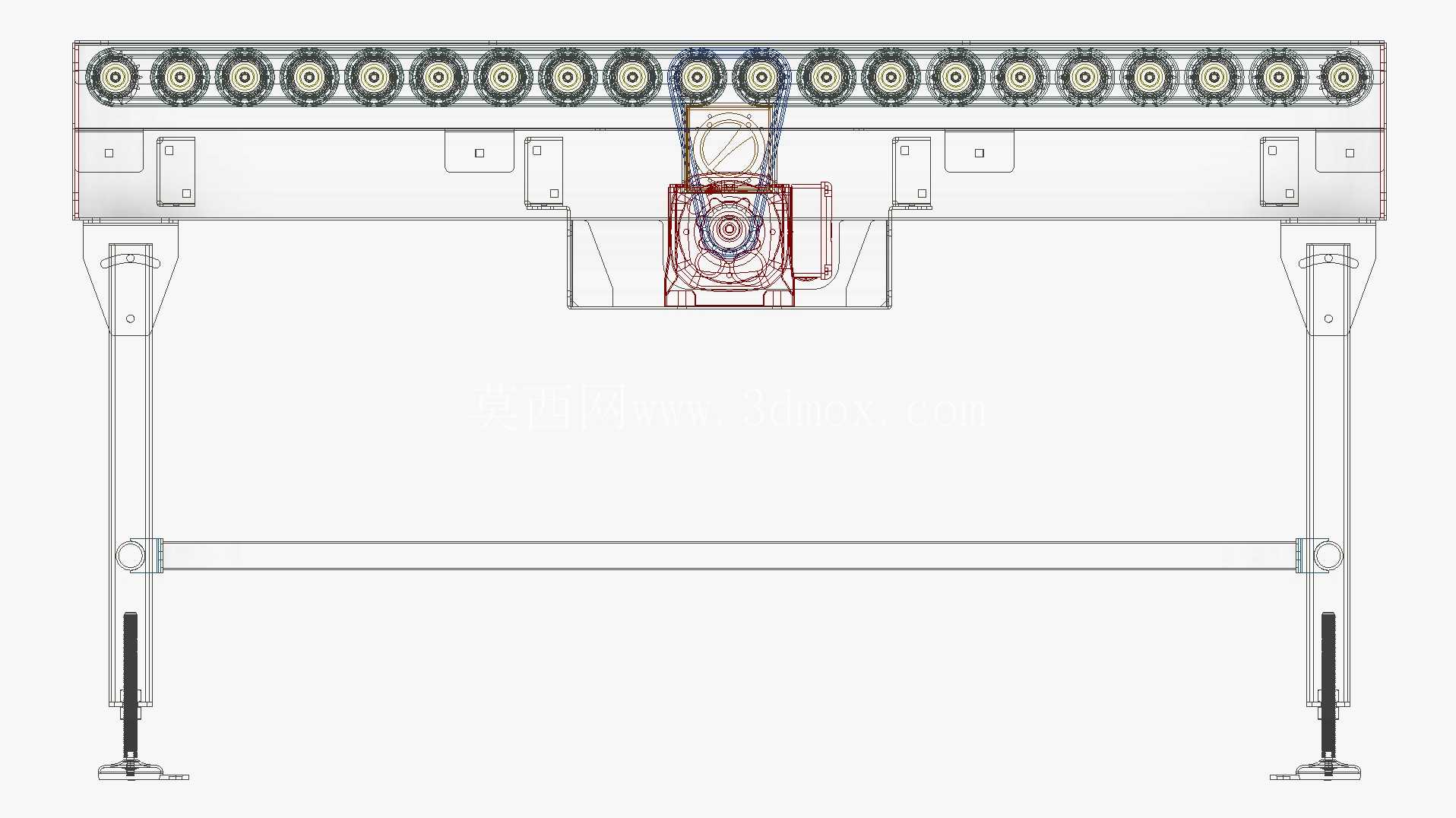

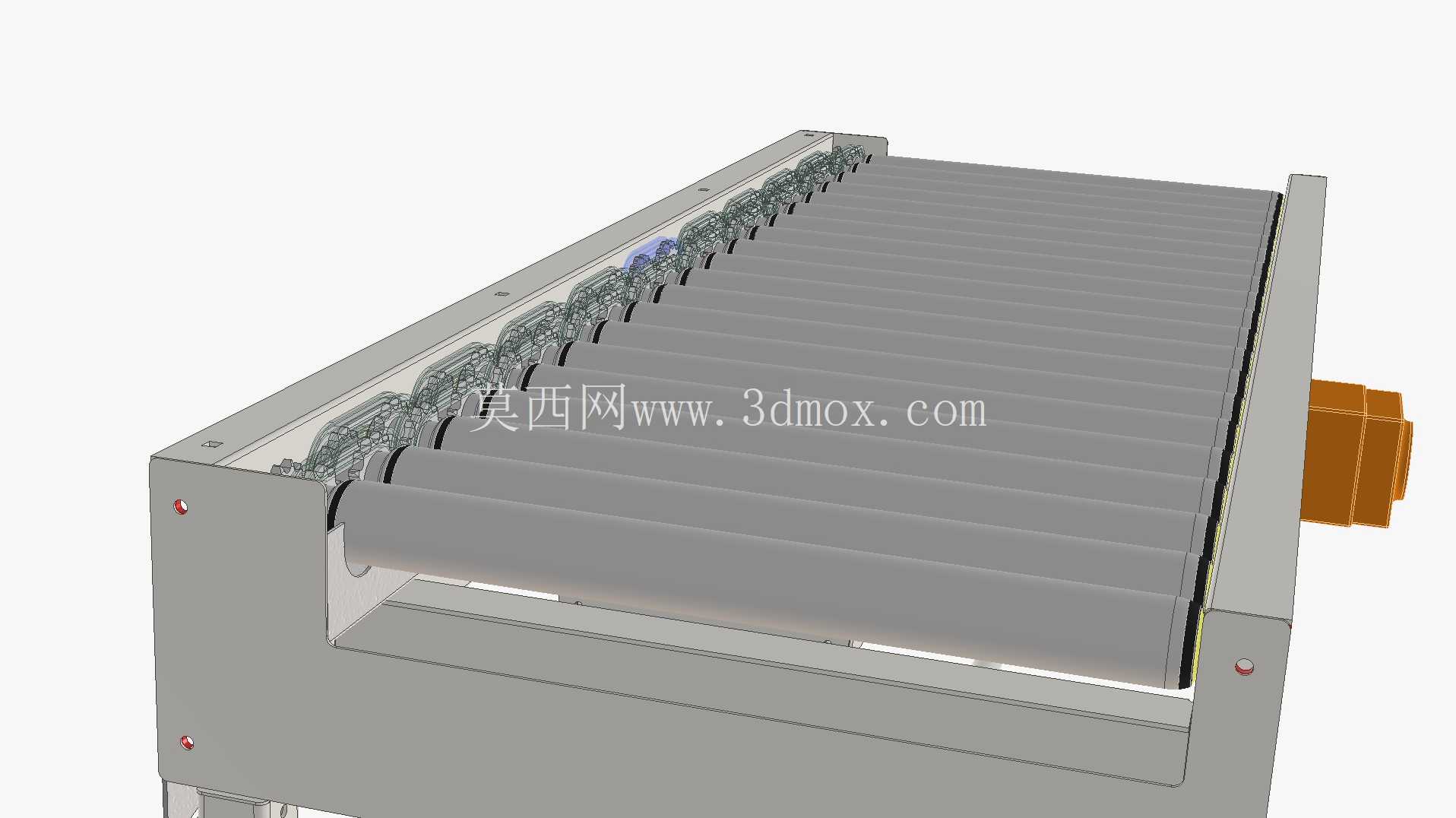

驱动端采用链轮直连的传动结构，每根滚筒端部都配置从动链轮，通过闭合链条将动力依次传递到所有滚筒，相比单辊单独驱动的结构，传动同步性更好，不会出现多辊转速差导致的托盘偏移、卡滞问题，传动比设置为1:1，匹配对应减速电机后，输送线面速稳定在10m/min，辊面转速维持在60rpm，既可以满足常规包装件、轻型工件的连续输送节拍，也不会因为速度过快导致物料在启停阶段出现滑移错位。

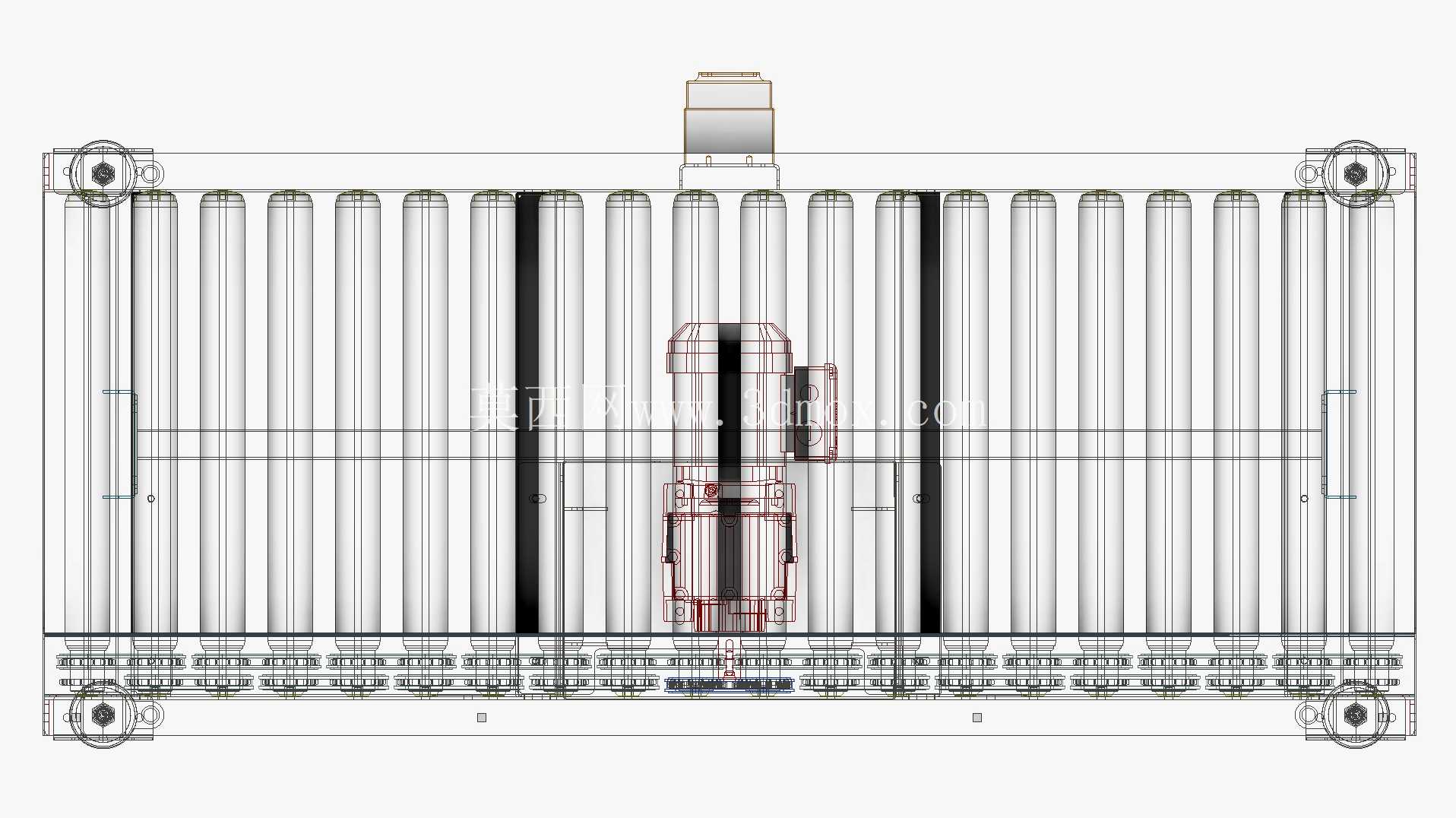

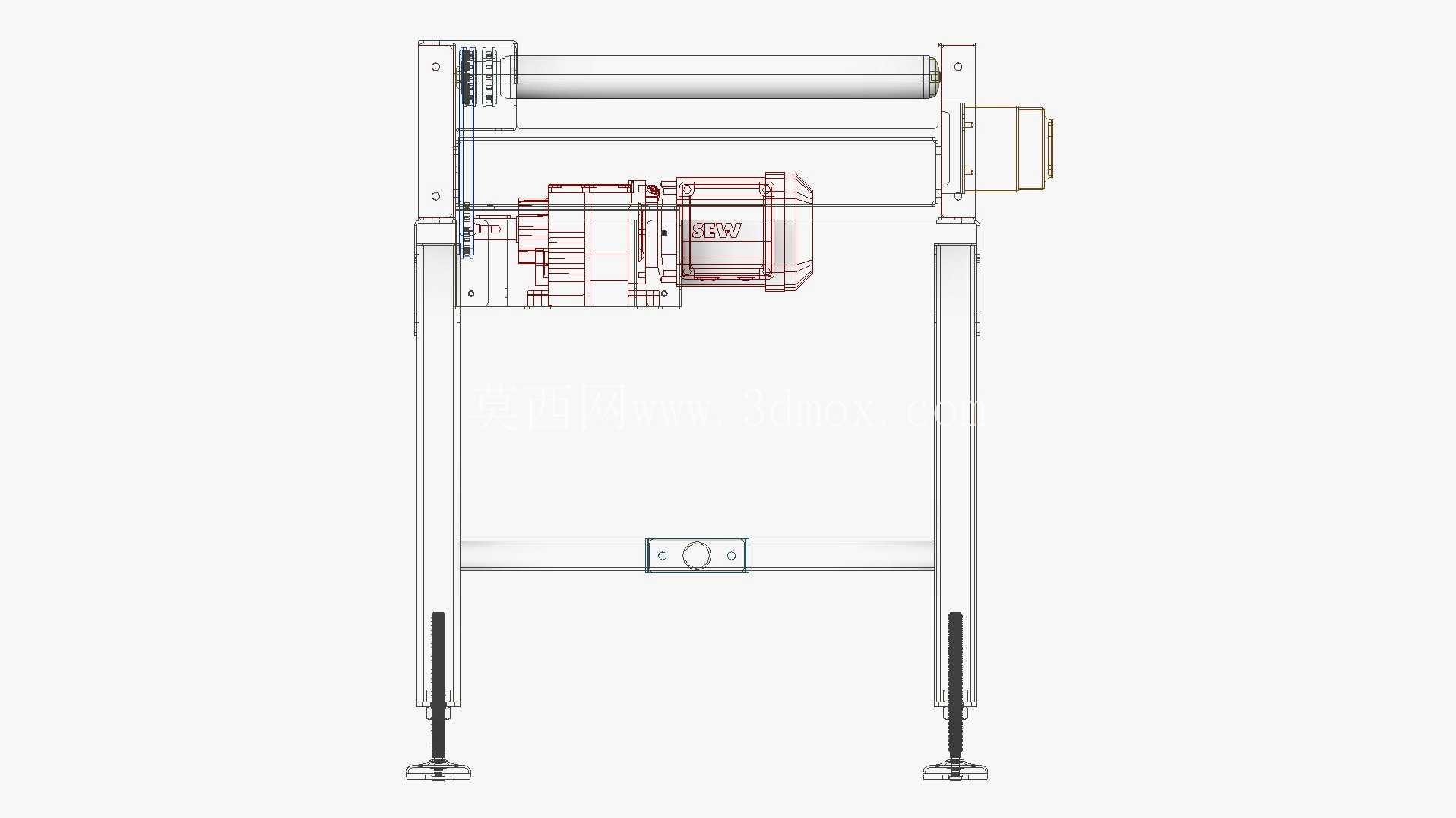

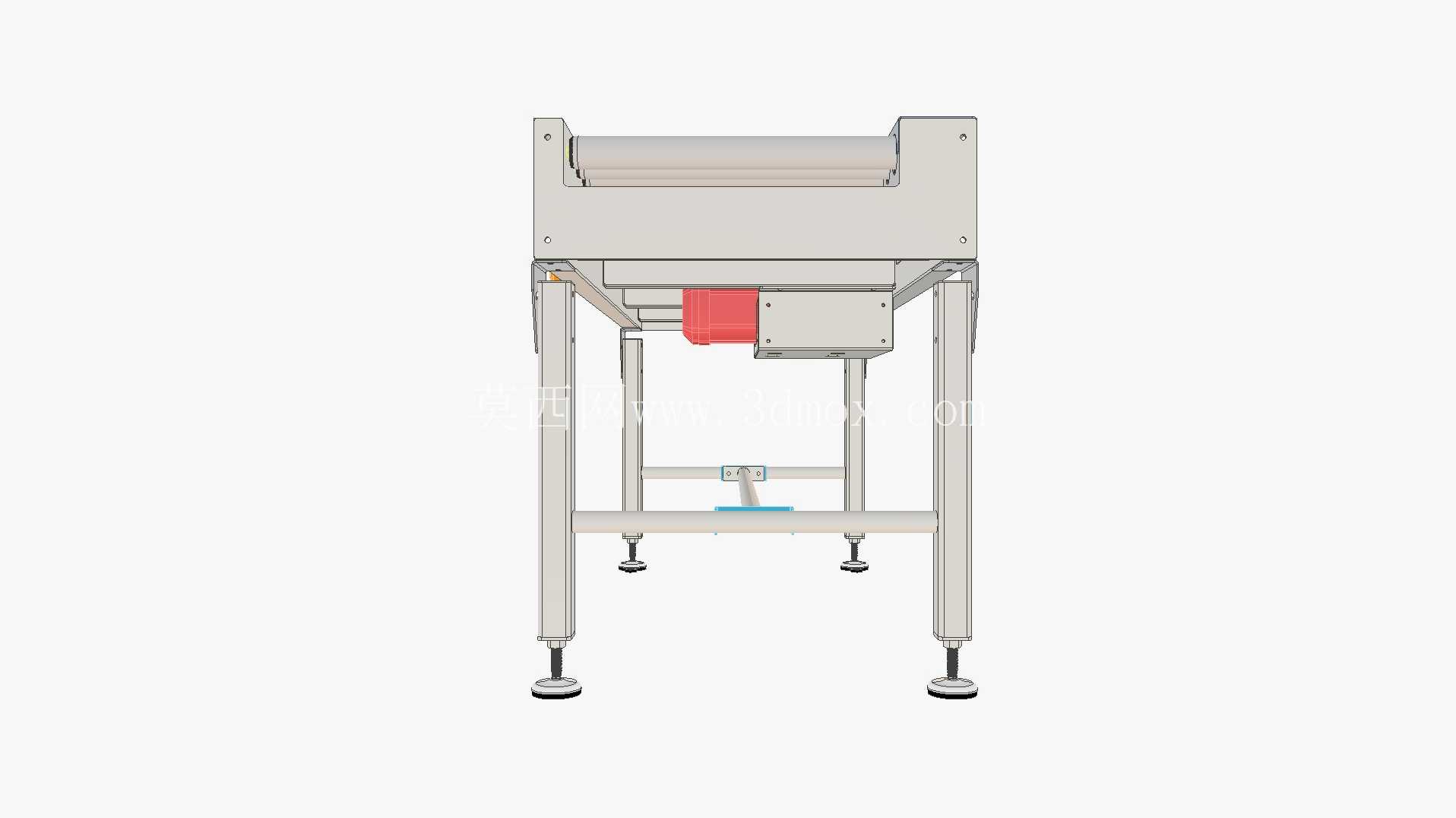

设计阶段特意将驱动电机安装在机架侧端的下部位置，不占用输送面上方的操作空间，电机接线口做了朝下的防水处理，适配车间日常冲洗清洁的场景；滚筒表面做了钝化处理，不会和PE材质托盘、食品级包装容器产生刮擦掉屑的问题，滚筒间距经过核算，可稳定支撑最小尺寸300mm的托盘，不会出现托盘卡入辊缝的情况。

机架侧端预留了传感器安装孔位，现场安装时可直接加装光电开关、行程开关，实现物料到位检测、自动启停、积放控制的功能，不需要二次打孔破坏机架的防腐层；支腿之间加装了横向连接杆，提升整体机架的刚性，在满载14T的工况下，机架中部的挠度控制在0.5mm以内，不会出现长期使用后机架下沉、滚筒轴线偏移的问题。

顶部的侧挡板高度经过优化，既可以阻挡物料从侧面滑落，也不会遮挡操作人员观察物料输送状态的视线，挡板和机架采用螺栓连接，后期如果需要更换不同高度的挡板、加装导向条，都可以快速拆装，不需要焊接作业。在实际产线布局中，多段该型输送单元可以通过端部的连接孔直接拼接，延长输送距离，也可以根据产线走向搭配转角滚筒单元、顶升移栽单元，组成环形、L型的完整输送回路，适配不同车间的空间布局。

针对食品行业的特殊要求，所有外露的紧固件都采用不锈钢材质，没有卫生死角，不会积存污渍滋生细菌，完全符合食品接触设备的卫生规范；在轻型零部件装配车间，该设备也可用于工装托盘的输送，辊面的耐磨特性可承受金属工装的长期摩擦，使用寿命比普通皮带输送机长3倍以上，日常维护仅需要定期给链轮加注润滑脂、检查链条张紧度即可，运维成本极低。

设备底部预留了足够的走线空间，动力线、信号线可以从支腿内部的走线槽排布，不会出现线缆外露被物料剐蹭、被清洁水浸泡的问题，整体结构没有冗余的设计，所有零部件都采用标准化选型，后期更换易损件时可以直接采购标准件，不需要定制加工，大幅缩短故障停机的维修时间。
