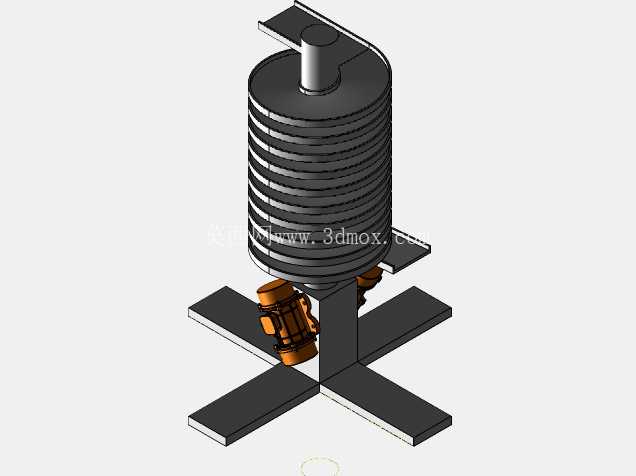

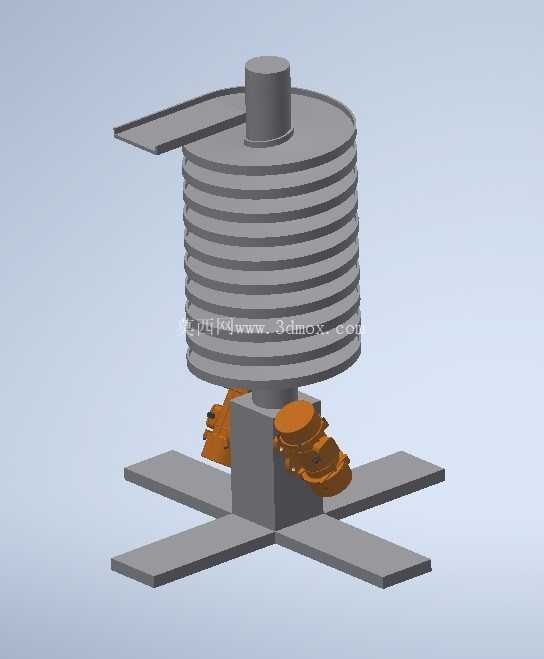

振动螺旋升降输送设备轮廓结构

在散料处理的生产环节里，这类垂直振动螺旋输送结构常被用在颗粒、小块状物料的冷却、干燥、提升同步作业场景，比如食品加工线的炒货冷却输送、化工粉体的均化提升、铸造车间的旧砂降温输送，都能见到同原理设备的身影。和普通斗式提升机不同，这类设备依靠底部的振动激振源产生定向激振力，让螺旋槽道上的物料沿着螺旋轨迹做抛掷滑移运动，在向上输送的过程中，物料可以和槽道外的冷却风、干燥热风充分接触，同步完成工艺处理，不需要额外配置中间转接的输送设备，能大幅缩减生产线的占地空间。

从结构设计逻辑来看，整个设备的核心受力部件集中在底部的十字安装底座上，十字形的支脚结构是为了匹配现场的安装地脚，四个支脚的端面预留了安装孔位，安装时需要保证四个支脚的平面度误差控制在合理范围，避免激振力出现偏载导致设备运行噪音过大、槽体焊缝开裂。底座上方的激振组件采用对称布置的振动电机，两台振动电机的偏心块角度需要同步调整，来匹配不同物料的输送振幅要求——对于密度大、粒度大的物料，需要调大偏心块夹角获得更大振幅，对于轻质粉体物料则适当减小振幅，避免物料出现过度飞扬的情况。

中间的螺旋输送槽采用等螺距的层叠结构设计，螺旋槽的截面宽度根据输送产能确定，槽体外侧可以根据工艺需求加装夹套，通入冷却水或者热媒来实现物料的温度调节。顶部的出料溜槽采用切向布置，顺着物料螺旋运动的切线方向延伸，避免物料在出料位置出现卡滞堆积，溜槽的倾斜角度要大于物料的自然休止角，保证物料能顺利滑入下一道工序设备。中心的立柱是整个螺旋槽的支撑核心，所有螺旋槽片都和中心立柱焊接固定，立柱内部做加强筋处理，承受长期交变激振力的作用下不会出现结构变形。

做这类设备的三维建模时，首先要确定的是设备的整体安装边界，十字底座的外接圆直径决定了设备的最小占地尺寸，螺旋槽的外径要和现场的设备预留间隙保持至少100mm以上的安全距离，避免运行时的振动位移和周边设备发生碰撞。设备的整体高度要匹配上下游设备的接口高差，顶部出料口的中心高度要和后续接料设备的进料口高度对齐，避免出现物料落差过大导致的破碎或者粉尘溢出。建模过程中要重点关注激振组件的安装位置，两台振动电机的安装面要保持平行，偏心块的旋转方向要符合物料向上输送的受力要求，反向旋转会导致物料滞留在槽道内无法正常提升。

在实际选型应用中，这类设备的输送速度和振幅、振动频率、螺旋升角直接相关，螺旋升角一般控制在3到5度之间，升角过大会导致物料下滑无法提升，升角过小则会降低输送效率，增加设备的整体高度。槽体的材质根据输送物料的特性选择，输送磨琢性强的物料时要在螺旋槽表面加装耐磨衬板，输送有腐蚀性的物料则采用不锈钢材质制作槽体。设备安装时需要在底座和地面之间加装减震弹簧，隔绝激振力向地面传递，避免对车间内其他精密设备造成振动影响，减震弹簧的刚度要匹配设备的整体运行重量，保证设备运行时的振幅稳定在设计范围内。

和其他垂直输送设备相比，这类振动螺旋升降结构没有传动链条、斗提皮带这类易损部件，日常维护只需要定期检查振动电机的轴承润滑情况、紧固槽体连接螺栓即可，维护成本远低于传统提升设备。同时因为物料在槽道内是连续均匀输送，不会出现斗提设备常见的挖料阻力大、回料严重的问题，对于温度较高、需要通风处理的散料，这种开放式的螺旋槽道结构能让物料和空气充分接触，在提升过程中自然完成降温或者除湿，不需要额外配置工艺处理设备，在中小产能的散料处理生产线中具备很高的应用性价比。建模时还原轮廓结构可以快速完成生产线的布局仿真，验证设备和上下游设备的接口匹配性，提前排查安装空间干涉问题，为后续的详细结构设计提供布局参考。
