带防打滑齿轮组的双盘纤维输送装置

在静电纺丝纳米纤维量产制备的产线环节中，纤维收集阶段的输送稳定性直接决定成品纤维膜的面密度均匀性，传统单辊输送结构在高速收卷时容易出现带材打滑、张力波动的问题，会导致纤维铺层错位、厚度不均，直接拉高后续分切、复卷工序的废品率。这套双盘输送结构就是针对该场景的痛点做的定向设计，核心采用两组平行布置的盘式输送辊配合多级定比齿轮传动，从传动根源抑制打滑问题，适配纳米纤维收集工序的连续稳定运行需求。

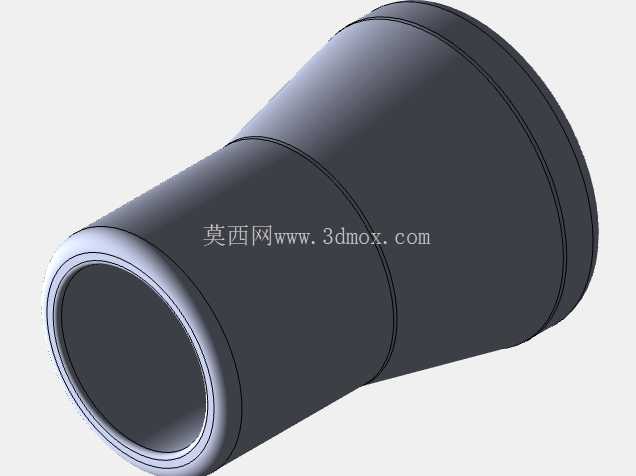

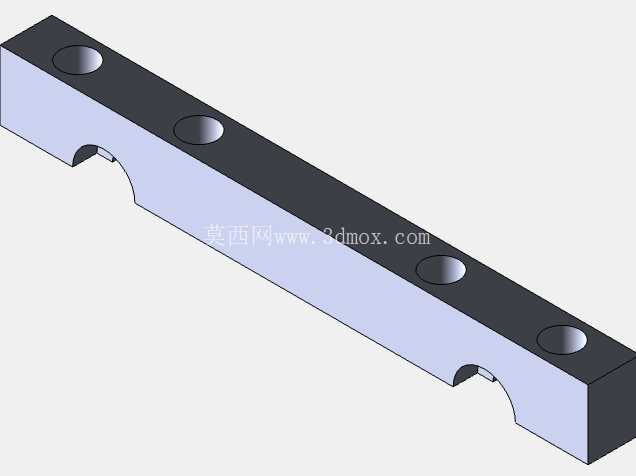

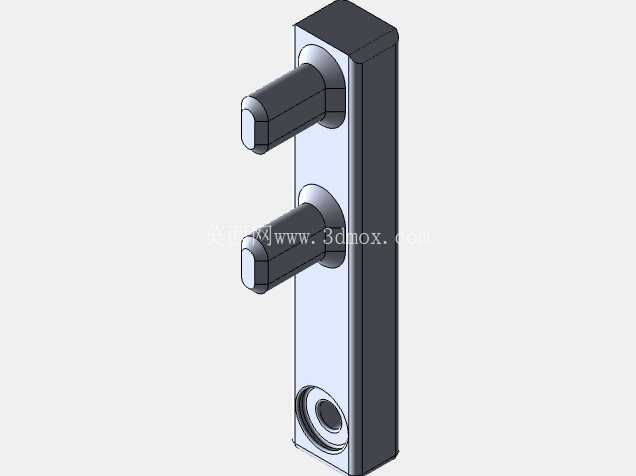

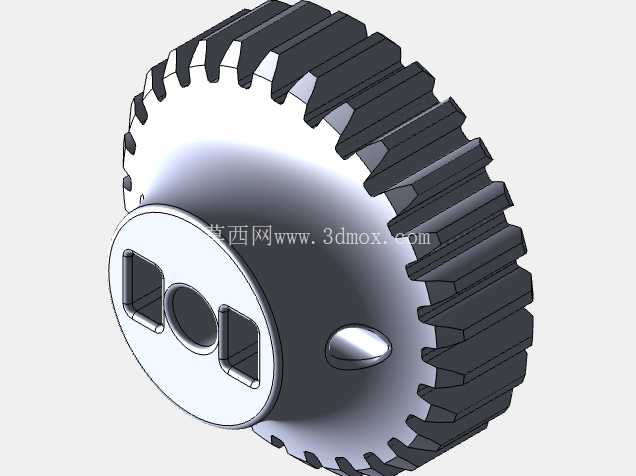

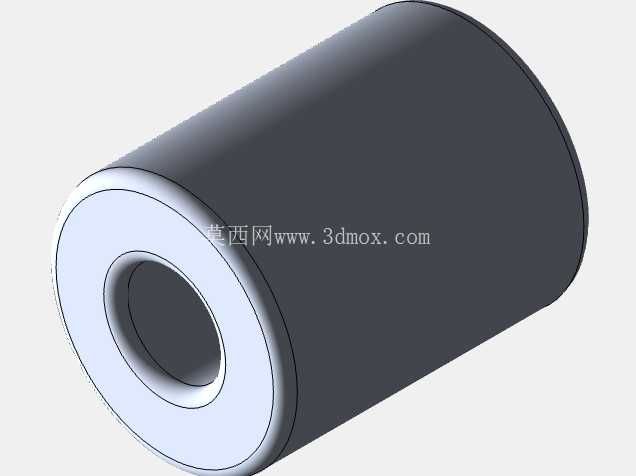

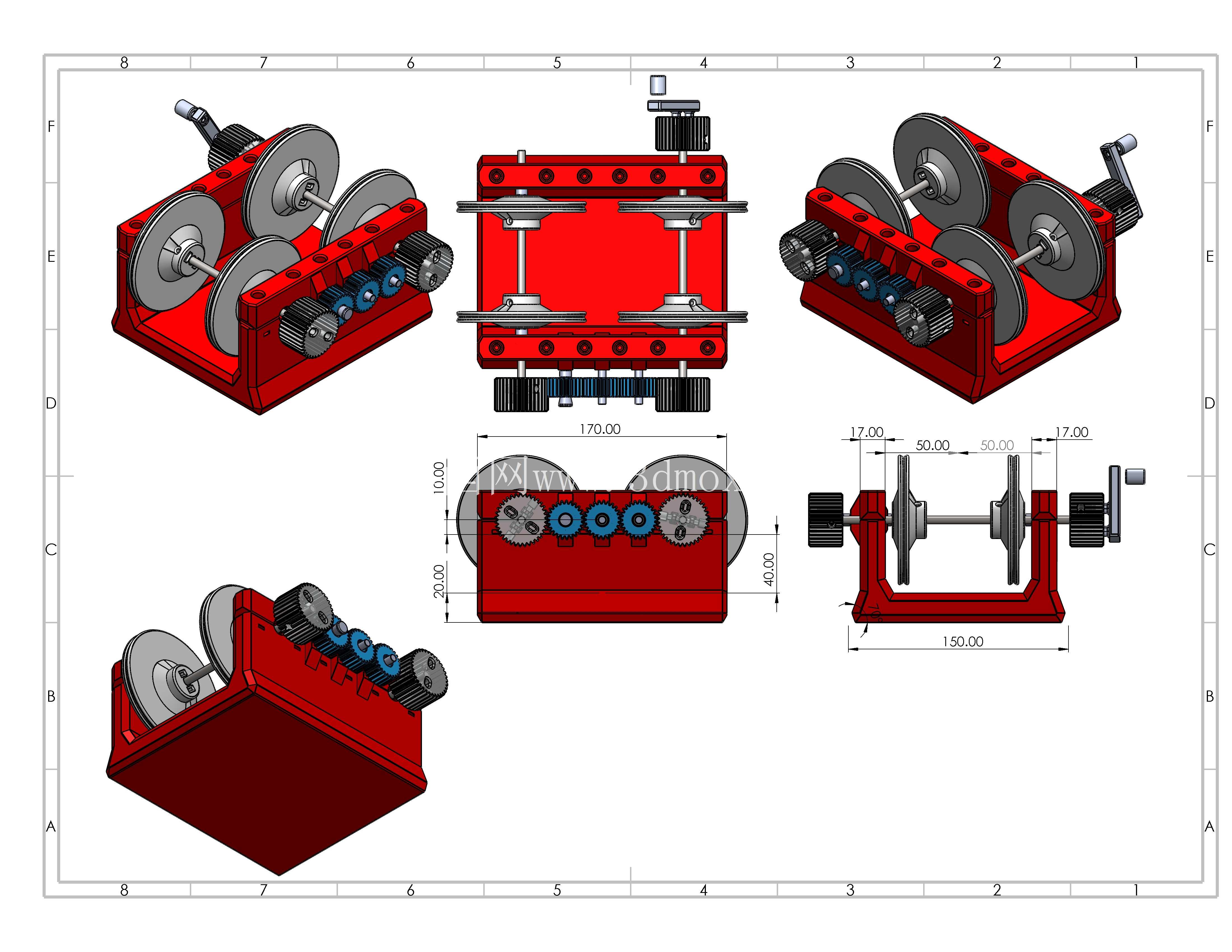

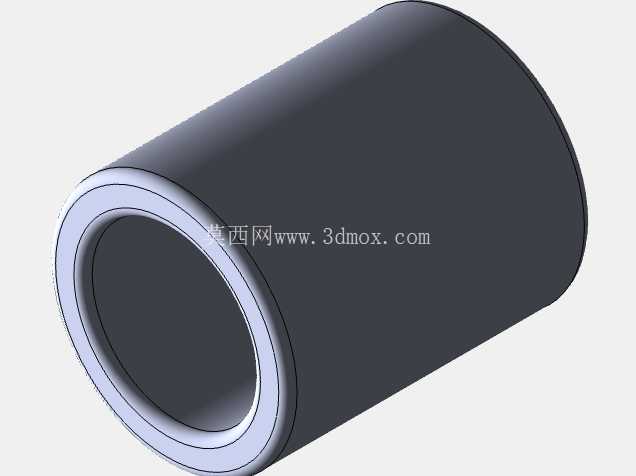

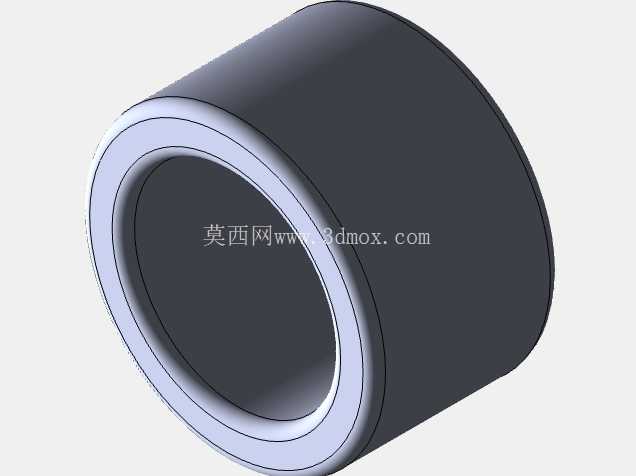

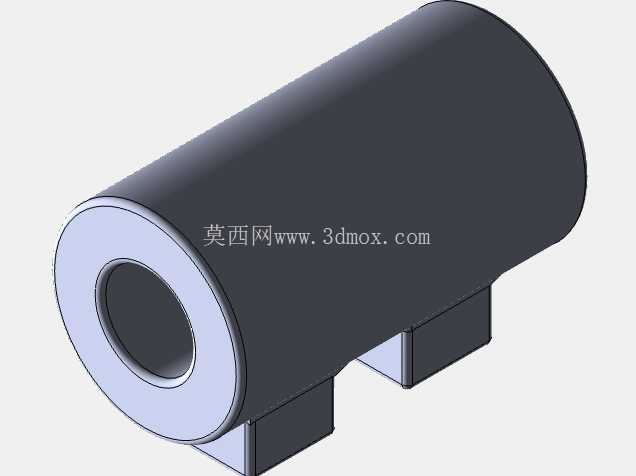

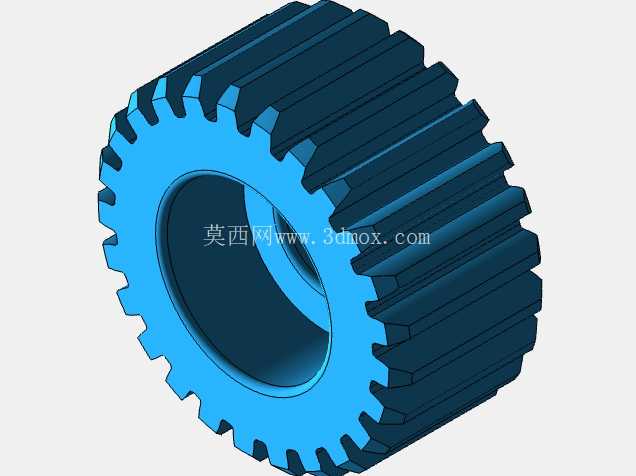

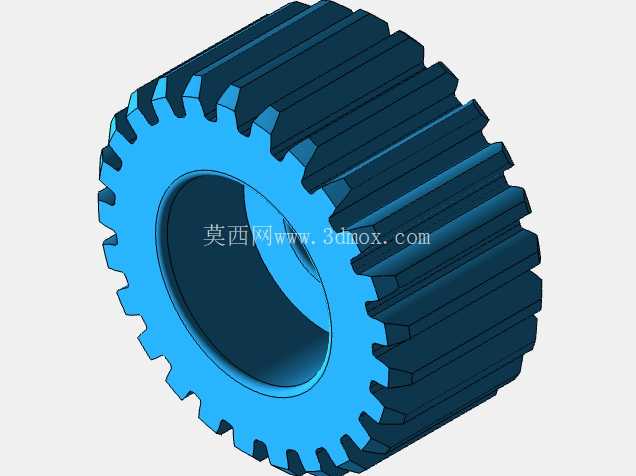

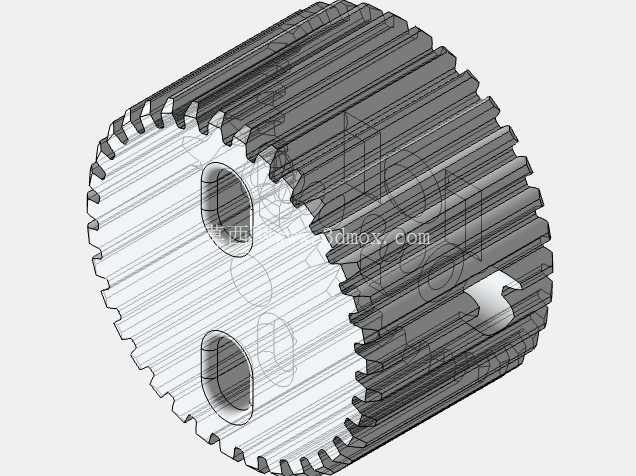

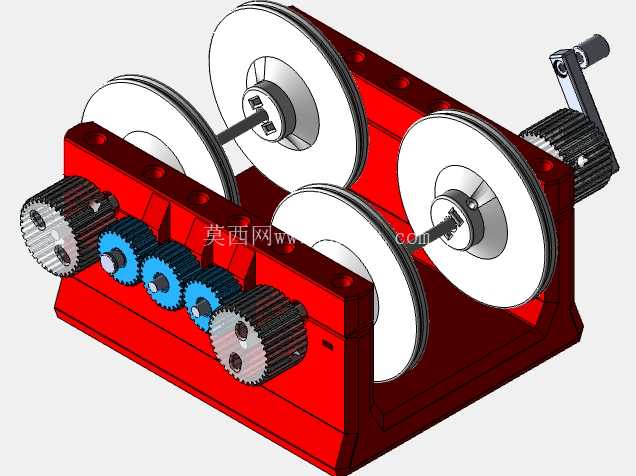

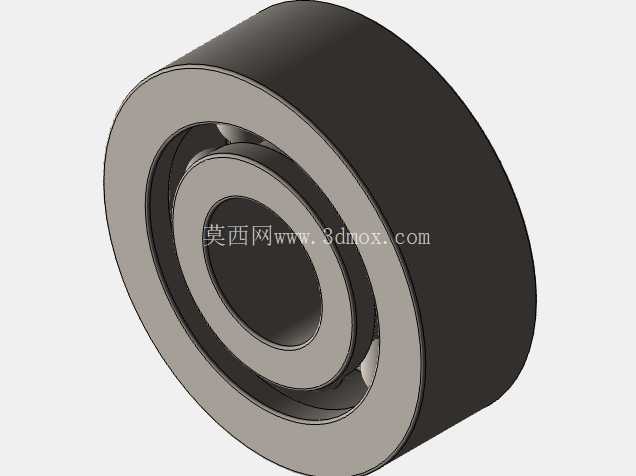

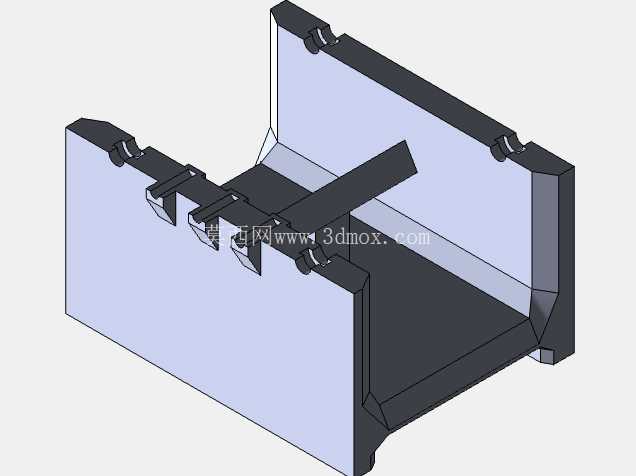

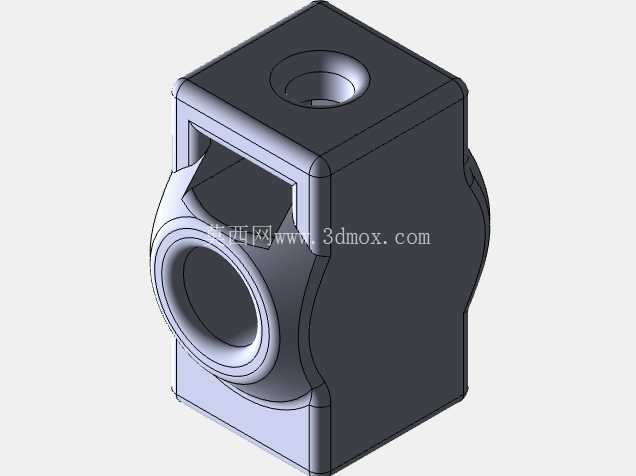

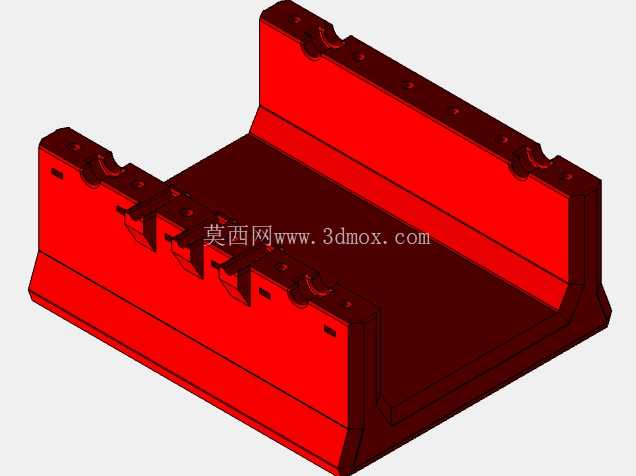

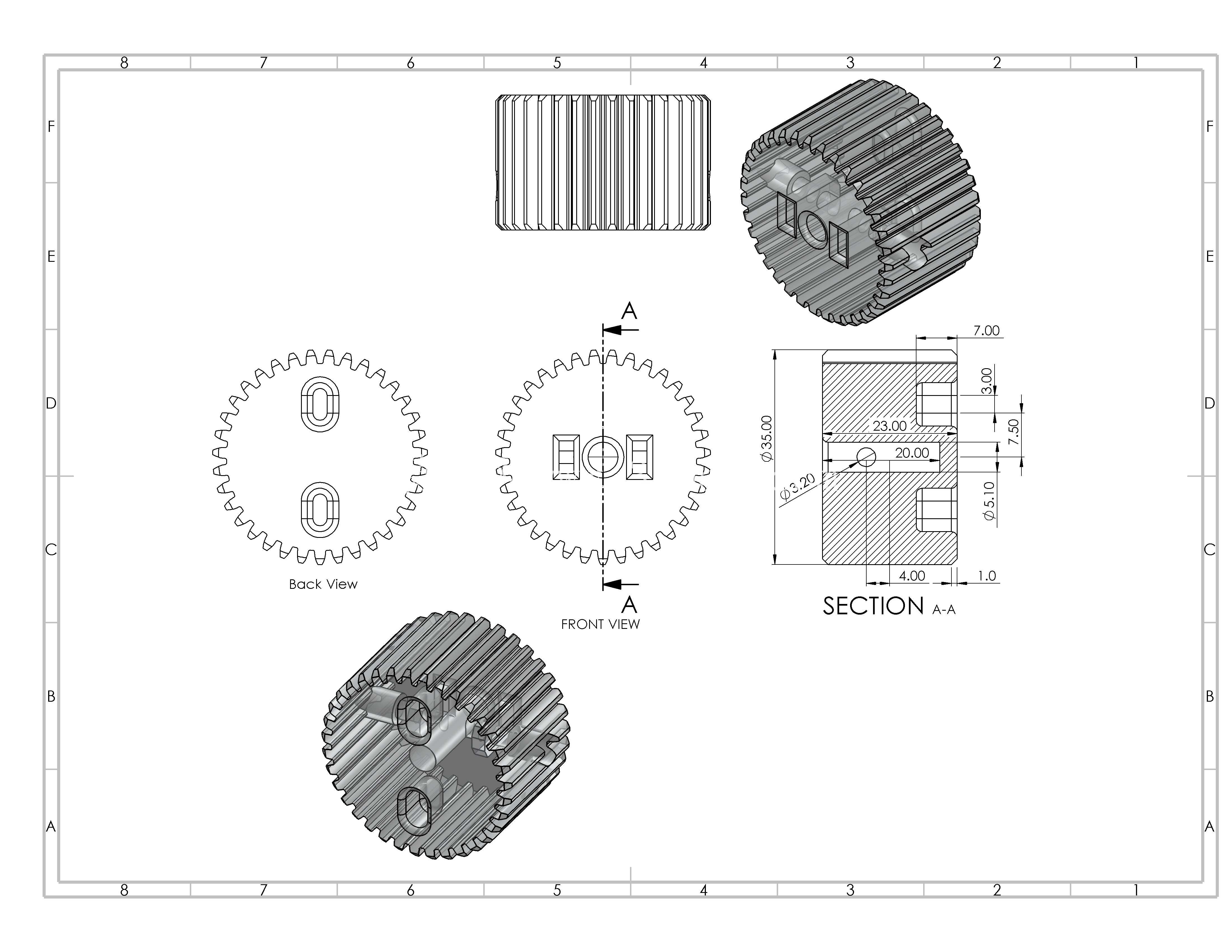

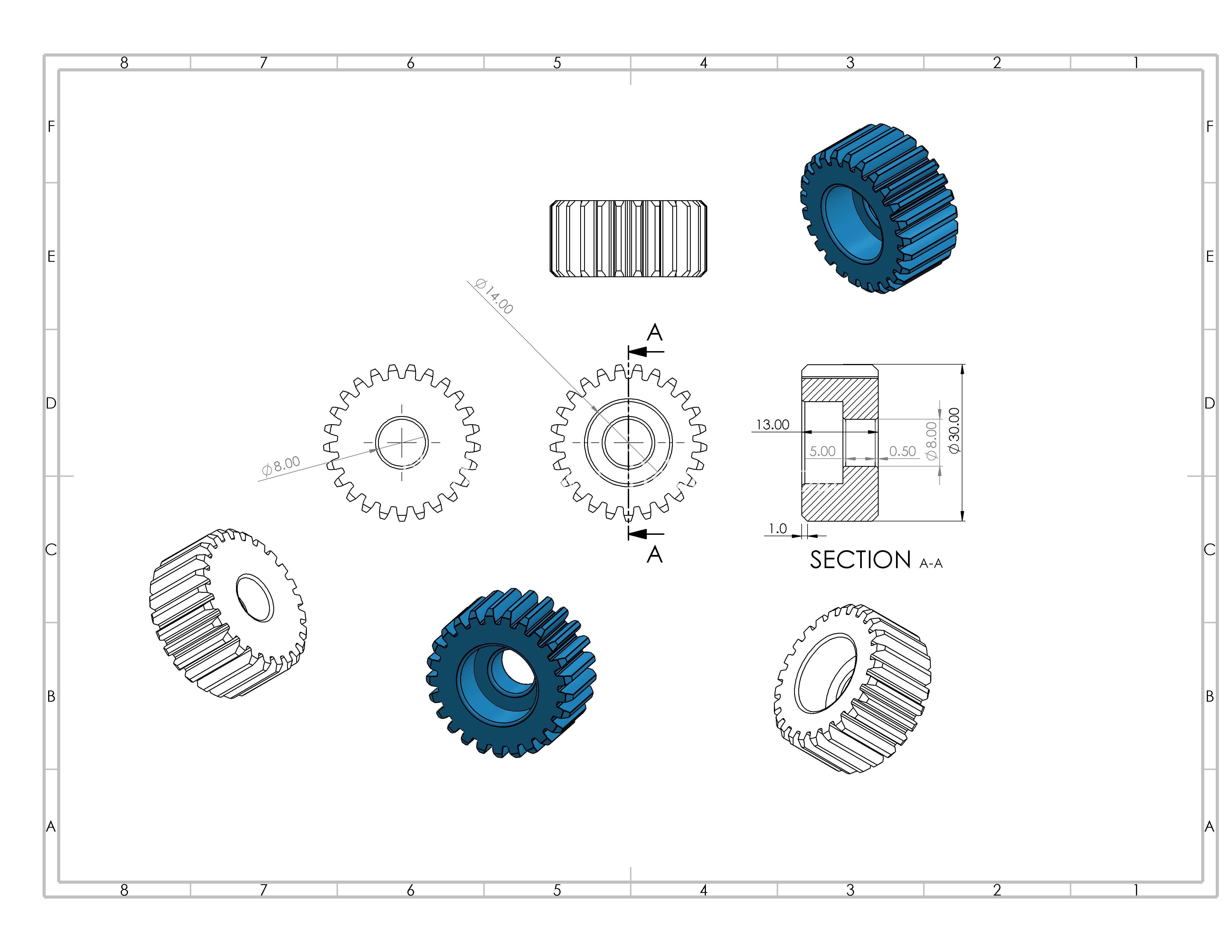

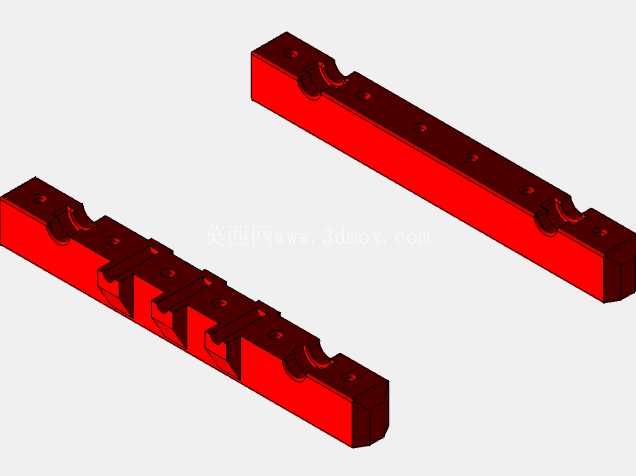

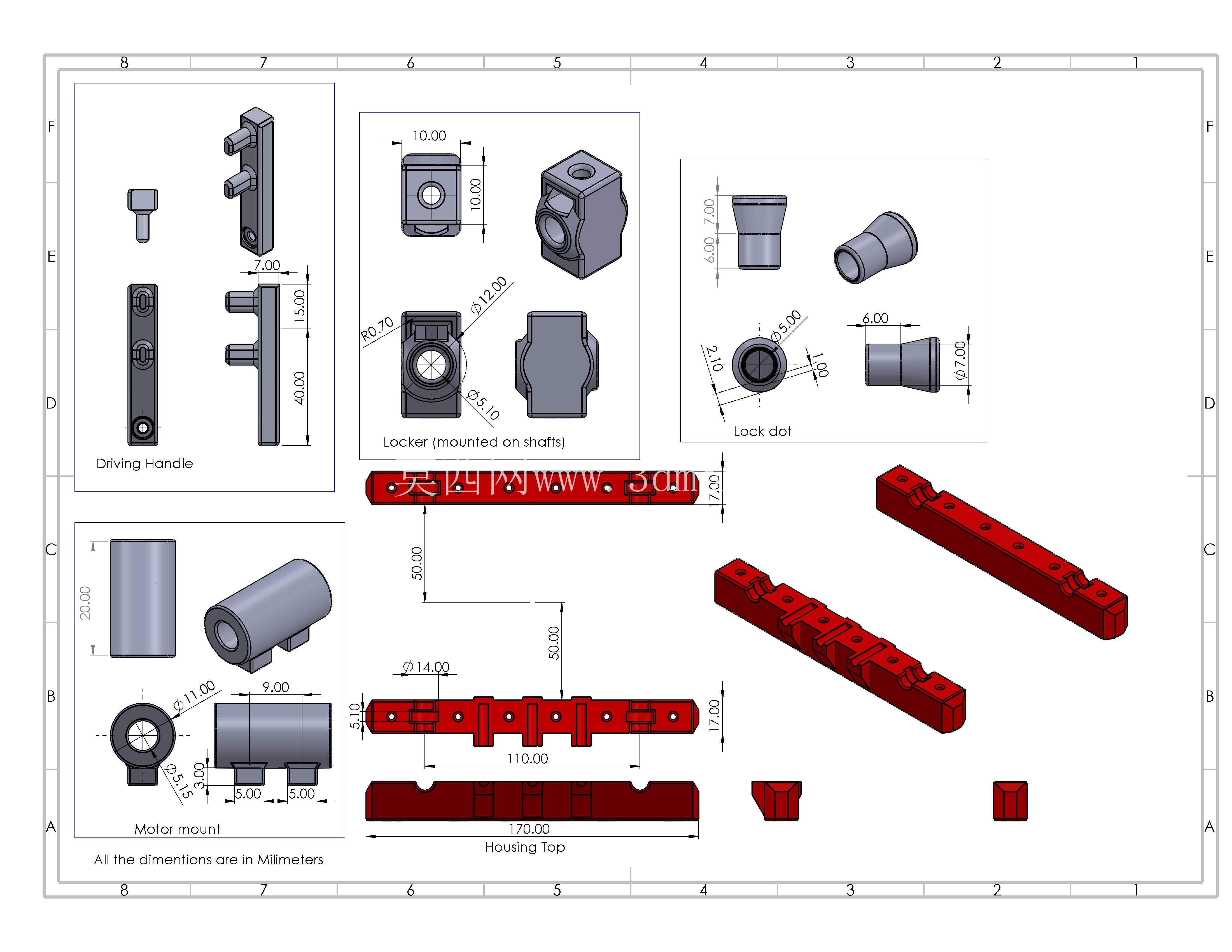

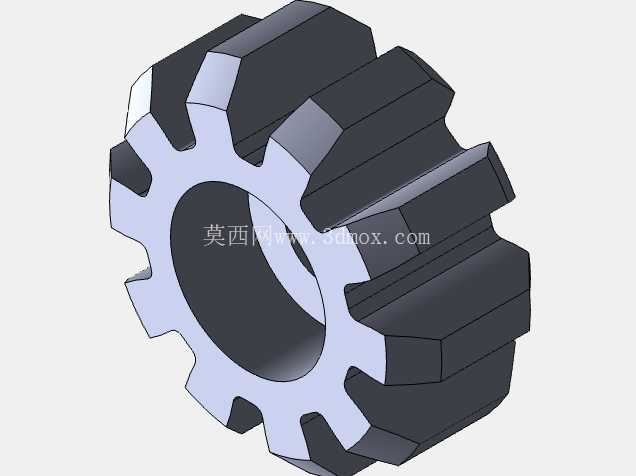

从结构布局来看，整套装置采用一体式焊接箱体作为承载基座，箱体采用箱型焊接结构，内壁做加强筋布置，可抵消齿轮啮合、辊组转动带来的振动，避免长期运行出现基座形变导致的辊系平行度超差。四个输送盘两两分属两根平行输出轴，轴系两端采用深沟球轴承做回转支撑，轴承座嵌入箱体安装位，装配时可通过调整垫片控制轴系轴向窜动量在0.02mm以内，保证输送盘端面跳动符合纤维收卷的精度要求。传动端布置在箱体侧部，采用三级直齿圆柱齿轮做定比传动，输入轴端预留手摇操作接口，可在设备调试、穿带阶段手动盘车，也可根据产线自动化需求接驳伺服电机做动力输入，齿轮啮合侧隙控制在0.1-0.15mm区间，既保证传动无卡滞，又能避免回程间隙过大导致的输送速度波动。

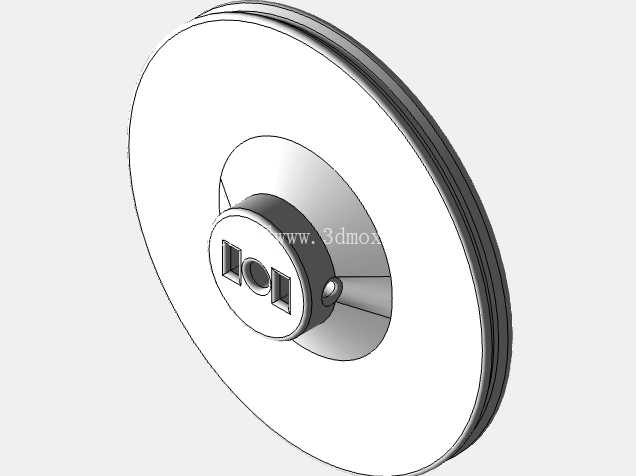

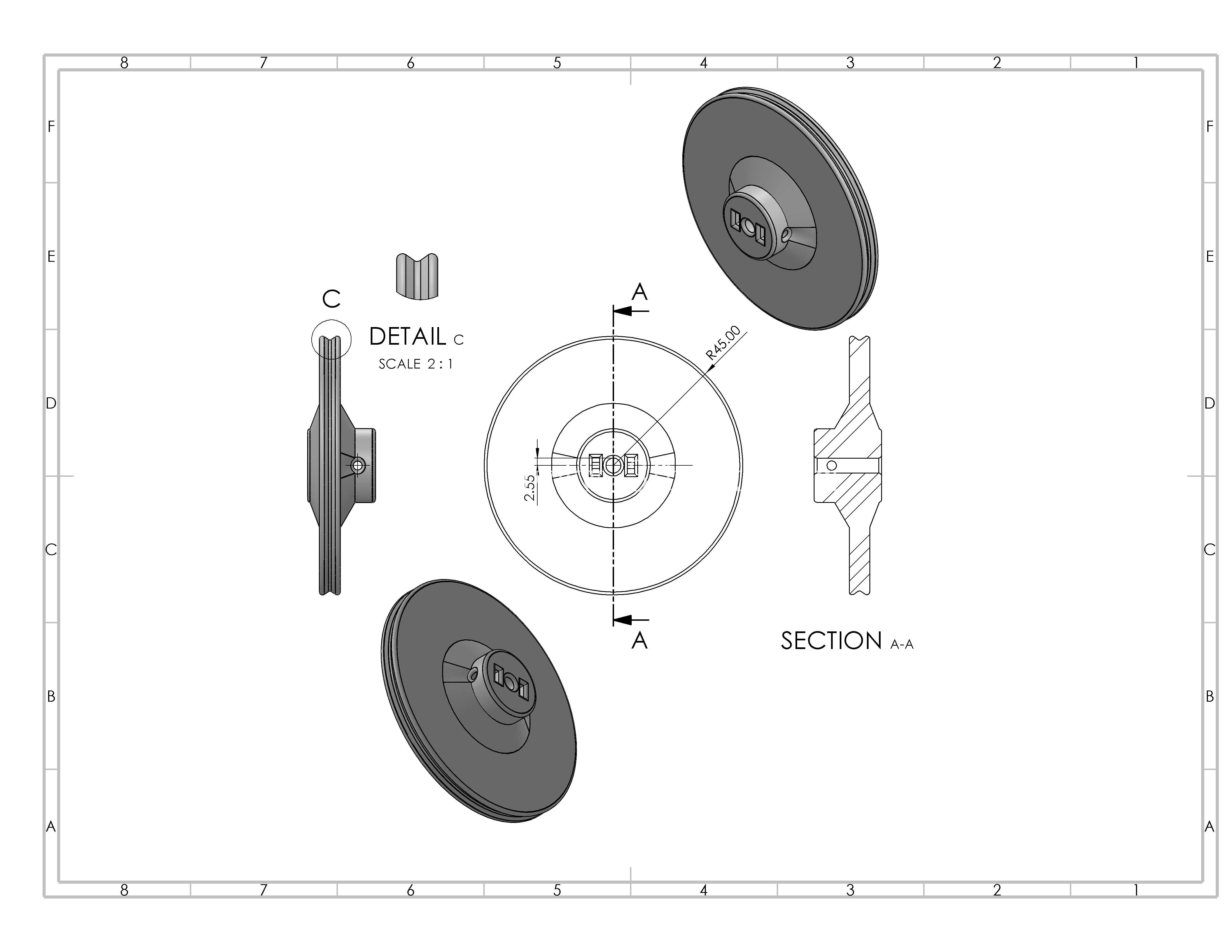

实际运行过程中，两根输出轴通过齿轮组做同步反向转动，四个输送盘的外圆面作为纤维带的承载接触面，盘体采用铝合金材质做轻量化处理，表面做硬质阳极氧化处理，耐磨性能优异且不会刮伤成型后的纳米纤维层。区别于传统摩擦传动的输送结构，这套齿轮啮合传动的形式不存在传动带打滑、丢转的问题，输送线速度误差可控制在0.5%以内，能保证纤维收集过程中带材运行速度恒定，配合静电纺丝的射流沉积速率，可实现厚度公差±2μm以内的纤维膜稳定制备。

安装边界方面，整套装置的基座安装孔位按照标准工业铝型材机架的孔距做适配设计，底部预留四个M12的螺栓安装位，可直接固定在4040/4080规格的铝型材机架上，无需额外做转接板加工。输入轴的中心高与常规收卷辊、导向辊的中心高保持一致，可直接对接现有静电纺丝产线的走带路径，不需要对原有产线做大规模改造。输送盘的轴向位置可通过轴端的锁紧螺母做微调，调整范围在0-30mm区间，可适配不同幅宽的纤维带生产需求，单根轴上的两个输送盘间距调整到位后通过止动垫圈锁死，避免运行过程中出现盘体移位导致的带材跑偏。

设计过程中特意对齿轮组的润滑结构做了优化，箱体侧部的齿轮腔预留润滑脂填充空间，端盖处采用骨架油封做密封，避免润滑脂泄漏污染纤维材料，同时齿轮腔的散热筋结构可保证连续8小时运行时齿轮箱温度不超过45℃，不会因热胀冷缩导致齿轮啮合间隙变化。输送盘与轴的连接采用键传动加锁紧螺钉的双重固定形式，可承受最高30m/min的线速度运行下的扭矩载荷，不会出现盘体与轴相对转动的问题。日常维护时仅需定期打开齿轮腔端盖补充润滑脂，检查输送盘表面的磨损情况即可，易损件均采用标准件，替换成本低，适配中小批量纳米纤维生产企业的设备升级需求。
