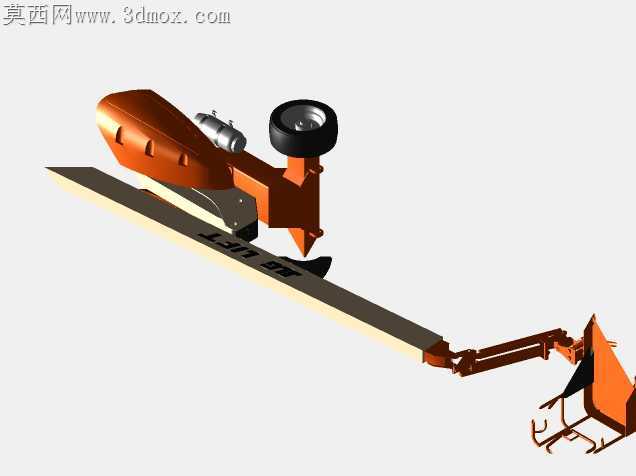

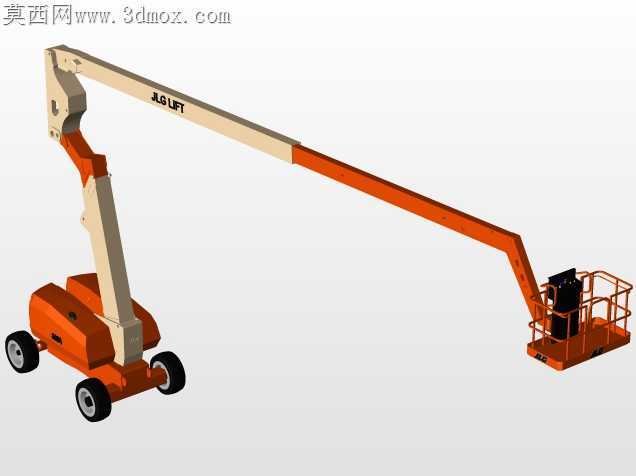

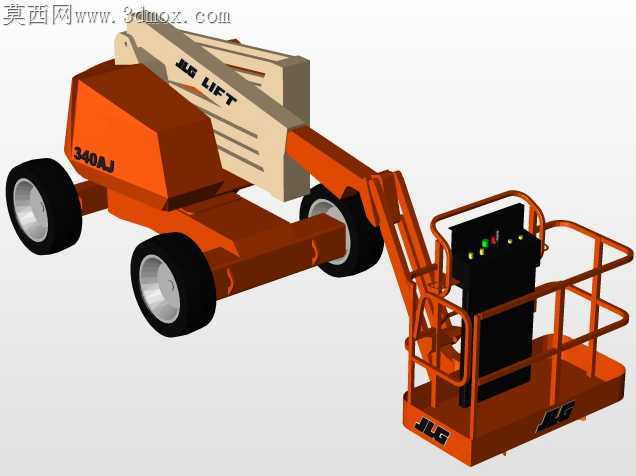

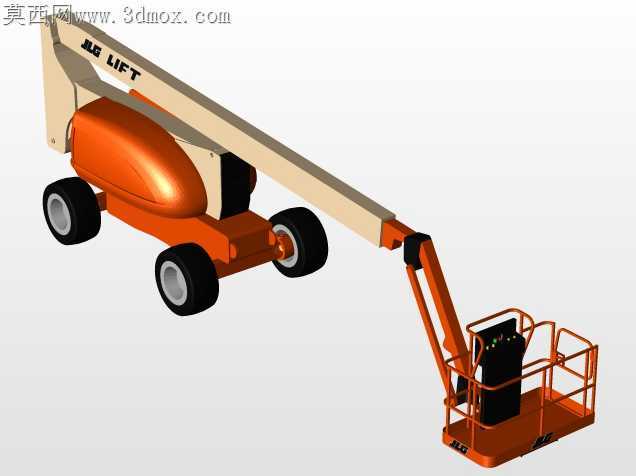

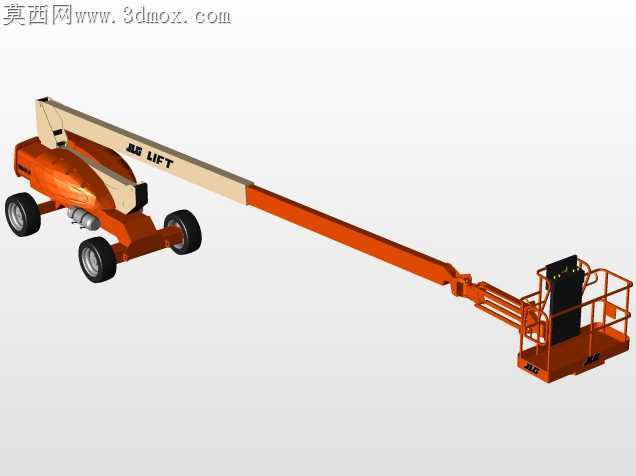

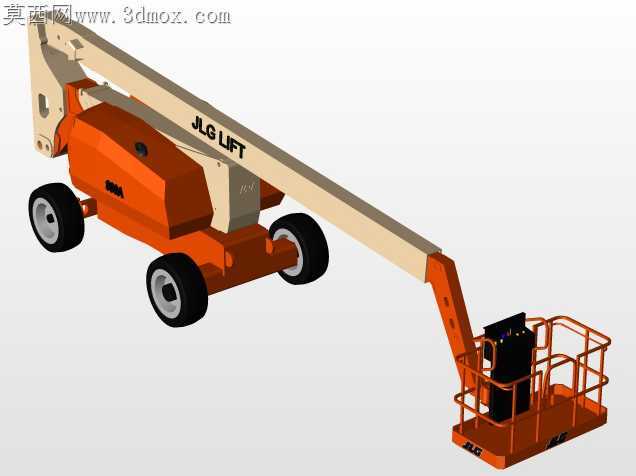

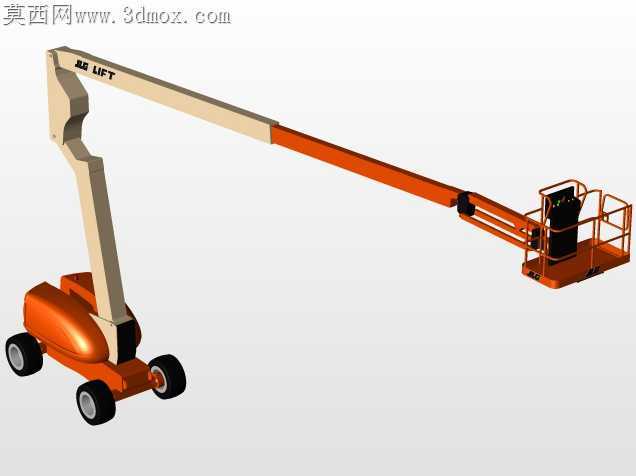

曲臂式高空作业升降作业平台结构设计

曲臂式高空作业设备在户外复杂场地作业时，常因臂架连接间隙过大导致作业端晃动量超标，或是底盘配重分布不合理引发侧倾风险，这套曲臂升降作业平台的结构设计，全程围绕加工适配的核心逻辑打磨细节，没有为了视觉效果做无法落地的曲面造型。行走轮的安装支座特意预留了0.2mm的镗孔公差余量，现场装配时不需要额外修磨衬套就能保证轮轴转动顺畅，不会出现卡滞或是轴向窜动的问题，支座与底盘主梁的连接面做了铣平处理，避免焊接变形带来的贴合面缝隙，减少后期螺栓松动的隐患。多节曲臂的铰接位置，没有采用一体化铸造成型的轴套设计，而是拆分了可更换的耐磨铜衬套结构，衬套与臂架耳板的配合选用过渡配合，压装时不需要额外加热就能完成装配，后期衬套磨损后只需要更换衬套，不用整体更换臂架构件，大幅降低后期运维的成本。臂架的板材厚度根据受力分布做了差异化设计，靠近底盘的第一节臂受力弯矩最大，选用加厚的低合金高强度钢板，靠近作业平台的末节臂受力更小，适当减薄板材厚度，在保证结构强度满足1.5倍额定载荷静载测试要求的前提下，尽可能降低整机自重，减少行走机构的负载。作业平台的护栏连接位置做了外翻边处理，既避免尖锐边角划伤作业人员，也能提升护栏的抗冲击强度，平台与末节臂的连接位置设置了可调节的锁紧机构，能根据作业场景微调平台的水平角度，即使臂架在变幅过程中出现微小角度偏差，也能保证平台始终处于水平状态，保障站在平台上的作业人员安全。底盘的配重块安装位置经过反复校核，把整机的重心控制在轮距的中心区域，即使臂架全伸到最大作业幅度，整机的稳定系数也能满足安全规范要求，不会出现侧翻风险。液压管路的排布沿着臂架的内侧凹槽走线，用管卡分段固定，避免臂架伸缩变幅时管路被挤压磨损，管路的接头位置预留了足够的安装操作空间，现场装配时不需要借助特殊工具就能完成管路连接，后期检修更换管路也十分方便。所有的焊接位置都标注了明确的焊脚高度要求，受力集中的铰接耳板位置要求满焊后做去应力处理，避免焊接残余应力导致构件后期出现变形开裂。
