剪叉式丝杆驱动升降作业平台结构

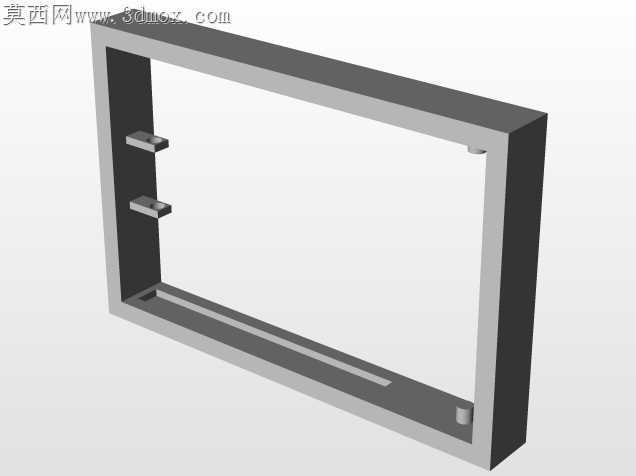

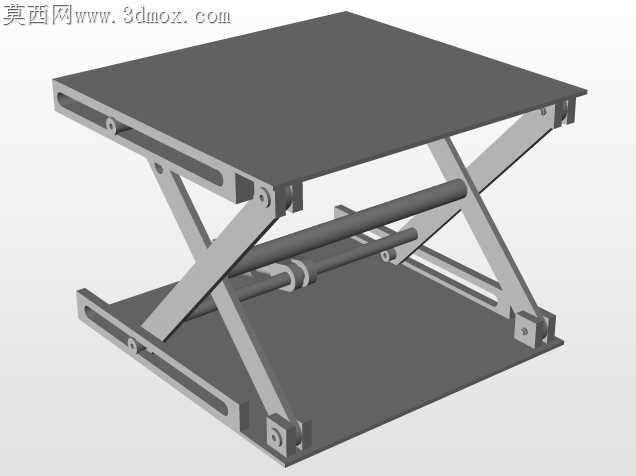

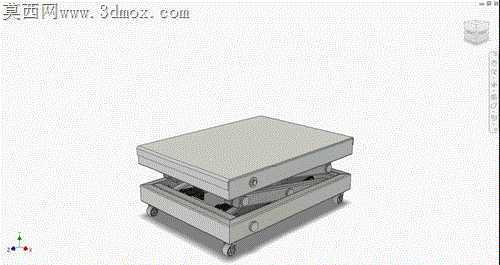

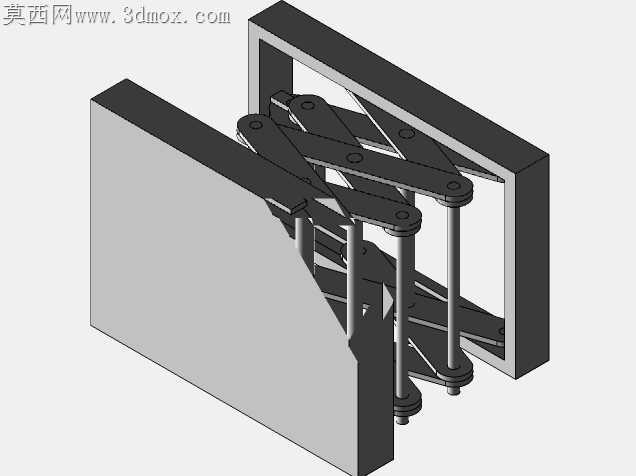

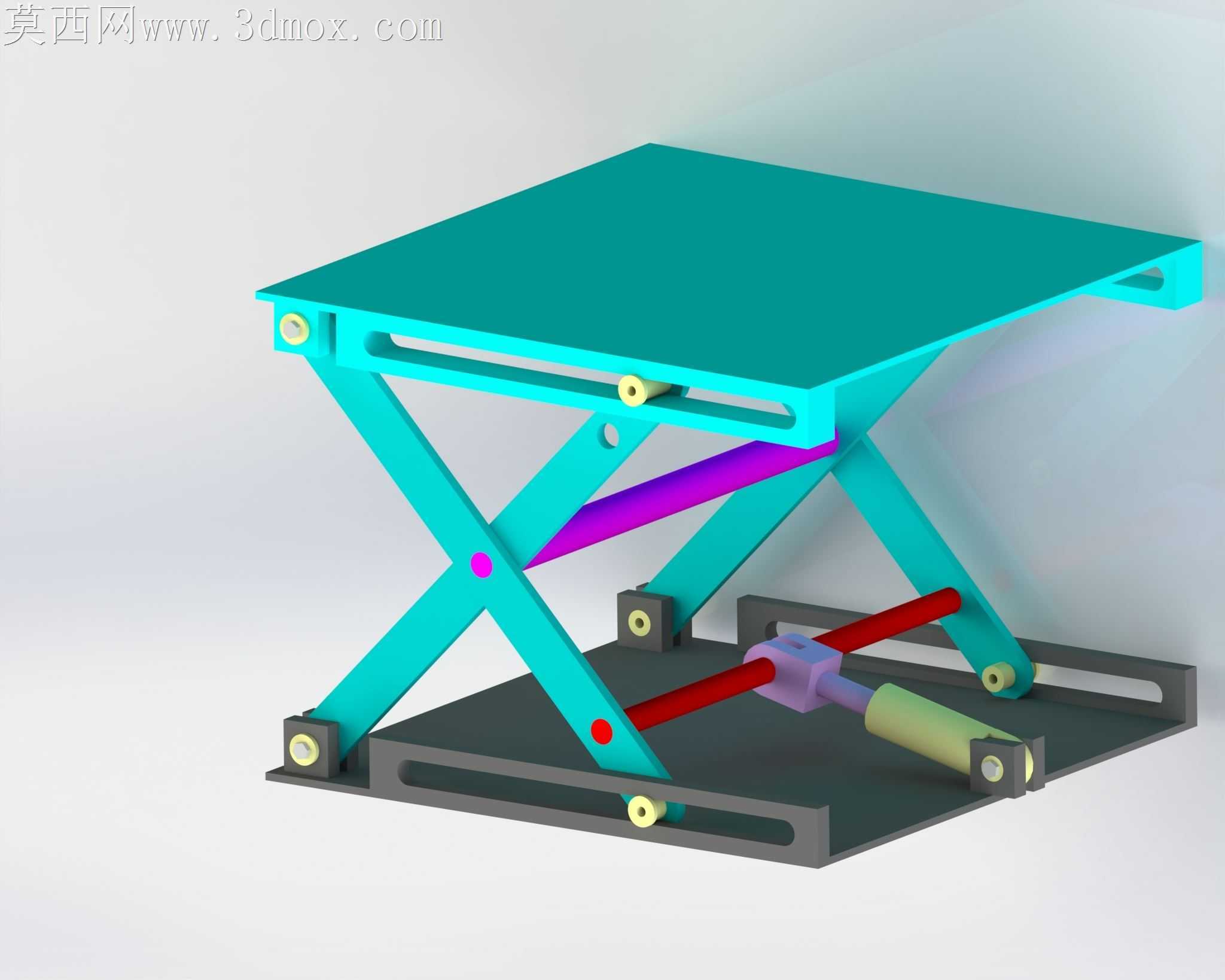

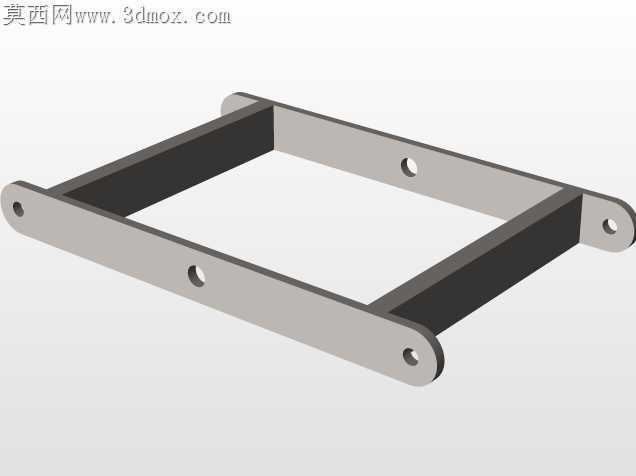

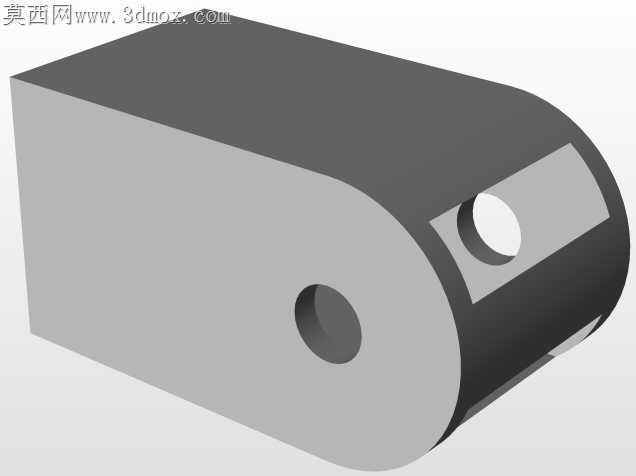

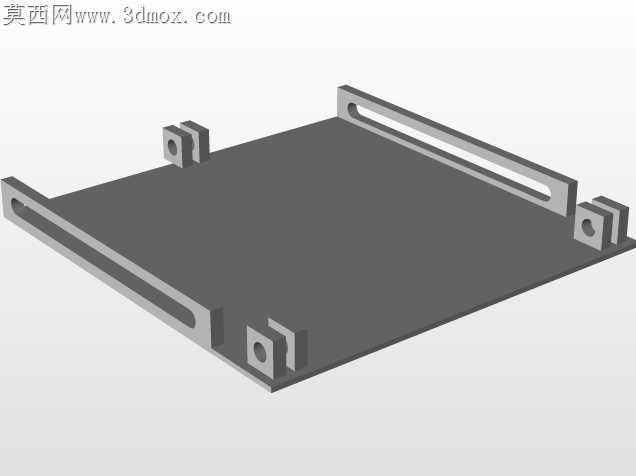

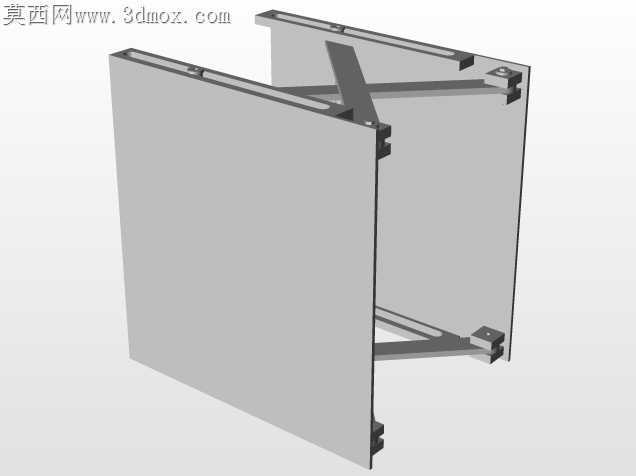

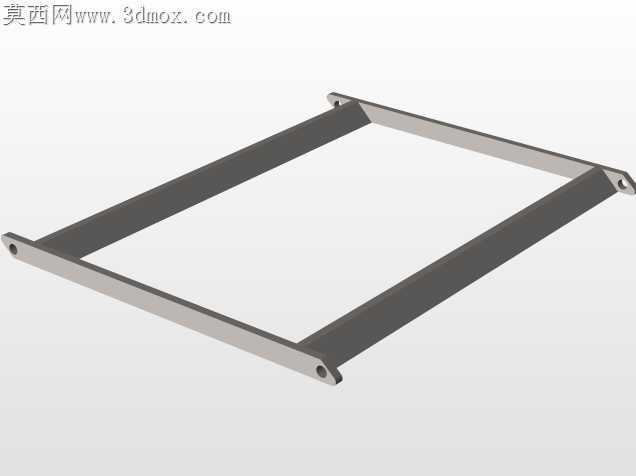

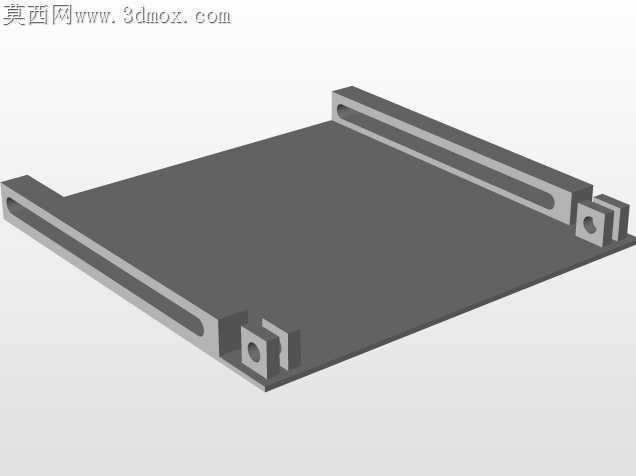

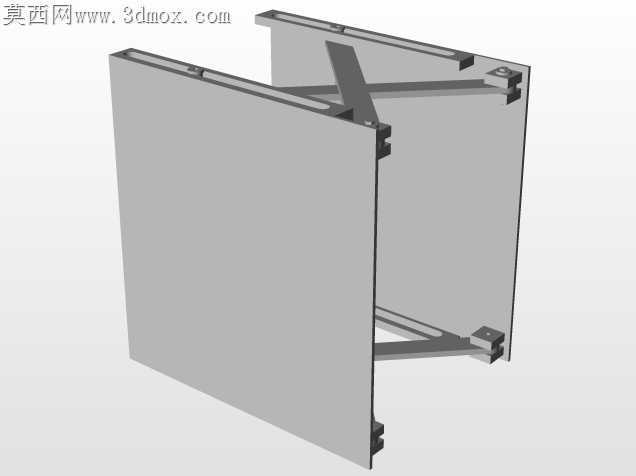

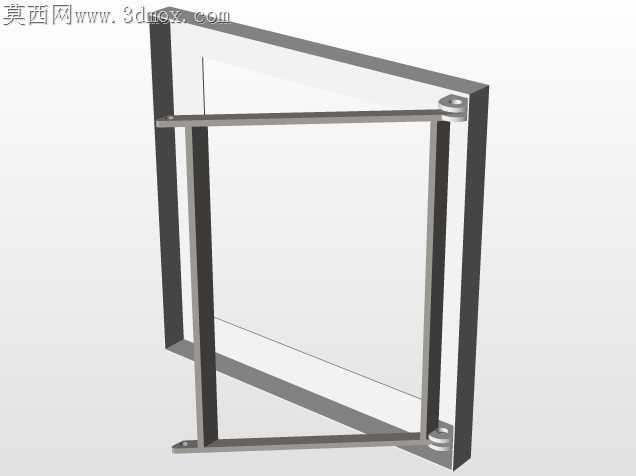

车间里常用的小型升降工装，最容易出问题的就是剪叉臂铰接点的偏磨，还有驱动端受力不均导致的平台卡滞，这套剪叉升降结构在铰接点的公差配合上做了很务实的取舍。剪叉臂的交叉铰接孔没有采用常规的间隙配合直孔，而是在孔位两端预留了沉台嵌装自润滑衬套的空间，衬套压装后比臂板平面高出0.2mm，避免臂板开合时直接面接触摩擦，哪怕长期承受偏载，铰接点的磨损量也能控制在可接受范围内，不用频繁拆解更换销轴。底部的滑动导轨槽没有做通长的等宽截面，在剪叉臂滚轮的行程起止位置做了微小的扩口处理，滚轮滚到端点时不会因为加工累积误差出现卡边，导轨槽的底面铣出了0.1mm的浅储油槽，日常维护时抹一次润滑脂就能覆盖数百次升降循环，不会因为粉尘附着导致滚轮滑动阻力陡增。驱动端的梯形丝杆没有直接和剪叉臂铰接，而是通过一个带腰型孔的滑动推块传递推力，腰型孔的间隙刚好抵消丝杆轴向窜动带来的侧向力，避免丝杆承受径向弯矩出现弯曲，推块和剪叉臂的连接销轴上套了两个淬硬的垫片，把滑动摩擦转移到垫片上，更换成本只有整根销轴的十分之一。平台台面的底部和剪叉臂的上铰接点之间，加了四个可调高度的支撑垫块，装配时可以通过垫块的微调抵消剪叉臂的长度误差，保证台面升到最高位置时的水平度误差控制在0.1mm每米以内，不会因为台面倾斜导致放置的工件滑落。底部框架的四个角预留了脚轮安装位和固定撑脚的螺纹孔，既可以推着在车间内转场使用，也能降下撑脚把整个平台牢牢固定在工位旁，适配流水线旁的工件举升、设备检修时的部件托举等多种场景。剪叉臂的板材没有选用过厚的钢板，而是通过在臂身侧面铣出减重槽的方式降低自重，槽的位置刚好避开了受力最大的铰接点连线区域，不会削弱臂身的抗弯强度，推起来更轻便的同时，长期承重也不会出现臂身变形。丝杆末端的手轮连接处做了方榫配合，不用额外打顶丝就能传递足够的扭矩，频繁正反转操作也不会出现手轮打滑空转的问题，手轮和丝杆之间加了一个薄尼龙垫片，转动时不会有金属摩擦的刺耳异响。
