剪式升降作业平台工程图纸设计

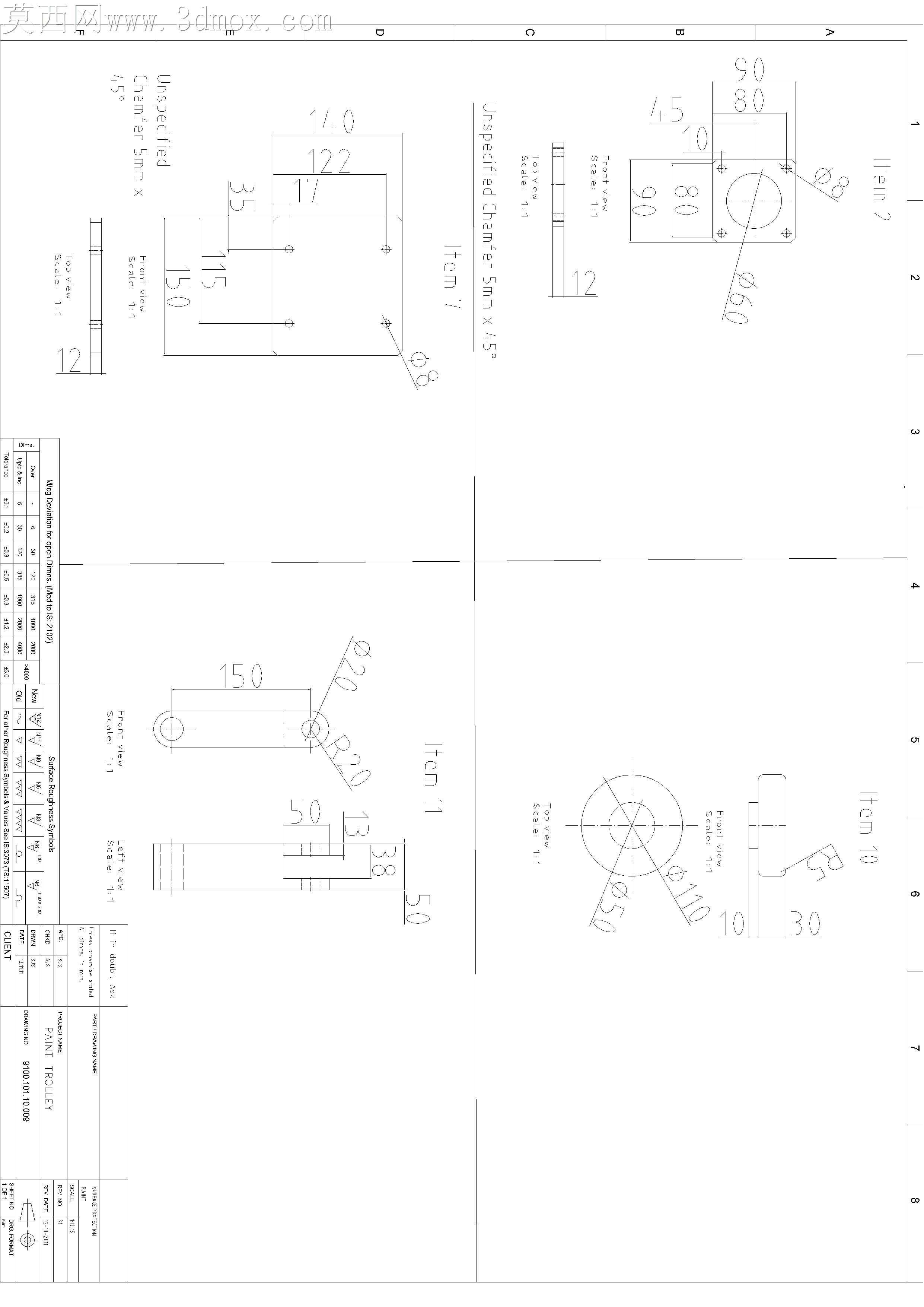

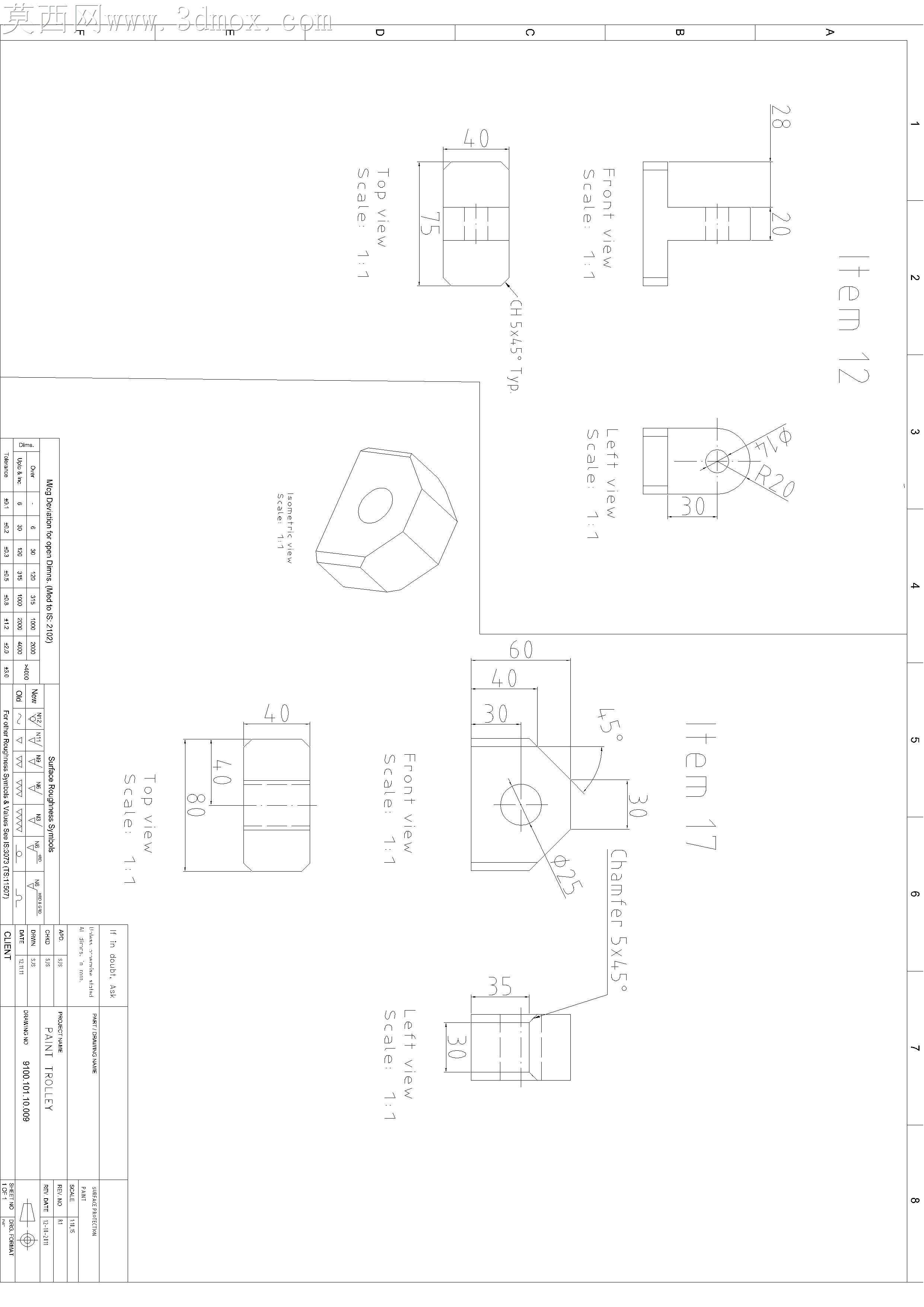

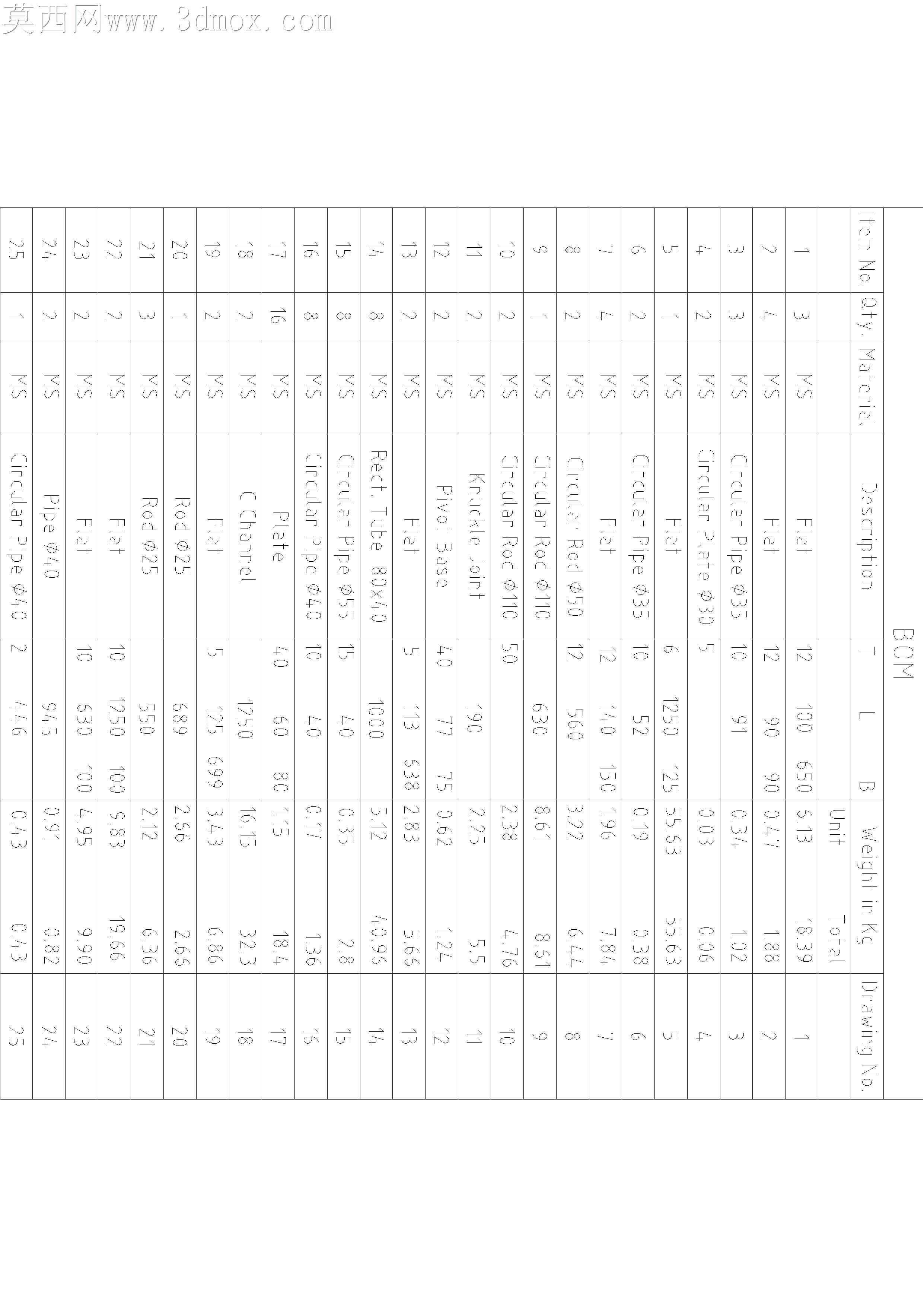

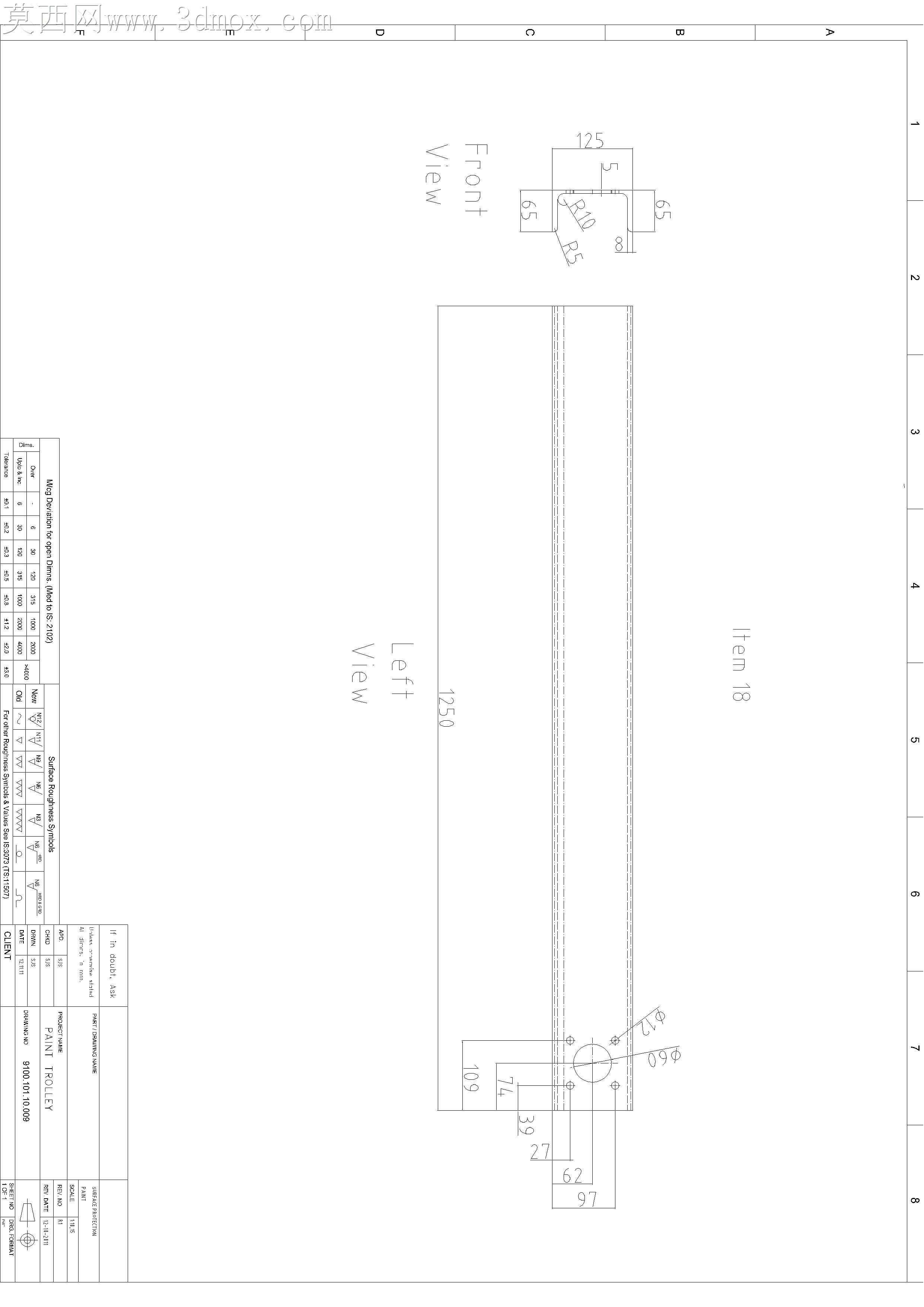

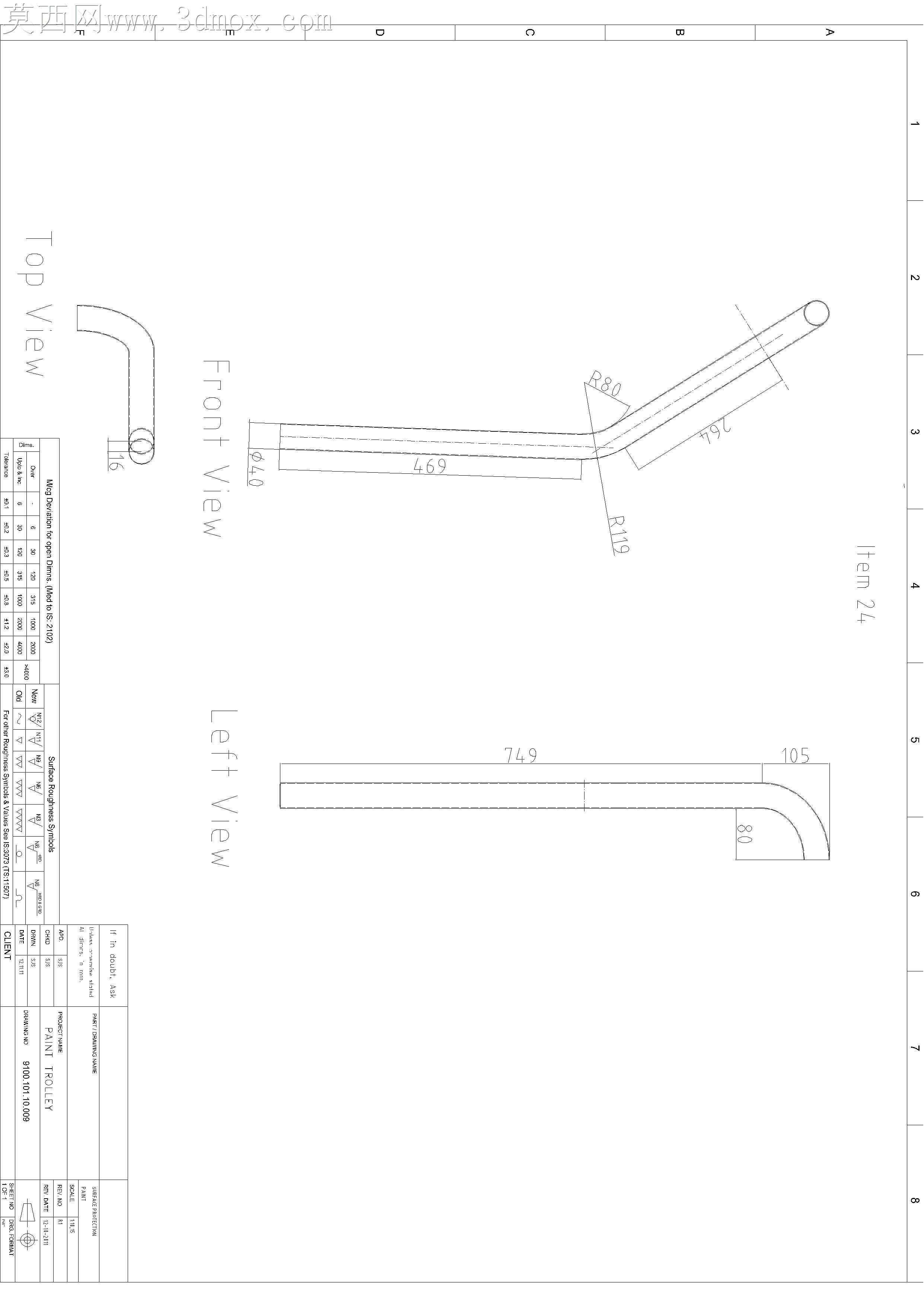

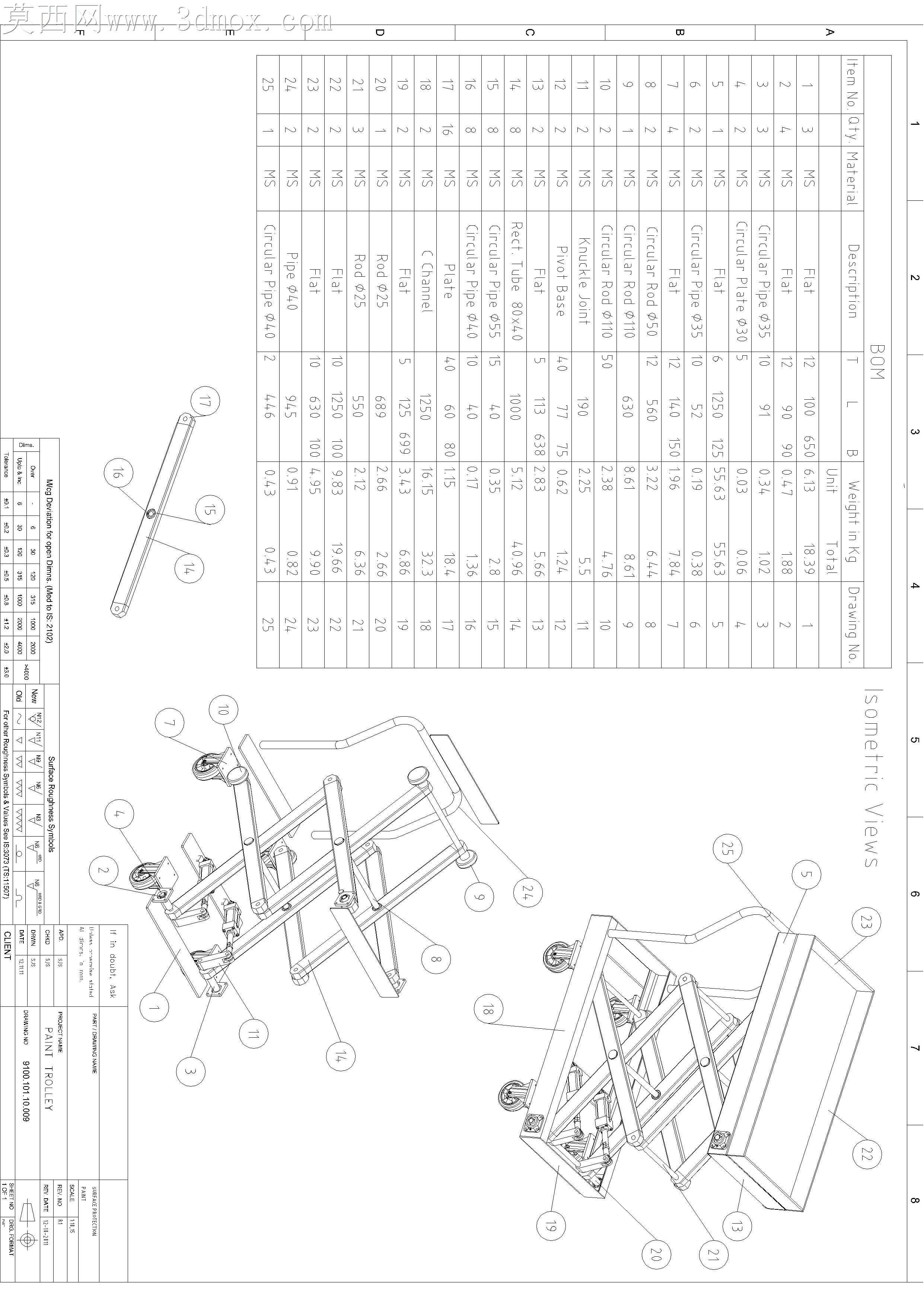

车间日常使用的剪式升降设备，最常出现的故障点集中在剪臂铰接处的偏磨、台面承载后的形变偏移，以及滚轮导轨配合间隙不当引发的升降卡滞，这套图纸在加工适配层面做了非常多落地性的细节考量。剪臂的铰接孔位没有采用统一的公差标注，靠近驱动端的铰接孔因为要承受交变载荷的反复冲击，孔位公差带收紧了两个精度等级，配合自润滑衬套的安装尺寸预留了压装余量，避免现场装配时出现衬套打滑或者压装开裂的问题。剪臂板材的下料坡口标注没有沿用通用焊接标注，不同厚度板材对接的位置，坡口角度随板材厚度差做了对应调整，厚板侧做了削边处理，减少焊接后的应力集中，不用后续额外做大量的焊后校形工序。台面下方的加强筋排布避开了剪臂收拢时的运动包络，筋板的焊接位置预留了滚轮座的安装基准面，不用加工完再二次找正装夹，减少装夹带来的形位误差。底部脚轮的安装座做了沉台设计，连接螺栓的头部完全沉入沉台内，不会在设备推移时剐蹭地面的线缆或者凸起地坪，脚轮的刹车踏板位置避开了操作人员站在台面上的脚部活动范围，不会出现误触刹车引发的设备移位。驱动组件的安装座和剪臂的连接位置，标注了装配时的调整垫片厚度范围，现场装配不用反复配磨垫片，只需要按公差范围选用对应厚度的垫片就能保证驱动臂的初始角度处于最优受力区间，减少驱动件的额外负载。物料清单里单独标注了易损件的单独备料明细，衬套、滚轮、铰接销这些损耗件都预留了替换件的加工尺寸，不用后期设备维护时再重新测绘尺寸。图纸里的轮廓视图把所有运动件的极限位置都做了虚线标注，加工时可以提前核对各部件的运动干涉边界，不用等装配完做运动测试才发现部件碰撞的问题。剪臂表面的喷涂厚度也做了明确标注，避免喷涂过厚导致铰接处的配合间隙变小，升降过程中出现异响卡滞。
