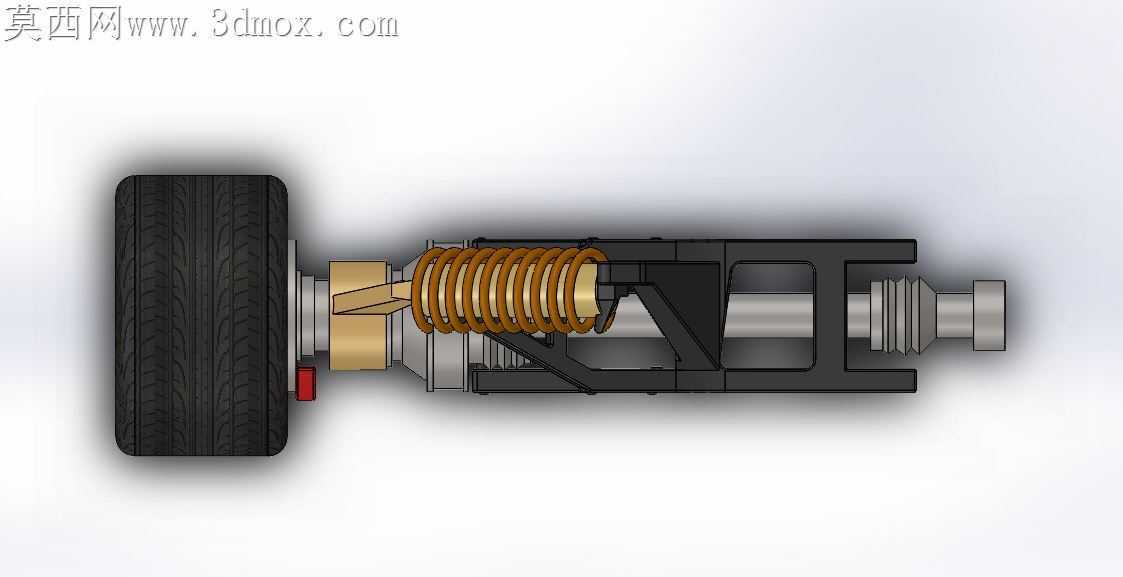

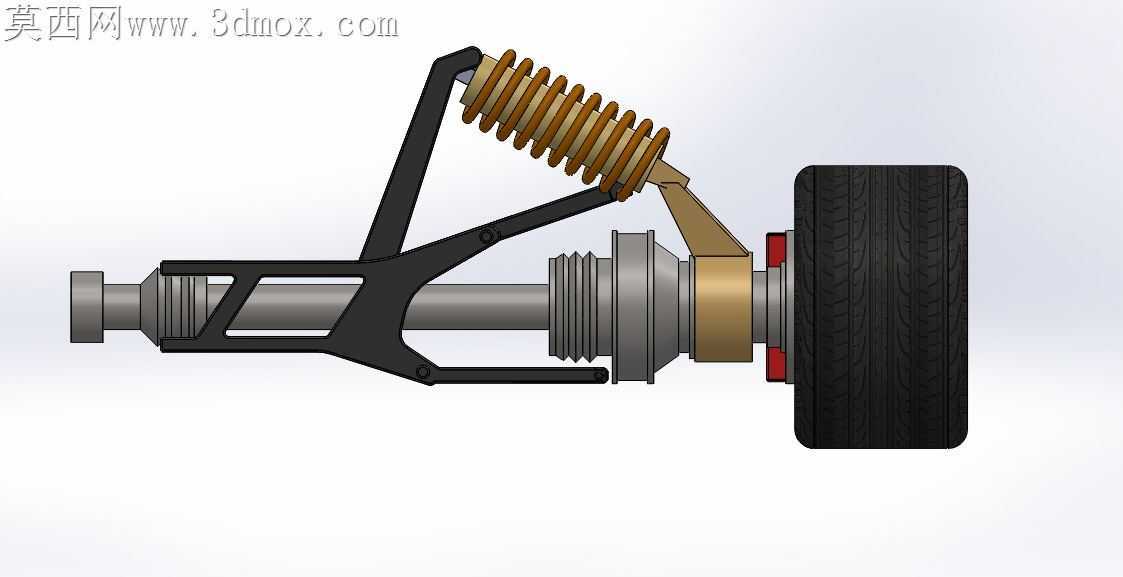

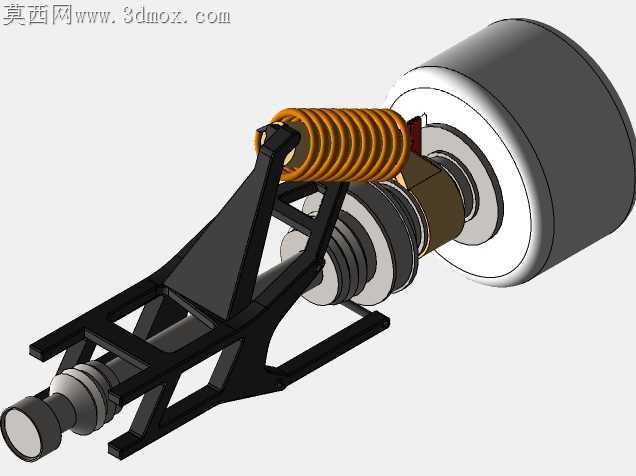

乘用车麦弗逊式独立悬挂结构展示

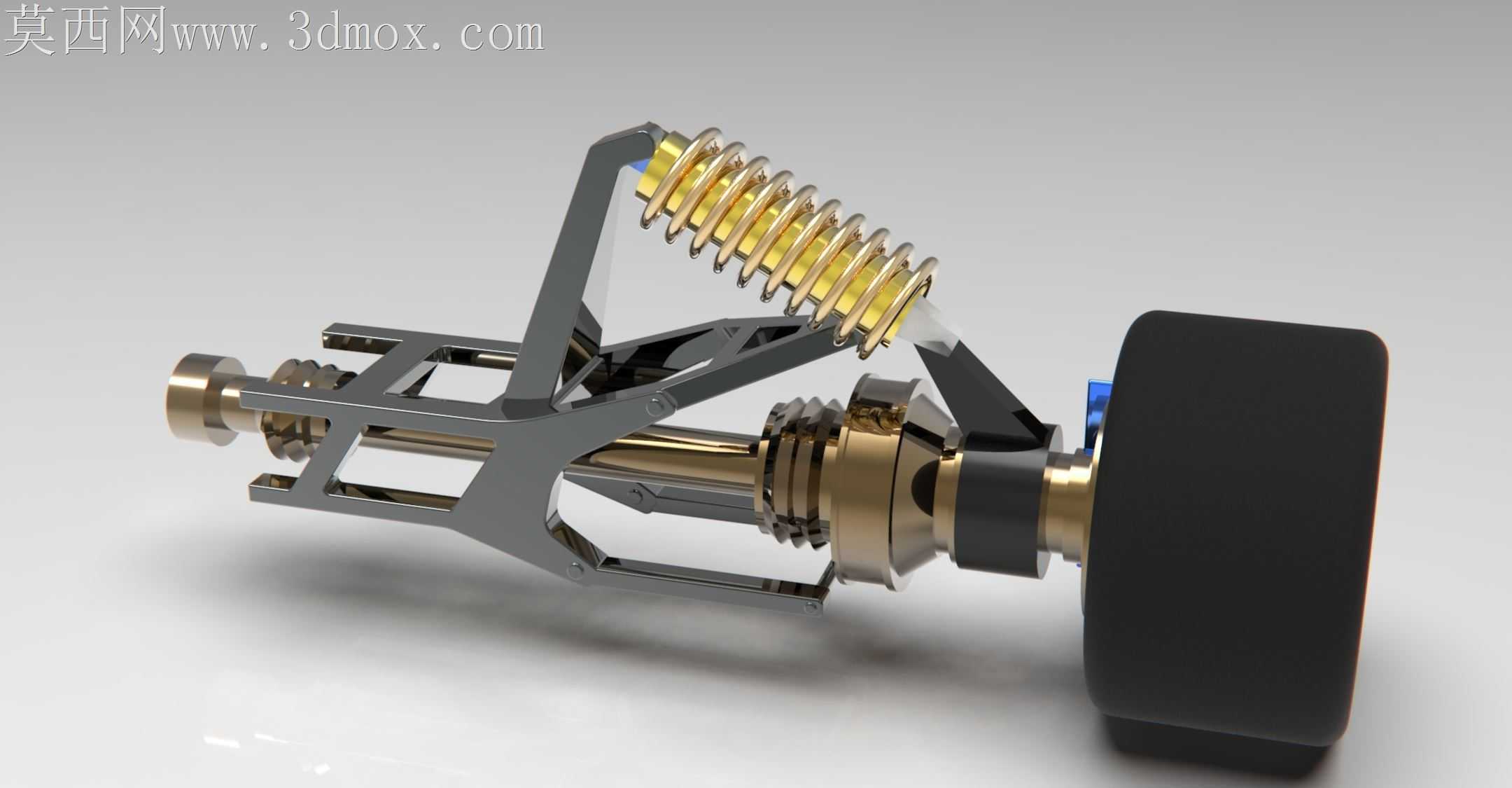

实车装配场景里，悬挂系统最容易出现的公差累积问题，常出现在螺旋弹簧安装座与下摆臂铰接点的同轴度偏差上，偏差超过0.2mm就会导致车辆行驶中出现跑偏、弹簧偏磨的隐患。这套悬挂结构在铰接位的配合间隙设计上，特意预留了0.05mm的装配调整量，既不会因为间隙过大产生松旷异响，也不会因为过盈量太大导致装配时需要强行压装，损伤衬套的橡胶缓冲层。螺旋弹簧的有效圈数、节距变化完全匹配家用乘用车的偏频需求，弹簧两端的磨平圈角度刚好贴合上下弹簧座的定位凸台，装车后不需要额外调整弹簧预压角度，就能保证受力方向完全沿着减震器活塞杆的轴向，避免活塞杆承受侧向力导致油封过早漏油。转向节与轮毂轴承的配合面做了微小的退刀槽设计，加工时能有效避免端面振纹，保证轴承压装后端面跳动量控制在0.02mm以内，高速行驶时不会出现车轮抖动的问题。下摆臂的镂空结构不是单纯为了减重，镂空的筋条走向完全按照制动、转向时的受力路径排布，过坑洼路面时纵向冲击力会顺着筋条传递到车身铰接点，不会在臂体中部出现应力集中导致开裂。减震器筒身与弹簧的相对位置做了偏置设计，能抵消一部分制动时的点头力矩，减少急刹时车身的前倾幅度，同时不占用轮拱内部的横向空间，给刹车卡钳留出足够的安装与散热间隙。轮毂的安装面做了均匀分布的防滑齿，车轮螺栓拧紧后能避免轮毂与转向节接合面出现相对滑动，大扭矩输出时不会出现螺栓剪切断裂的风险。渲染时金属部件的粗糙度参数特意做了区分，摆臂的铸钢件表面粗糙度设为1.6μm，呈现出哑光的金属质感，减震器活塞杆的粗糙度设为0.2μm，还原镀铬层的镜面反光效果，弹簧表面的电泳漆层加入了细微的颗粒质感，不会因为过于光滑显得失真。橡胶衬套的半透明哑光质感、轮胎表面的橡胶纹理都做了对应调试，能直观区分不同部件的材质属性，方便观察各部件的连接关系与运动空间。
