轻型自卸货运卡车外观结构设计

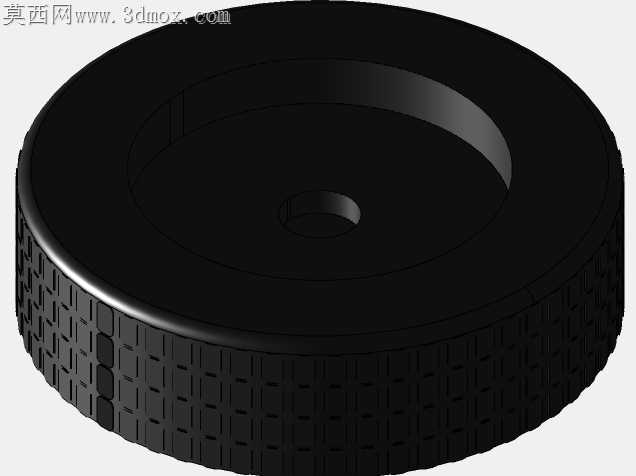

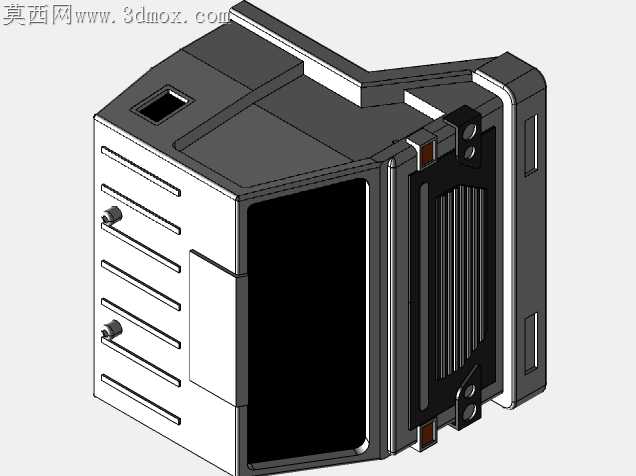

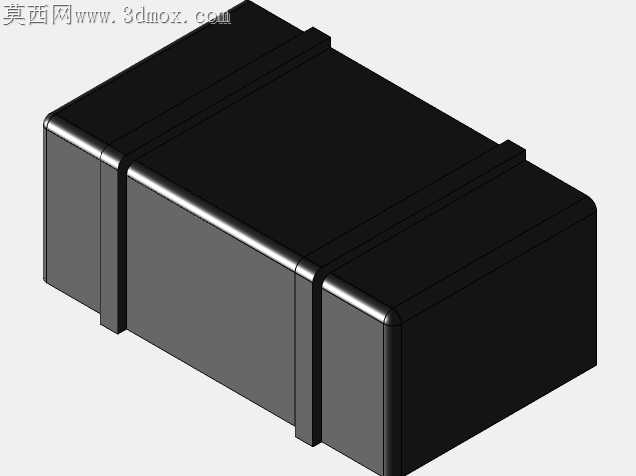

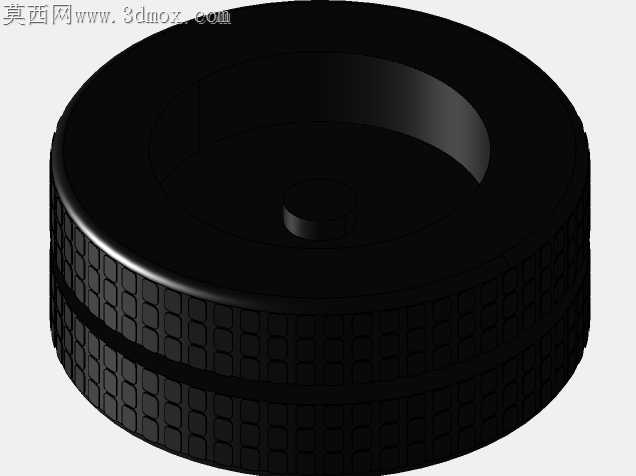

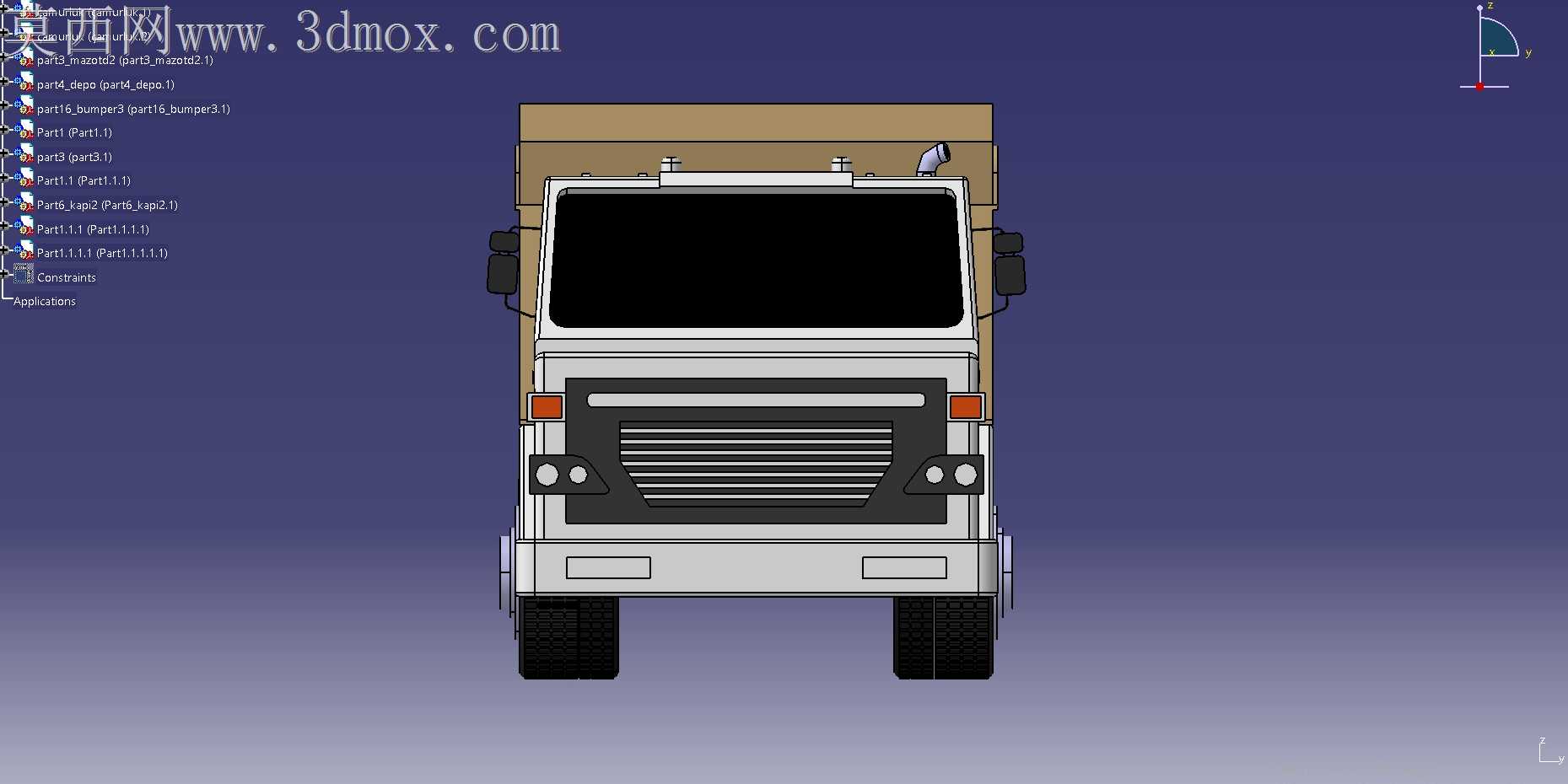

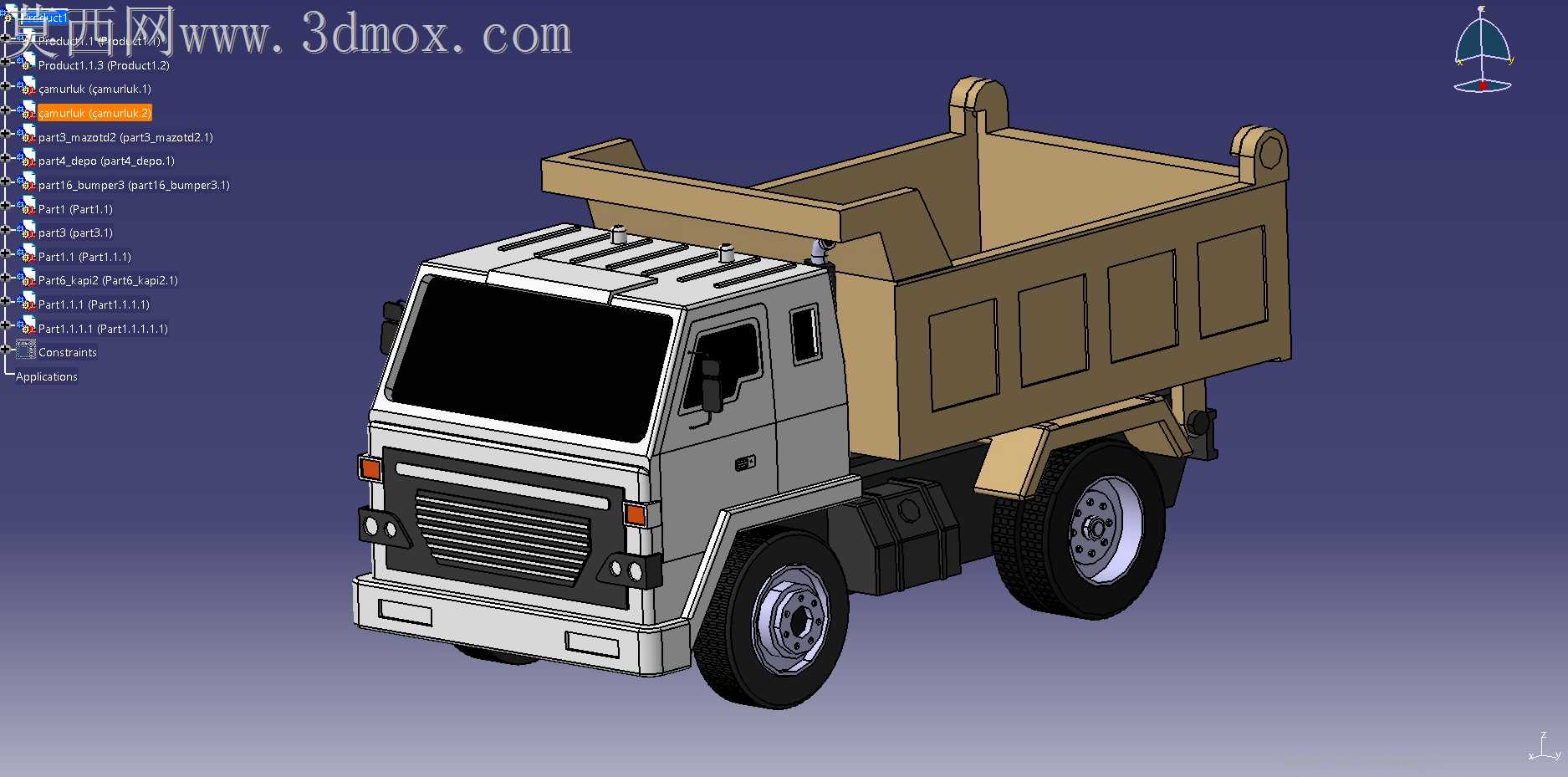

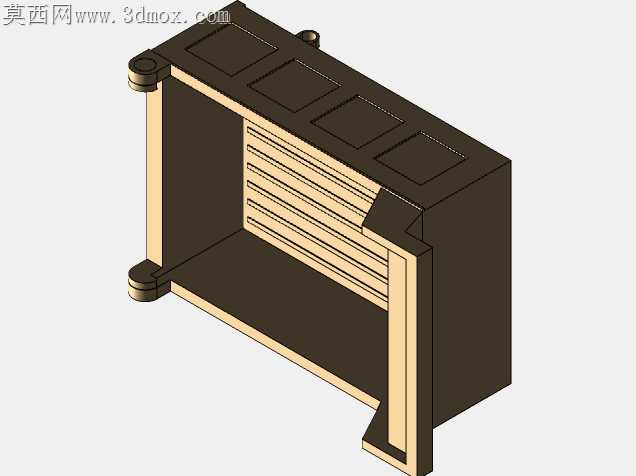

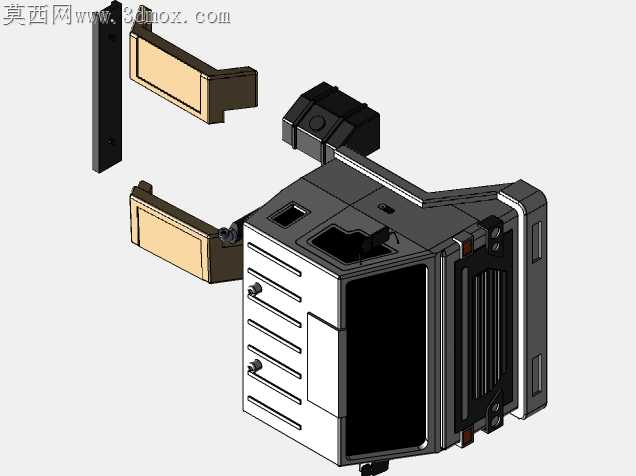

短途城建渣土转运、建材配送场景里，轻型自卸车常年在非铺装路面颠簸、频繁举升卸货，原厂结构常出现副车架焊缝撕裂、货箱举升偏载、驾驶室与货箱间隙预留不足引发的干涉问题。这款模型在结构优化阶段，先针对货箱与副车架的连接点做了分散式布局，没有沿用传统的集中式铰接座，而是把举升臂的连接支座分散到副车架的三根横梁上，避免举升瞬间应力集中在单一焊缝位置，哪怕卸货时货箱内物料偏载到一侧，应力也能顺着横梁分散到整个车架纵梁，不会出现局部应力超过板材屈服强度的情况。驾驶室的冲压棱线没有做过度尖锐的折角，所有外露覆盖件的弯折处都预留了1.5mm的冲压圆角，既避免冲压工序出现板材拉裂的问题，也能降低行驶过程中气流在棱角处产生的风噪，前脸的进气格栅做了分段式镂空设计，每一段格栅条的背面都预留了卡扣安装位，不需要额外打胶就能固定在驾驶室前脸覆盖件上，后期维修更换单根格栅条不需要拆解整个前脸总成。货箱的厢板做了内嵌式加强筋设计，加强筋没有凸出货箱外表面，既避免装卸物料时突出的筋条被石块砸变形，也能减少货箱外壁挂留的渣土残留，举升支座的铰接孔位置特意做了衬套安装余量，预留的0.2mm公差刚好适配铜基石墨自润滑衬套，不需要后期铰孔就能直接压装，长期举升磨损后只需要更换衬套，不用更换整个举升臂或者支座。轮拱的位置特意和轮胎跳动极限预留了30mm的间隙，哪怕车辆重载时钢板弹簧压缩到极限、加上泥泞路面轮胎裹上厚泥，也不会出现轮胎蹭到轮拱内衬的情况，车门下方的脚踏板做了镂空防滑纹路，纹路的凸起高度控制在3mm，既能够蹭掉鞋底沾附的泥土，也不会因为凸起过高积存泥沙增加自重。车架侧方的油箱、储气筒安装支架都做了腰型孔设计，装配时可以根据管线的实际走位微调安装位置，不需要在现场重新钻孔破坏车架的防腐层，货箱尾部的铰接锁钩做了斜面导向设计，货箱落下时哪怕有几毫米的位置偏差，锁钩也能顺着斜面滑入锁止位置，不会出现货箱落不到位、行驶过程中厢板晃动的异响问题。
