带扳把式快接结构的瓣膜式密封阀件

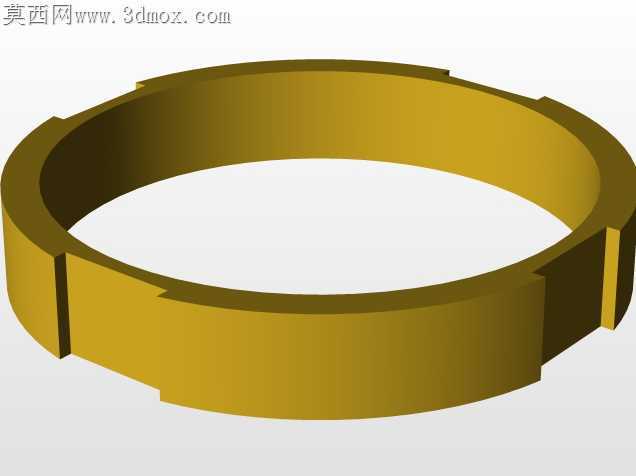

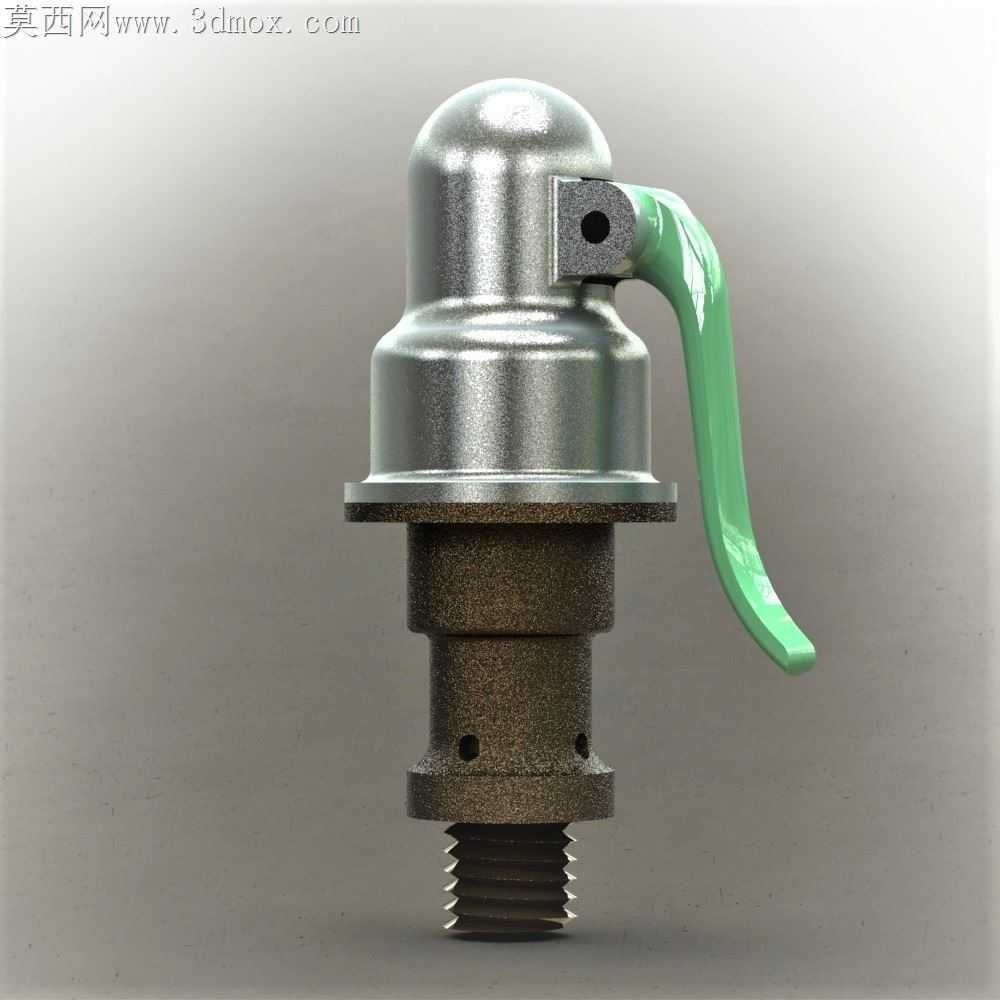

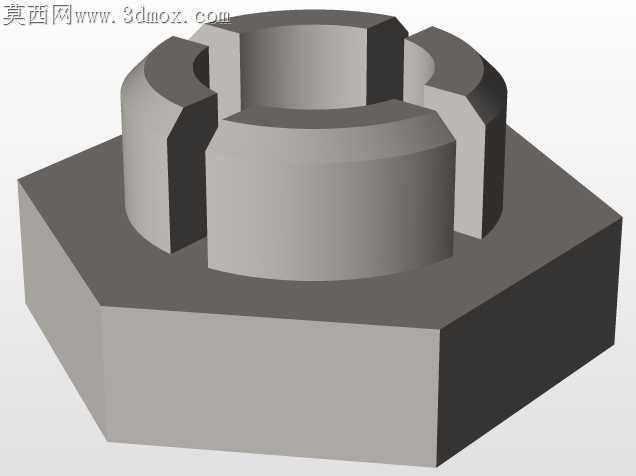

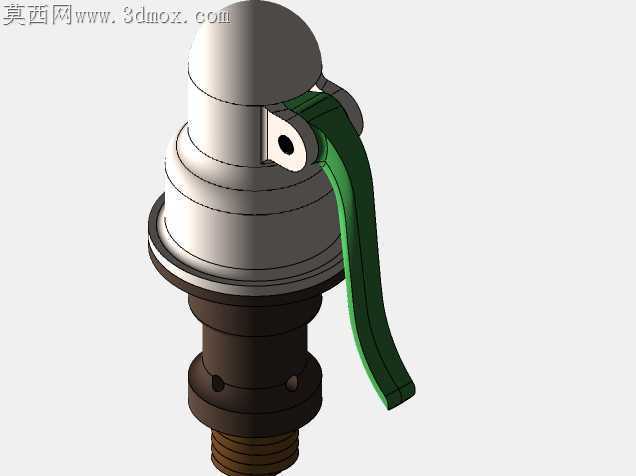

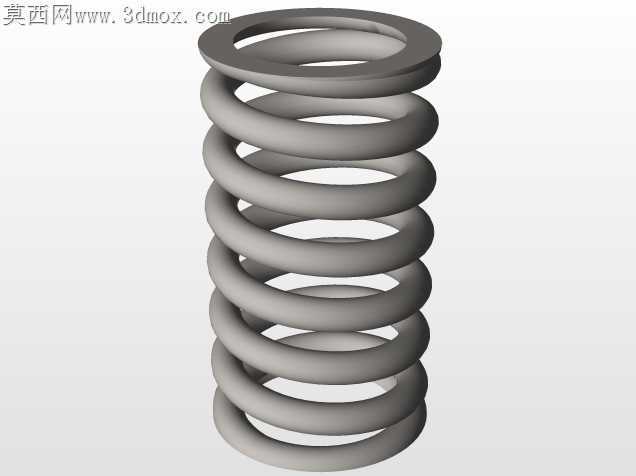

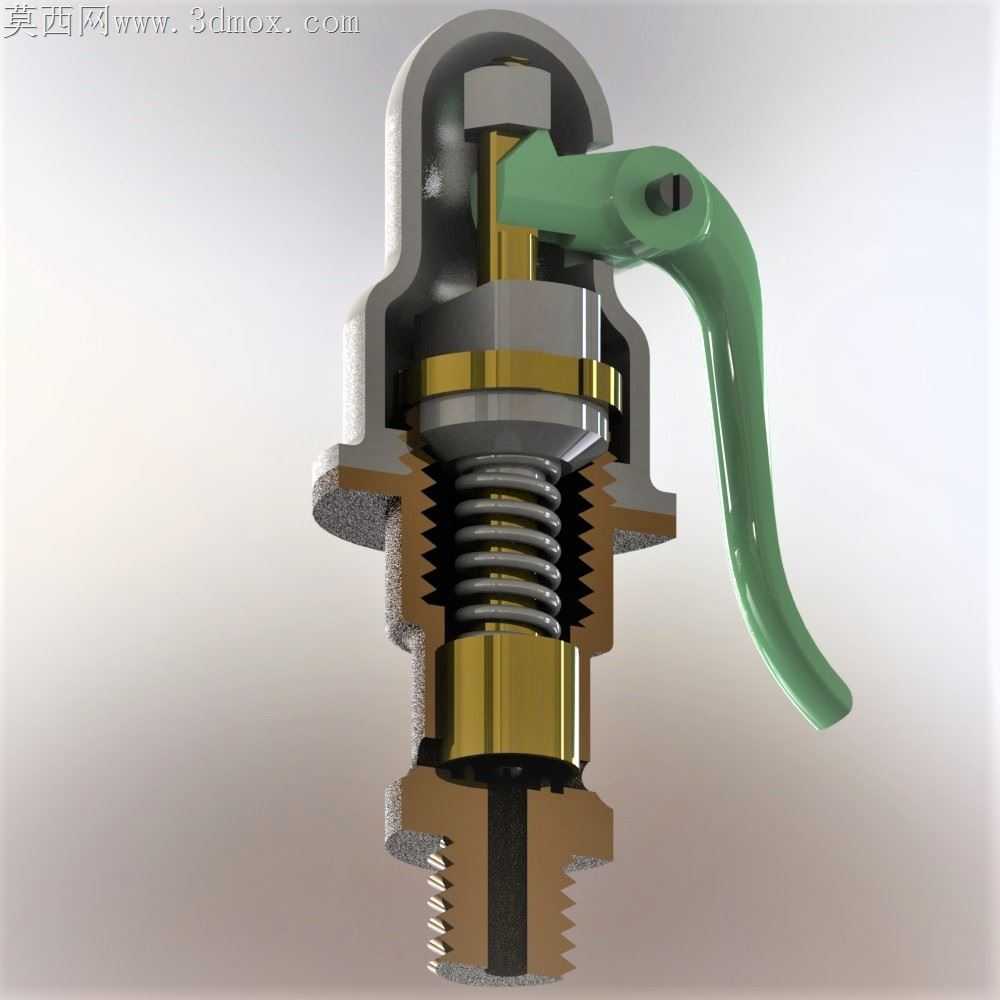

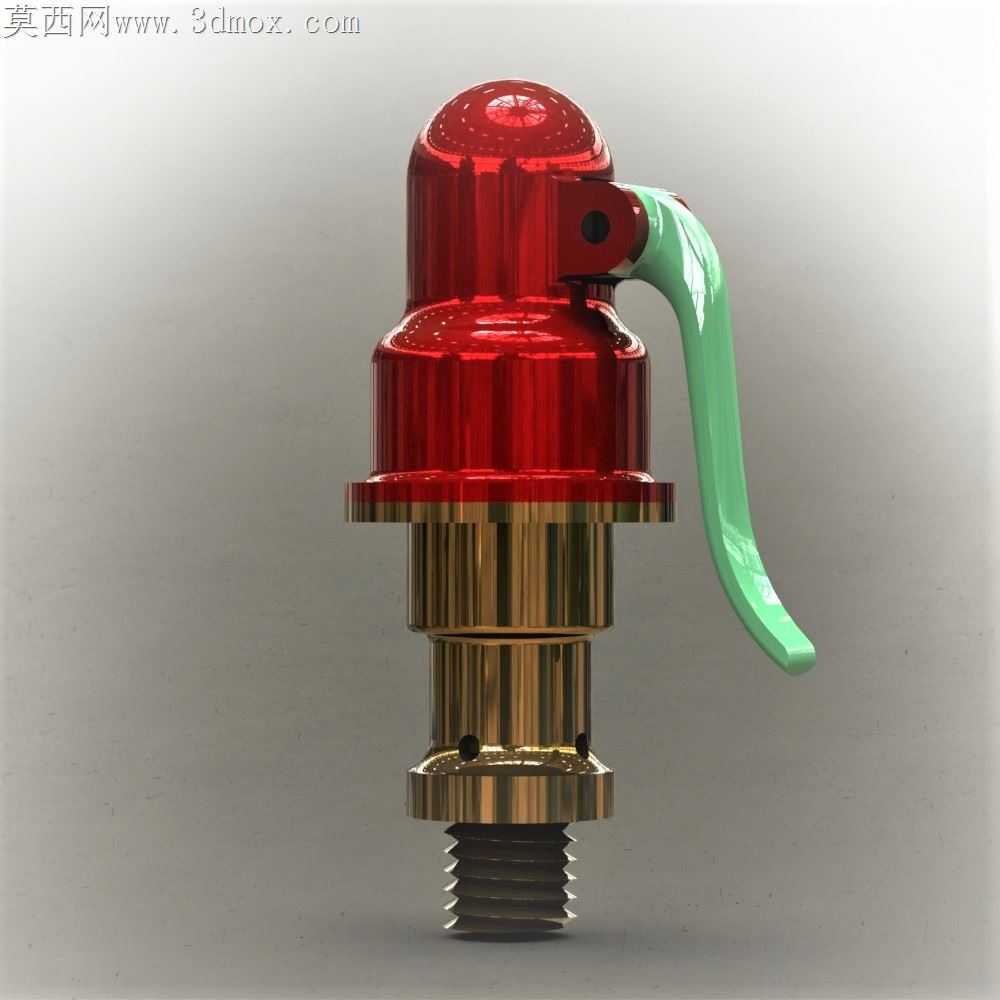

现场管路检修更换阀件时，传统螺纹阀件拆装需要多圈旋拧，带压工况下稍有不慎就会出现介质喷溅，密封面偏磨导致的内漏问题更是长期困扰运维人员。这款瓣膜密封结构的阀件，把扳把式快锁结构和锥面瓣膜密封做了结合，从加工适配的角度拆解细节，能看到不少针对现场痛点做的工艺取舍。阀体与管路连接的外螺纹段做了退刀槽优化，普通车削加工时不用额外做成型刀避让，螺纹收尾处的三牙不完整齿做了倒钝处理，既避免安装时刮伤密封生料带，也能减少螺纹咬合时的应力集中，不会出现安装扭矩过大导致的阀体根部开裂问题。扳把的曲面过渡处没有做尖锐棱角，压铸成型后只需要简单抛丸就能去除披锋，不用后续多道打磨工序，和阀芯压帽接触的锁紧弧面做了0.2mm的硬化层处理，高频淬火后表面硬度达到HRC45，反复扳动锁紧时不会出现弧面压痕导致的锁止失效。内部的弹簧座和瓣膜密封件采用间隙配合，公差带控制在H7/g6，既不会因为间隙过大导致密封件启闭时偏摆卡滞，也不会因为间隙过小出现低温工况下密封件膨胀抱死的问题，弹簧的两端并紧圈做了磨平处理，自由状态下的端面垂直度控制在0.1mm以内，启闭过程中弹簧不会出现偏斜蹭到阀体内壁，避免长期摩擦产生金属碎屑污染管路介质。阀体外层的防护层和金属基体结合处做了滚花压纹，喷塑处理时涂层附着力比光面提升40%以上，管路周边潮湿多尘的工况下不会出现涂层成片脱落的问题。密封瓣膜的唇边厚度做了差异化设计，接触密封面的唇边厚度比基体薄0.3mm，低压工况下唇边能在介质压力下自行贴紧密封面，不用额外施加很大的锁紧力就能实现零泄漏，高压工况下瓣膜整体受压变形，又能和密封座形成宽面密封，不会因为压力过高把唇边冲蚀损坏。扳把的转轴孔做了铜套镶嵌，比直接在铸件上开孔的耐磨寿命提升六倍以上，反复启闭上千次也不会出现转轴孔磨旷导致的扳把松动。阀体内部的流道做了圆弧过渡，没有直角突变的结构，介质流过时的压损比同通径的直角阀降低30%左右，不会出现流道死角积留介质杂质的问题，长期使用也不会因为杂质卡滞导致密封失效。
