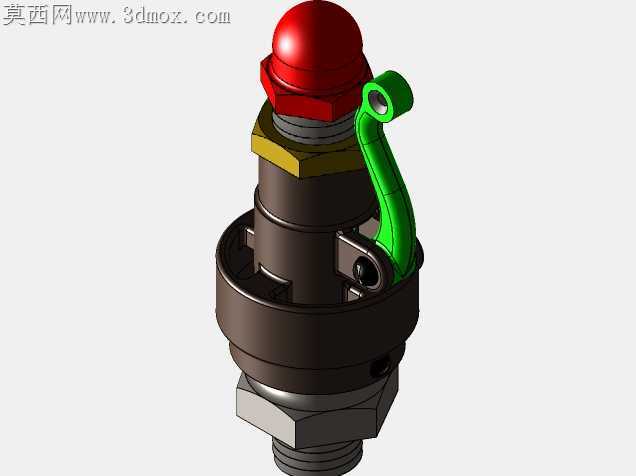

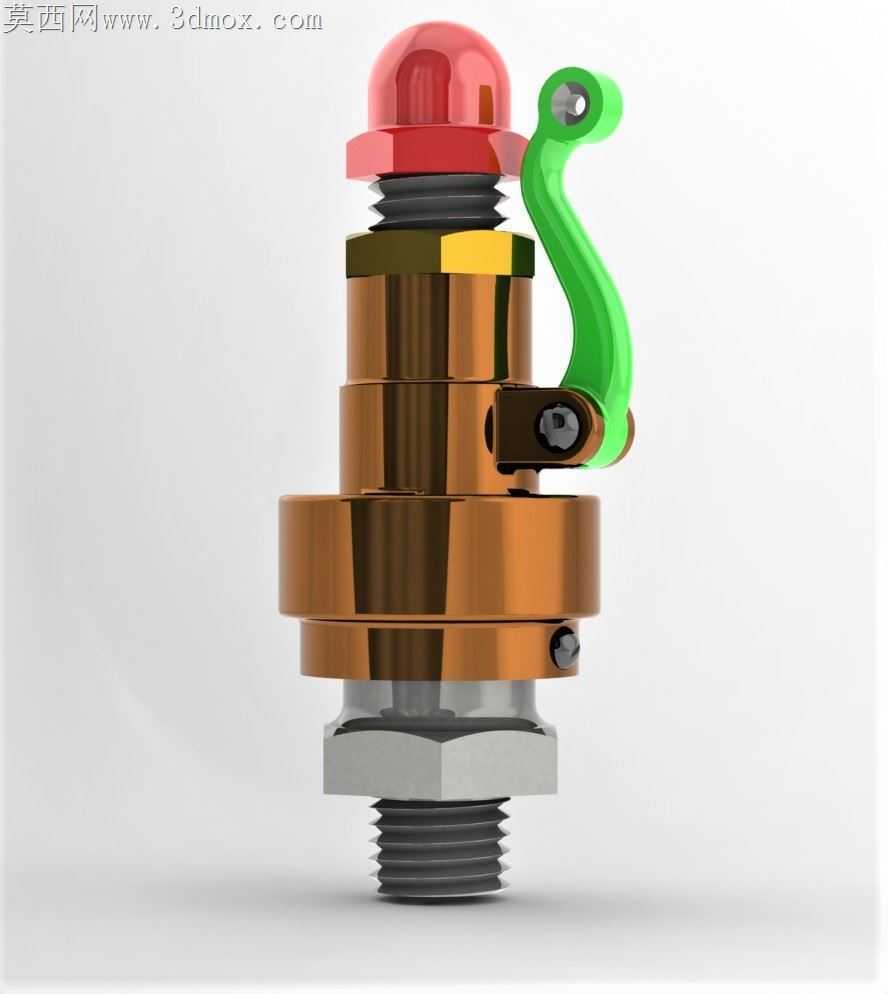

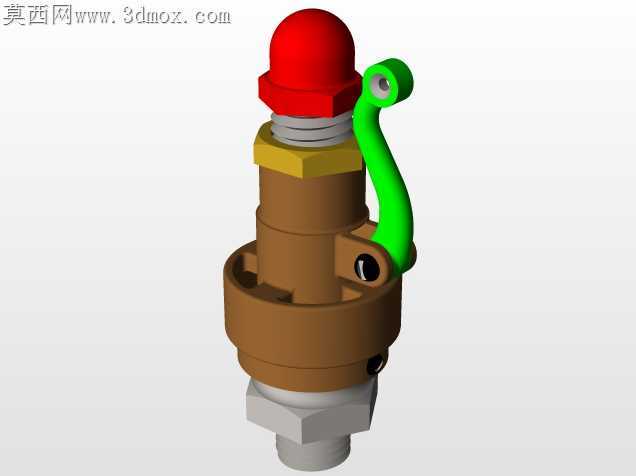

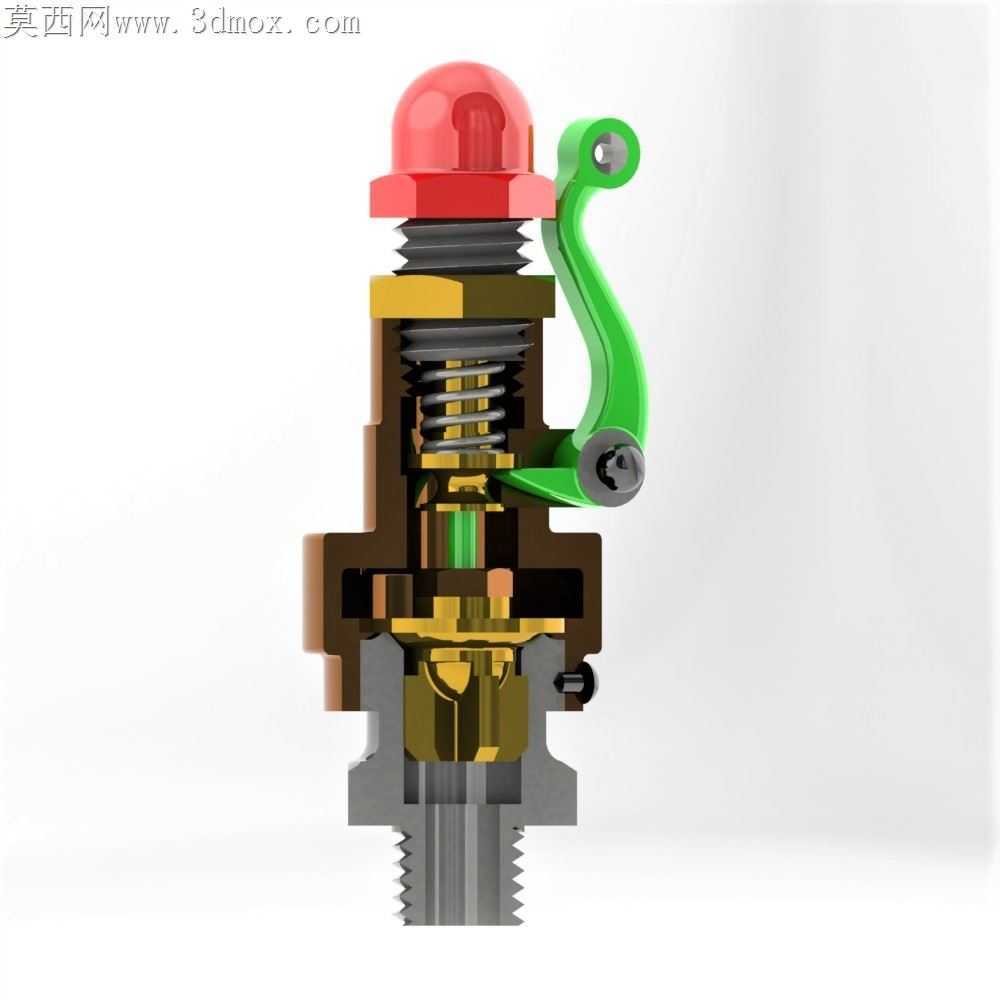

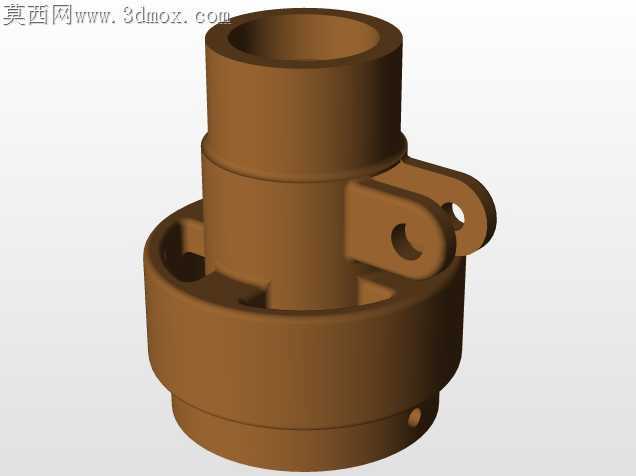

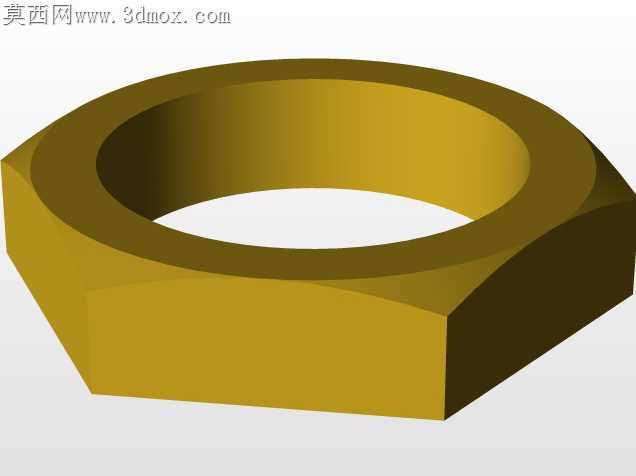

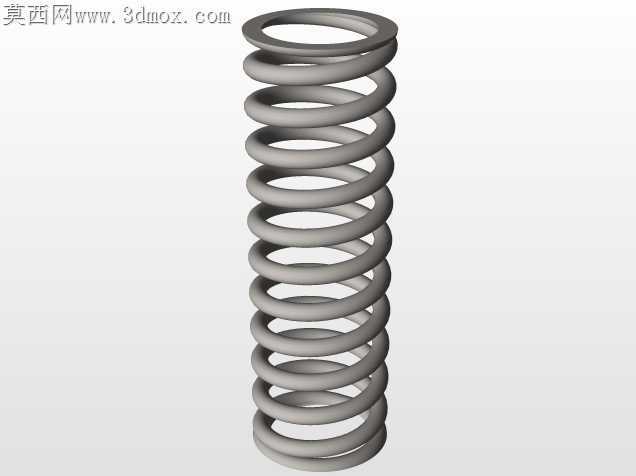

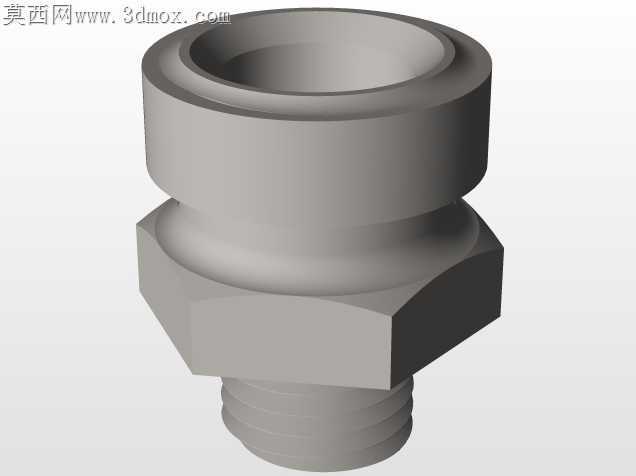

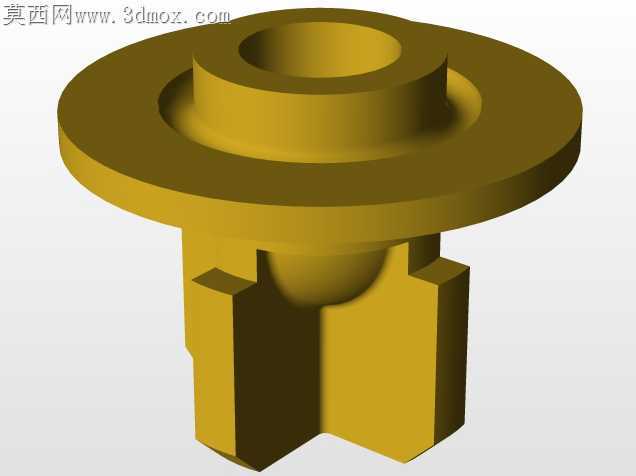

带手动扳把的弹簧式安全泄压阀结构

现场工况里这类小通径弹簧安全阀最常出问题的位置，是手动扳把的铰接轴处长期受介质潮气侵蚀出现卡涩，还有阀瓣密封面在反复启闭后出现偏磨导致泄放压力漂移。做结构适配的时候，先把扳把的铰接衬套做了分体式铜套设计，避免绿色涂装的冲压扳把直接和铸铜阀体的铰接孔硬摩擦，铜套压装后预留0.02mm的转动间隙，既不会因为间隙过大出现扳把晃量，也不会因为公差过紧在低温环境下出现凝露冻住扳把的问题。阀杆和弹簧的定位台阶没有做一体式车削结构，反而拆成了独立的弹簧座压片，弹簧上下端面的平行度公差控制在0.015mm以内，避免弹簧压缩时出现偏斜，把侧向力传递到阀瓣上导致密封面单侧受力磨损。顶部的红色防护帽没有做完全密封的结构，侧面留了三个微小的透气孔，避免阀杆上部的密闭空间因为温度变化出现凝露，顺着阀杆流进弹簧腔造成弹簧锈蚀。入口端的外螺纹和阀座密封面的同轴度在加工时要一次装夹车成，要是二次装夹找正偏差超过0.03mm，安装到管路上之后阀瓣会因为管路的侧向应力出现偏移，直接导致整定压力偏差超标。扳把和阀杆接触的驱动面做了圆弧过渡，手动扳起泄放的时候不会因为棱角切割阀杆表面的防锈层，长期使用也不会在接触位置出现锈点卡滞。中法兰位置的密封没有用常规的平垫片，而是在阀体上加工了浅槽嵌入紫铜密封圈，相比橡胶圈能耐受更高的介质温度，相比石棉垫又不会因为长期老化出现碎屑掉落到阀座密封面上。出口侧的导流腔做了15度的斜角过渡，介质泄放的时候不会直接冲刷阀体中腔的内壁，避免长期高速冲蚀造成阀体壁薄穿孔。弹簧的预紧量通过顶部的调节螺母控制，调节螺母和阀盖的配合螺纹做了细牙设计，每旋转一圈的预紧力变化控制在额定压力的2%以内，整定压力的时候能更精准地调到要求值，不会因为粗牙螺纹调节量太大出现压力过调的问题。阀瓣的密封面堆焊了硬质合金，密封面宽度控制在1.2mm，太宽会导致密封比压不够容易泄漏，太窄又会在介质带杂质的时候容易被冲蚀出缺口。手动扳把的复位扭簧藏在铰接轴的内侧，不会暴露在外部环境里积灰锈蚀，扳把复位之后能准确贴靠在阀盖的定位凸台上，不会因为扳把自重长期压在阀杆上导致密封面长期受额外压力出现压痕。
