1.35英寸内螺纹手动球形旋塞阀结构设计

民用给排水、小型液压支路的现场安装场景里，螺纹连接球阀最常出现的渗漏隐患，往往来自阀杆与球体的联动间隙、手柄扳动时的侧向力偏移，很多小通径球阀在反复开关百余次后，就会出现阀杆处密封填料被挤偏、球体转动卡涩的问题。这款1.35英寸球形旋塞阀的结构设计，从装配公差匹配的角度做了针对性调整，没有沿用常规球阀阀杆直接插装球体顶部槽位的简单结构，而是在阀杆与球体的衔接处做了带定位凸台的过渡段，凸台与球体顶部的沉槽采用H7/h6的小间隙配合，既保证扳动手柄时扭矩能均匀传递到球体，不会出现偏载磨伤密封面的情况，也能避免阀杆受侧向力时歪斜挤压填料函。

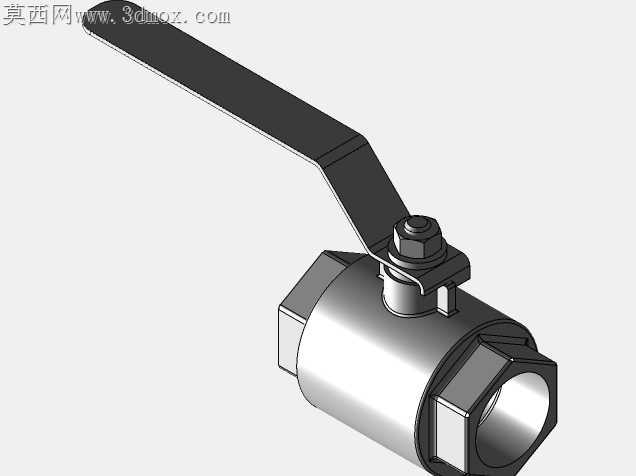

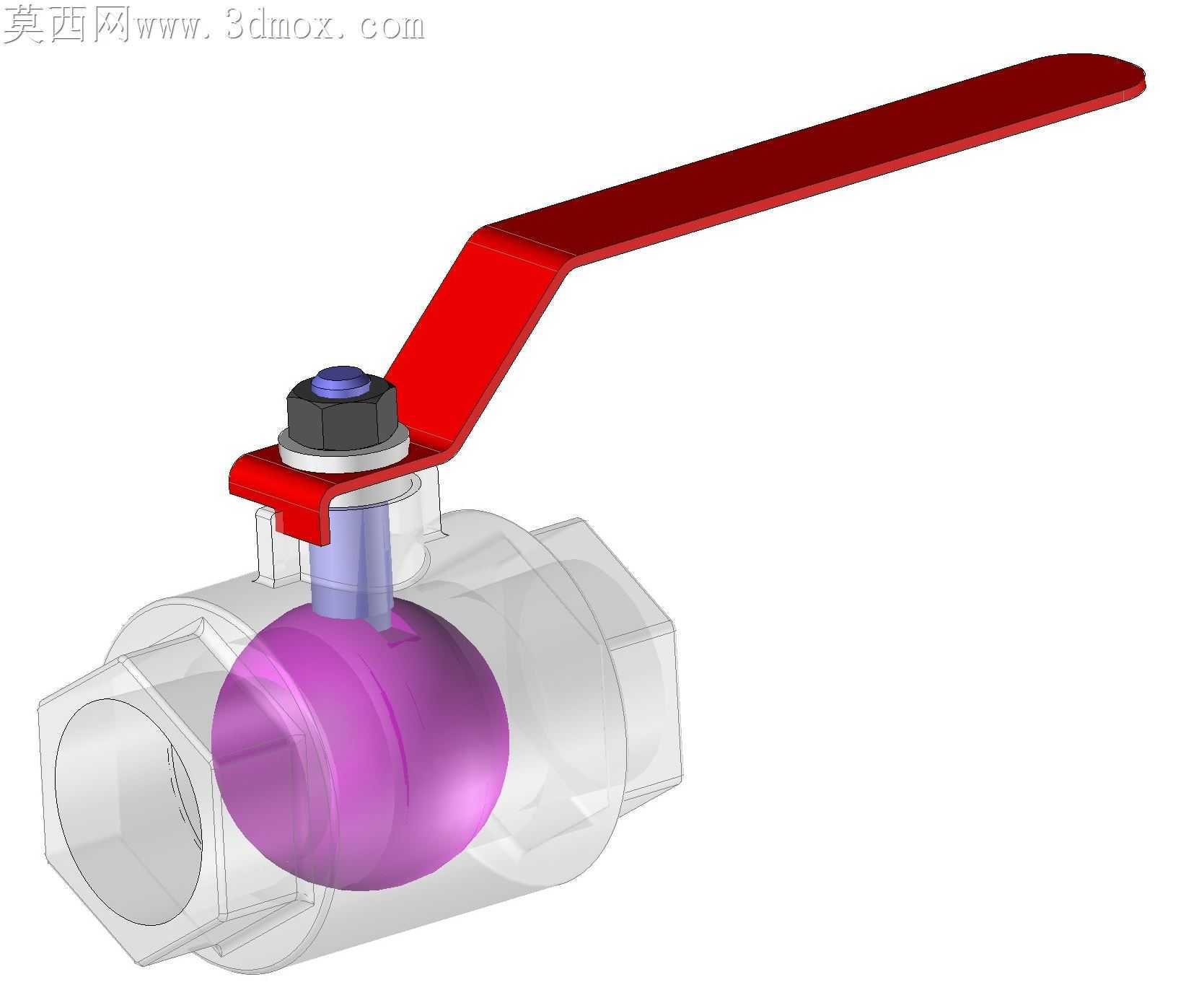

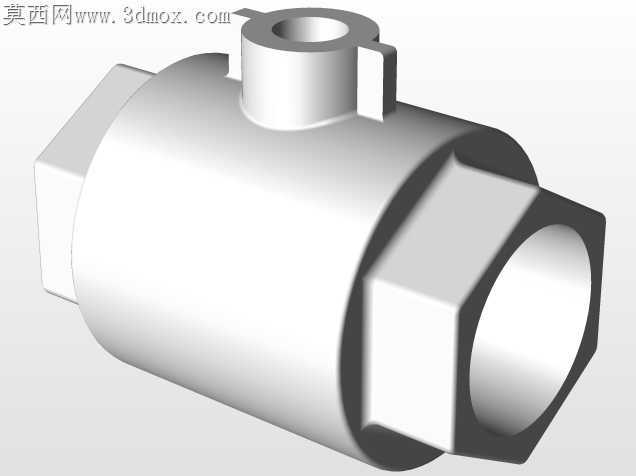

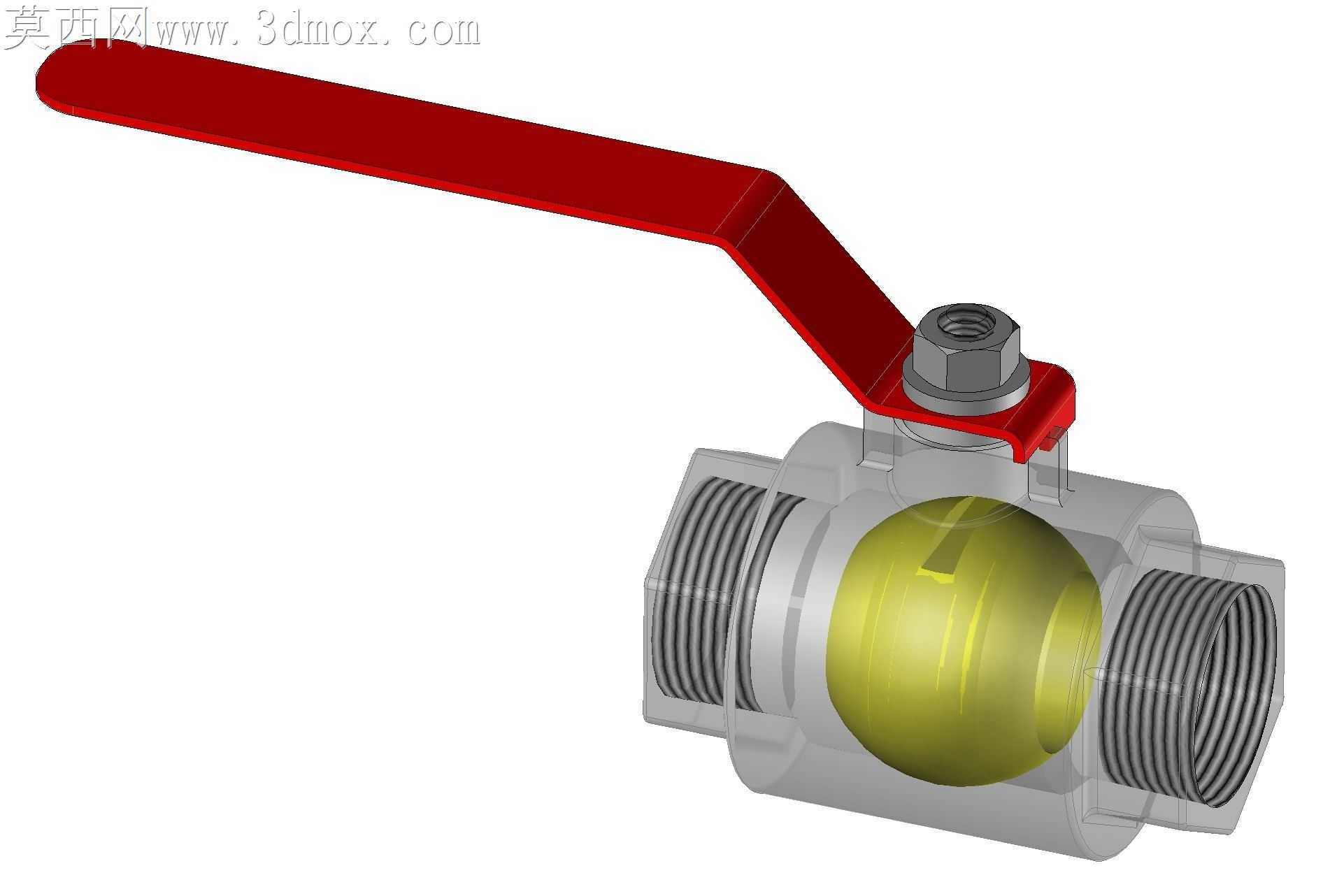

阀体采用透明化的结构展示设计，能清晰看到内部紫色球体的流道对中状态，两端内螺纹的入口处做了15度的导向倒角，现场安装时缠好生料带的管螺纹能顺利旋入，不会出现螺纹错扣、生料带被挤入阀腔堵塞流道的问题。手柄采用长条形冲压折弯结构，折弯角度刚好贴合阀杆顶部的压盖轮廓，扳动时力臂长度经过测算，额定工作压力下开关力矩控制在15N·m以内，操作人员徒手就能完成开关动作，不需要额外加套管借力，也避免了力矩过大掰断阀杆的风险。

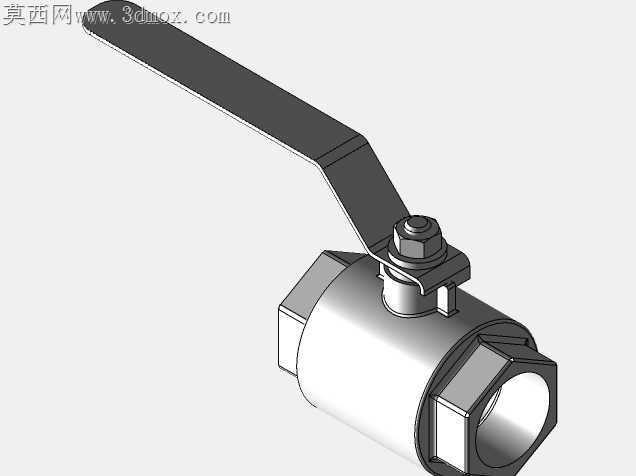

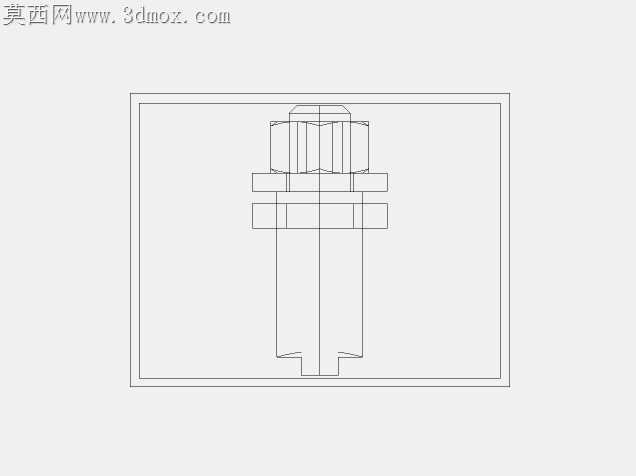

阀杆顶部的锁紧螺母采用细牙螺纹设计，配合止退垫片能牢牢压住填料压盖，不会因为管路振动出现螺母松脱的问题，填料函的深度预留了3mm的压缩余量，后期使用中如果出现阀杆处微渗，不需要完全拆开阀门，只需要稍稍拧紧锁紧螺母就能补偿填料的磨损量，大幅降低现场维护的工作量。球体的密封面采用整球面精加工设计，和阀体两侧的密封座接触带宽控制在2mm，既保证密封比压足够满足低压工况的零渗漏要求，也不会因为接触带过宽导致转动扭矩过大，手柄开关的卡位角度精准控制在90度，全开时手柄方向和管路流向平行，全关时垂直，现场巡检人员隔着很远就能通过手柄位置判断阀门的开关状态，不会出现误判。

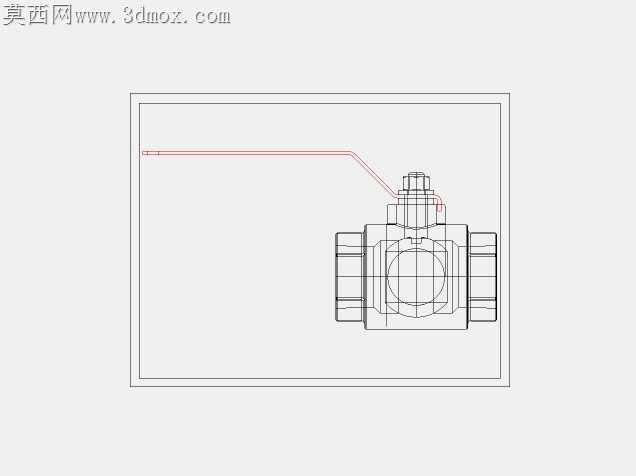

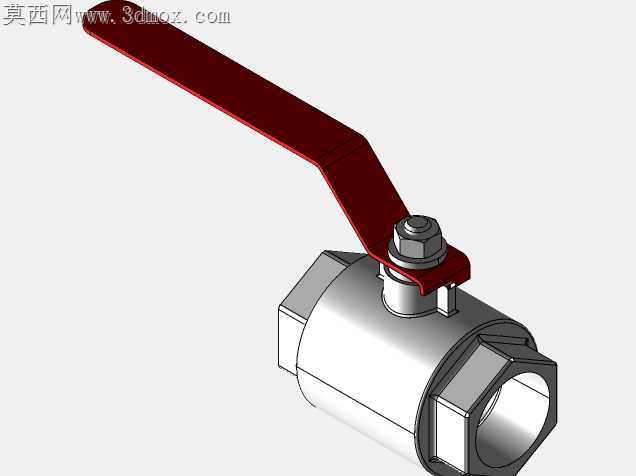

很多小通径球阀容易被忽略的流道毛刺问题，在这款结构里也做了适配加工的设计，阀体内腔的流道转折处做了R3的圆角过渡，流体经过时不会产生明显的紊流和压损，也不容易在边角处滞留杂质造成球体卡涩。手柄表面做了红色的辨识度处理，在密集排布的管路群里能快速定位到这台阀门，压盖处的紫色密封件采用耐温橡胶材质，适配常温水、低压液压油等多种常见介质，不会出现短时间内溶胀失效的问题。整个装配逻辑里没有采用过盈配合的非拆结构，所有易损件都能在现场不拆阀体管路的前提下完成更换，密封座、填料这些备件都能通用常规同通径球阀的标准件，不需要单独定制非标配件，后期运维成本能压到最低。
