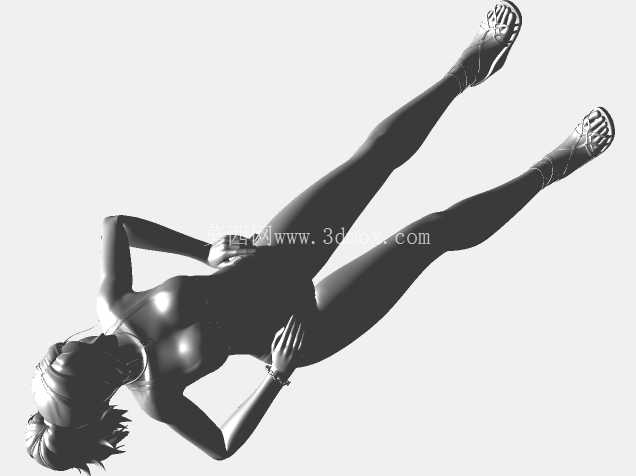

悬浮姿态女性手办原型结构设计

本次呈现的人形造型结构，核心服务于树脂类手办的翻模铸造生产环节，在前期三维结构搭建阶段，就需要充分兼顾硅橡胶模具开模的分模合理性，避免出现倒扣量过大导致的脱模困难问题。从实际应用场景来看，这类人形结构主要面向桌面收藏摆件、潮玩手办的量产铸造环节，区别于工业零部件的规则化结构设计，人形曲面的流畅度直接决定最终成品的外观表现力，因此在建模阶段需要逐段调整肢体曲面的曲率过渡，尤其是腰腹、腿部的曲面衔接处，要保证曲面G2连续，避免翻模后出现表面棱线、凹凸不平的瑕疵。

在结构设计思路上，首先要确定整体的重心分布，该造型采用斜向悬浮的肢体姿态，双腿自然伸展、上半身微仰，整体重心落在躯干中下部，因此在设计内部支撑结构时，需要在躯干中心位置预留金属骨架的安装通道，骨架从颈部下方延伸至双腿脚踝处，保证铸造完成后的成品不会因为肢体悬空出现形变、弯折的问题。考虑到硅橡胶铸造模的分模需求，需要将头发、手部配饰、脚部细节这些易出现倒扣的结构，单独拆分设计成镶件结构，开模时可以单独取出镶件，避免破坏模具的整体型腔，同时也能减少后续修模的工作量。

从外形尺寸与安装边界来看，常规这类手办的整体长度控制在220mm到260mm之间，肢体最宽处为肩部位置，宽度控制在70mm以内，双腿伸展后的最大宽度不超过90mm，适配常规1:8比例手办的通用展示底座安装尺寸。在底座连接位置，需要在其中一只脚的底部预留直径3mm的定位孔，深度控制在8mm，既可以保证与展示支架的连接强度，又不会因为孔位过深穿透脚部结构影响外观。手部的细节结构设计时，要控制手指的最小厚度不低于1.5mm，避免铸造过程中树脂填充不完全出现断指、缺料的问题，同时手腕处的配饰结构要与手臂主体预留0.2mm的间隙，方便后续分模时的模具拆分，也能避免铸造后出现粘模的问题。

在铸造工艺适配层面，所有外表面的曲面都要做0.1mm的脱模斜度处理，尤其是垂直于分模面的肢体侧面，不能出现完全垂直的结构面，否则开模时容易刮伤模具型腔表面，影响成品的表面光洁度。对于头发这类细碎结构较多的部位，要将发丝的凸起高度控制在2mm以内，根部做R0.3mm的圆角过渡，避免铸造时出现气泡滞留，也能提升模具的使用寿命，减少反复使用后的结构磨损。考虑到后续表面喷涂、上色的工艺需求，整个模型的外表面要避免出现尖锐的棱角，所有边角位置都做最小R0.2mm的圆角处理，防止喷涂时出现油漆堆积、流挂的问题，同时也能提升成品手持时的触感，避免尖锐边角划伤使用者。

在结构校验环节，需要通过截面分析工具逐段检查肢体的壁厚，整体均匀控制在2.5mm到3mm之间，局部细节位置的壁厚不低于1.2mm，避免壁厚差异过大导致铸造冷却过程中出现收缩凹陷、变形的问题。对于躯干内部的中空结构，要在背部非外观面预留直径2mm的排气孔，保证树脂灌注时型腔内的空气可以顺利排出，避免出现内部空腔填充不完全的问题。同时要在分模线位置设计宽度0.3mm、深度0.1mm的定位溢料槽，既可以保证上下模合模时的定位精度，又能将多余的树脂导入溢料槽，减少后续合模线位置的打磨工作量。
