动态俯冲姿态女性人物手办造型结构

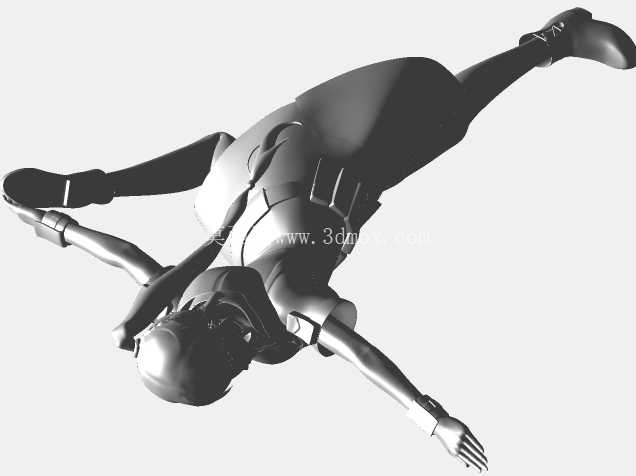

　　该人形造型结构适配硅溶胶复合铸造工艺的开模需求，整体采用俯冲伸展的动态姿态设计，肢体各段的分模面沿肌肉轮廓与服饰接缝自然排布，避免出现倒扣量超过1.2mm的深腔结构，无需额外设计侧向抽芯滑块即可完成模腔填充，能有效降低铸造过程中的披锋修整工作量。从结构设计逻辑来看，人物肢体的伸展角度经过反复校核，双臂前伸、单腿后抬的姿态重心落在躯干几何中心偏下位置，铸造完成后无需额外加装配重底座即可保持静态放置的稳定性，适配桌面陈列、展柜摆放等日常展示场景，不会因轻微外力触碰出现倾倒问题。

　　外形尺寸方面，整体轮廓的最大外接矩形尺寸控制在180mm×120mm×90mm范围内，各肢体最薄处的壁厚保持在2.5mm以上，既满足锡基合金、低温锌合金等铸造材质的流动性要求，避免充型不足导致的肢体缺肉缺陷，也能保证成品的结构强度，日常拿取过程中不会出现手指、鞋尖等突出部位断裂的问题。设计过程中针对服饰褶皱的处理采用了渐变式曲面过渡，所有凸起的褶皱棱边都做了R0.3mm的圆角处理，既还原了服饰贴合肢体的自然质感，也避免了铸造模腔出现锐角应力集中点，延长模具的使用寿命，同时减少铸造后打磨抛光的工序时长。

　　人物头部的轮廓与躯干的连接位采用隐藏式分模设计，分模线沿发丝与衣领的接缝处布置，合模后产生的飞边位于视觉盲区，后续修整时不会破坏人物面部、发型等关键视觉区域的表面质感。肢体关节处的结构过渡采用一体化曲面建模，没有突兀的拼接台阶，铸造完成后无需额外做接缝填补处理，能直接进入表面喷涂、上色等后处理工序。从实际生产适配性来看，该造型的模腔流道设计可采用侧浇口进料，浇口位置设置在人物背部的服饰遮挡区域，进料后合金熔液能顺着肢体延伸方向平稳填充到手指、鞋尖等远端位置，不会出现卷气、夹渣等铸造缺陷，成品的表面粗糙度可稳定达到Ra1.6μm，减少后续抛光的工作量。

　　安装边界方面，人物底部与底座的连接位设计了直径3mm的定位插销孔，插销孔深度为5mm，与通用手办底座的插销尺寸完全适配，用户可根据展示需求搭配不同风格的陈列底座，无需对成品底部做二次打孔加工。针对铸造过程中的收缩率问题，建模时已按照锌合金1.2%的线收缩率预留了缩放余量，成品冷却后各部位的尺寸偏差可控制在±0.1mm以内，肢体比例不会出现变形失真的问题。人物足部的鞋型结构做了加厚处理，鞋底平面的平面度公差控制在0.05mm以内，不搭配底座单独放置时也能保持平稳，不会出现局部悬空导致的晃动问题。服饰表面的装饰线条采用浅浮雕式设计，凸起高度控制在0.2mm，既保证细节的辨识度，也不会因为凸起过高导致铸造时出现冷隔缺陷。从应用场景来看，该造型除了用于合金铸造生产收藏类手办摆件外，也可作为文创产品的原型，通过翻模制作树脂、石膏等不同材质的陈列装饰件，适配潮玩收藏、文创周边、桌面装饰等多个领域的生产需求。建模过程中所有曲面都经过G2连续校验，相邻曲面之间没有曲率突变，导入铸造模流分析软件时不会出现破面、几何错误等问题，能直接用于模腔的数控加工编程，减少模具设计阶段的模型修复工作量。
