一体化工业废水处理成套装备结构方案

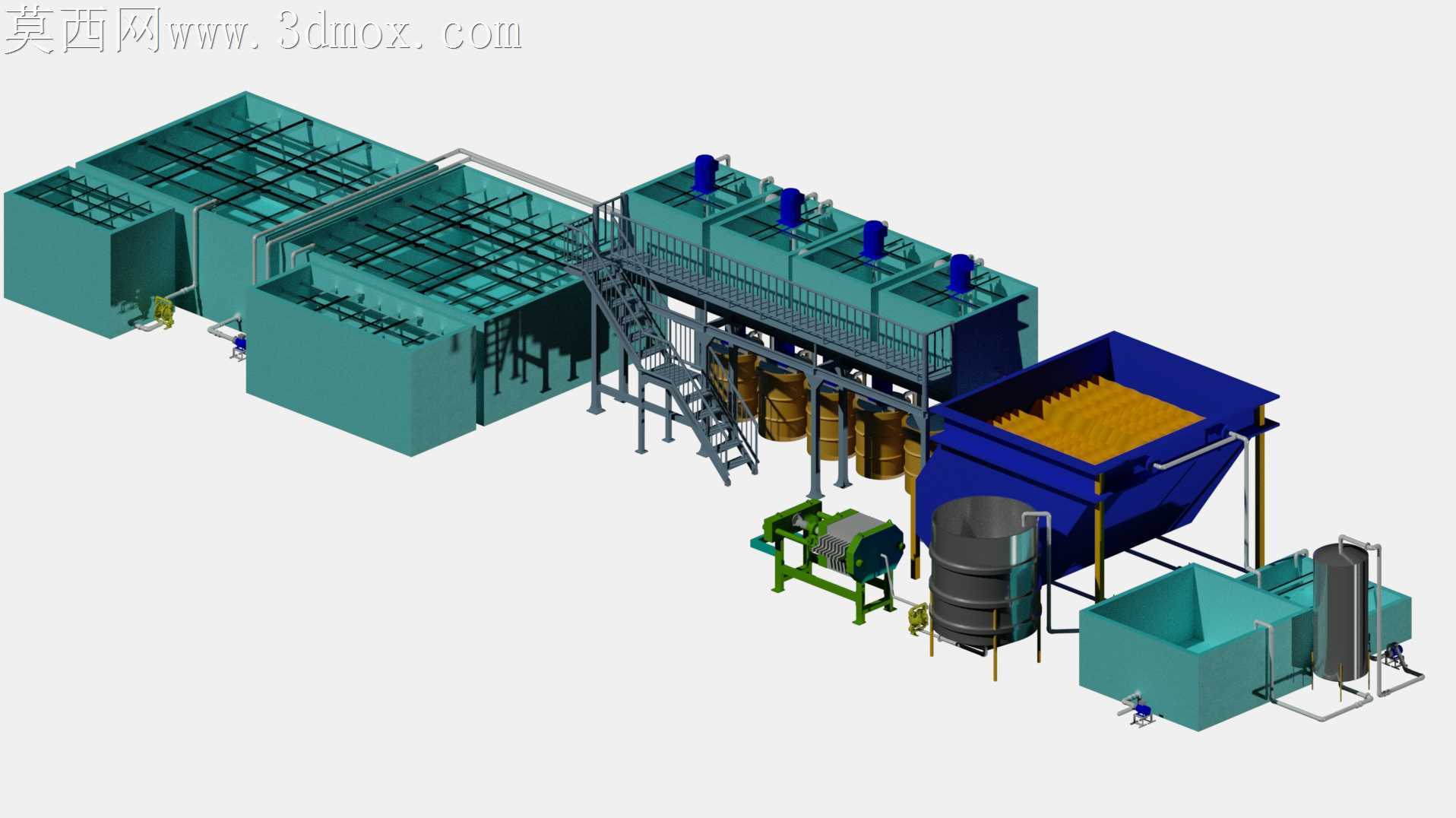

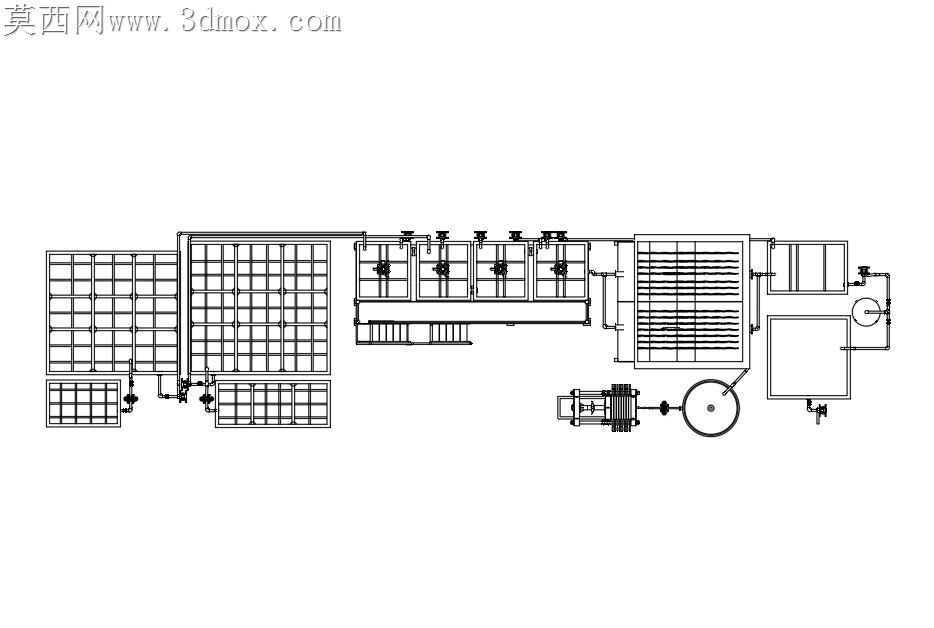

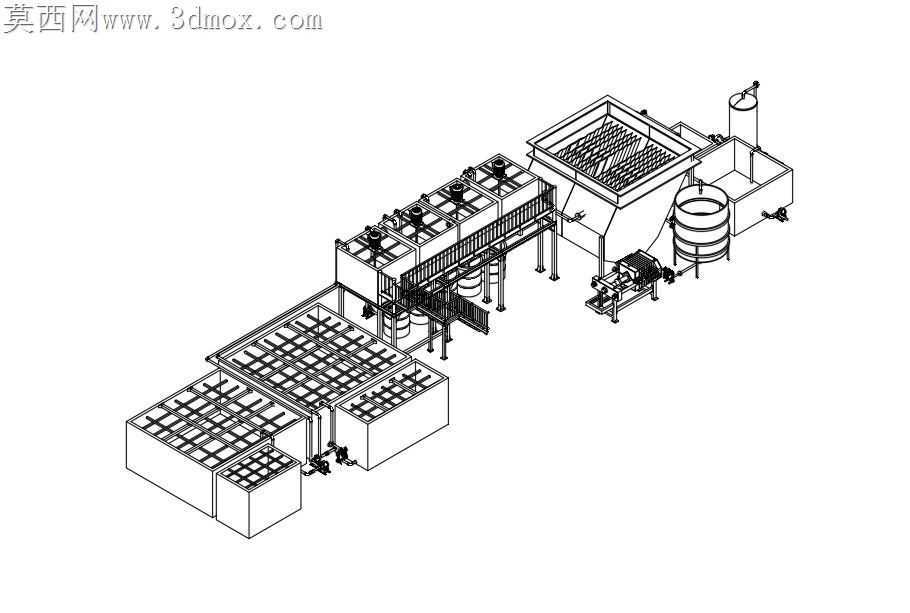

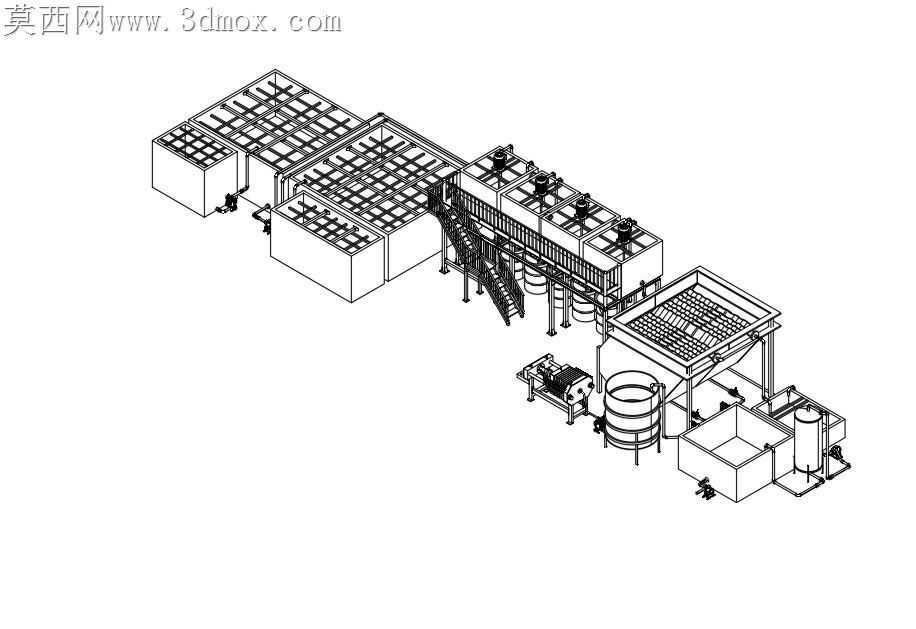

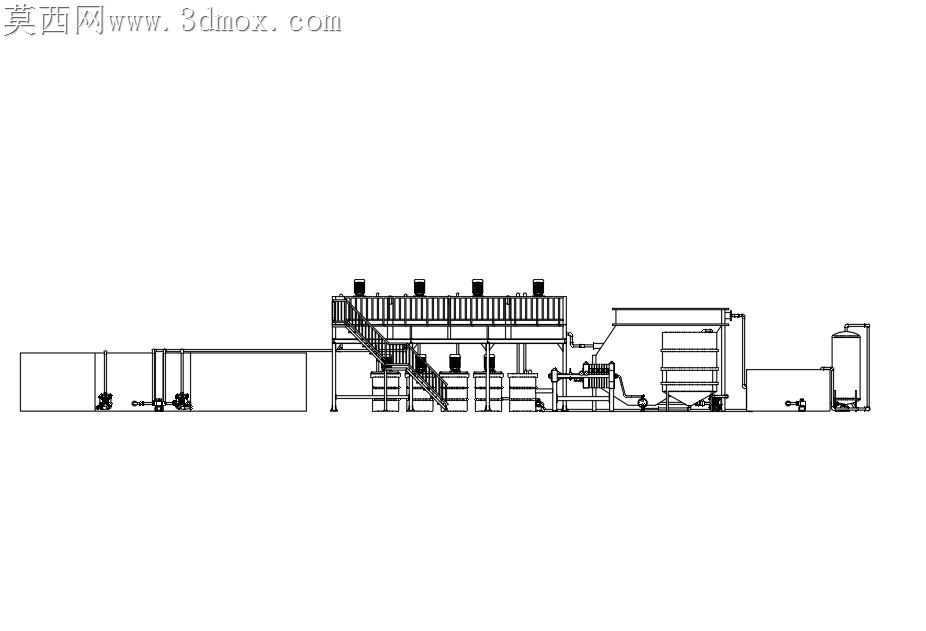

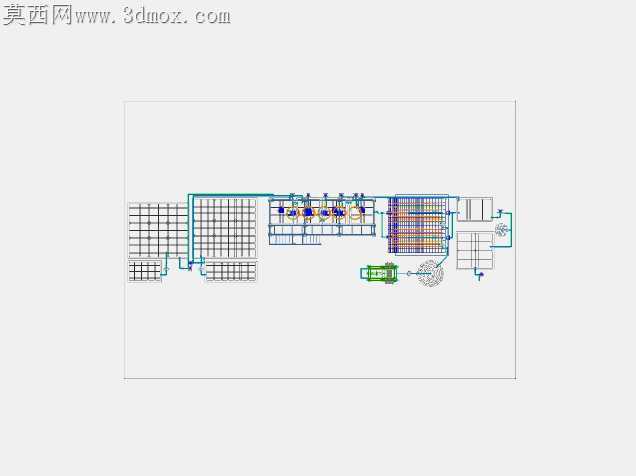

现场拼装废水处理站最常遇到的隐患，是各功能单元的接口错位——池体预埋管偏差超过两厘米，后续管道对接就要硬掰，运行半年焊缝处就容易渗漏水。这套方案在结构排布时，把调节池、反应池、斜管沉淀区的进出水口统一做了同标高基准定位，所有外接法兰的孔位公差控制在0.5毫米内，避免现场切割改管的麻烦。架设在反应池上方的操作平台，扶梯踏步的间距做了等距调整，每级高差不超过18厘米，巡检人员上下不会踩空，平台护栏的底部加了10厘米高的挡脚板，防止工具掉落砸坏下方的加药桶。下方排布的几个加药桶，固定支架特意做了可调节腰型孔，桶体安装时能微调位置，对准上方的投药管出口，不会出现药剂滴漏到桶外的情况。旁边的压滤设备预留了1.2米的操作空间，滤板更换时不用拆解周边管道，设备底座的地脚螺栓孔做了长圆孔，地面平整度有偏差时也能顺利固定。蓝色斜管沉淀池的进水端做了布水挡板，水流不会直接冲击斜管填料，避免填料长期受冲移位影响沉淀效果，池体底部的锥斗角度设为55度，沉积的污泥能靠自重滑到排泥口，不用额外加装辅助刮泥装置。旁边的中间水箱和过滤罐体，管道连接用了软接过渡，水泵运行时的振动不会传递到池体，避免长期振动导致管道接口松脱。整套排布没有把设备挤成一团，每个单元之间都留了检修通道，最窄的地方也能容一个成年人侧身通过，更换阀门、检修水泵时不用大面积拆解周边设施。池体顶部的走道板做了防滑纹路，雨天或者沾了水也不容易滑倒，走道板的支撑横梁间距加密到60厘米，成年人走上去不会有明显晃动感。加药管路的阀门都装在伸手可及的高度，不用爬高就能调节药剂投加量，管道上的流量计预留了读数观察位，站在走道上就能看清数值。压滤机的出泥口下方留了足够的空间，污泥桶能直接推到接料位置，不用额外接溜槽导致污泥撒落。过滤罐体的反冲洗管路做了独立排布，反洗时的废水直接回流到调节池，不会漫流到地面。所有电气元件的安装位都避开了容易溅水的区域，接线盒做了防水处理，长期在高湿度环境下运行也不会出现短路故障。
