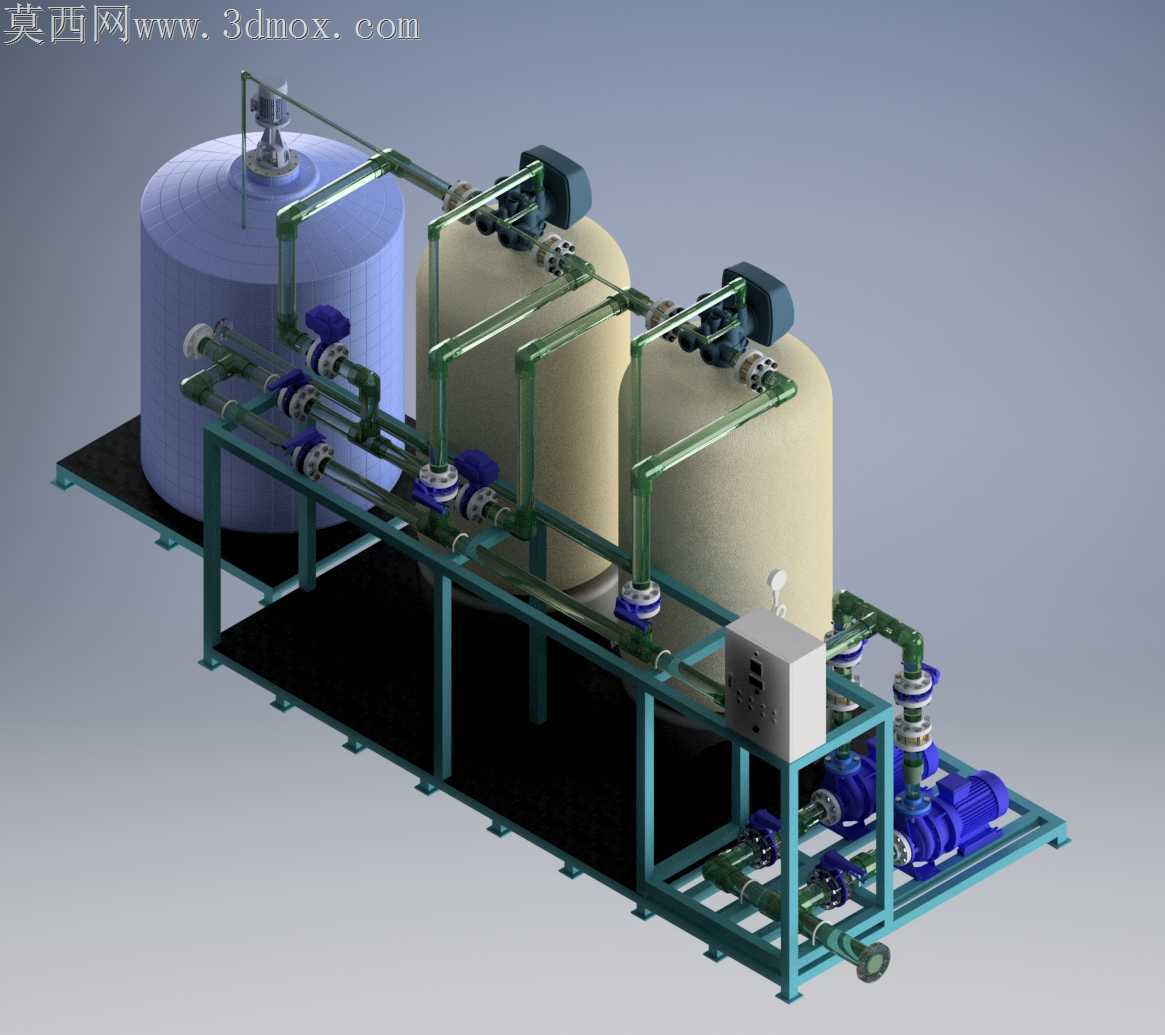

7立方米双级水软化处理成套装置

现场水软化设备最常出现的跑冒滴漏问题，七成以上来自撬装机架焊接变形带来的管路错位——这套7立方米处理量的装置在机架设计阶段就做了针对性的公差预留，主框架采用型材分段拼接而非整根焊接，每段型材的连接端面预留0.2mm的铣削余量，现场组焊时可以根据罐体安装后的实际偏移量微调管路支架位置，避免硬接管路带来的密封面应力集中。三个过滤罐体的支座没有采用常见的满焊固定，而是在支座底部开了长圆形调节孔，罐体落位后可以顺着管路走向微调10mm的横向距离，刚好抵消玻璃钢罐体成型时的外径公差，不会出现罐体法兰和管路法兰错孔强行上螺栓的情况。管路上的阀门排布特意错开了罐体顶部的操作空间，手动阀的手轮距离罐体外壁保留了150mm的操作间隙，戴防滑手套操作时不会蹭到罐体保温层，也不用侧身探身去够阀门手柄。底部的两台增压泵和电控箱的排布留足了检修空间，泵体的进出口都加装了活接接头，更换机械密封时不用拆整段管路，只需要松开活接就能把泵体从机架上拖出来，电控箱的走线槽沿着机架内侧排布，所有线缆都藏在型材凹槽里，不会被管路渗漏的盐水腐蚀线缆外皮。盐罐的吸盐管特意做了向上的弯管弧度，避免停泵时盐水倒流回盐罐造成液位溢出，弯管处的支架用弹性卡扣固定，设备运行时的管路振动不会让卡扣松脱。整套装置的撬装底座铺了花纹防滑钢板，钢板和框架之间留了5mm的导流间隙，冲洗地面或者管路渗漏的水会顺着间隙流到底座边缘的排水槽，不会积在机架内部腐蚀型材焊缝。罐体顶部的自动控制阀支架做了加高处理，控制阀的接线端子距离罐体顶部的排气口留了足够安全距离，排气口跑水时不会溅到接线端子上造成短路。管路上的压力表都朝向操作通道一侧，巡检时站在通道上就能直接看清压力数值，不用绕到设备侧面凑到跟前去看。
