M3螺纹适配球头连杆关节结构

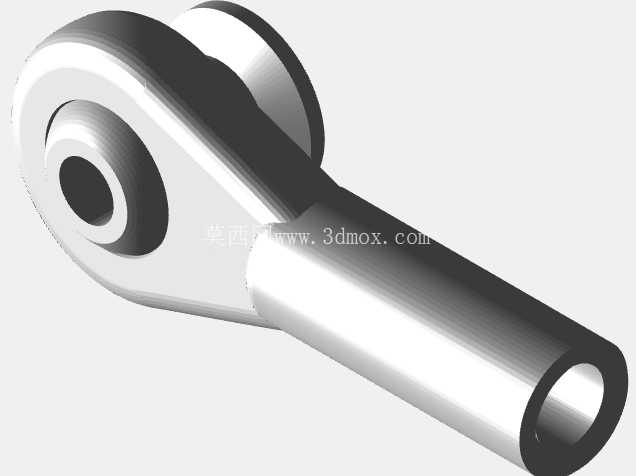

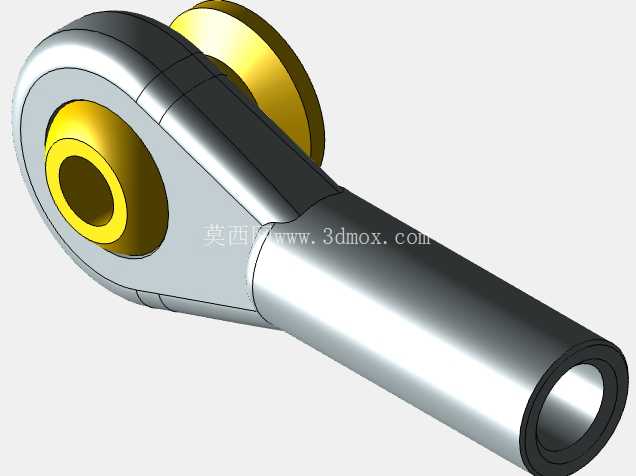

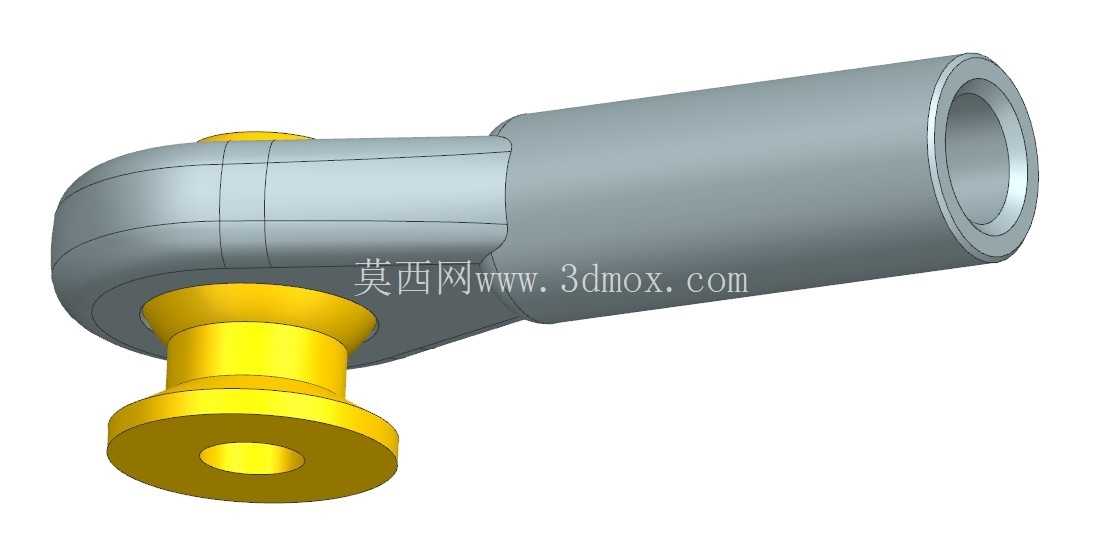

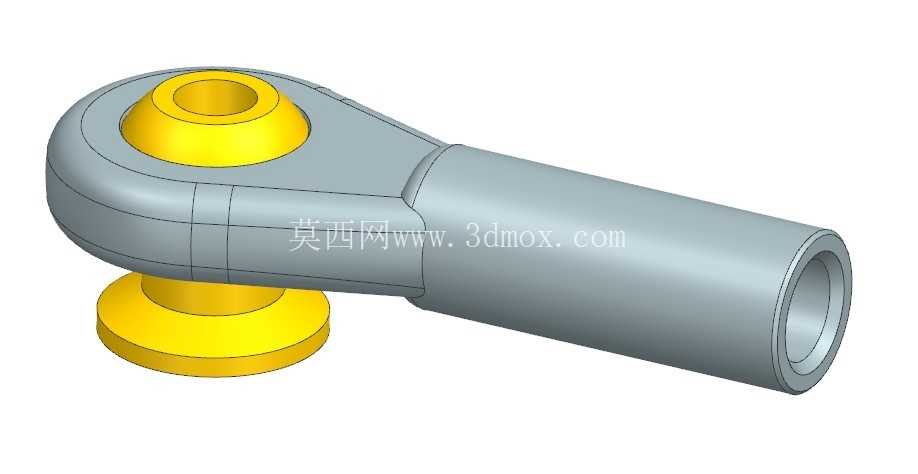

　　这款球连杆结构常出现在小型遥控模型舵机传动、微型自动化设备的小行程联动机构中，核心作用是在两部件存在一定角度偏差的传动路径上，完成动力的无卡滞传递，避免刚性连接在偏角工况下出现的憋劲、磨损甚至断裂问题。从结构设计来看，球头端采用5mm直径的球面配合结构，配套的尼龙孔眼衬套直接适配M3规格的螺纹安装端，这种搭配既利用了尼龙材料的自润滑特性，省去了额外添加润滑脂的维护步骤，又能在小载荷传动场景下提供合适的阻尼感，不会出现传动间隙过大导致的动作虚位。杆身部分采用空心圆柱结构，在保证整体结构强度满足小载荷传动需求的前提下，尽可能降低了零件自身重量，这对于对重量敏感的航模、小型桌面自动化装置来说尤为重要，能有效减少驱动端的负载损耗。

　　设计过程中，球面的配合公差是核心控制点，球面与尼龙衬套的间隙需要控制在合理范围：间隙过大会导致传动回程差超标，动作传递精度不足；间隙过小则会增大转动阻力，甚至在温度变化出现材料热胀时出现卡滞，无法顺畅完成角度补偿。安装边界上，球头端的衬套底座直径大于球面直径，安装时需要预留足够的摆动空间，避免连杆摆动过程中底座与周边结构发生干涉；杆身的空心内孔可直接套接在对应直径的连接轴上，通过侧面顶丝或者粘接的方式完成固定，安装时需要保证杆身轴线与连接轴的同轴度，避免高速往复动作时出现额外的径向晃动。

　　实际应用中，这类小规格球连杆除了航模舵机联动，还会用在小型3D打印机的调平机构联动、微型检测设备的探针位置调整、小型气动执行元件的末端传动等场景，相比刚性连杆，它能补偿安装时的位置误差，降低配合件的加工精度要求，在不影响传动功能的前提下压缩整体加工成本。球面部分的圆弧过渡做了连续顺滑处理，没有棱角突变，既避免了应力集中导致的球面磨损加快，也能让摆动过程中受力始终均匀分布在接触面上，不会出现局部压强过大导致的衬套快速变形。杆身与球头座的连接位置采用了大圆角过渡，避免直角连接处的应力集中，在承受瞬时冲击载荷时，不会从连接根部出现断裂。

　　尼龙孔眼的设计充分考虑了材料的耐磨性，在常规小载荷往复动作场景下，不需要频繁更换衬套就能保证长期的传动精度，同时尼龙材料本身具备一定的减震效果，能过滤掉传动路径上的微小振动，避免振动传递到驱动端影响设备整体运行稳定性。
