3D打印机用硅胶喷嘴清洁刷结构

在FDM熔融沉积成型3D打印的日常作业流程里，喷嘴挂丝、残料附着是影响打印成型质量的高频问题，尤其是多材料切换、长时间连续打印、高温耗材打印后，喷嘴外壁残留的熔融耗材冷却后会形成凸起结块，轻则导致打印首层刮蹭、层高偏移，重则造成堵头、模型翘边脱落，而这款硅胶喷嘴刷就是针对这类场景设计的机上清洁部件。

从实际使用逻辑来看，这类清洁刷一般安装在3D打印机成型平台的边缘空闲区域，属于打印流程中的原位清洁组件，不需要人工手动操作，在打印开始前、换料间隙、打印头回零移动路径中，打印头按照预设路径移动到清洁刷位置，通过喷嘴与刷体的相对剐蹭，把喷嘴外壁附着的半熔融残料、碳化结块刮除干净，避免残料滴落到成型件表面造成表面瑕疵，也能防止结块刮蹭已打印的模型薄壁结构。

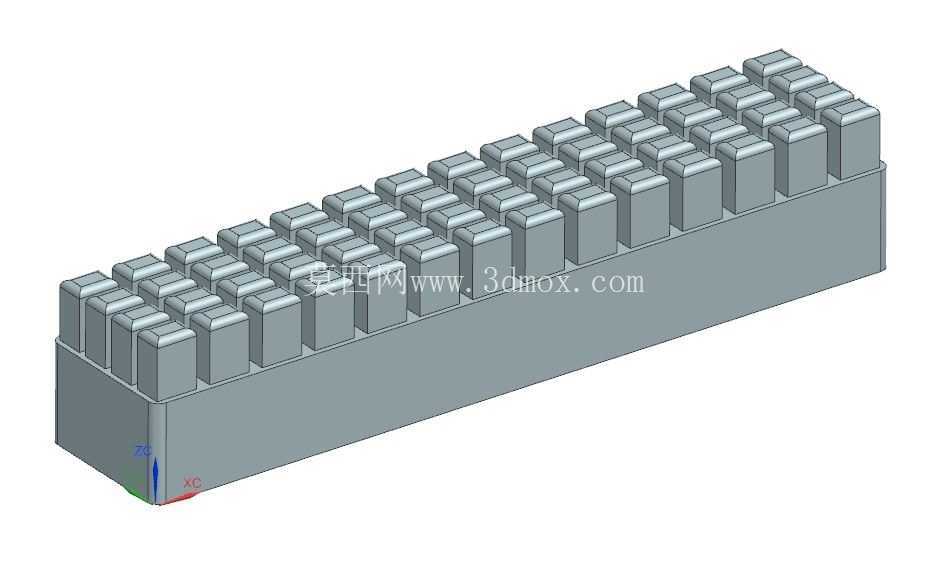

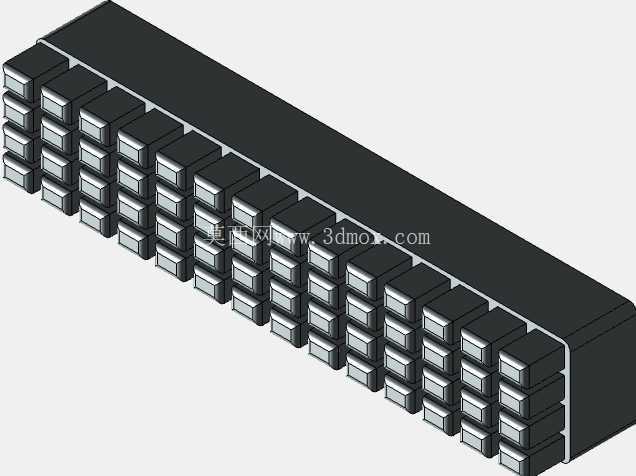

整个刷体采用一体化排布的硅胶柱阵列结构，区别于传统的铜丝刷、钢丝刷，硅胶材质本身具备适中的硬度与耐高温特性，剐蹭清洁过程中不会划伤喷嘴的黄铜外壁，也不会因为接触高温喷嘴出现熔融变形、掉屑的问题，避免硬质刷屑掉落到打印平台上造成打印夹层杂质。阵列式的硅胶柱排布可以适配不同偏移量的喷嘴移动路径，不管是X轴单向剐蹭还是XY平面的往复擦拭，都能让喷嘴外壁的各个角度接触到硅胶柱，把缝隙里的残料清理干净，柱体之间的预留间隙可以容纳刮下来的残料碎屑，避免残料堆积在刷体表面造成二次污染。

从设计细节来看，整个刷体的基座采用平直的长方体结构，底部为平整安装面，可以通过背胶、螺丝固定或者卡扣结构直接固定在打印机型材框架或者平台边缘，不需要额外设计复杂的安装转接件，适配绝大多数桌面级FDM3D打印机的安装空间。硅胶柱采用等间距矩阵排列，每根柱体的顶端做了微小的倒角处理，避免尖锐边角剐蹭喷嘴侧面的加热块、热敏电阻走线，柱体的高度经过匹配设计，刚好可以接触到喷嘴的锥形外壁区域，不会触碰位置更高的加热铝块、散热片，防止剐蹭造成加热组件移位、温度检测异常。

尺寸方面，这款清洁刷的整体外形尺寸控制在28x5.6x5.1mm，属于非常紧凑的小型配件，不会占用过多的成型平台有效打印面积，对于打印幅面在200mm以上的桌面级机型来说，安装在平台角落完全不会影响正常的模型打印范围。安装边界上只需要预留出30mm长、8mm宽的平整固定区域，同时在打印头移动路径上预留对应的清洁点位，不需要对打印机原有结构做任何改装，不管是原厂预装还是用户后期自行加装都非常方便。

从实际使用的工况适配来说，硅胶材质本身可以长期耐受200℃以上的接触温度，完全覆盖PLA、ABS、PETG、TPU等主流FDM打印耗材的喷嘴工作温度区间，长期使用不会出现材质硬化、脆裂的问题，相比毛刷类清洁部件，硅胶柱的回弹性更好，多次剐蹭后不会出现倒伏、掉毛的问题，清洁效果的一致性更强，维护周期更长，只需要定期清理刷体缝隙里堆积的残料碎屑就可以持续使用。在结构设计上，整个刷体的基座和硅胶柱可以采用一体注塑成型，也可以采用硅胶粘接的方式组装，生产工艺简单，成本可控，适合作为3D打印机的标配维护配件批量配套，也可以作为改装配件供用户自行升级替换。

在打印流程的适配逻辑上，这类清洁刷的使用不需要额外增加控制逻辑，只需要在切片软件的起始G代码、换料脚本里加入对应的移动指令，让打印头在预设的Z轴高度下沿着刷体长度方向往复移动2-3次，就可以完成自动清洁动作，整个过程耗时不超过5秒，不会明显增加打印前的准备时间，却能大幅降低因为喷嘴残料导致的打印失败率，对于长时间无人值守的批量打印、多色打印场景来说，这类小配件的实用价值非常突出。
