24V直流轴流散热风机结构设计

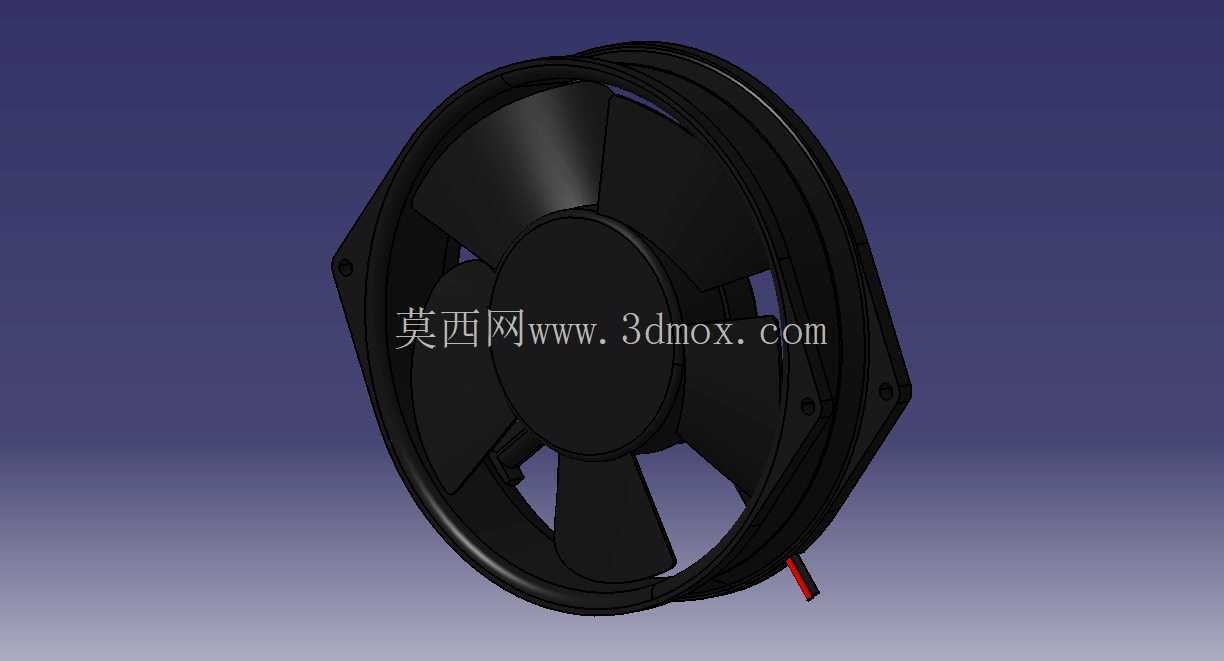

　　在工业电控柜、通讯基站机柜、大功率变频驱动设备、小型工控装置的散热设计环节，这类直流轴流风扇是应用频次极高的风冷执行部件，区别于高压交流风机，24V直流供电的特性让它可以直接对接设备内部的直流控制回路，无需额外配置高压供电模块，适配低压工控场景的安全供电要求。从结构设计来看，这款风机采用外框一体式注塑成型结构，外轮廓为带安装固定耳的类圆形结构，四个边角的安装位预留了标准螺丝过孔，安装时可以直接通过M4或者M5规格的紧固件固定在机柜的通风面板或者设备内部的散热风道支架上，安装耳的平面度公差控制在0.2mm以内，避免安装后出现框体变形蹭到扇叶的问题。

　　扇叶部分采用五叶后倾式设计，叶片的曲面弧度经过流体仿真优化，在额定转速下可以形成稳定的轴向气流，叶片与外框内壁的间隙控制在1.5mm左右，既保证转动过程中不会出现剐蹭，又能尽可能减少间隙处的气流回流损失，提升送风效率。风机的中心位置是集成了驱动电路的直流无刷电机，无刷结构的设计取消了传统碳刷部件，运行过程中不会产生碳粉磨损掉落的问题，适合在封闭的电控柜内部长期运行，减少维护频次，额定工况下的运行电流为0.46A，供电电压适配24V直流系统，接线端引出的红黑两根电源线可以直接对接设备内部的直流供电端子，接线时区分正负极即可正常运转，反向接线会出现风机反转的情况，无法形成有效正向送风，这点在现场安装接线时需要特别注意。

　　从安装边界来看，这类风机的外框厚度属于薄型设计，不会占用过多的设备内部纵深空间，对于内部布局紧凑的小型工控设备、嵌入式控制装置来说，薄型结构可以给内部的PCB板、功率元件预留更多的布局空间，外框的进风侧和出风侧都做了导流圆角处理，减少气流进出时的风阻，降低运行过程中的气动噪音。实际应用场景中，这类风机通常搭配防尘网使用，安装在机柜的进风或者出风位置，通过定向气流带走设备内部功率元件、变压器、驱动模块工作时产生的热量，让设备内部的工作温度维持在电子元件允许的工作范围内，避免高温导致的元件寿命衰减、设备宕机问题。在三维建模过程中，这类部件的建模需要重点关注安装孔的位置度、外框的外形尺寸公差，因为在设备整体装配时，风机属于标准外购件，模型的安装尺寸必须和实物完全一致，否则会出现装配干涉、安装孔位不对中的问题；扇叶部分的曲面建模需要保证叶片的角度一致性，避免做运动仿真时出现动平衡偏差的问题，外框上的走线槽、固定位的加强筋结构也需要按照实物的结构还原，方便结构设计人员在做整机布局时提前预留走线空间、评估结构强度。

　　不同于家用消费类的散热风扇，工业级直流风扇的外框材质通常采用阻燃级ABS或者PBT材质，具备一定的耐温、阻燃性能，在设备内部出现短时高温的情况下不会出现变形、引燃的问题，扇叶部分的材质也会添加抗老化成分，保证长期运行下不会出现叶片脆化断裂的问题。在设备选型阶段，设计人员需要根据设备的总热耗计算所需的通风量，再匹配对应风压、风量参数的风机，这类172mm规格的轴流风机通常适用于热耗在几百瓦级别的电控设备，能够形成足够的空气循环流量，满足常规工业场景的散热需求；建模时还原风机的接线长度、出线位置，也能帮助电气设计人员提前规划走线路径，避免后期装配时出现线缆长度不足、走线干涉的问题。
