手动挖掘机液压臂操控结构设计

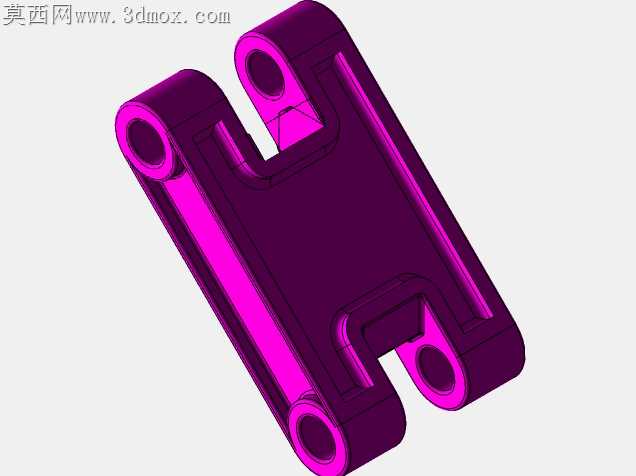

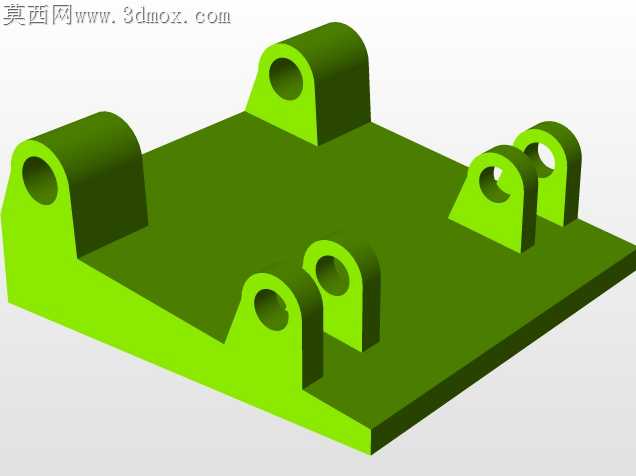

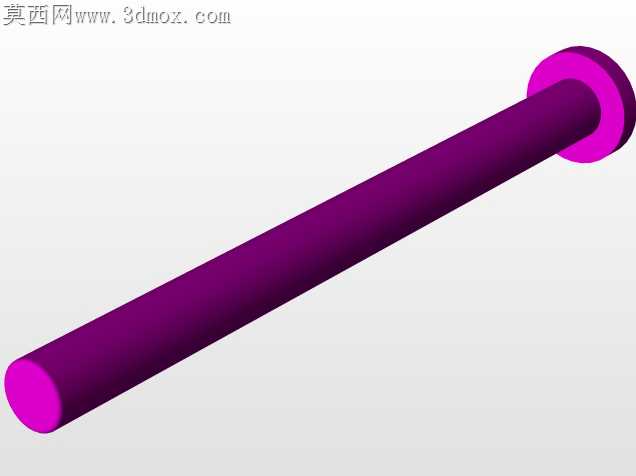

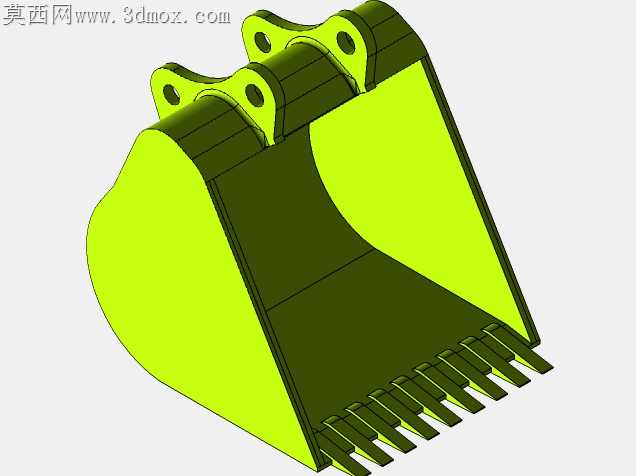

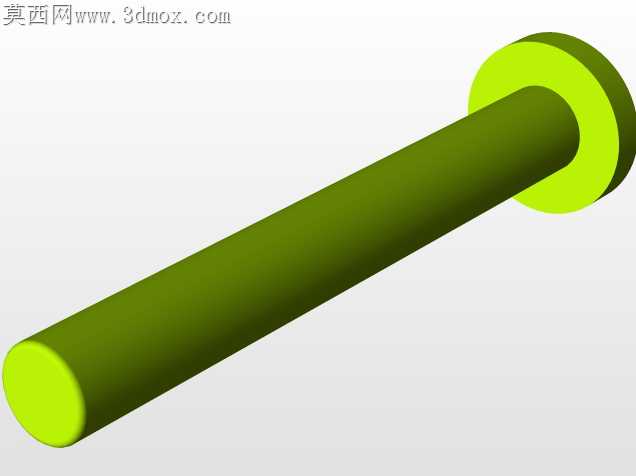

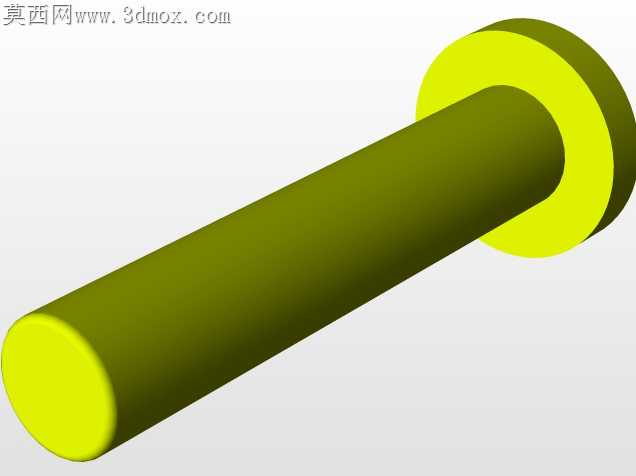

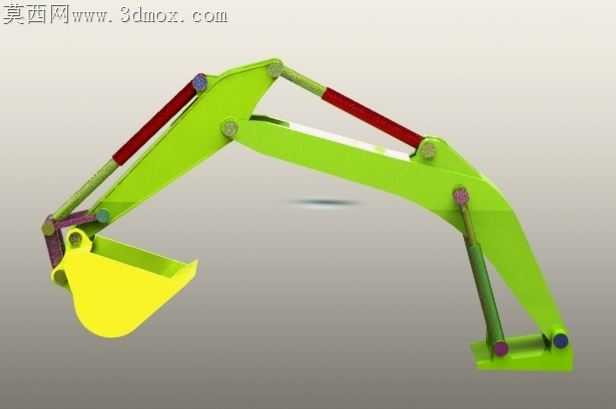

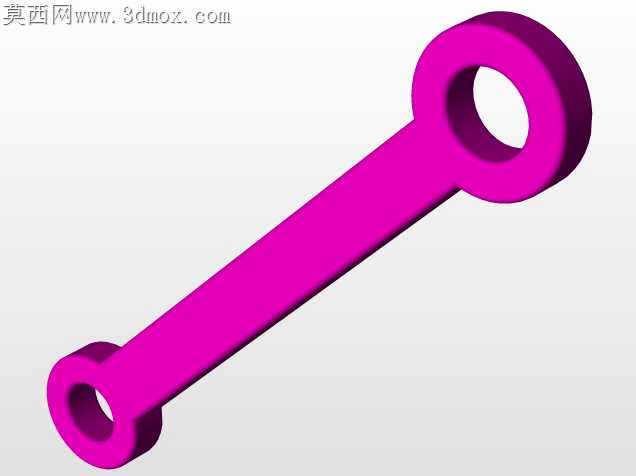

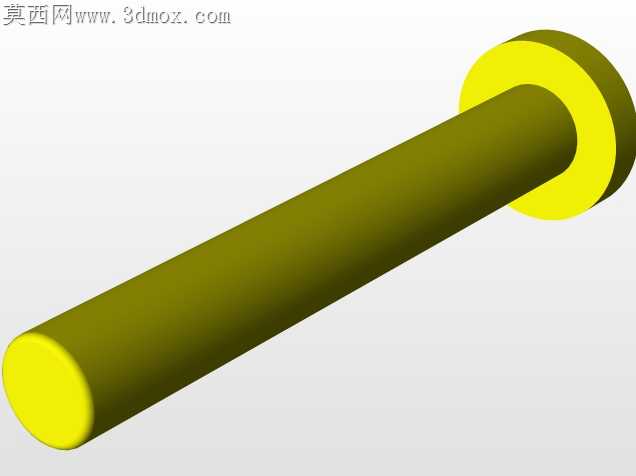

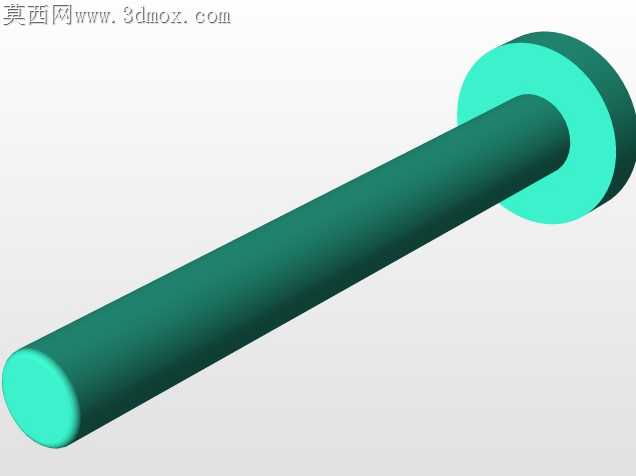

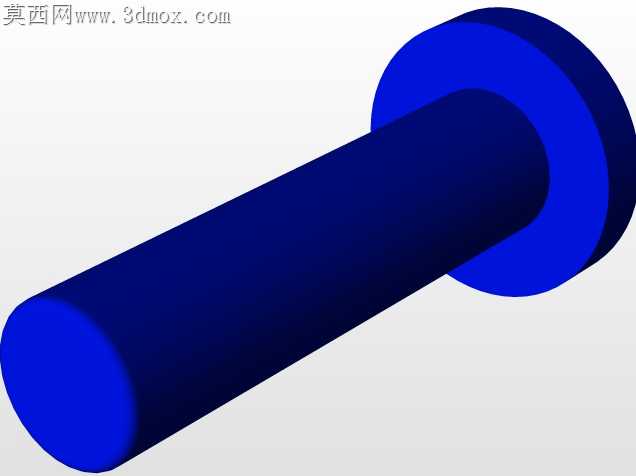

实训场景里手动操控挖掘臂的卡顿、行程偏差问题，一直是机电一体化课程设计里学生最容易踩的坑，这套结构从铰接点公差匹配入手，把每个转动副的配合间隙控制在0.02mm以内，避免手动操作时出现虚位晃动感。斗杆与动臂的连接销轴特意做了阶梯轴设计，轴肩处预留0.1mm的退刀槽，既方便车床加工时退刀，又能在装配时给润滑脂留出存储空间，长时间反复操作也不会出现铰接处干磨卡滞。三个液压油缸的铰接位置没有照搬量产挖掘机的参数，而是根据手动操控的力臂特性重新调整，把大臂举升油缸的下铰接点往机身方向偏移了8mm，手动扳动操作杆时的所需作用力能降低三成左右，学生实训操作时不用费太大力气就能完成举升、落斗动作。铲斗的切削刃做了15度的斜角过渡，不是生硬的直角结构，曲面过渡处的曲率连续处理，能让铲斗收料时的阻力更均匀，不会出现物料卡滞在斗沿的情况。连杆机构的运动行程做了限位校核，当动臂举升到最高位置时，斗杆和铲斗的铰接处不会出现干涉碰撞，每个油缸的伸缩行程都刚好匹配对应构件的转动角度，不会出现油缸伸到极限还硬顶构件的情况。装配时每个销轴的端部都设计了卡簧槽，用标准轴用卡簧固定，不需要额外焊接挡片，拆装反复练习也不会出现销轴窜出脱落的问题。液压杆的表面做了模拟镀铬层的质感处理，和亮绿色的臂身、明黄色的铲斗形成清晰的视觉区分，学生拆解装配时能快速分辨不同功能的构件，不会把油缸和结构连杆装混。臂身的板材厚度做了等强度优化，受力大的动臂根部板材加厚2mm，受力较小的斗杆中段适当减薄，既保证手动操作时整体结构不会变形，又不会因为整体过重导致操作费力。铲斗和斗杆的连接摇杆做了偏心微调，收斗时的铲斗角度能刚好达到55度，模拟真实挖掘机收料时的最佳角度，实训时能让学生直观理解连杆机构角度匹配对作业效率的影响。
