小型履带式液压挖掘机结构设计

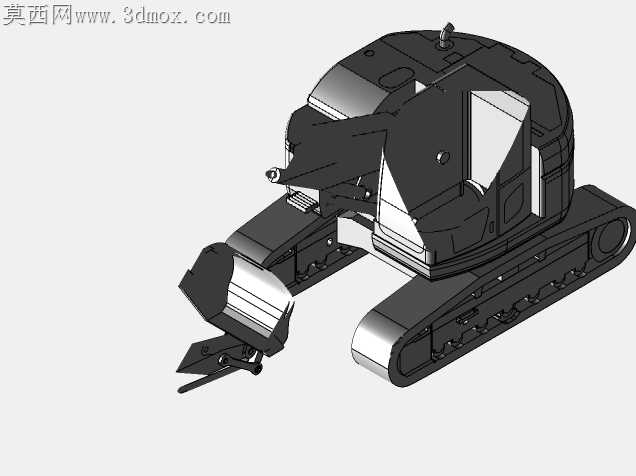

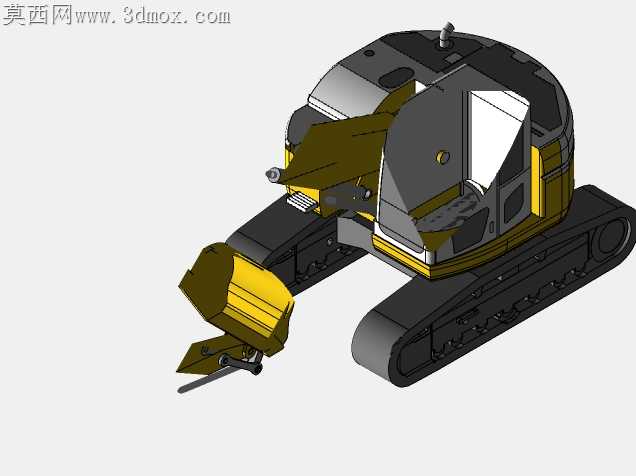

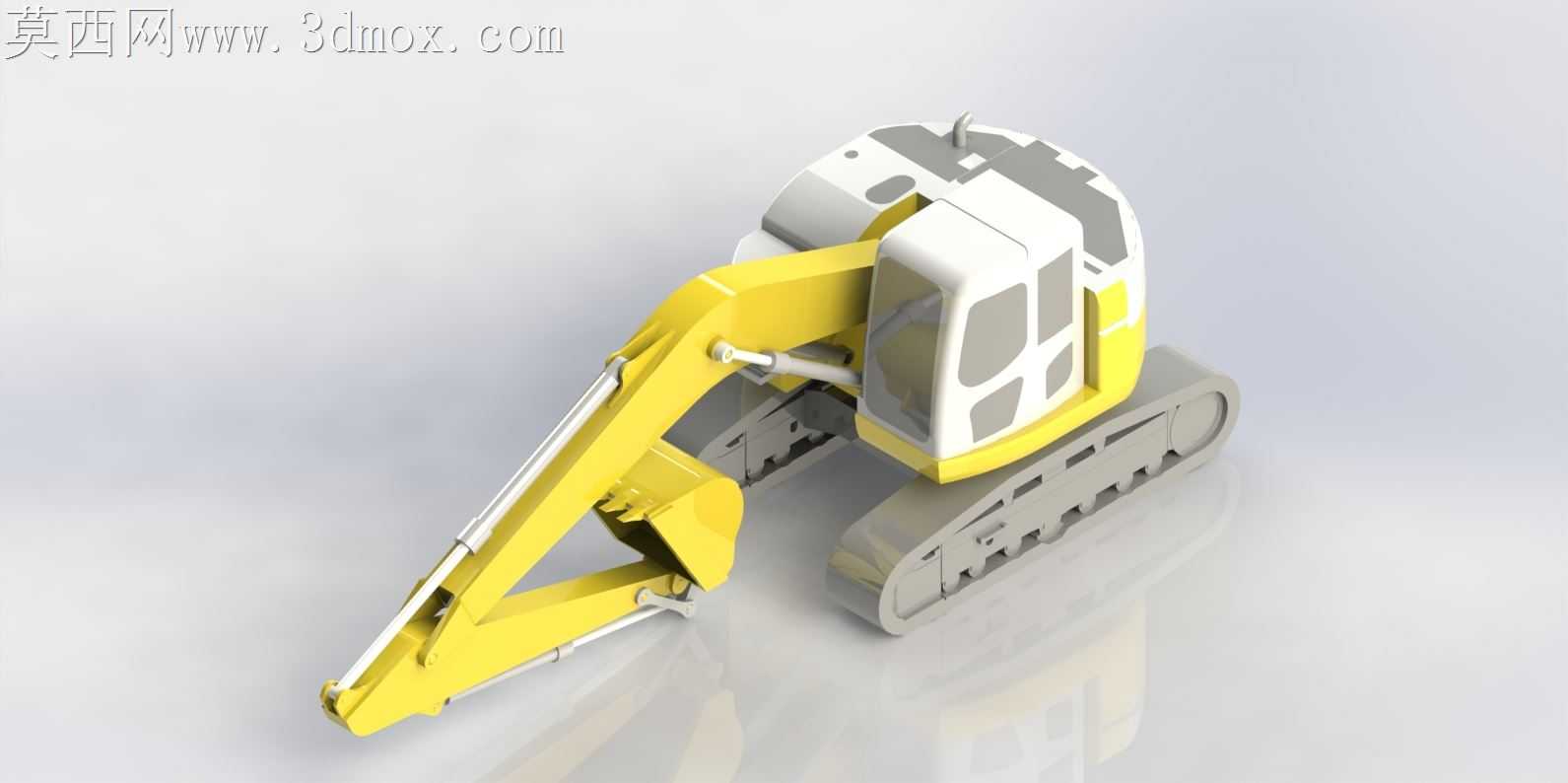

狭小空间土方作业场景里，常规挖掘机尾部回转半径过大，极易碰撞周边墙体、管线，这类工况下的结构干涉问题，一直是小型挖机设计里绕不开的矛盾点。这款短尾挖机的上部车体轮廓做了收窄处理，回转时尾部突出履带边缘的尺寸控制在极小范围，哪怕是在市政巷道、室内拆除这类局促场地，操作手不用反复调整机位就能完成回转卸料，不用时刻警惕尾部剐蹭。履带架的承重轮排布做了间距优化，每侧支重轮的位置对应履带板的受力节点，硬质地坪作业时不会出现履带局部应力集中导致的板件变形，泥地工况下也能减少履带夹泥的概率，日常清理维护的工作量能降不少。动臂和斗杆的铰接点位置没有照搬通用挖机的参数，偏置的铰接座让挖斗在贴近机身位置作业时，能获得更大的挖掘力，挖墙角、掏桩间土这类贴近固定结构的作业，不用把机身贴得太近就能够到作业面，也能减少履带蹭到作业面护壁的风险。上部车体的驾驶室玻璃曲面做了倾角调整，操作手坐姿状态下的视线能直接覆盖到挖斗齿尖位置，不用探身就能看清斗齿和作业面的接触状态，长时间作业的视觉疲劳度会低很多。液压管路的排布沿着动臂内侧的走线槽固定，没有外露在动臂外侧，作业时飞溅的碎石、混凝土渣不会直接砸到管路表面，管路磨损破裂的故障概率能大幅降低，走线槽的预留间隙也给后期管路更换留足了操作空间，不用拆解整个动臂结构就能完成换管作业。履带的张紧装置调节行程做了加长，履带磨损伸长后不用频繁拆卸履带板就能调整张紧度，冬季低温环境下履带收缩时也能通过调节避免履带绷得过紧拉伤行走马达。铲斗和斗杆的连接销轴做了防尘密封结构，销轴端部的密封圈能挡住沙土进入铰接缝隙，不用频繁打黄油也能保证铰接处转动顺畅，长期在沙土工况下作业也不会出现销轴卡滞的问题。
