高细节运动相机GoPro Hero5结构设计

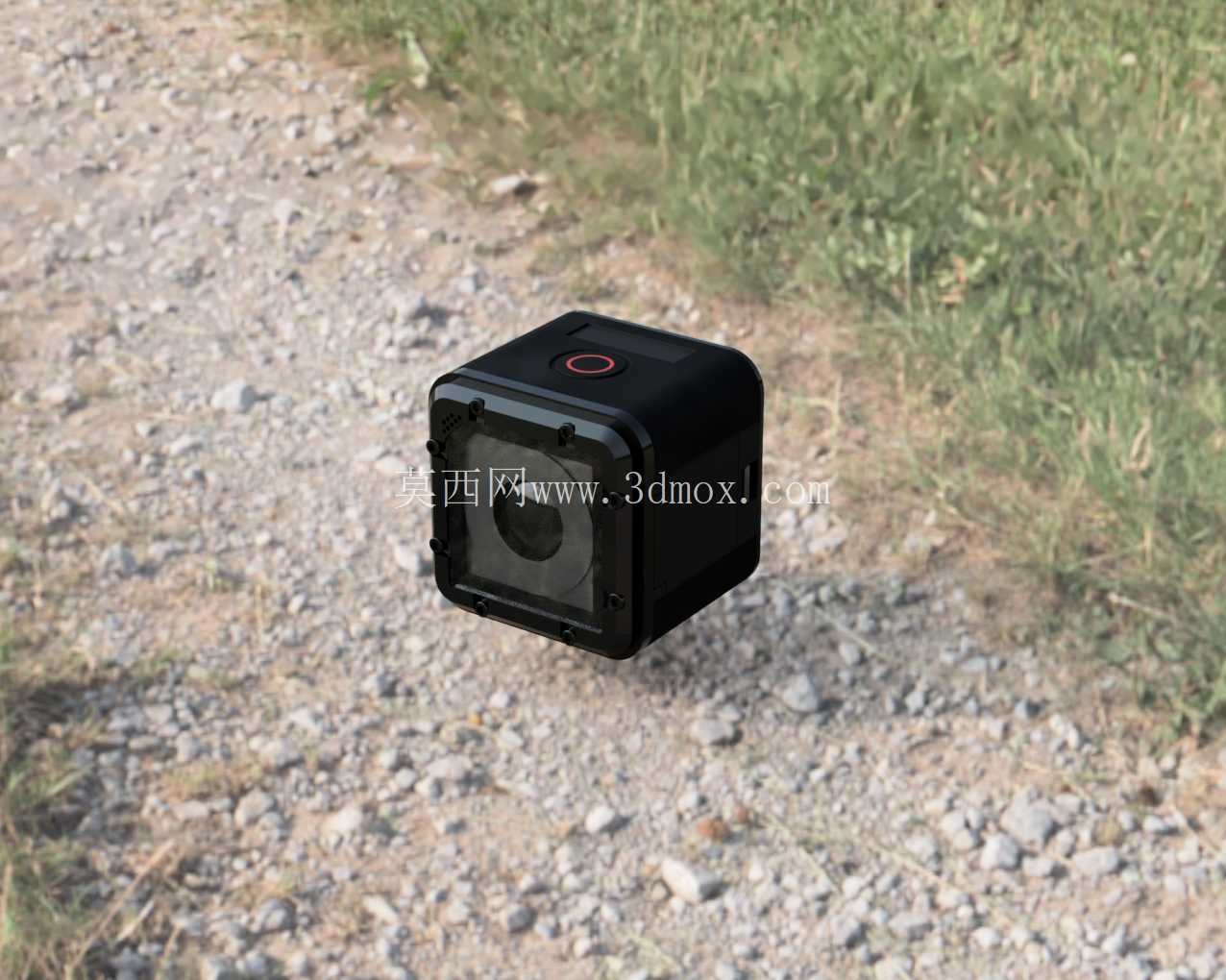

　　户外极限运动拍摄场景中，运动相机的结构可靠性直接决定了素材采集的完整性，这款GoPro Hero5的三维结构完全还原了量产机型的工程细节，建模过程中对照实体拆机的实测尺寸反复校准，整体尺寸偏差控制在1%以内，完全可以作为配套外设开发、防护配件设计的基准参考。从实际使用场景出发，这类小型运动相机需要适配头盔固定、胸带挂载、自拍杆连接、车载支架等十数种安装场景，因此机身外部的安装接口、防滑棱线、按键凸台的位置都严格按照实体机型的公差范围还原，机身正面的镜头保护圈做了下沉式设计，镜头端面比保护圈端面低0.8mm，即便镜头正面直接接触硬质平面，也不会直接刮花镜头镜片，这个细节在建模时特意做了尺寸标注，方便做防护壳设计的工程师直接调取尺寸参考。

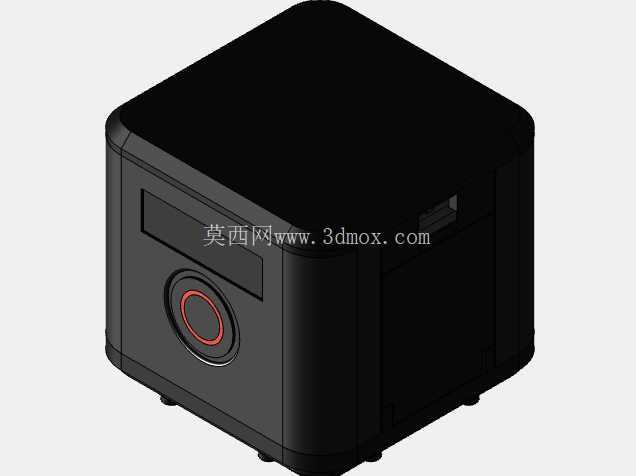

　　机身顶部的录制按键做了环形凸边设计，按键表面的红色标识圈和按键本体做了分件处理，实际按压行程1.2mm，按压力度反馈区间在1.5N-2N之间，戴薄款户外手套也能准确触发，不会出现误触或者按不动的情况，这个结构细节在模型里完整还原了按键的活动间隙，做配套防水壳按键对位设计时，可以直接匹配按键位置，不用反复调整凸点对位公差。机身侧面的接口仓做了隐藏式防水胶圈槽的结构还原，胶圈槽的宽度1.2mm，深度0.8mm，压缩量设计在30%，可以满足10米水深的防水要求，仓盖的卡扣锁紧结构做了倒扣设计，锁紧后不会因为水流冲击或者磕碰意外弹开，这个部分的建模把卡扣的配合斜面、锁紧行程都做了准确还原，做第三方防水配件开发的时候可以直接参考配合公差。

　　机身背部的电池仓结构同样还原了快拆设计，电池推入后触点接触压力控制在合适区间，不会因为剧烈震动出现接触断电的情况，仓盖的锁扣滑动行程3mm，滑动到位后有明显的阻尼反馈，用户戴手套也能准确判断是否锁闭到位。从建模思路来说，整个模型没有做过度的曲面简化，机身所有的圆角、拔模斜度都按照量产注塑件的工艺要求还原，外壳的分模线位置做了0.05mm的凸线标识，方便做模具设计的工程师直接参考分模位置，外壳壁厚均匀控制在1.8mm，筋位厚度1.2mm，完全符合注塑成型的壁厚要求，不会出现缩水印、填充不足的工艺问题。镜头部分的结构做了分层处理，从外到内分别是保护玻璃、密封胶圈、镜头固定环、镜组腔体，每个零件的配合公差都按照实际装配要求设置，保护玻璃和固定环之间的胶层厚度0.1mm，既可以保证密封性能，也不会因为胶层过厚挤压玻璃产生应力裂纹。机身底部的标准1/4英寸安装螺孔做了金属嵌件的结构还原，嵌件和塑料外壳的结合面做了滚花防滑结构，反复拆装支架也不会出现螺孔滑牙的问题，螺孔的同轴度控制在0.05mm以内，安装在支架上不会出现机位偏移的情况。

　　考虑到户外使用的抗摔要求，机身四个角的内部都做了缓冲筋位设计，筋位和外壳内壁的间隙0.3mm，跌落时可以通过筋位的轻微变形吸收冲击能量，保护内部的电路板和电池组件，这个内部结构在模型里也做了完整呈现，不是单纯的外壳外观模型。整个模型的曲面质量达到G2连续，所有的安装接口、按键位置、结构间隙都和实体机型一致，不管是做配套配件的结构设计，还是做运动相机的产品方案参考，都可以直接调取模型做装配验证，不用再反复测量实体尺寸，能大幅缩短前期设计的测绘周期。
