消费级四旋翼航拍无人机结构设计

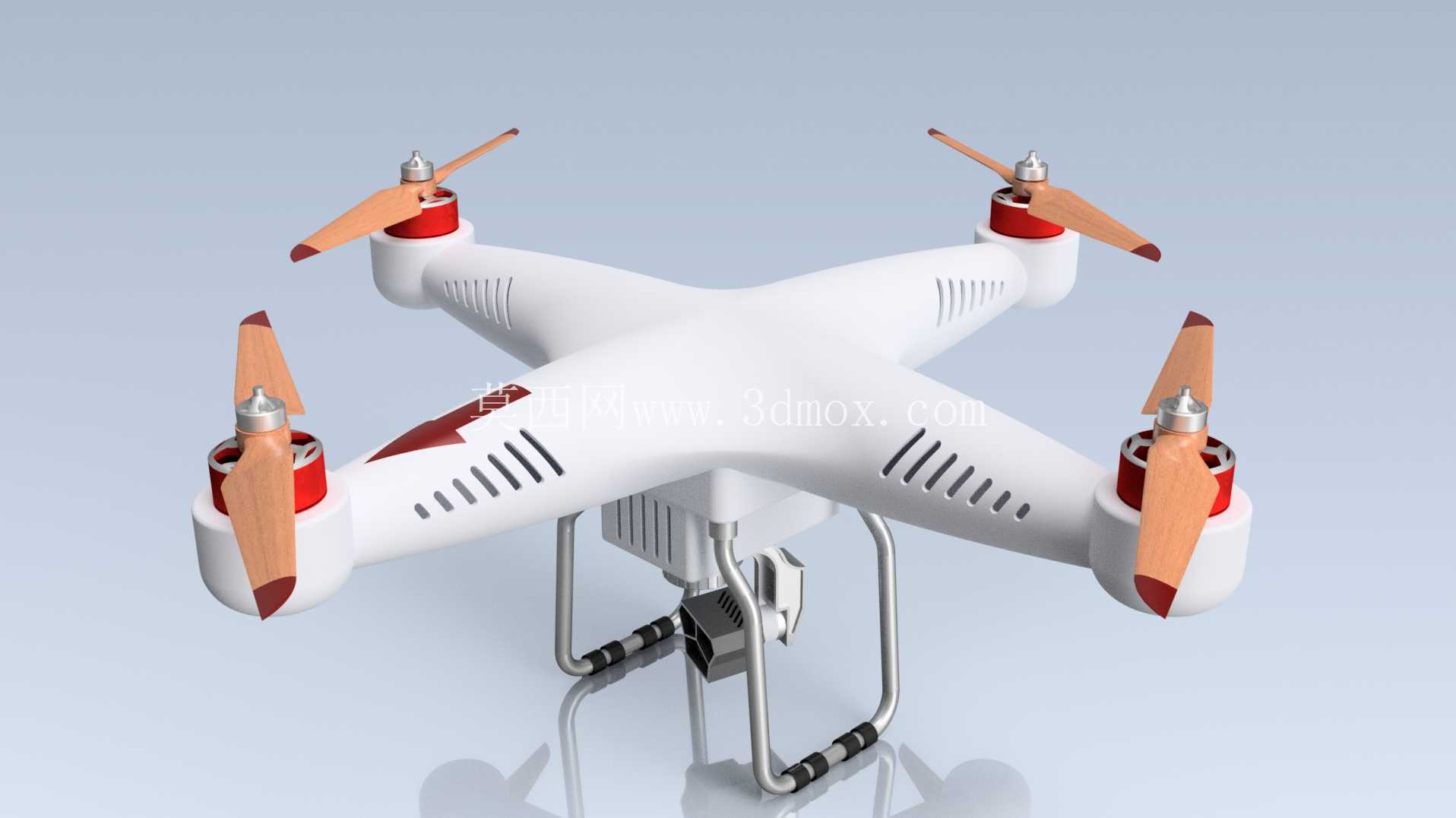

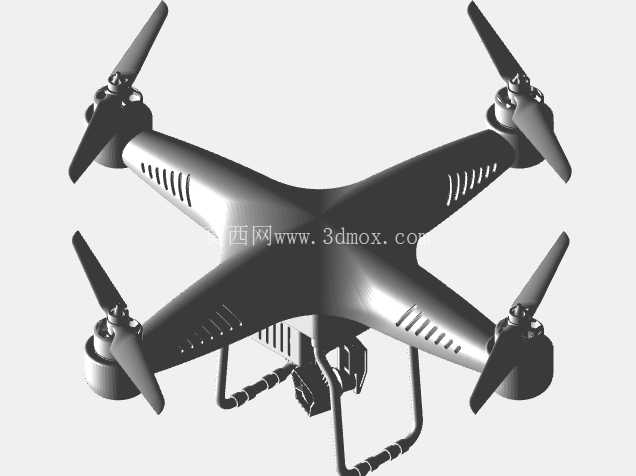

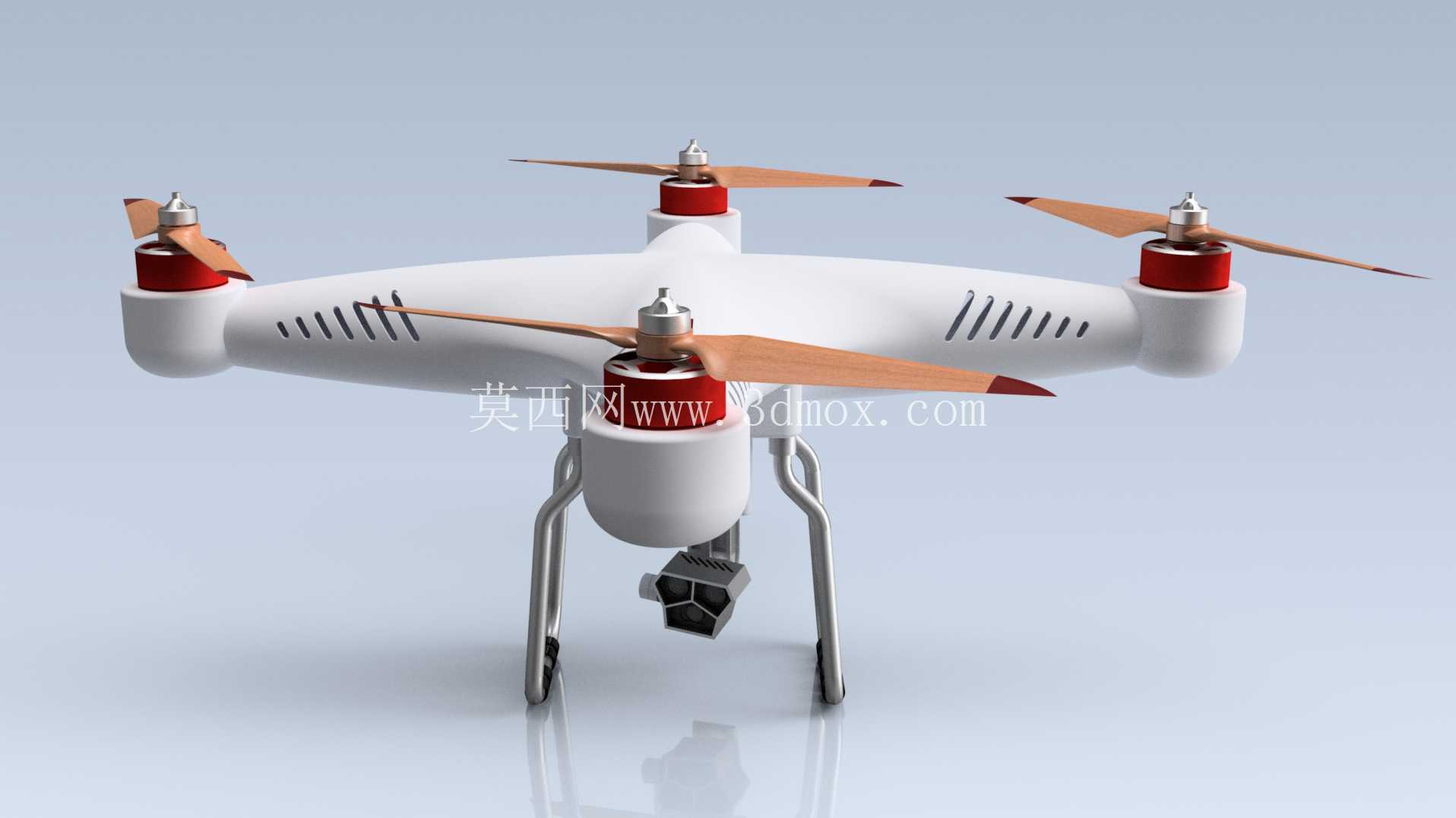

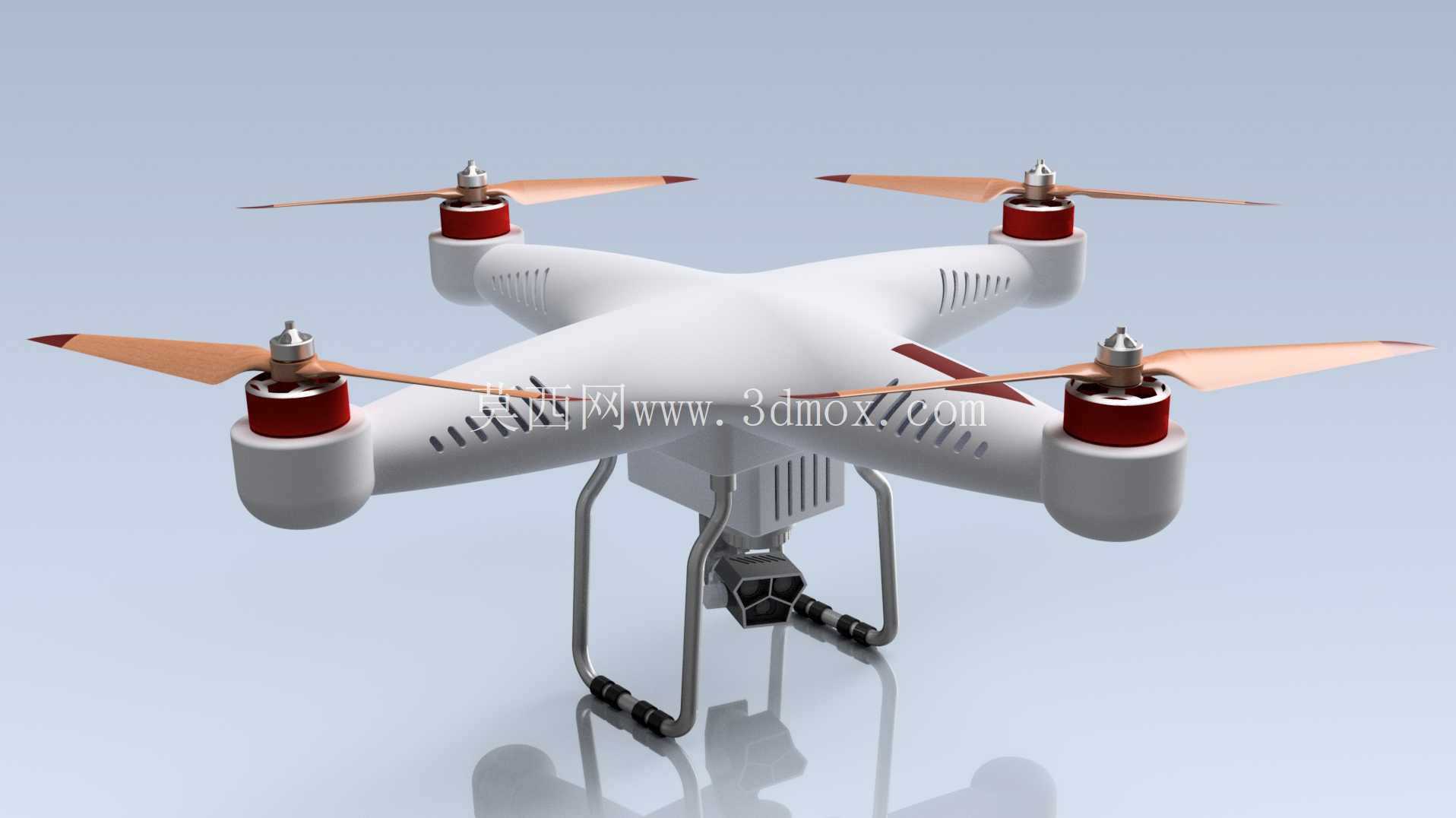

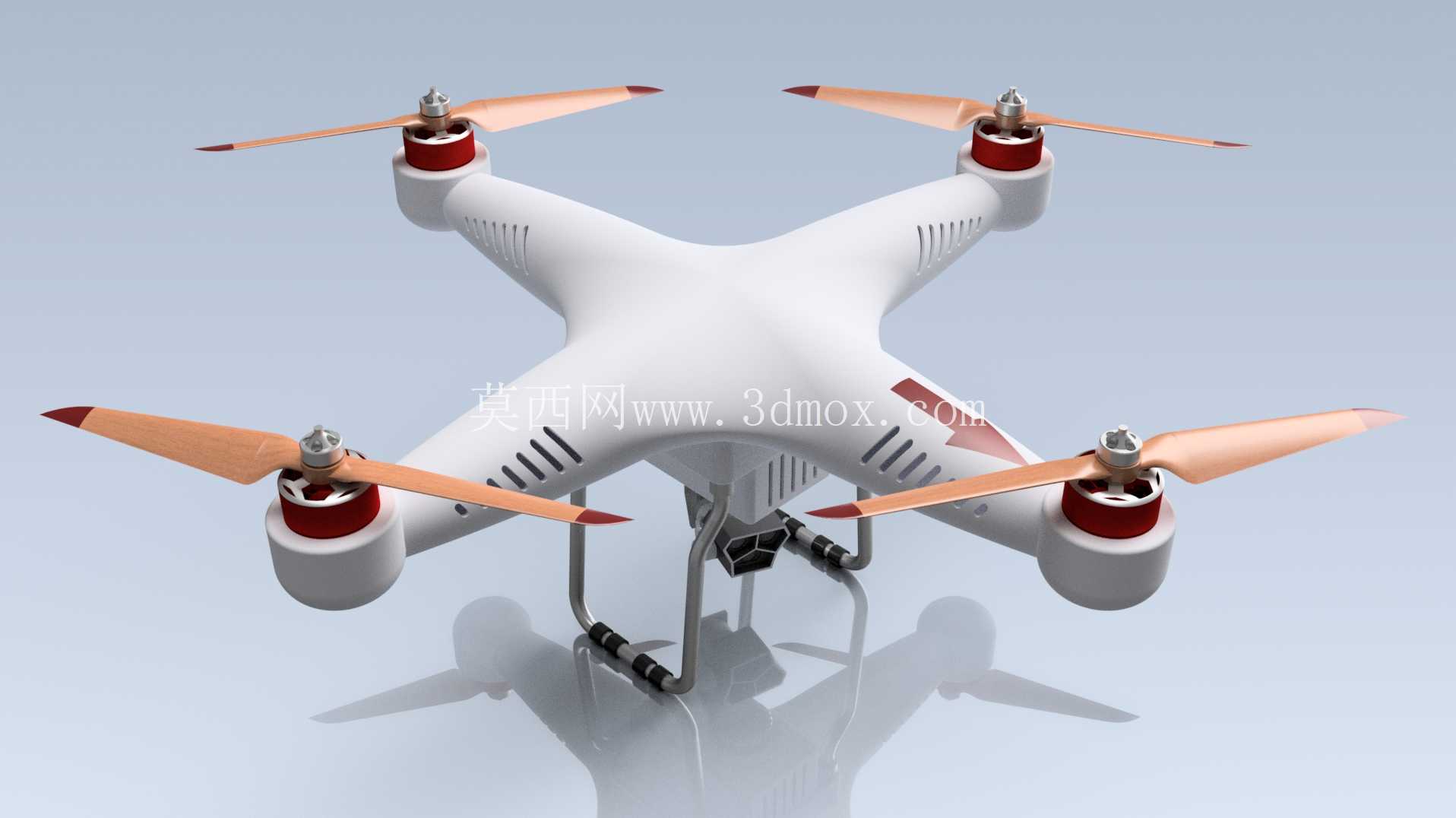

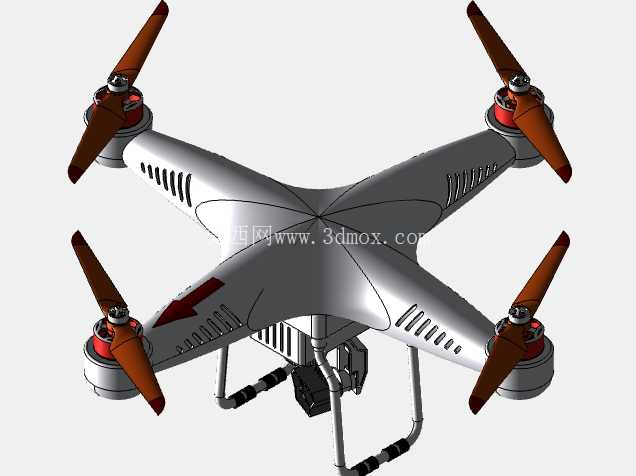

　　这款四旋翼飞行器的结构设计，首先围绕消费级低空航拍的核心场景展开，日常作业中需要兼顾低空悬停稳定性、便携性与抗轻微碰撞能力，因此整体采用X型一体式机臂布局，四个旋翼支点对称分布在中心载荷舱的四个延伸方向，机臂与中心舱采用一体化弧面过渡设计，既减少飞行过程中的紊流干扰，也能在发生轻微擦碰时通过弧面结构分散冲击力，避免机臂根部应力集中断裂。从实际用途来看，这类飞行器主要承担低空近景航拍、小型场地测绘、日常休闲飞行等任务，中心载荷舱预留了通用相机挂载位，可适配主流的轻量化运动相机，起落架采用跨式弧形金属支架设计，支架底部带有防滑橡胶缓冲垫，既能够在降落时吸收冲击能量，也能避免挂载的相机在起降过程中与地面发生剐蹭，支架的跨距经过测算，刚好覆盖中心舱下方的挂载区域，不会对相机的拍摄视角造成遮挡。

　　功能特性层面，四个旋翼动力单元采用独立模块化安装设计，每个电机座与机臂末端通过定位止口配合，日常维护时可单独拆卸单个动力单元进行检修或更换，无需拆解整个机臂结构；电机座上方设计有导流散热槽，飞行过程中旋翼产生的下行气流可顺着槽体流过电机外壳，带走持续运转产生的热量，避免长时间飞行时电机过热降效。机身上壳表面设计有细密的格栅状通风口，对应内部飞控板、电调的安装位置，可形成被动散热风道，无需额外加装散热风扇即可满足电子元件的散热需求，同时格栅开口的尺寸经过控制，可阻挡日常飞行中遇到的浮尘、细小碎屑进入机身内部，降低电子元件短路的风险。

　　设计思路上，整体外壳采用上下分壳结构，通过周向的卡扣与少量螺丝实现紧固，既减少了外露螺丝的数量提升外观整体性，也能在需要检修内部元件时快速拆解；机身重心严格控制在四个旋翼形成的平面几何中心位置，电池仓设计在中心舱最下方，安装电池后可进一步压低整体重心，提升悬停与飞行过程中的姿态稳定性，避免出现头重脚轻导致的飞行姿态漂移问题。旋翼采用快拆式安装结构，桨叶根部带有弹性锁扣，无需额外工具即可完成桨叶的安装与拆卸，方便日常收纳携带，桨叶的翼型经过低速优化，在较低的电机转速下即可提供足够的升力，同时降低飞行过程中的气动噪音。

　　从安装边界来看，机臂展开后整体的外接圆直径控制在常规消费级无人机的便携尺寸范围内，可放入普通的双肩背包隔层中，起落架的高度预留了足够的挂载空间，可兼容厚度不超过50mm的挂载设备，机身外壳的所有接缝处都设计有错位挡边，可在小雨天气下阻挡少量雨水溅入机身内部，满足短时间小雨环境下的飞行需求。机臂末端的电机座设计有统一的安装孔位，可适配不同KV值的同规格无刷电机，方便使用者根据飞行需求更换动力配置，比如更换高KV电机搭配小尺寸桨叶可获得更快的飞行速度，更换低KV电机搭配大尺寸桨叶可获得更长的续航时间。机身顶部预留了GPS模块的安装位，带有信号透传的外壳区域，不会遮挡卫星信号，同时飞控安装位设计有减震泡棉的安装槽，可通过减震泡棉过滤飞行过程中的高频振动，避免振动传递到飞控的陀螺仪传感器上，影响飞行姿态的判断精度。整体结构没有多余的冗余设计，所有的结构特征都服务于飞行稳定性、维护便捷性与场景实用性，没有为了外观造型牺牲结构强度与功能合理性，比如机臂的厚度从根部到末端逐渐收窄，既保证了根部的结构强度，也减轻了机臂末端的重量，降低飞行时的转动惯量，提升姿态调整的响应速度。
