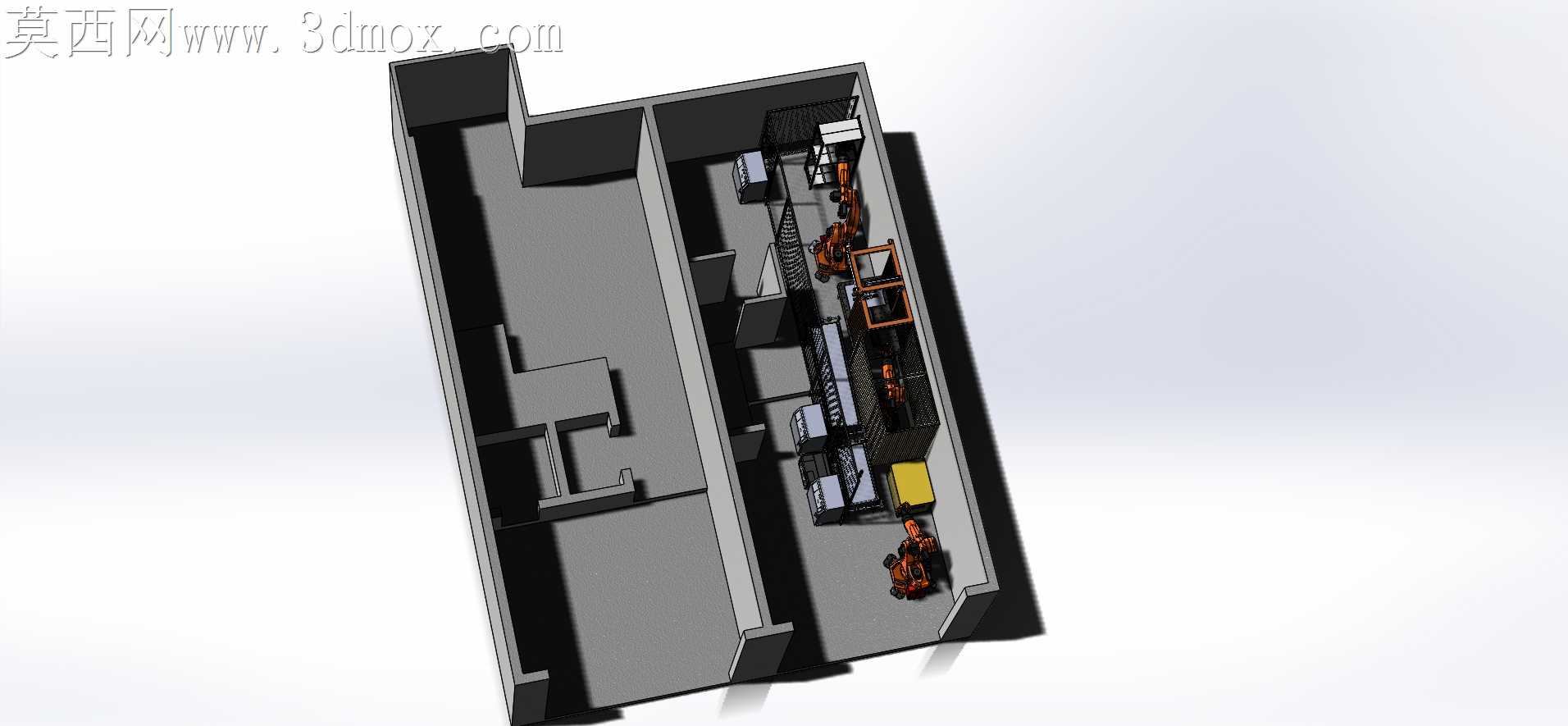

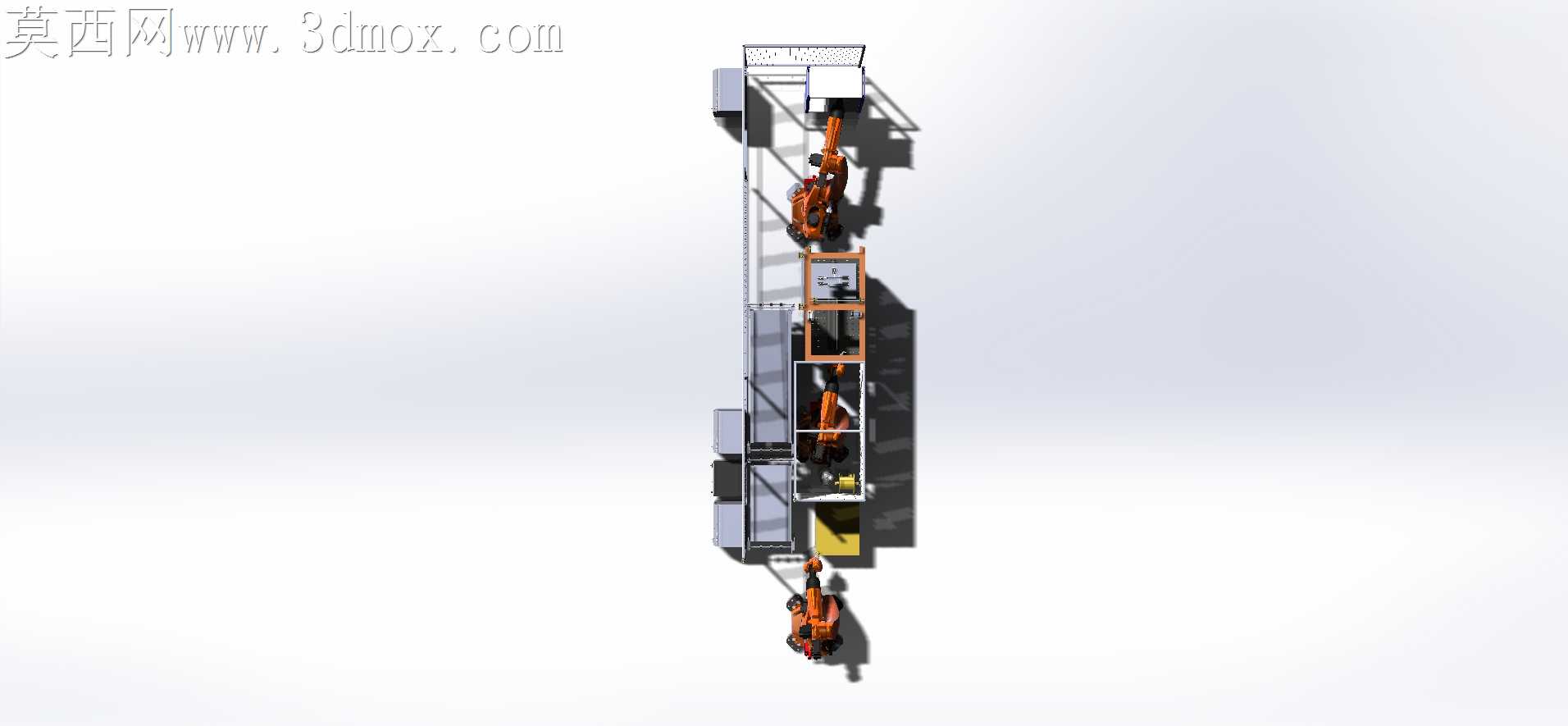

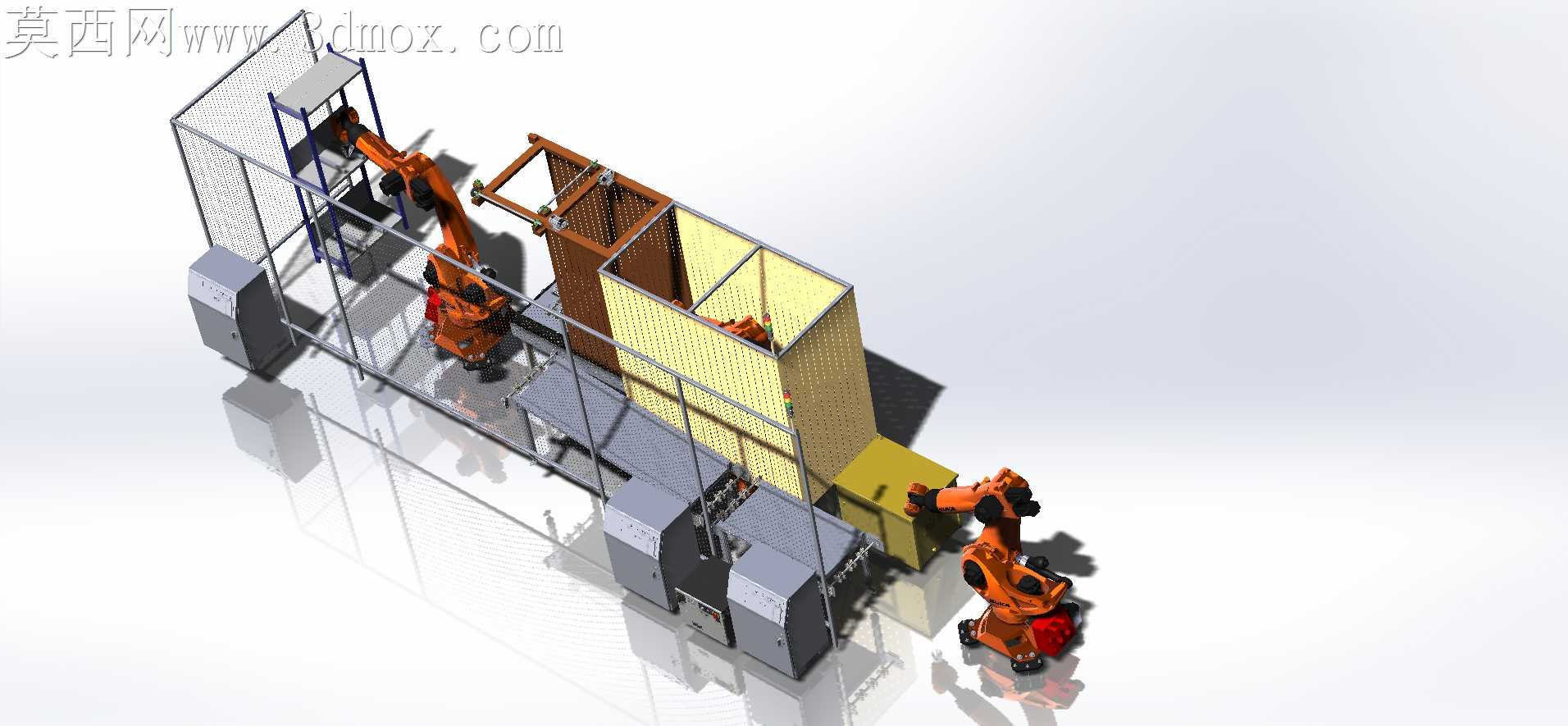

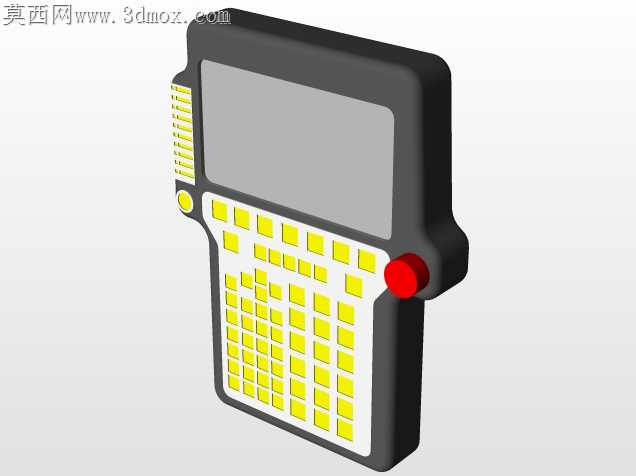

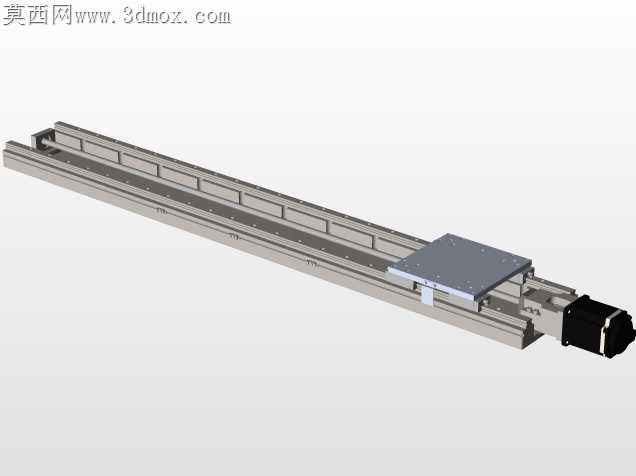

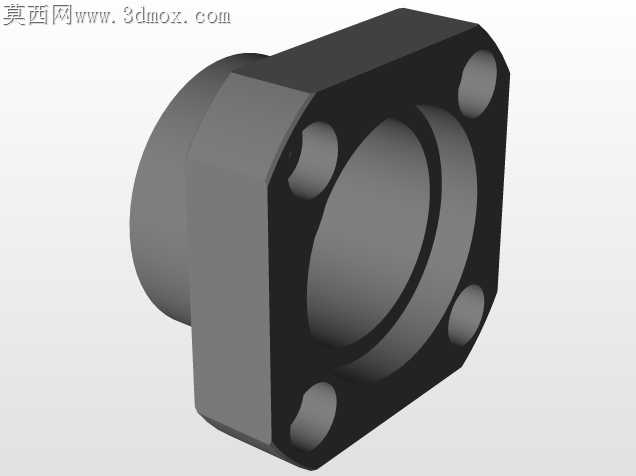

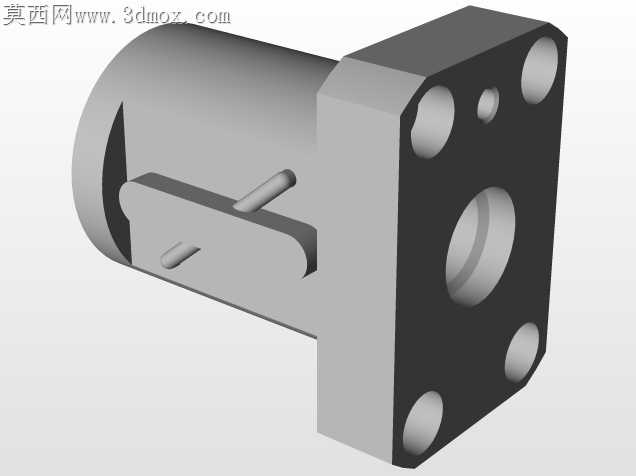

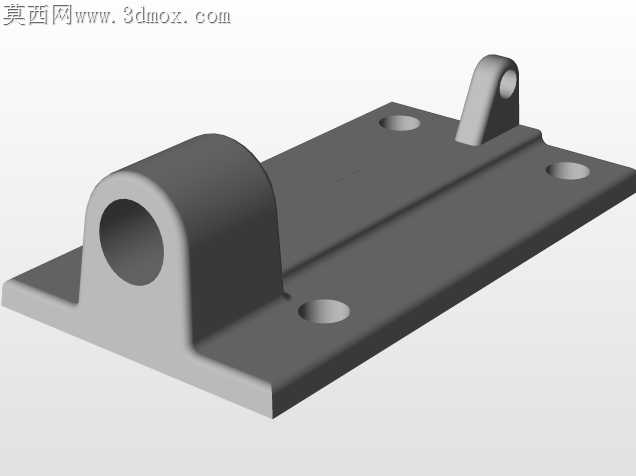

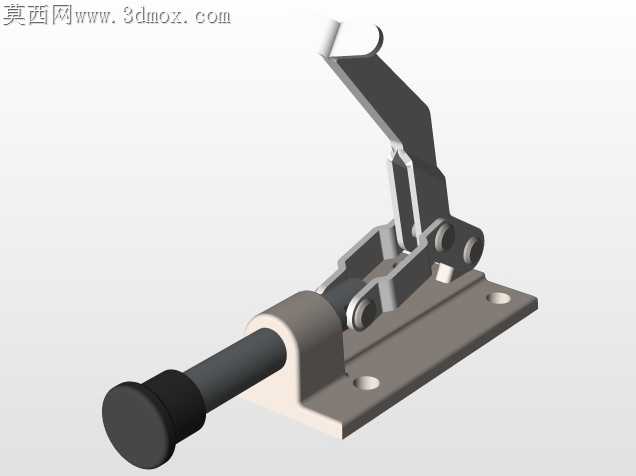

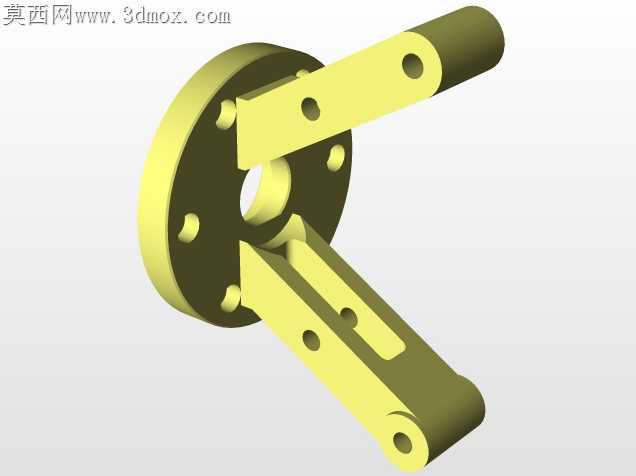

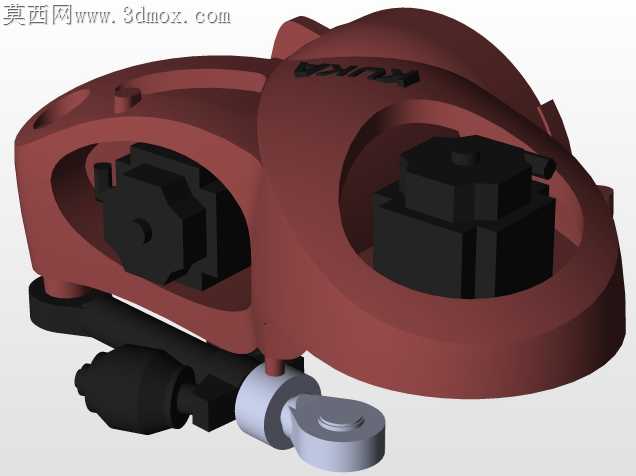

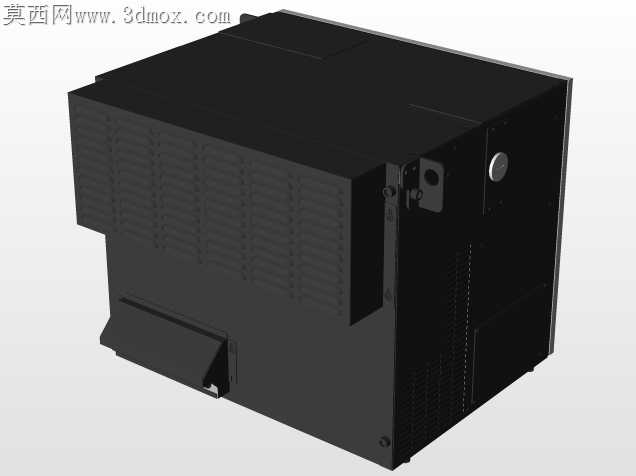

多工位焊接机器人产线系统布局方案

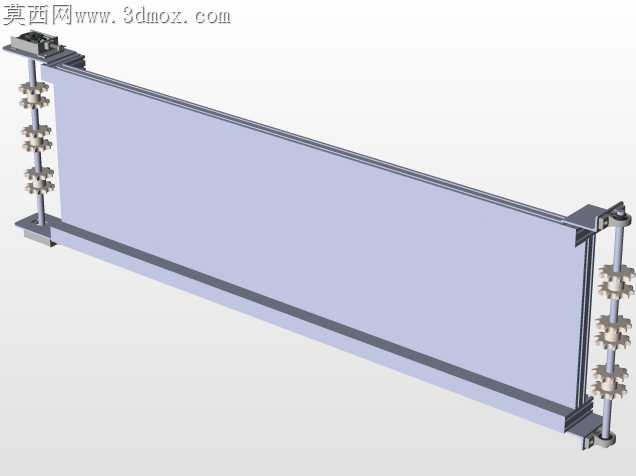

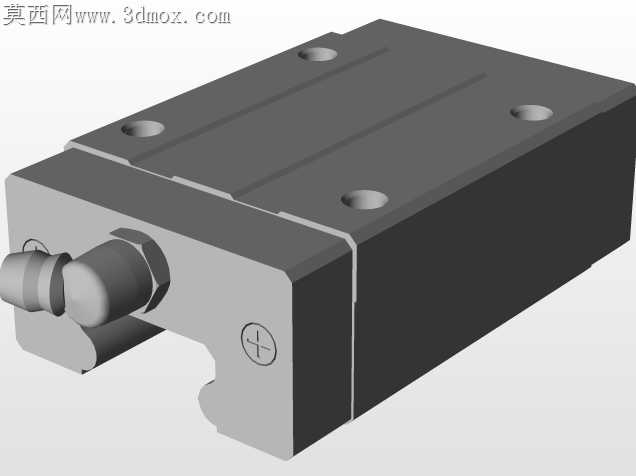

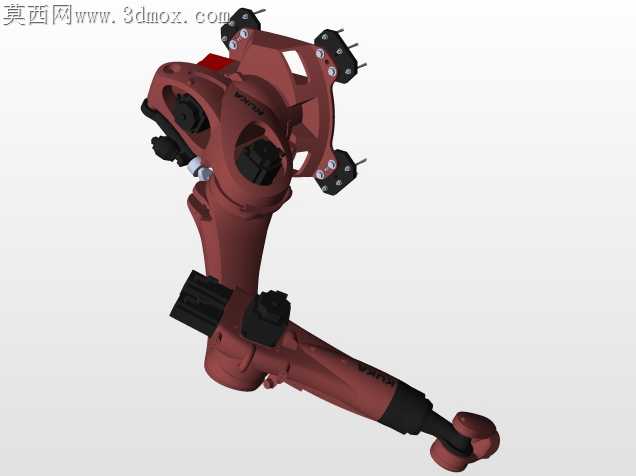

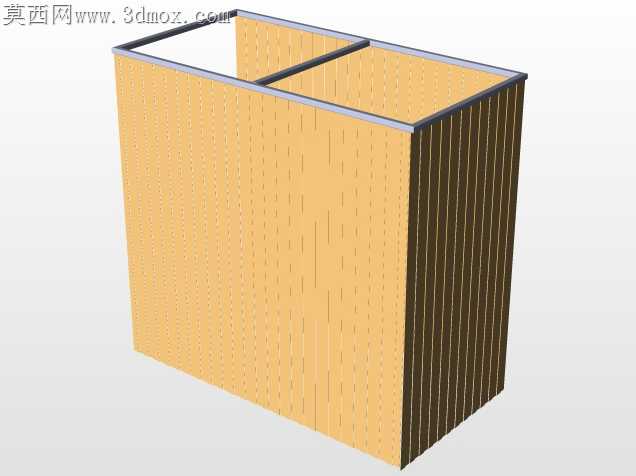

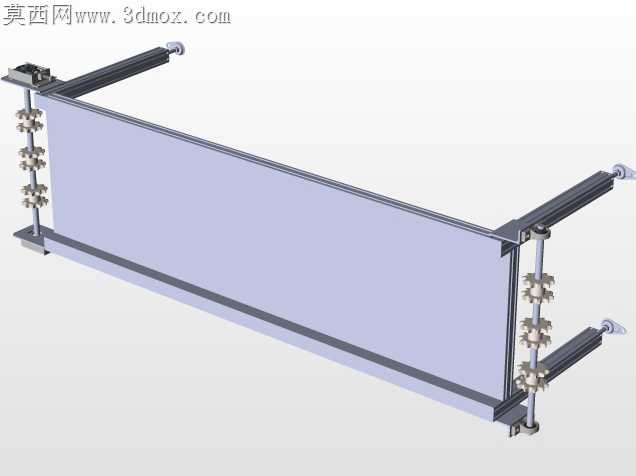

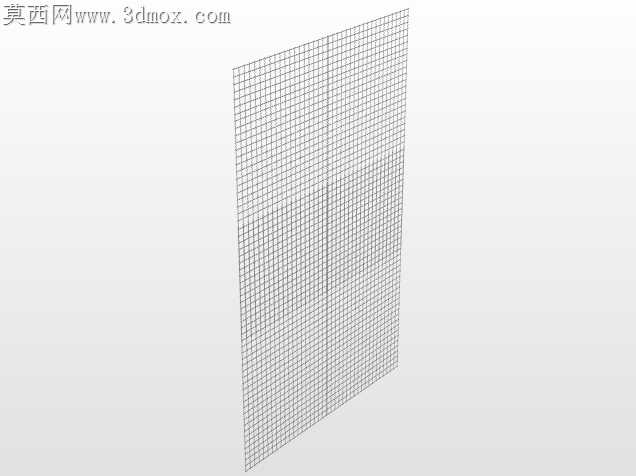

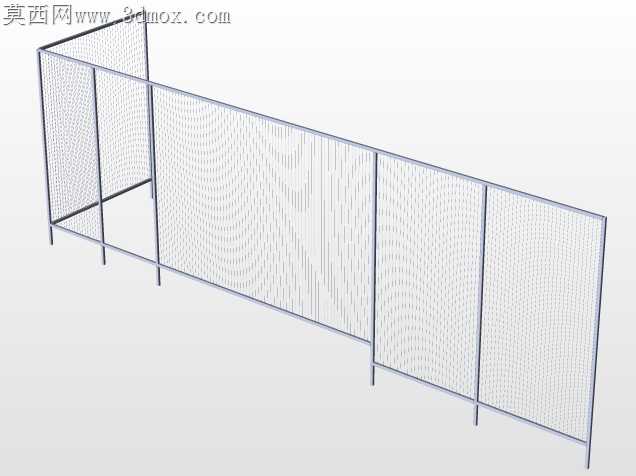

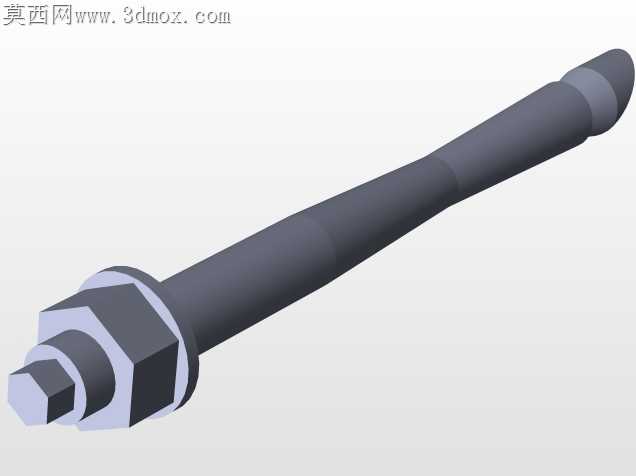

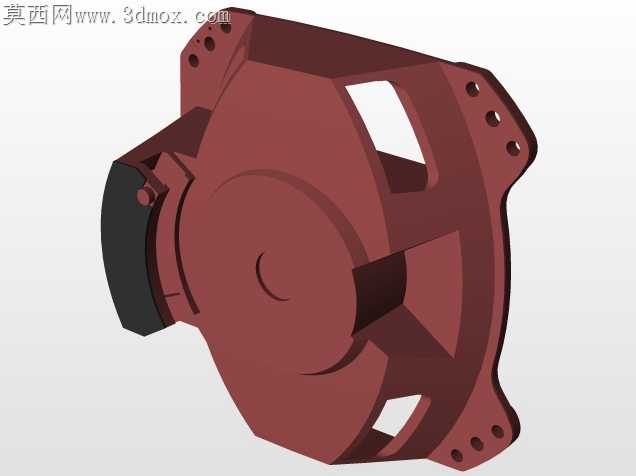

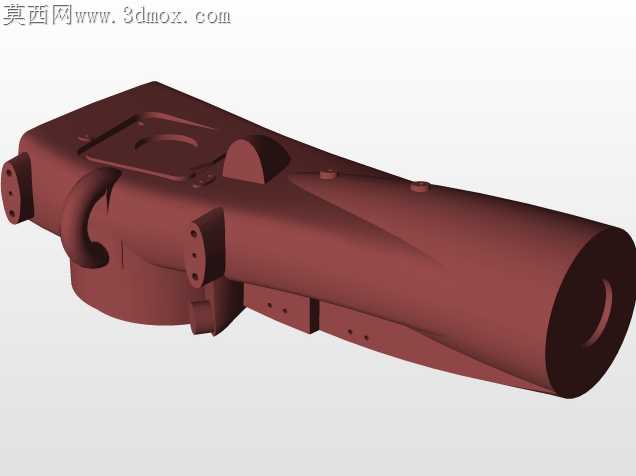

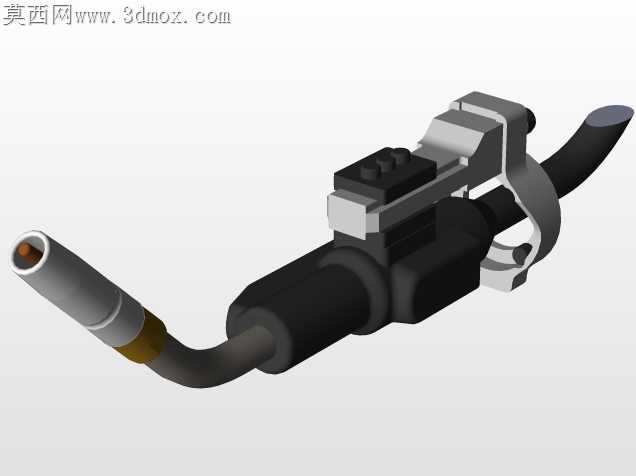

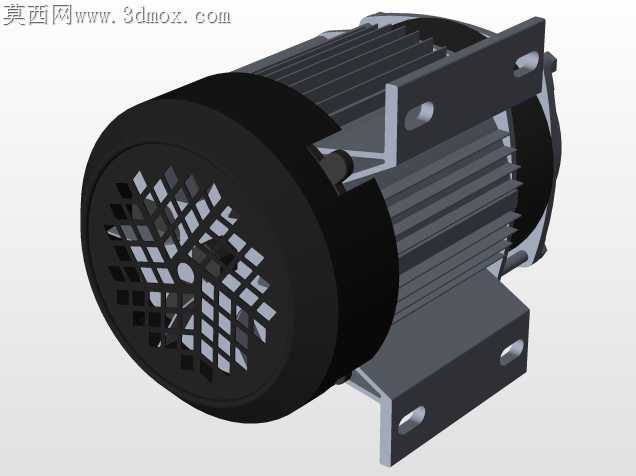

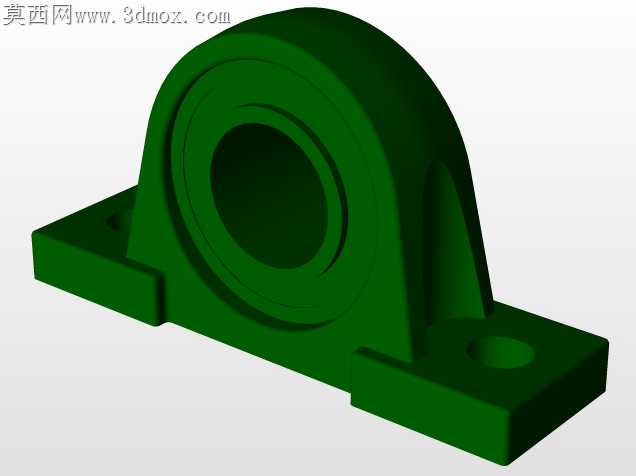

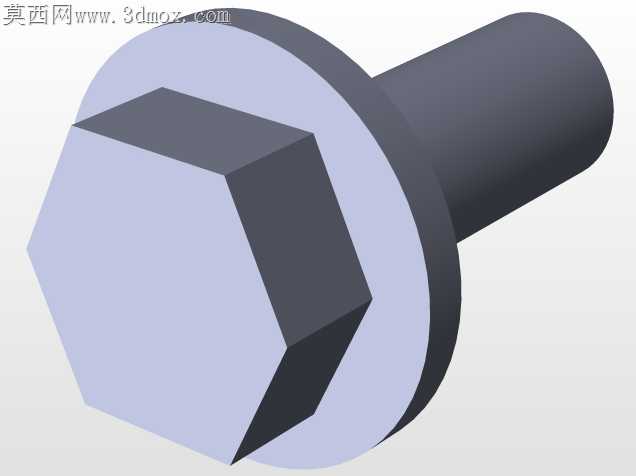

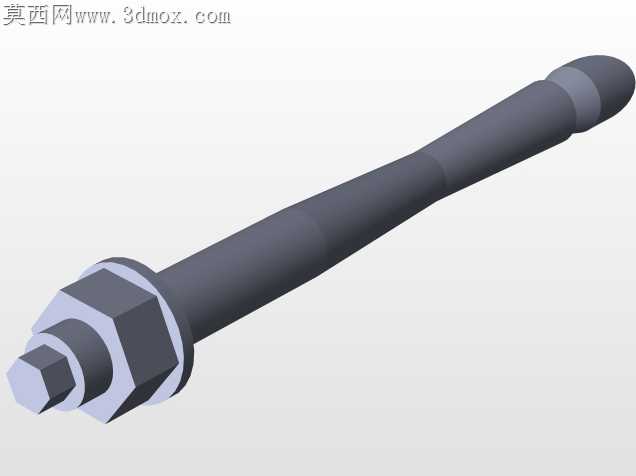

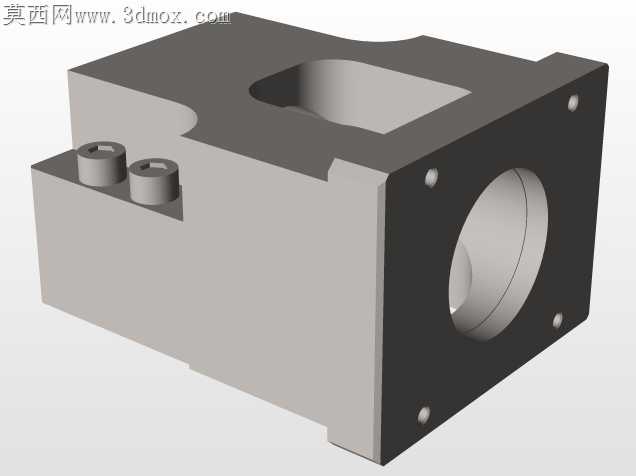

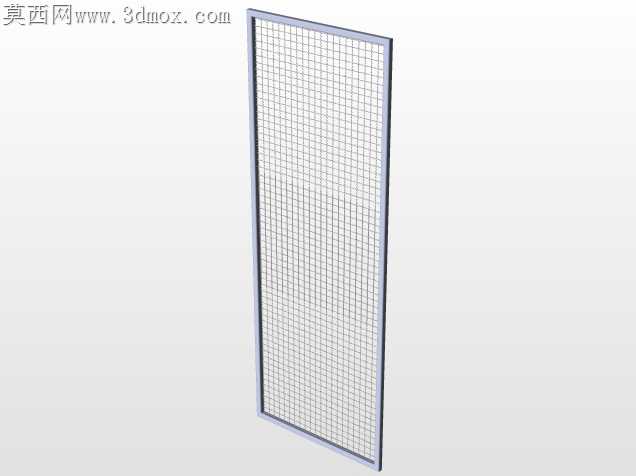

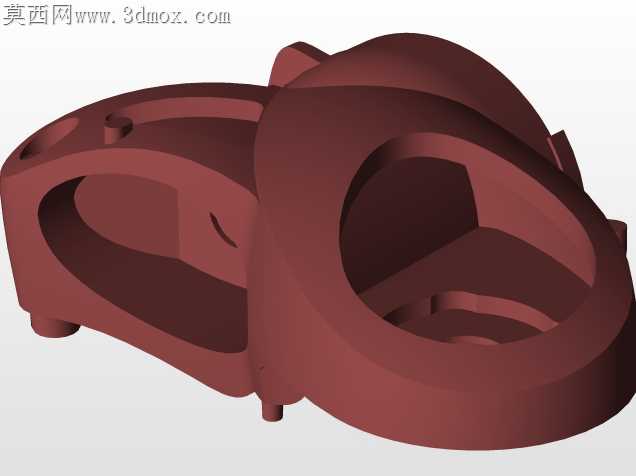

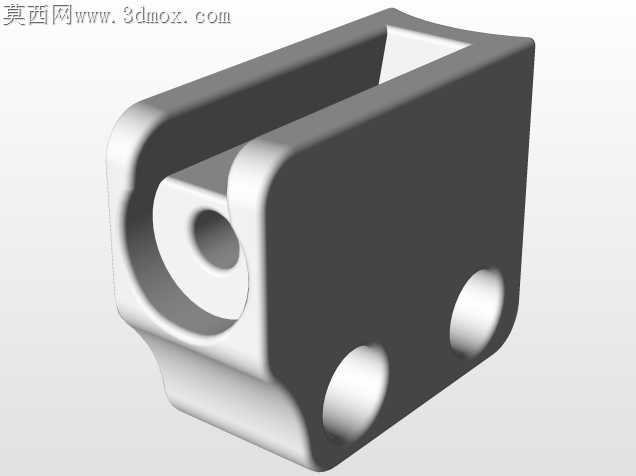

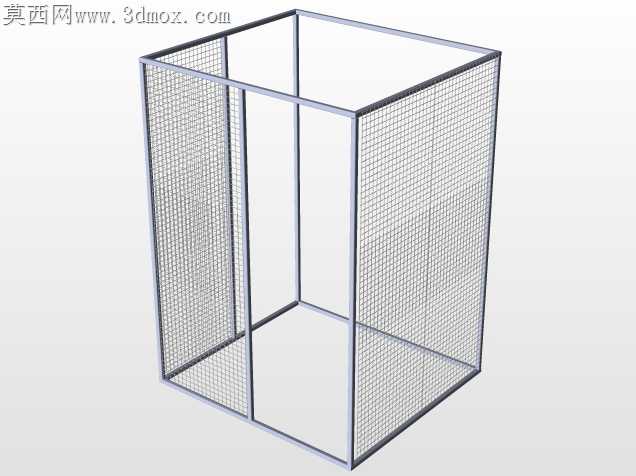

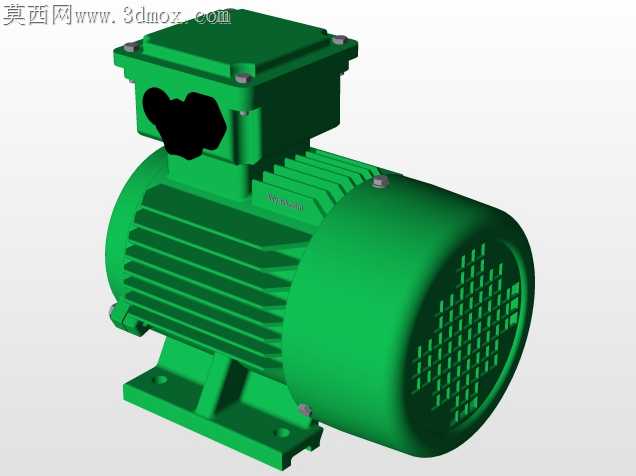

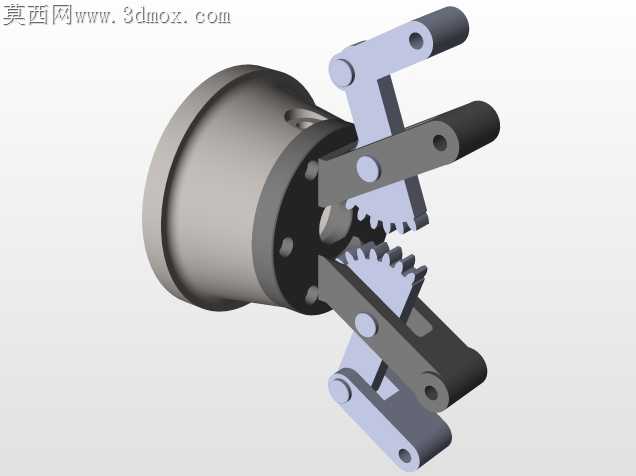

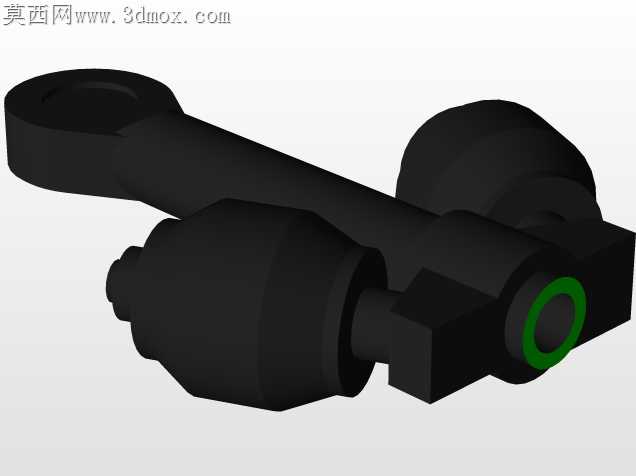

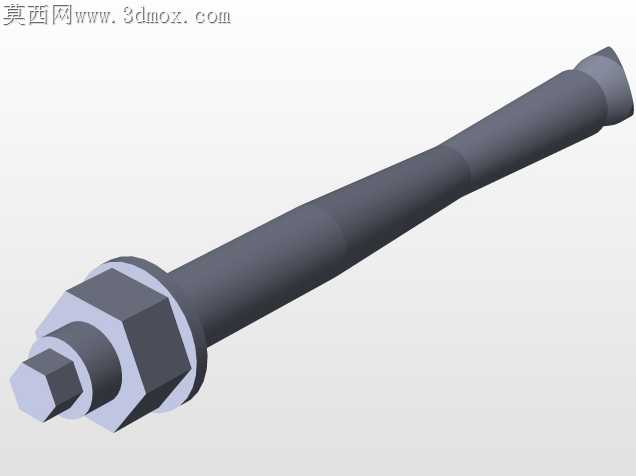

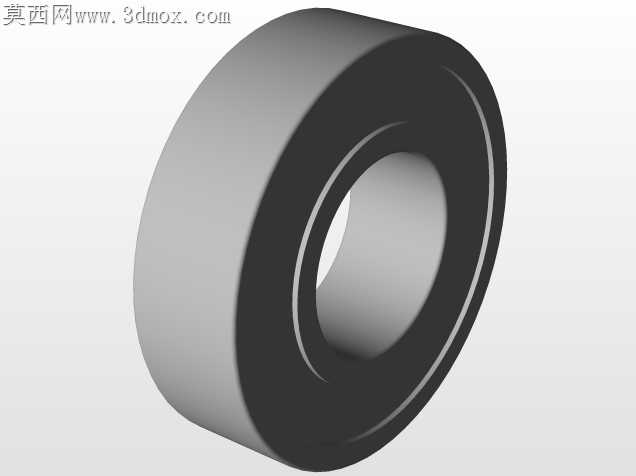

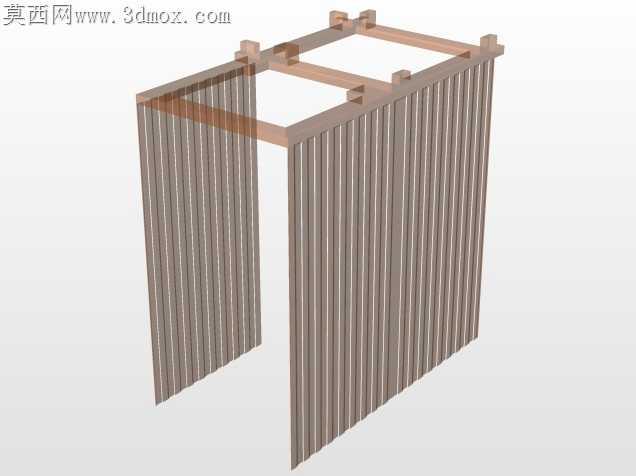

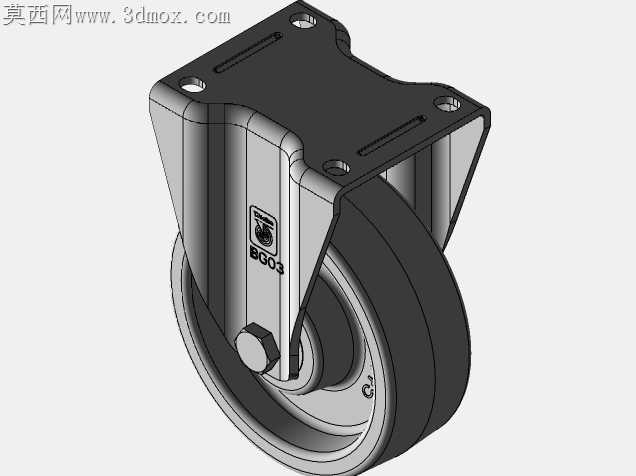

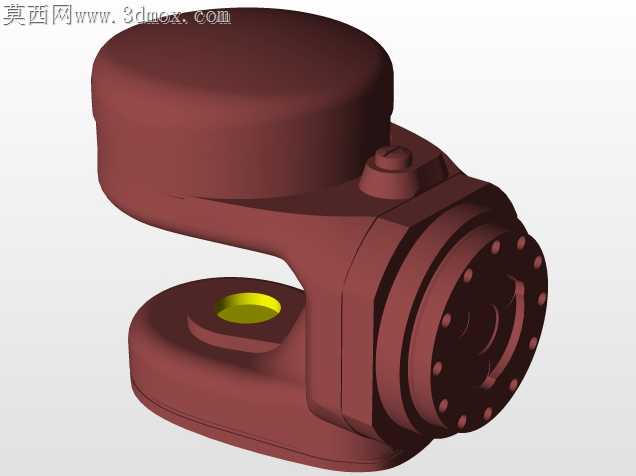

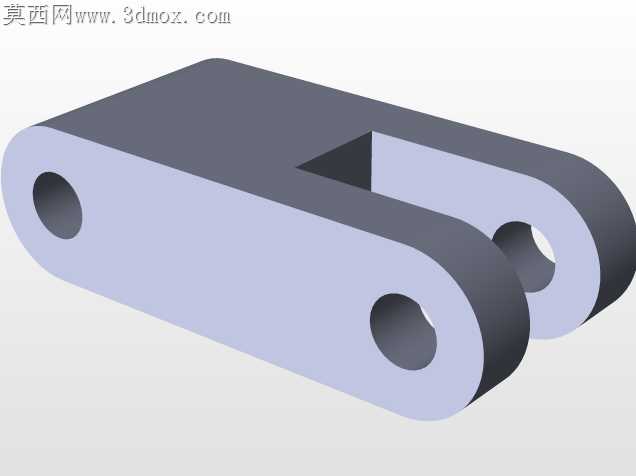

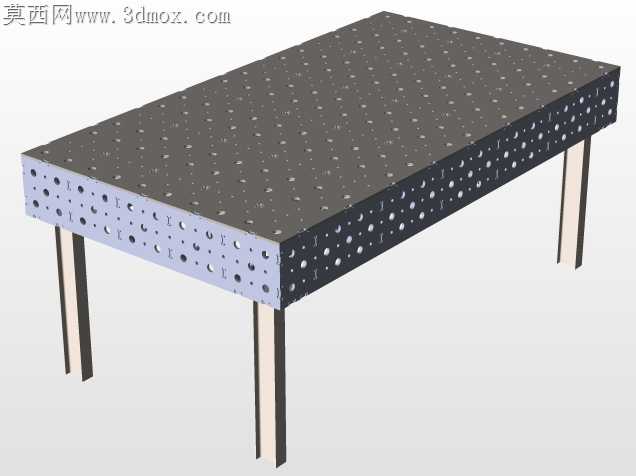

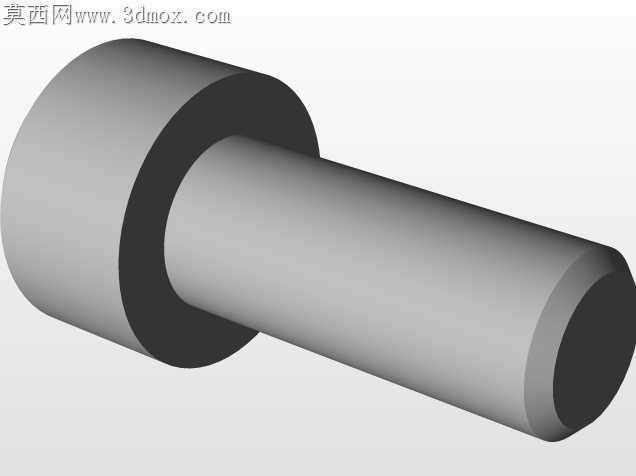

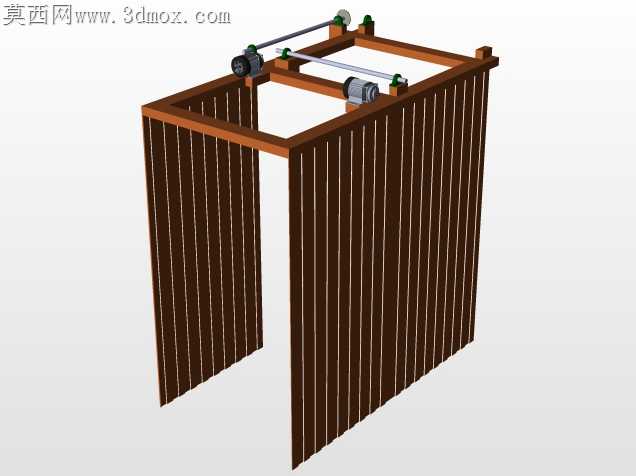

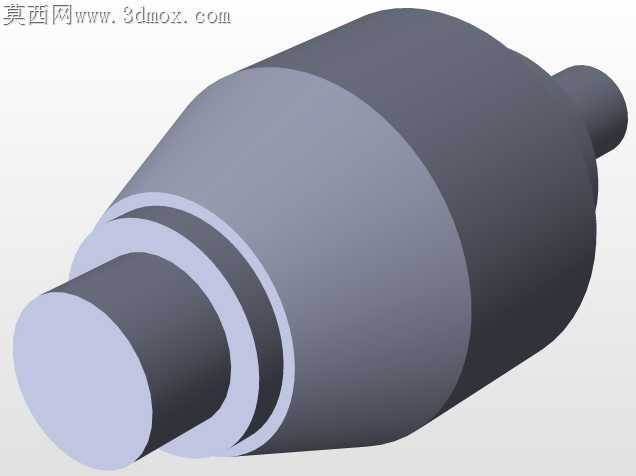

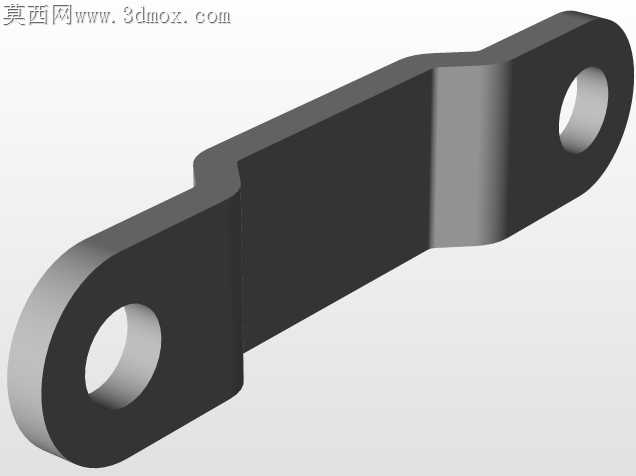

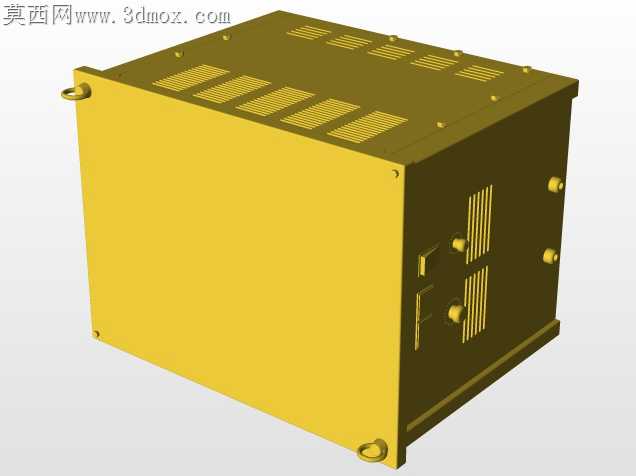

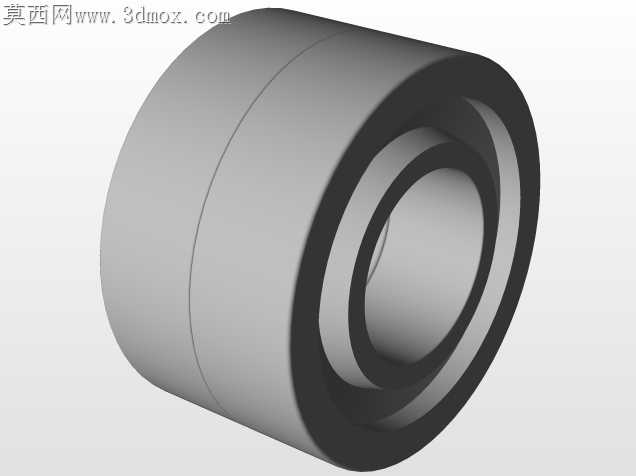

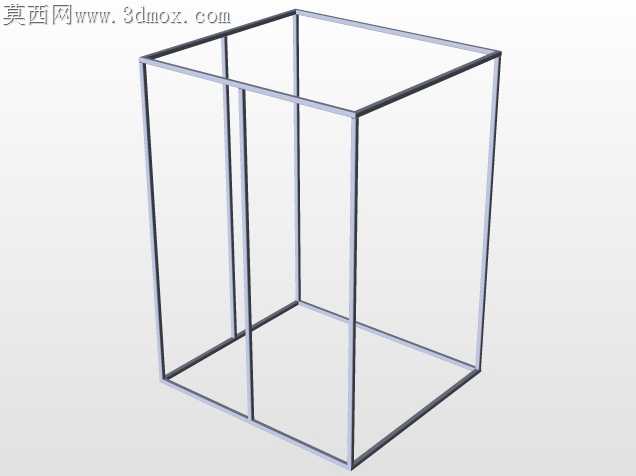

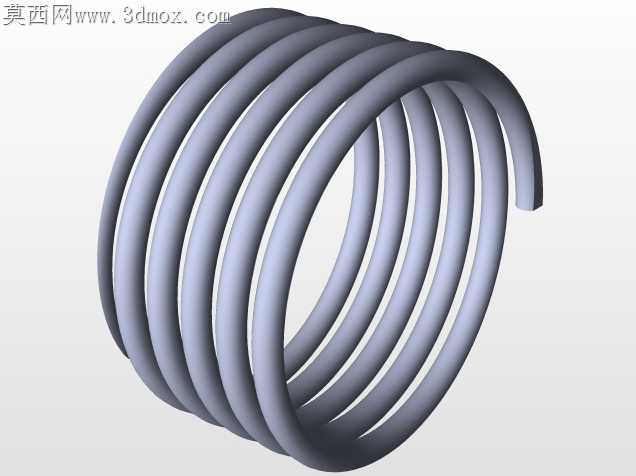

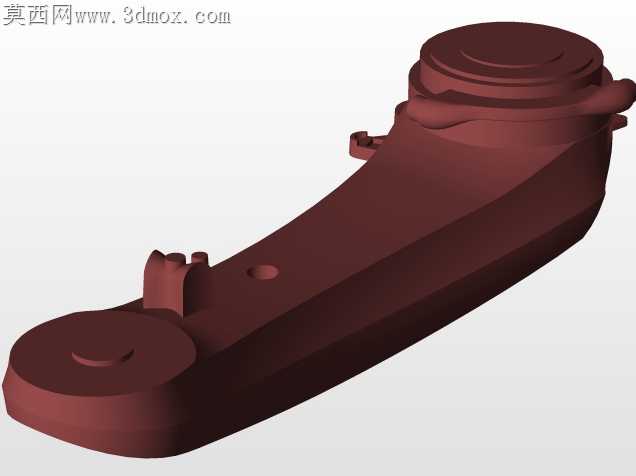

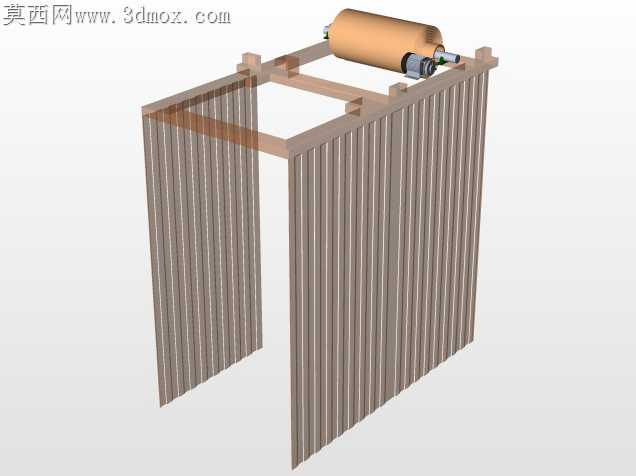

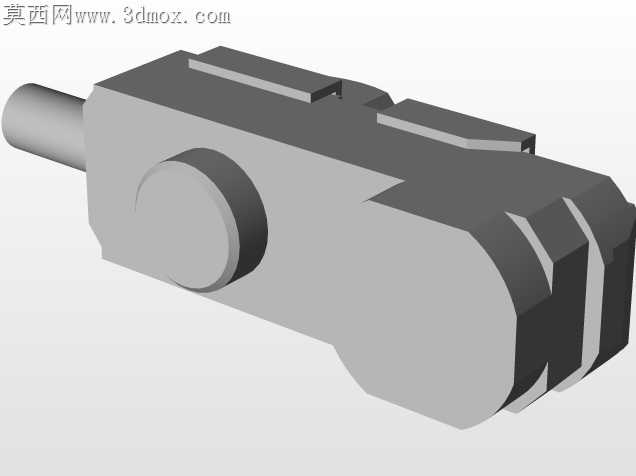

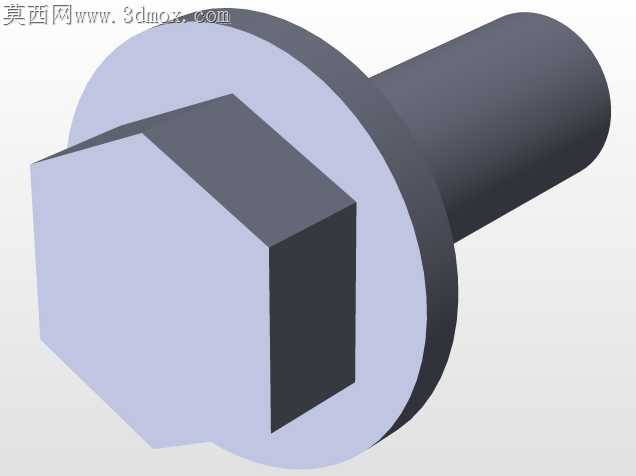

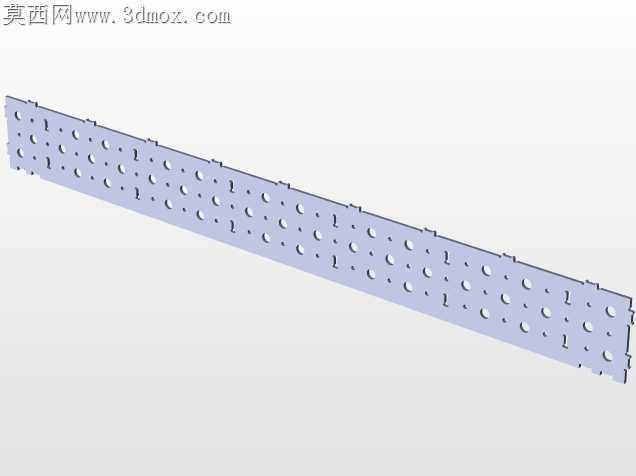

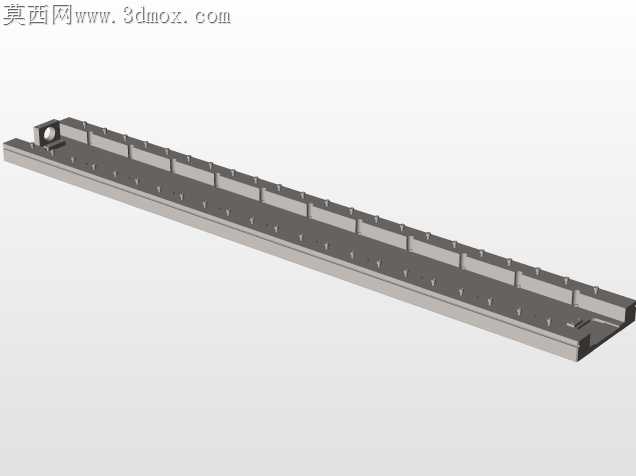

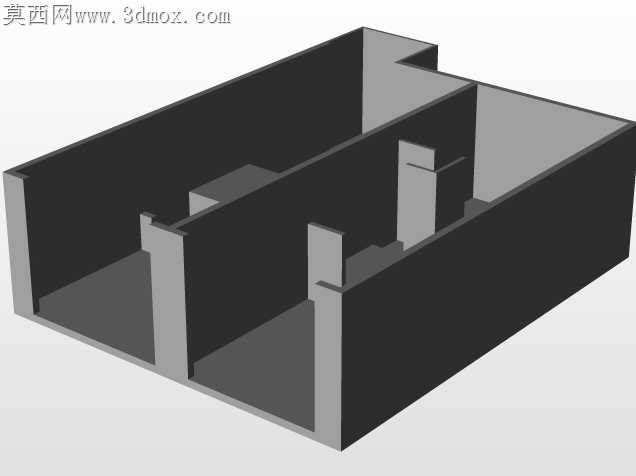

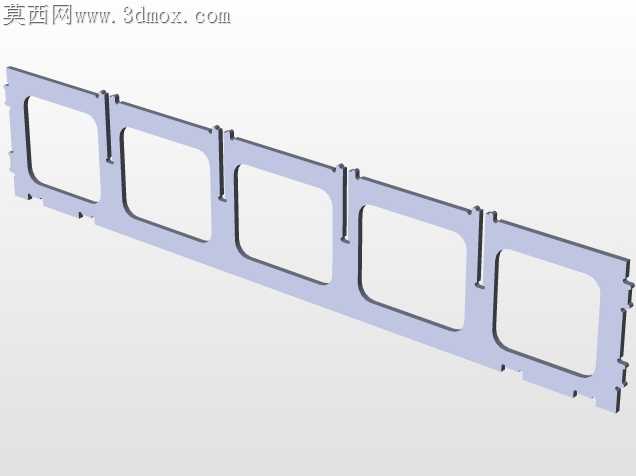

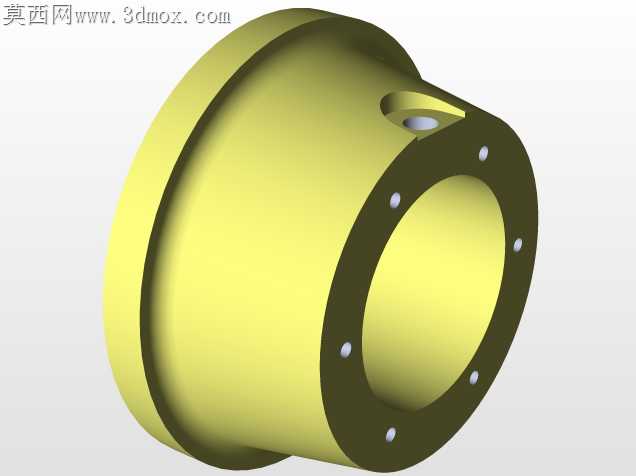

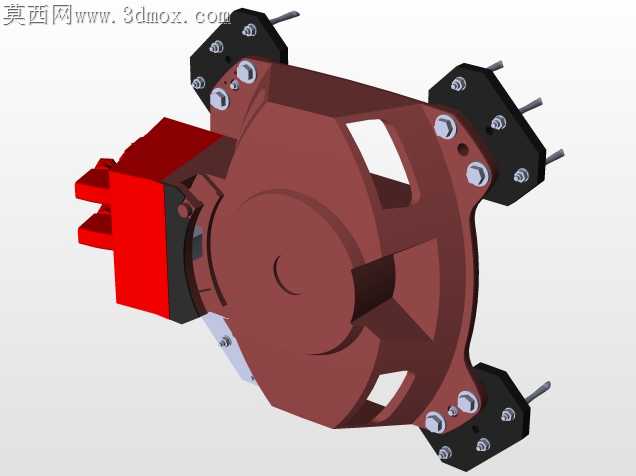

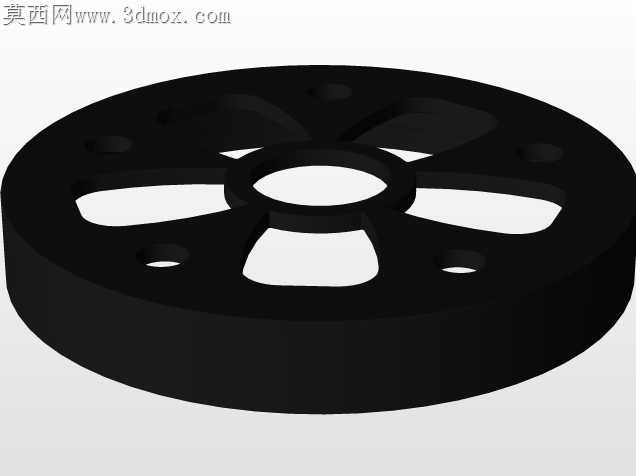

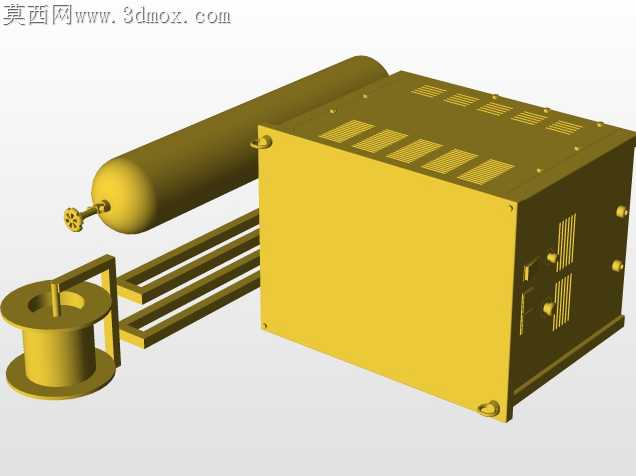

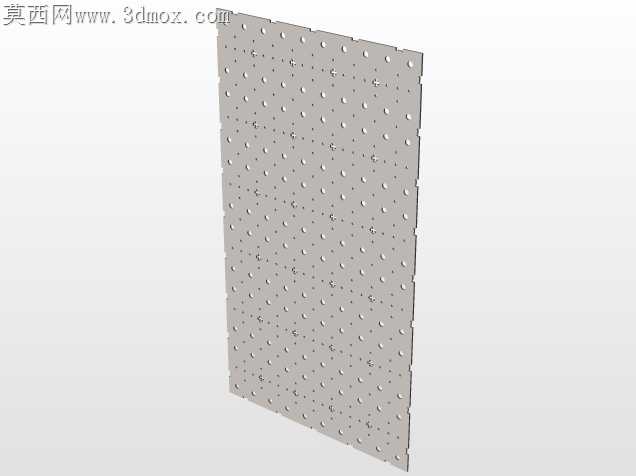

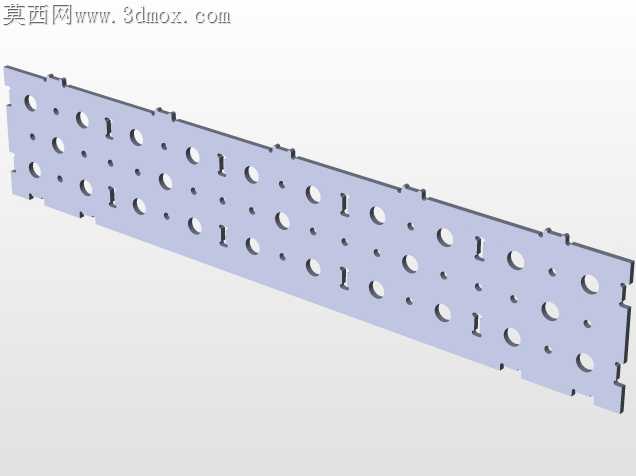

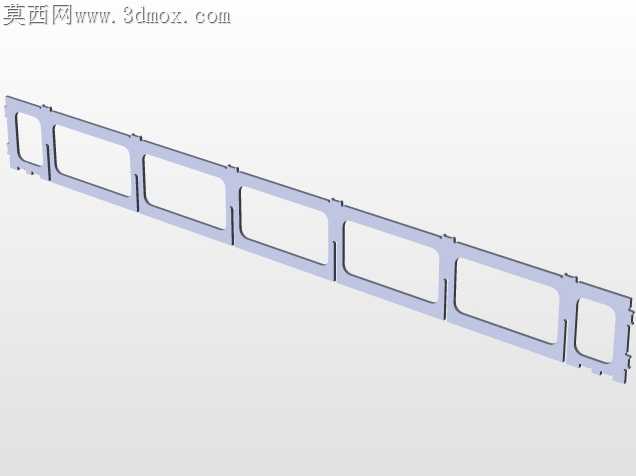

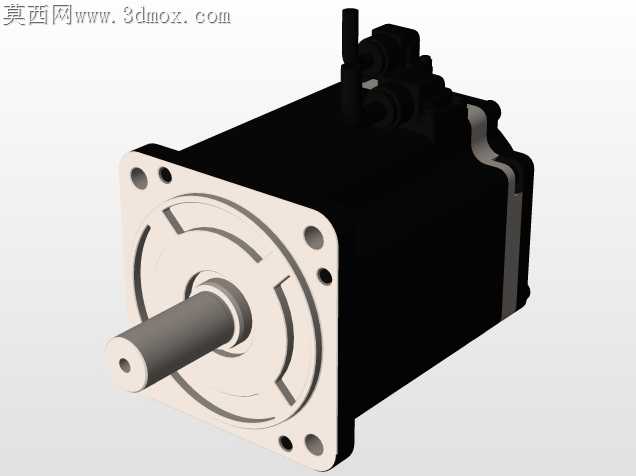

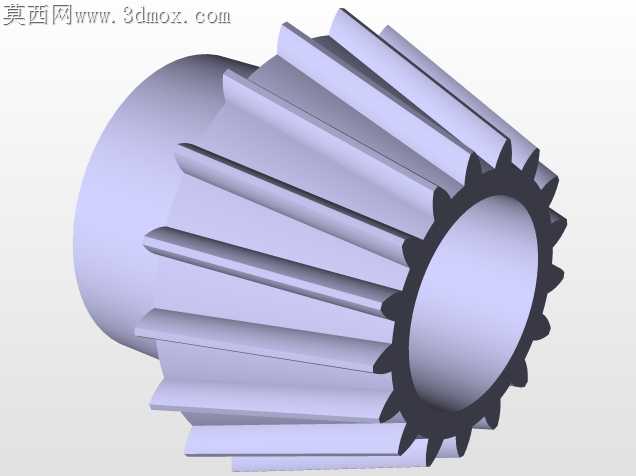

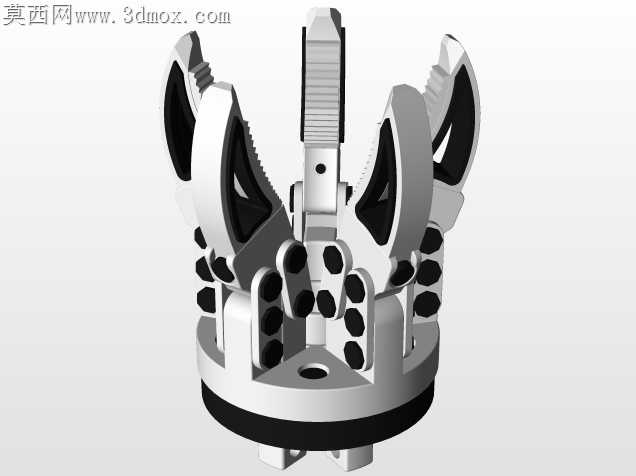

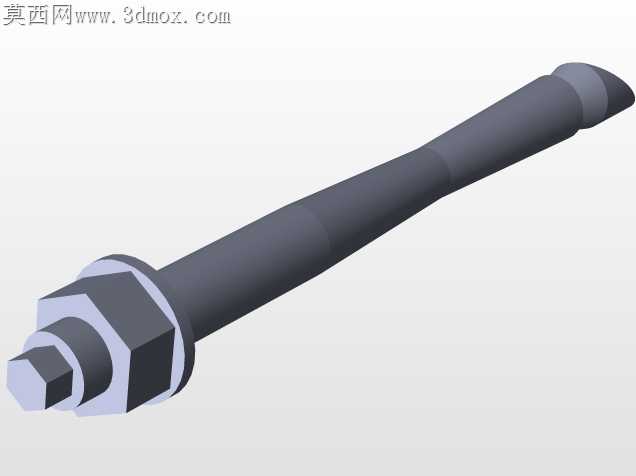

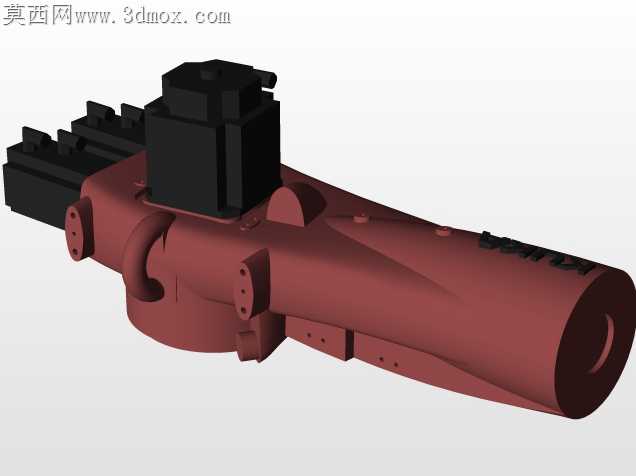

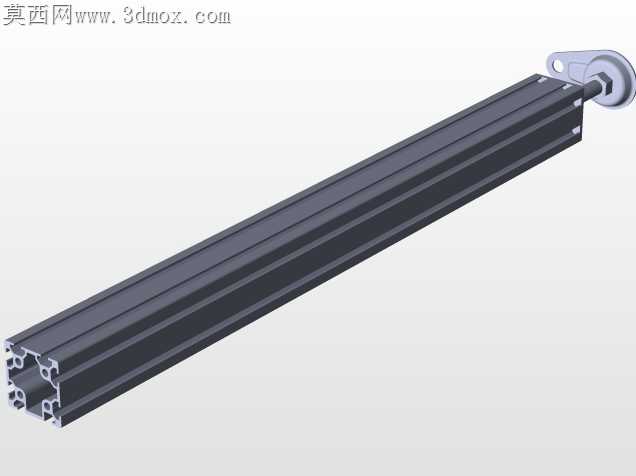

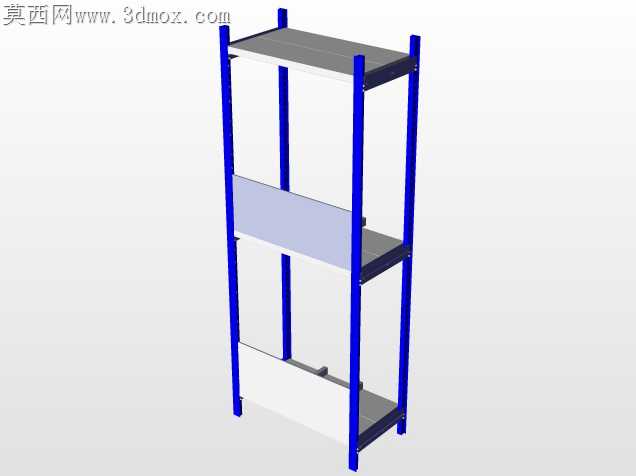

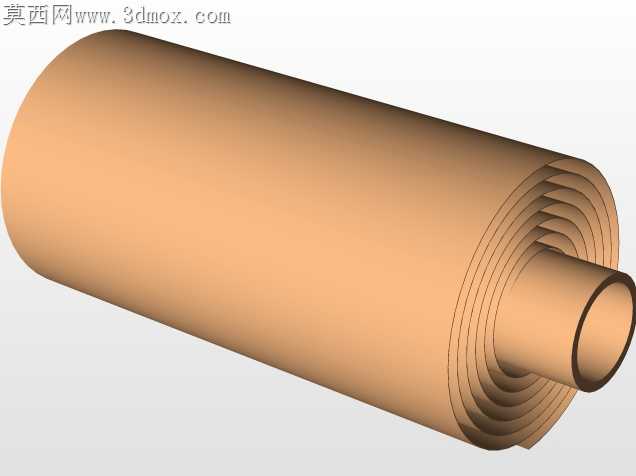

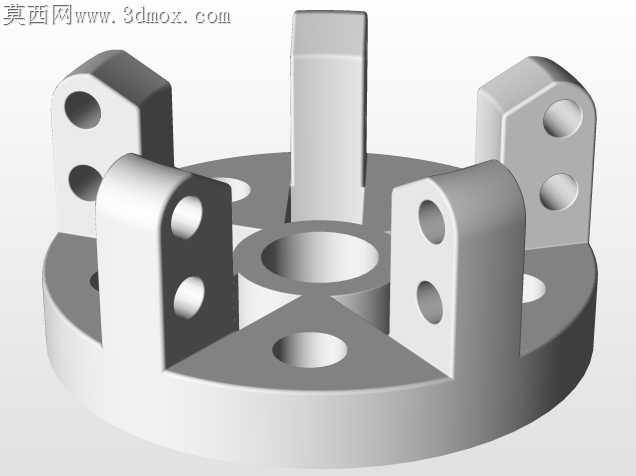

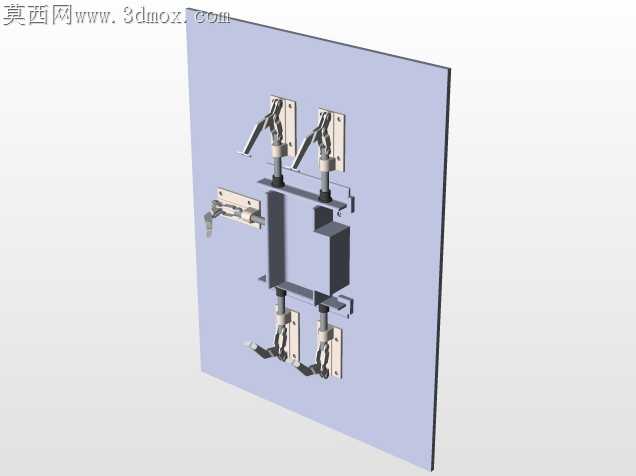

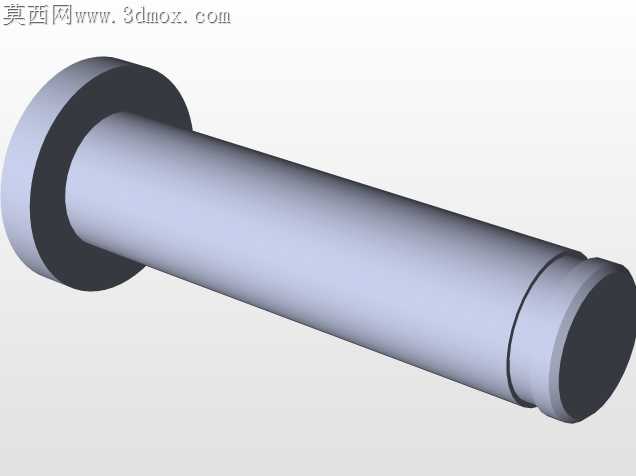

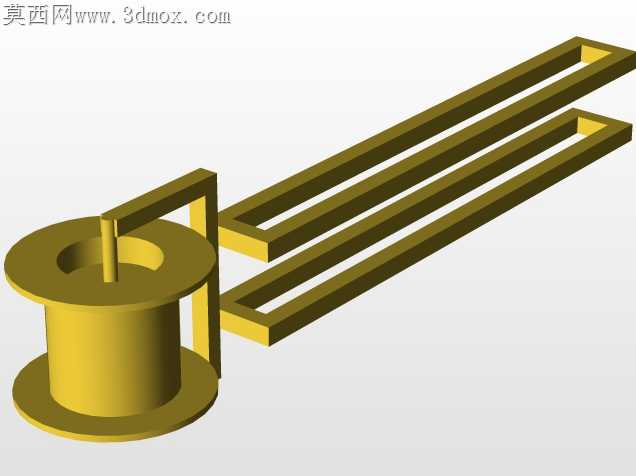

车间里多工位焊接产线最容易踩的坑，就是各工位衔接时的位置干涉——机器人焊臂摆到极限角度时容易碰上传送带侧边的护板，待焊工件从升降台转移到焊接工位的定位偏差超过0.2mm就会直接焊穿薄板，这套布局方案在结构上做了针对性的避让设计。每台焊接机器人的安装基座都往产线内侧偏移了120mm，焊臂回转半径的边界刚好和传送带边缘留足30mm的安全间隙，哪怕焊枪带着送丝管做满行程的环形摆动，也不会剐蹭到传送带的驱动辊护罩。升降工位的导向柱没有用常见的光轴配合直线轴承，而是选了带预压的滚轮导轨，工件抬升过程中的侧向窜动能控制在0.05mm以内，升到焊接位时的定位销能直接卡人工件的基准孔，不需要额外加视觉纠偏就能满足焊接的位置精度要求。传送带的分段衔接处特意做了15mm的高低差，上游工位流过来的待焊工件不会因为惯性冲到焊接工位的定位块外侧，拾取器的夹爪开合行程刚好匹配工件的夹持边宽度，夹爪内侧贴的聚氨酯垫不会在工件表面留下压痕，也能抵消焊接时传递过来的微小震动。相邻两台焊接机器人的作业区间做了物理隔板分隔，焊接时产生的飞溅焊渣不会溅到旁边机器人的线缆护套上，隔板的高度刚好没过焊臂的最低作业高度，不会遮挡机器人的运动路径。走线槽全部贴在产线框架的内侧布置，焊枪的气管、信号线顺着机器人臂的走线卡扣固定，不会在机器人快速移位时被拉扯弯折，每个工位的焊枪清理机构都藏在机器人基座的侧后方，焊臂转过去清理焊渣时不会和正在传送的工件发生干涉。这套布局没有追求极致的工位密度，而是给每个动作环节留足了冗余空间，日常换产调整焊枪角度、更换传送带托辊的时候，不需要拆解周边的其他部件，维护时的操作空间足够工人伸手完成常规检修，不会出现为了换一个易损件要拆半条产线的尴尬情况。工件从上线到焊接完成下线的流转路径没有多余的折返，每个动作的等待间隙都压到了最短，焊接时产生的烟尘能顺着工位上方的预留排烟口直接抽走，不会在产线内部积留影响传感器的检测精度。
