液压机多工位点焊工装结构设计

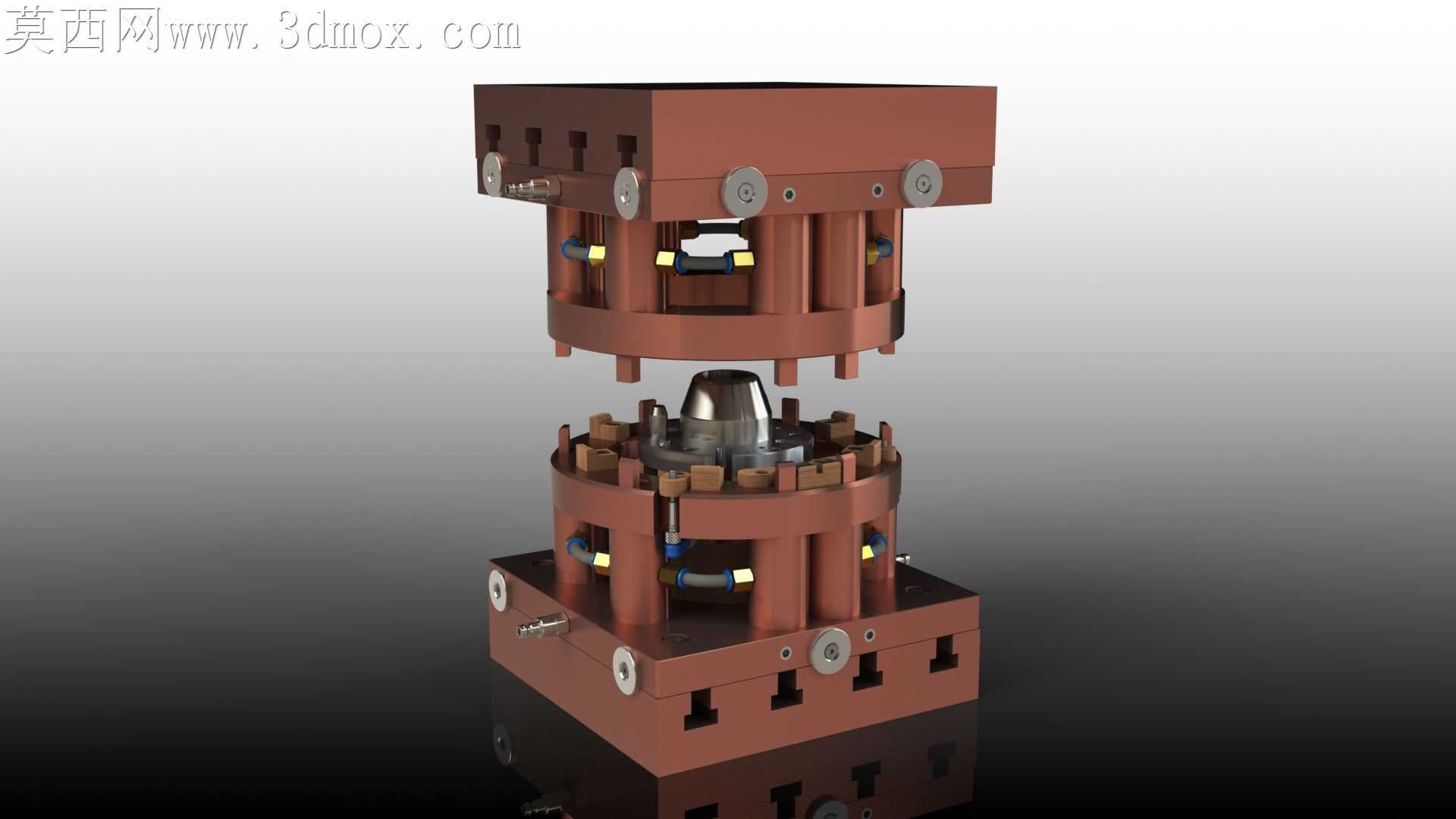

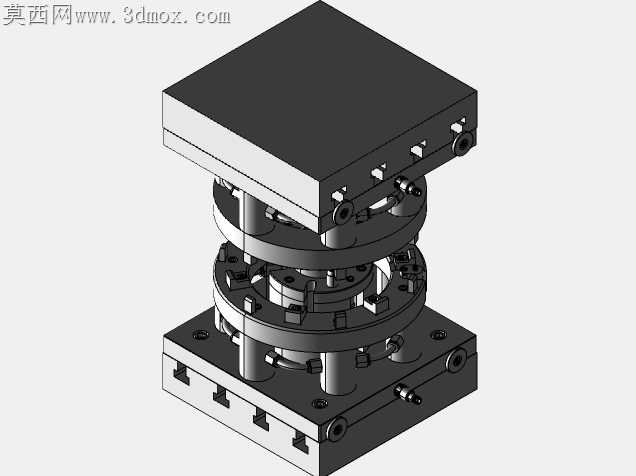

车间里传统点焊工位常遇到的痛点，是多规格螺母、螺柱凸焊时定位偏移、电极对位偏差带来的虚焊、焊穿问题，这套液压驱动的点焊工装，从加工适配的角度把这些现场问题逐一拆解落地。上下模座的方形基体特意做了等距分布的卡槽位，不是为了外观规整，是加工时可以直接用平口钳一次装夹完成所有侧面安装孔的铣削，不用二次找正，每个定位销孔的位置公差控制在0.02mm以内，避免电极安装后出现同轴度偏差。中间的工件定位型腔做了快换式镶件设计，不用拆卸整副模座，就能适配不同直径的待焊工件，镶件和基体的配合选用H7/g6间隙公差，既保证换件时的顺畅度，又不会在液压加压时出现窜动。周向均匀分布的多组电极安装位，每组都预留了独立的冷却管路走线槽，中频焊接时大电流带来的电极温升能被循环冷却液快速带走，不会因为连续作业出现电极头粘连、焊核成型不稳定的问题。上下模的导向结构没有用常规的独立导柱导套，而是把导向环直接嵌在模座本体的镗孔内，减少了额外零件的装配累积误差，导向面做了镀硬铬处理，耐磨度比普通淬火导柱提升三倍以上，长期高频往复加压也不会出现拉毛、卡滞的情况。模座上外露的锁紧螺丝全部选用内六角沉头设计，安装后螺丝端面和模座表面齐平，不会在工件上下料时勾挂零件，也避免了焊渣飞溅堆积在螺丝头缝隙里造成的拆卸困难。电极的进给行程做了硬限位设计，每个电极的伸出量可以通过尾部的调节螺母单独微调，哪怕是同一圆周上不同位置的焊点需要不同的焊接压力，也能单独校准，不用整组调整参数。底部模座的四个角特意做了吊装螺纹孔，工装转场或者上机安装时可以直接用吊环螺丝起吊，不用人工抬搬，适配车间里不同吨位液压机的安装接口尺寸，不用额外做转接板。所有和焊渣接触的表面都做了发黑处理，焊渣溅落后不会直接粘附在基体表面，日常清理只需要用压缩空气吹扫即可，减少维护的工时消耗。
