小型丙烷火焰加热回火炉结构设计

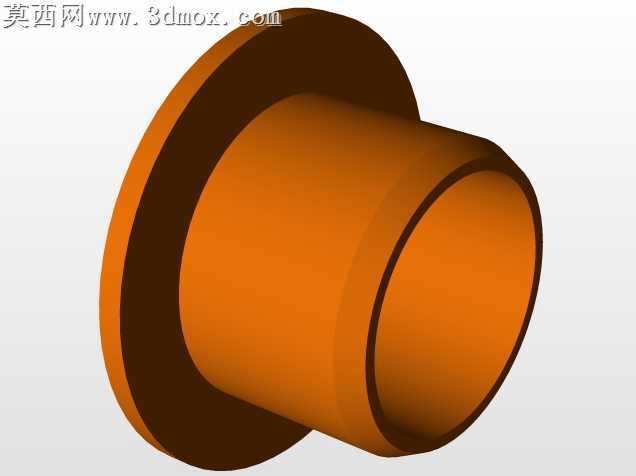

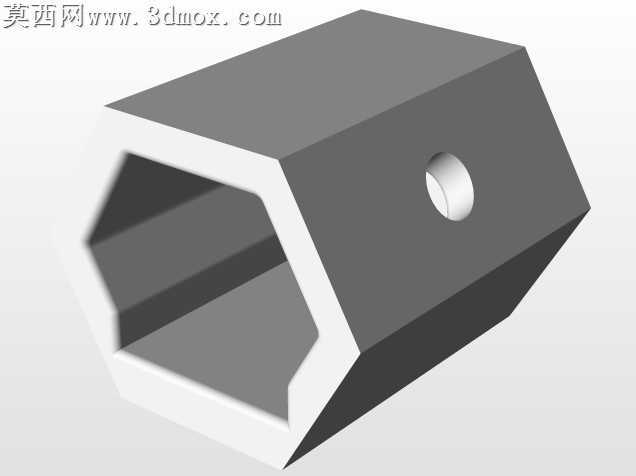

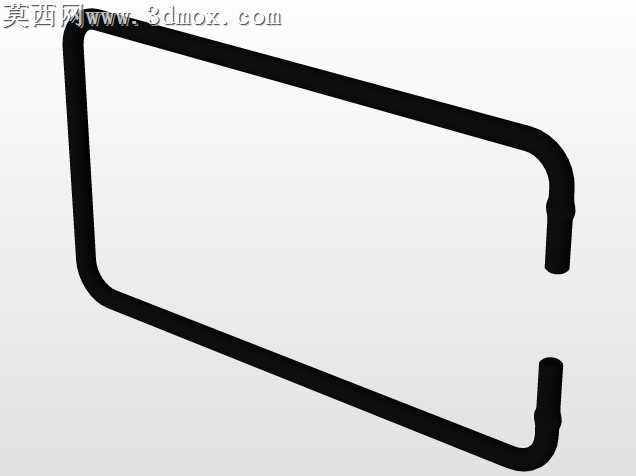

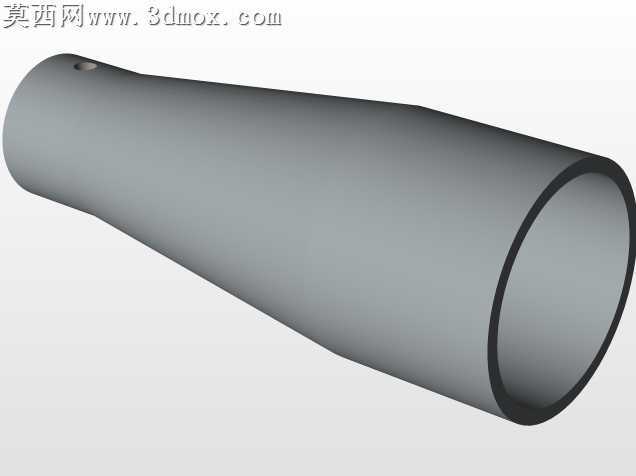

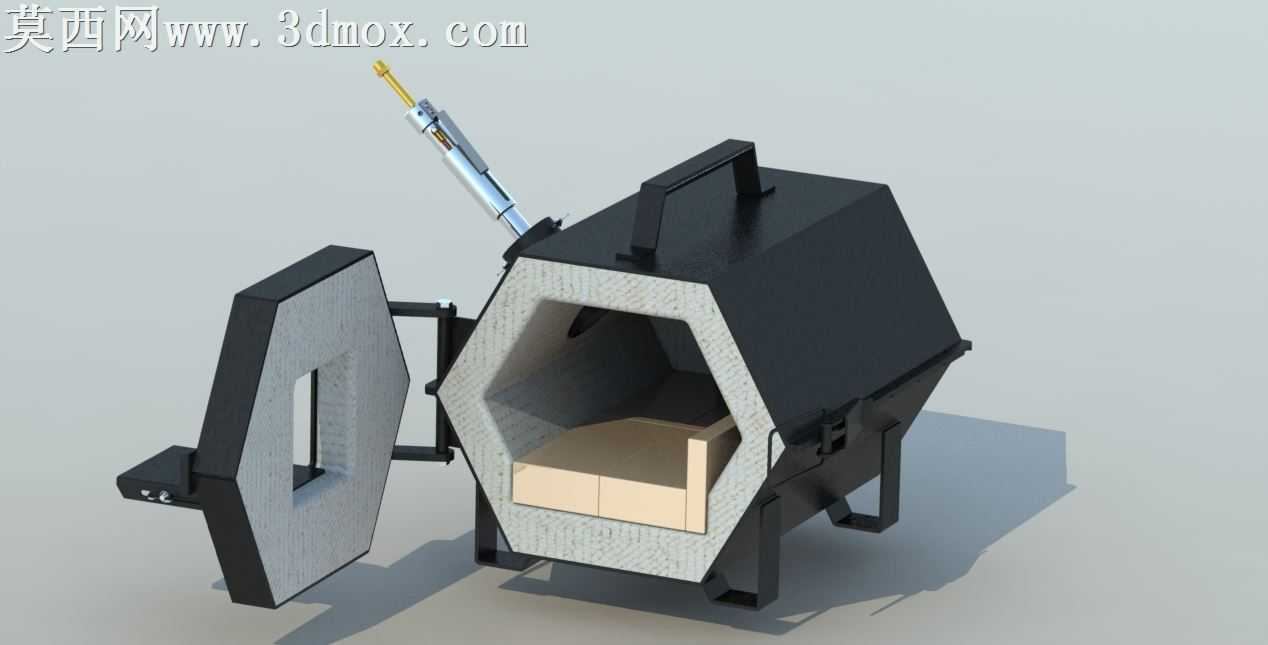

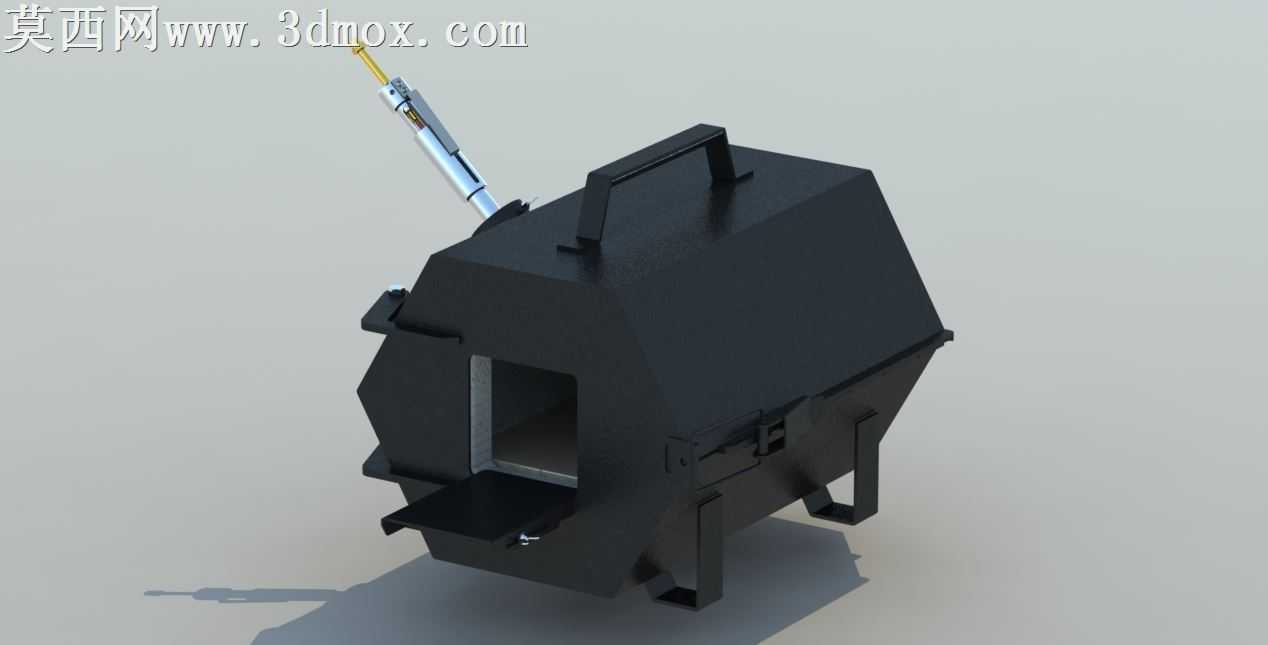

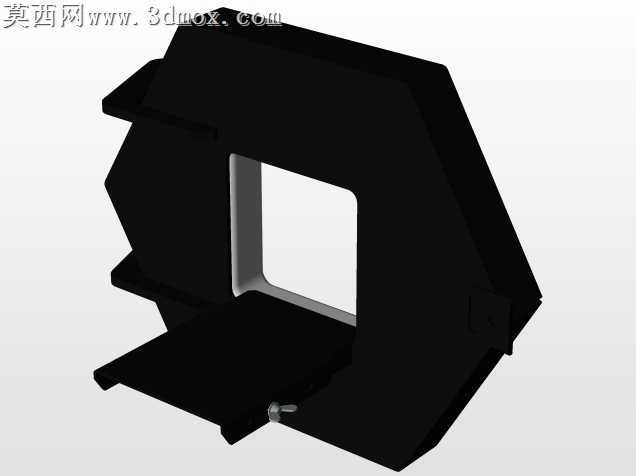

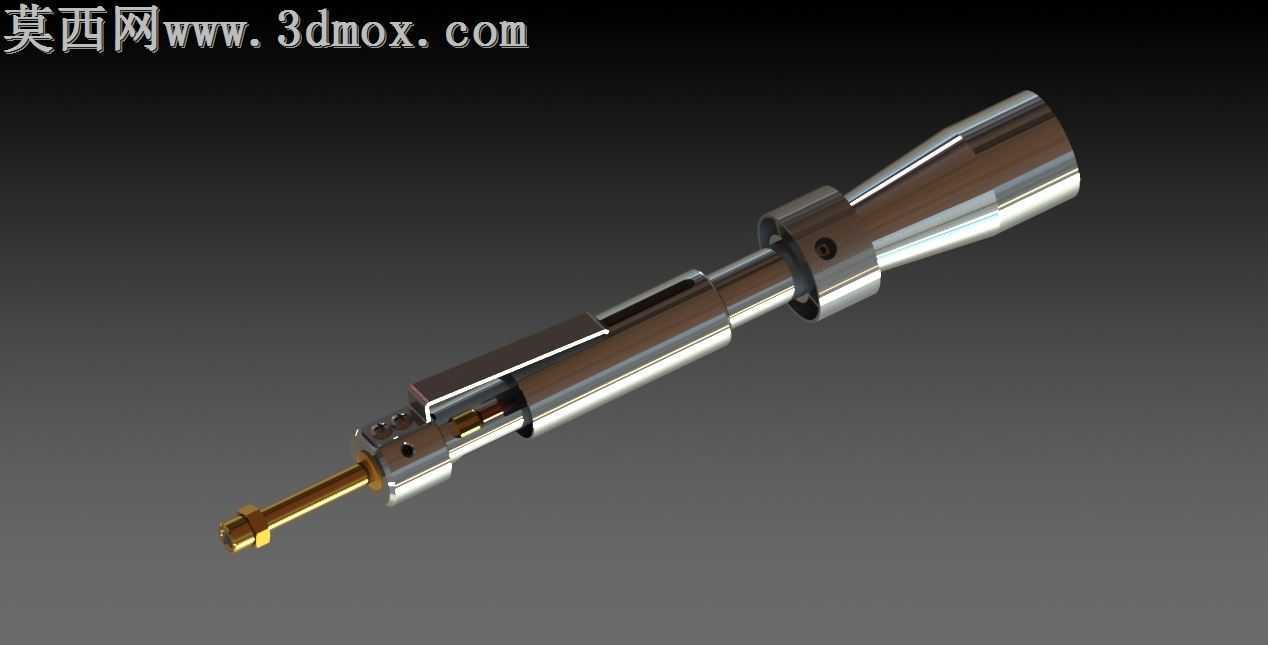

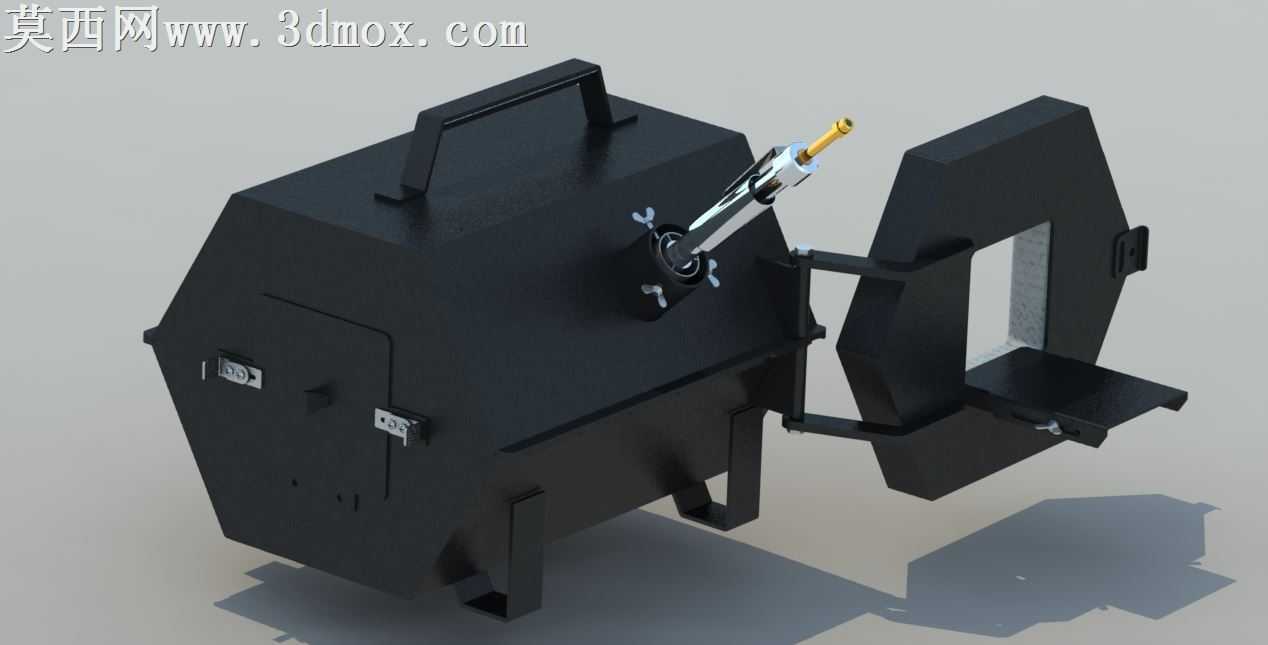

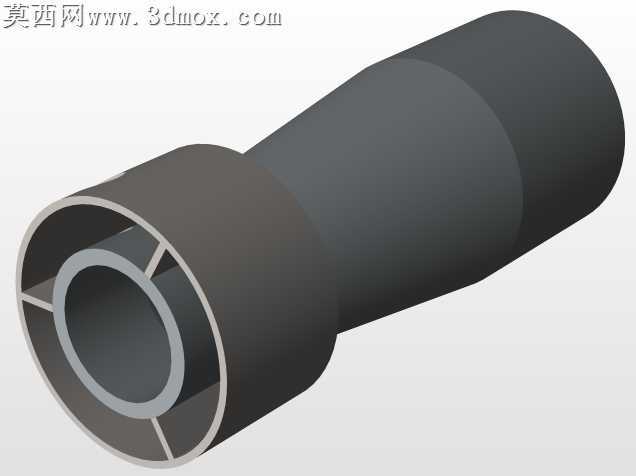

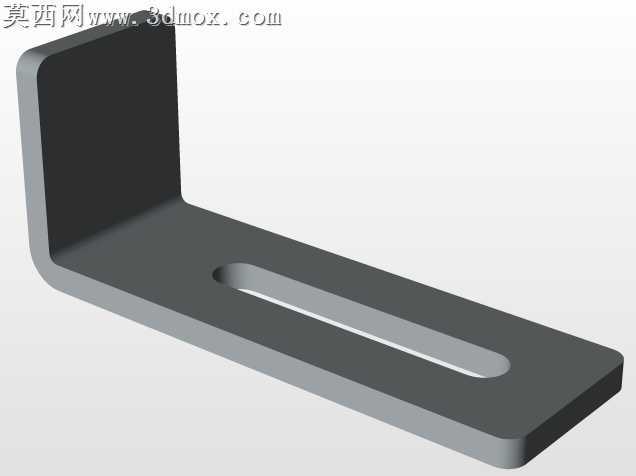

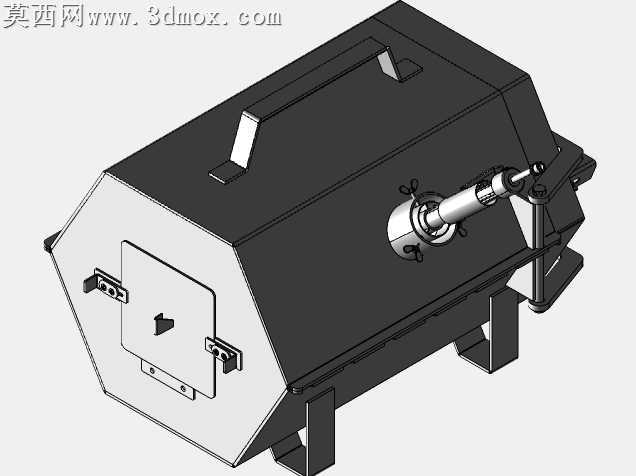

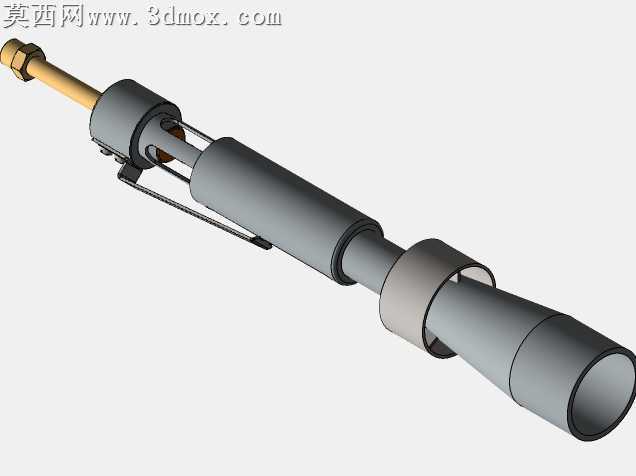

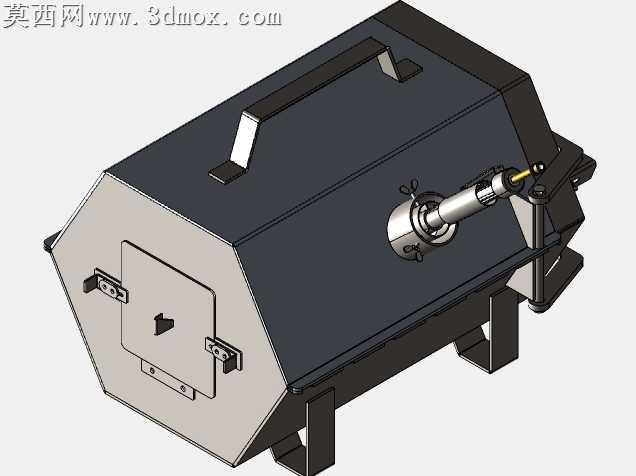

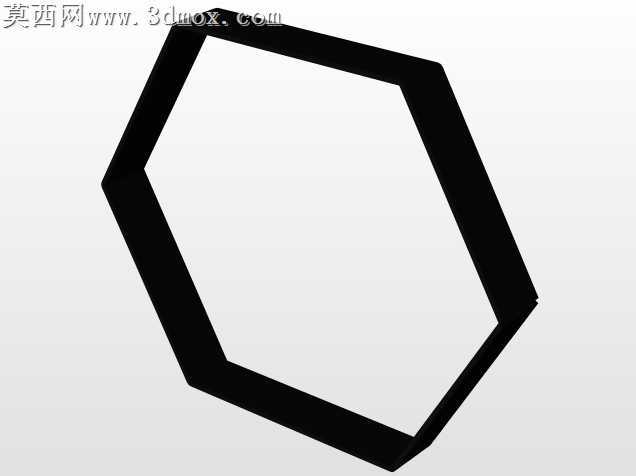

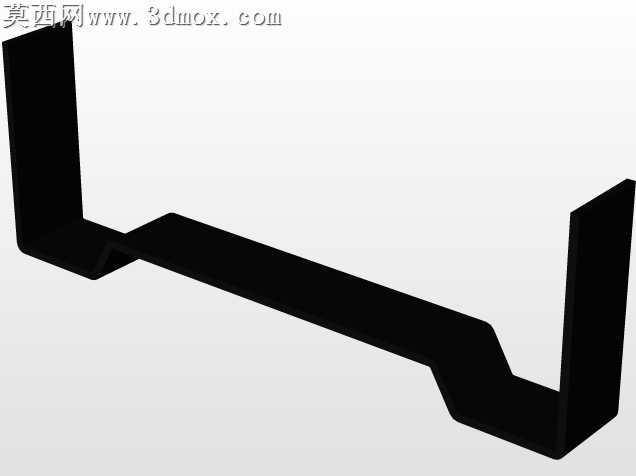

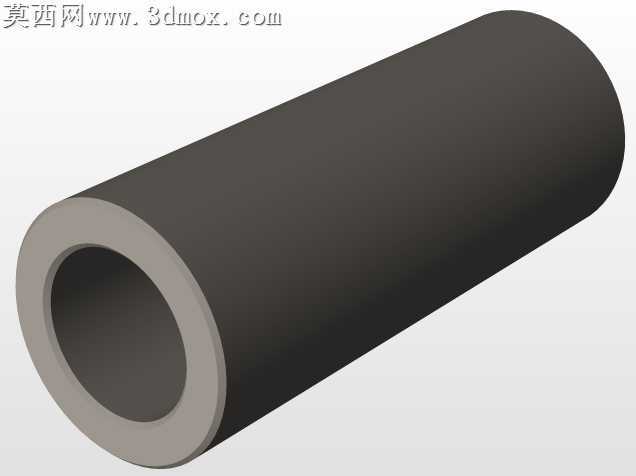

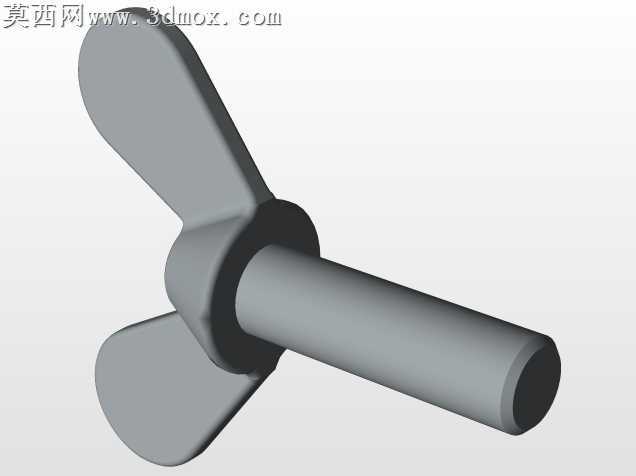

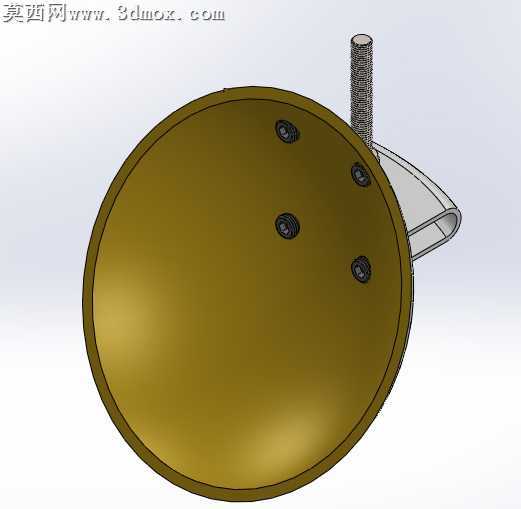

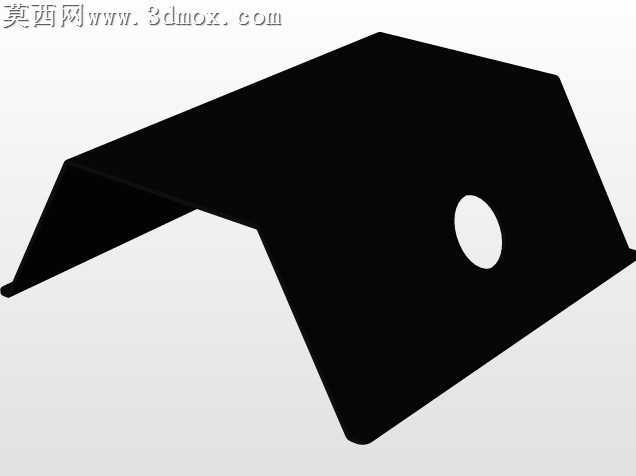

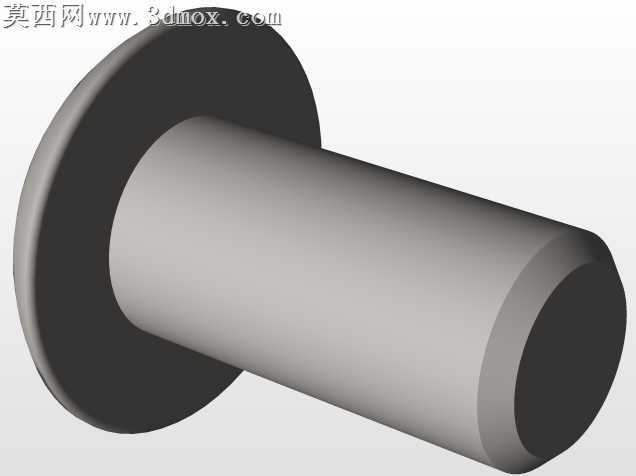

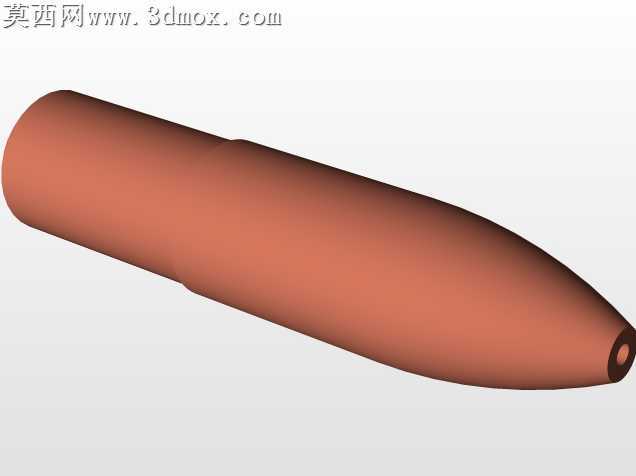

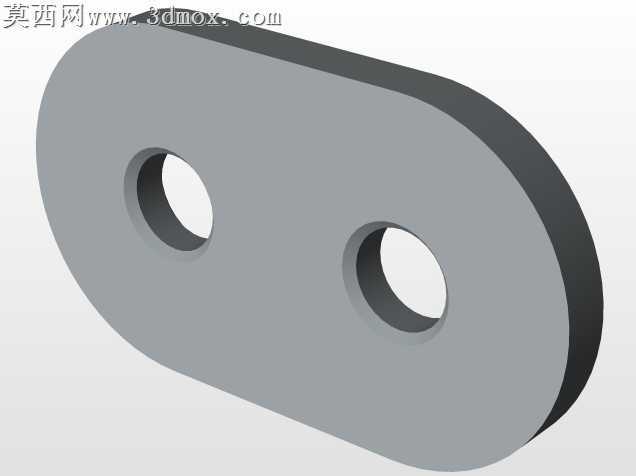

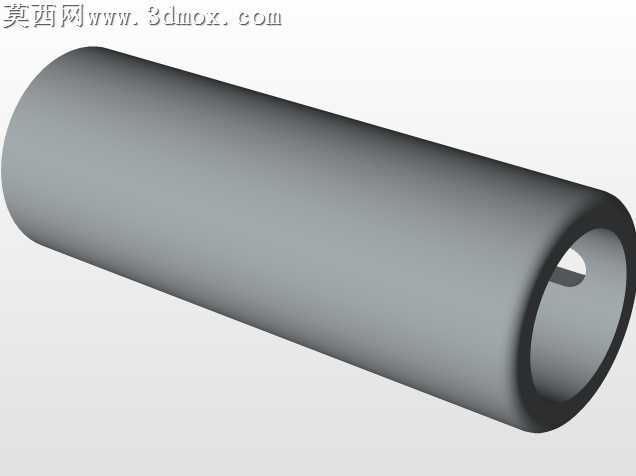

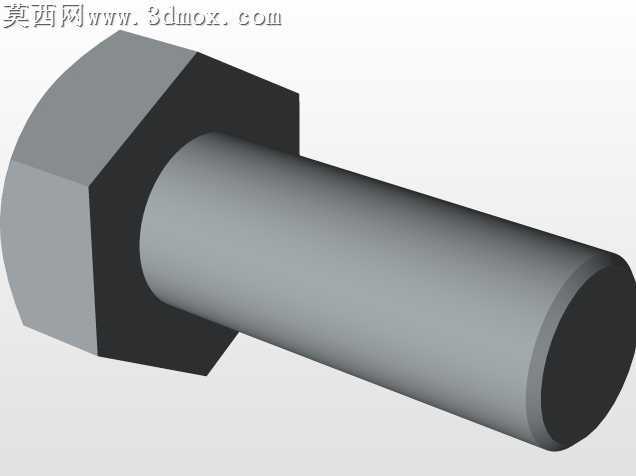

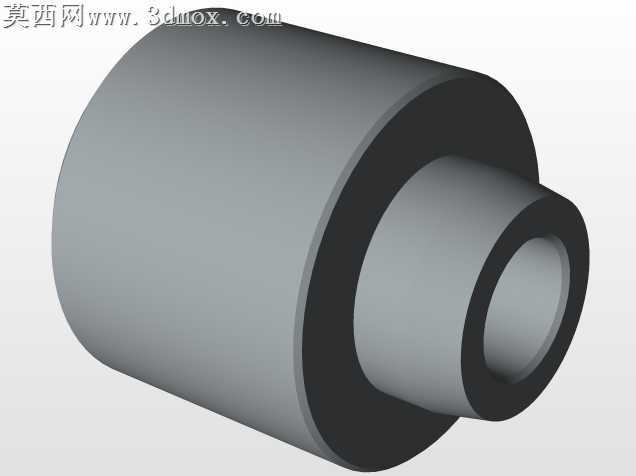

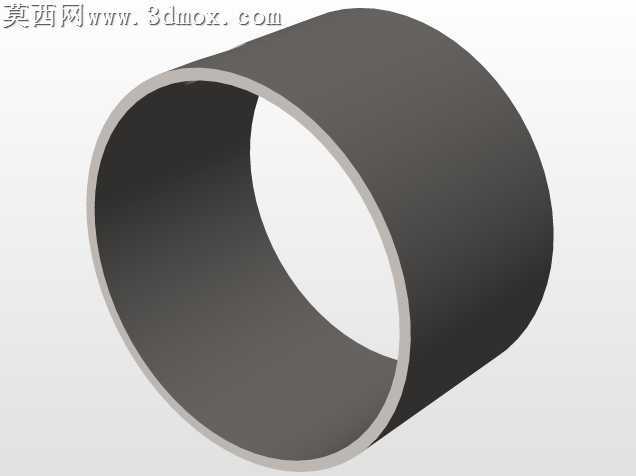

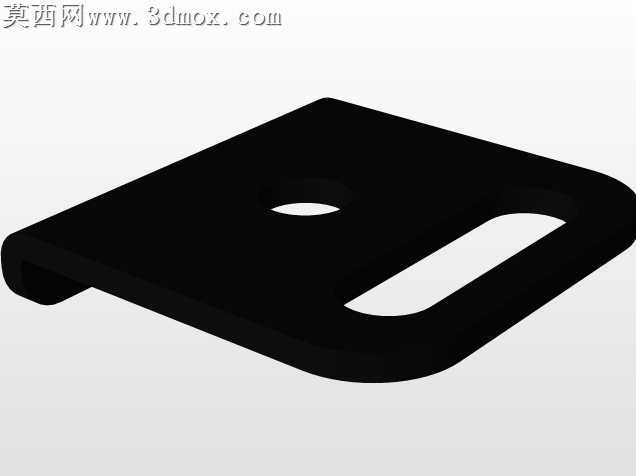

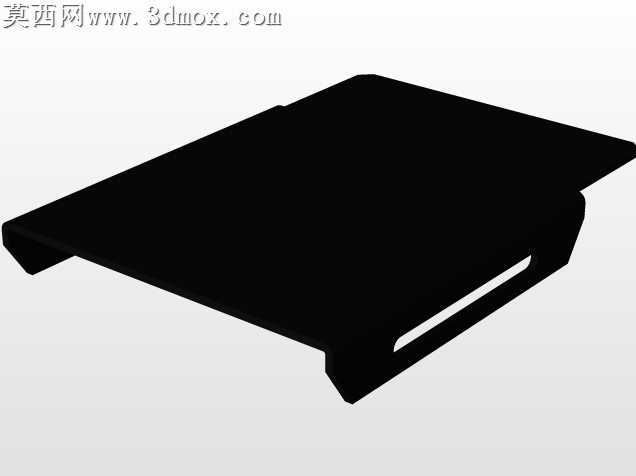

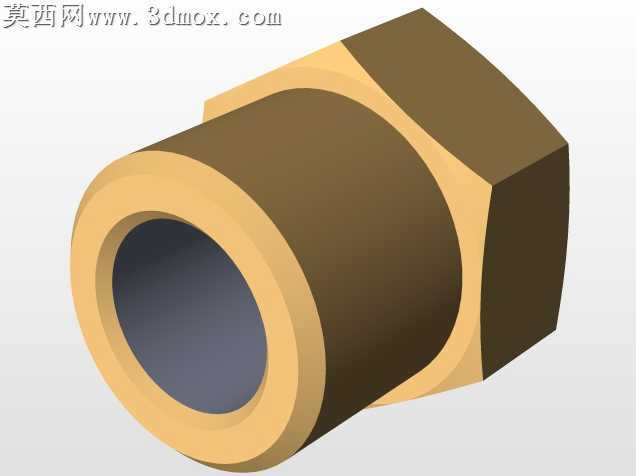

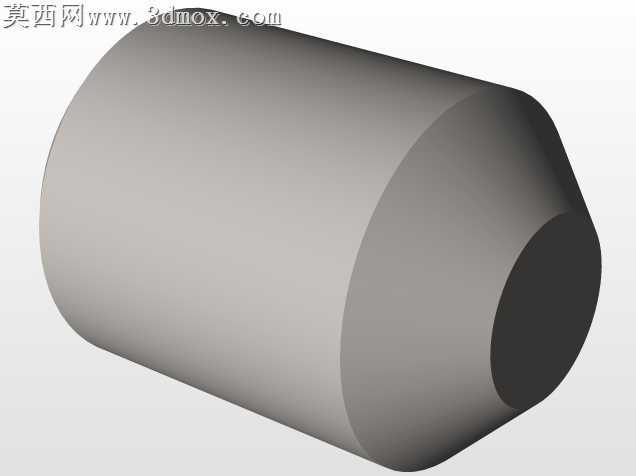

小尺寸金属零件回火作业长期存在加热均匀性差、火焰调控失准的现场痛点，敞开式火焰加热时热量散逸快，丙烷与空气混合比例波动直接导致焰色漂移，工件局部过烧或回火温度不足的报废率常年居高不下，这款小型回火炉的结构设计完全围绕加工适配逻辑展开，所有细节都对准现场加工的实际矛盾做取舍。炉体采用六边形切角壳体而非常规方箱结构，并非为了造型辨识度，六边形内壁能让火焰喷出后形成多面反射涡流，避免直喷火柱直接冲刷工件表面造成局部过热，切角处预留的膨胀间隙刚好抵消薄钢板焊接后的热变形量，连续加热两小时壳体外表面温度不会超过六十摄氏度，操作人员误触也不会造成烫伤。侧置的火焰喷枪安装座做了三自由度微调结构，球头铰接处预留0.12毫米的装配公差，既能在点火调试时灵活调整喷枪入射角度，找到空气与丙烷混合的最佳焰形位置，锁紧后又不会因炉内气流反冲出现角度偏移，喷枪与炉壁的衔接处采用阶梯式密封槽，搭配耐高温石棉垫阻断热量外泄，不会出现常规小型炉常见的接缝处窜火问题。侧开式炉门采用双连杆铰接结构，开合轨迹做了避让设计，开门时炉门会先向外平移15毫米再向侧方旋转，不会刮蹭炉口放置的工件托盘，炉门内侧的耐火衬板与炉口贴合面做了1度的微倾角，闭合后靠自重就能实现压紧密封，不需要额外加装锁扣结构就能减少热量散逸。顶部的提手做了悬空隔热设计，提手与炉顶连接的四个支脚高度设为22毫米，中间形成空气隔热层，连续作业时提手温度始终保持在常温区间，方便车间内转场移动。底部的四个支撑脚做了外翻式折弯结构，放置在车间工作台面上时不会因轻微碰撞出现滑移，支撑脚底部预留的安装孔可以直接将炉体固定在工作台面上，适配长时间固定工位的回火作业需求。炉门内侧的工件托盘采用镂空栅格结构，栅格间距设为8毫米，既能托住最小尺寸的五金零件不会掉落，又能让热气流在炉内形成完整循环，保证工件各个面的加热温度均匀一致，托盘采用抽拉式安装结构，加热完成后可以直接用铁钳拉出托盘取件，不需要将手伸入炉口操作，降低烫伤风险。炉体侧面预留的观察窗采用双层耐高温石英玻璃，两层玻璃之间留5毫米空气隔热层，长时间加热也不会出现玻璃炸裂问题，操作人员可以直接通过观察窗判断焰色状态，实时调整丙烷与空气的进气比例，让火焰始终保持还原焰状态，避免工件表面出现氧化脱碳问题。所有钣金折弯处都做了R3圆角处理，没有尖锐的棱角毛刺，避免车间作业时剐蹭操作人员的工作服或皮肤，壳体表面采用耐高温哑光黑涂层，不会反射炉内的火焰光线，长时间观察焰色也不会造成视觉疲劳。
