8寸300磅凸面法兰旋启式止回阀结构设计

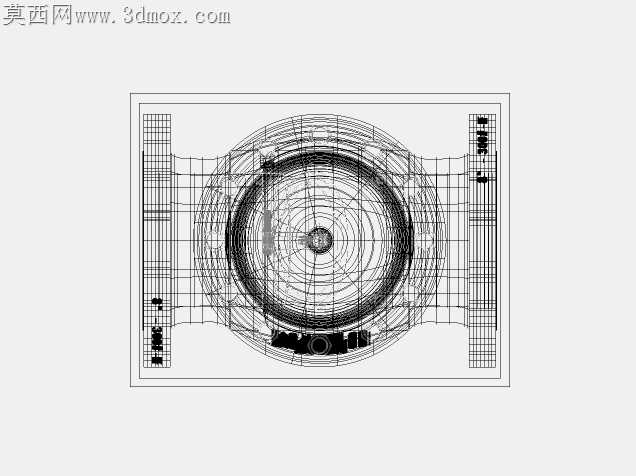

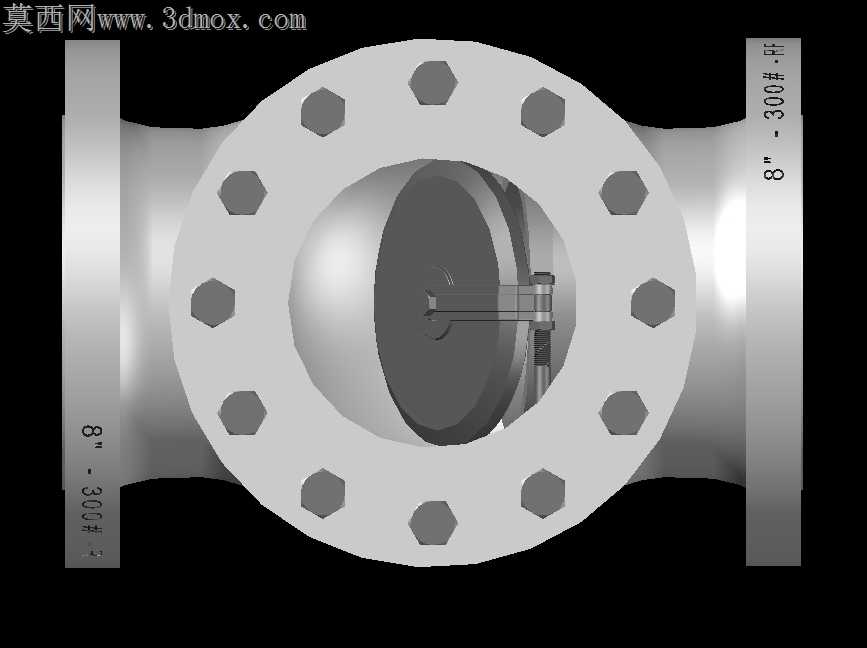

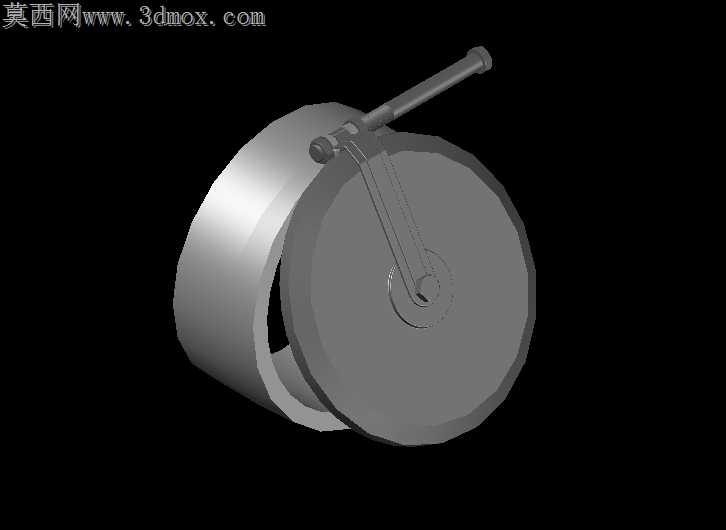

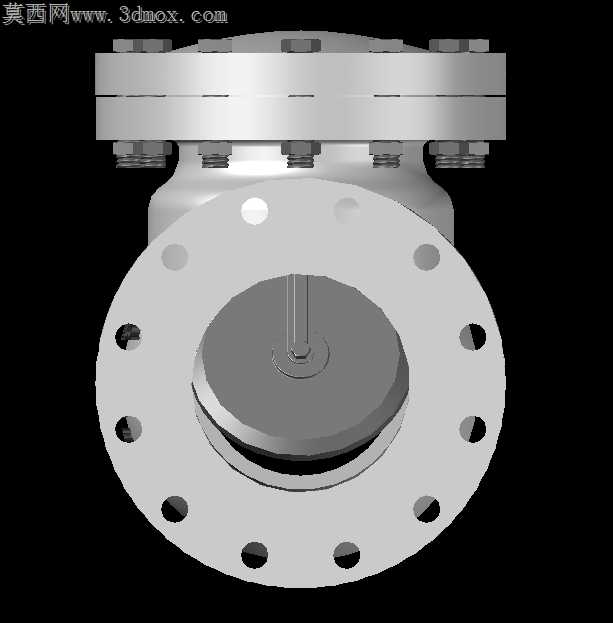

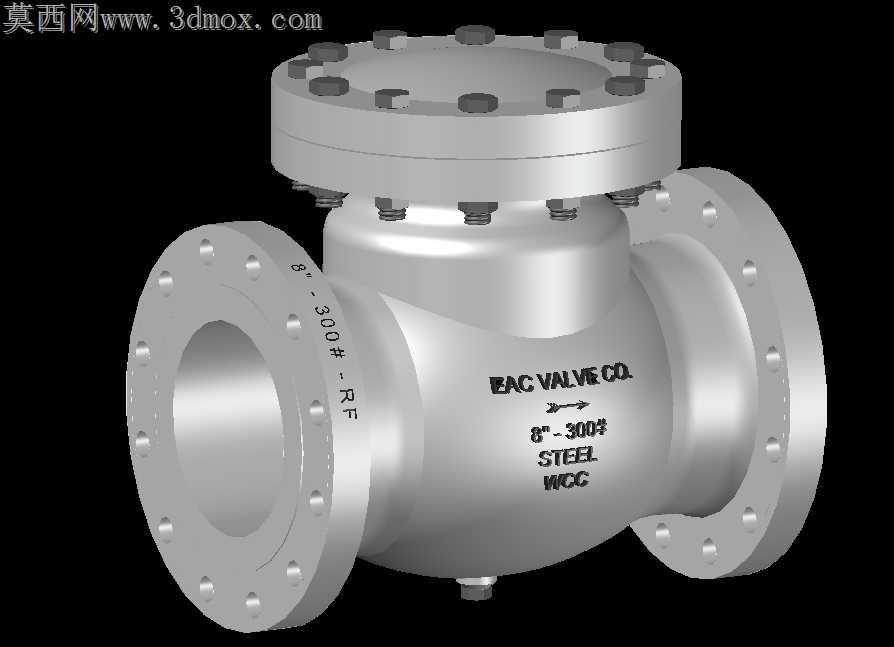

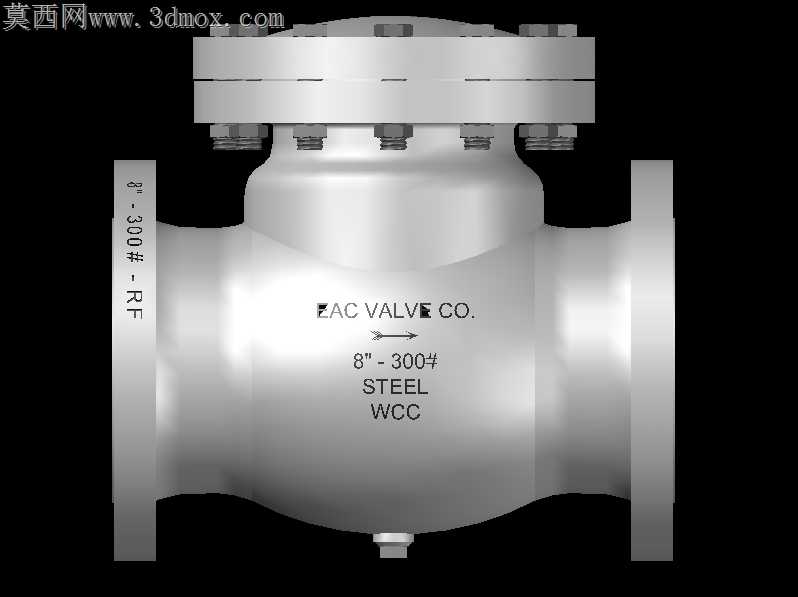

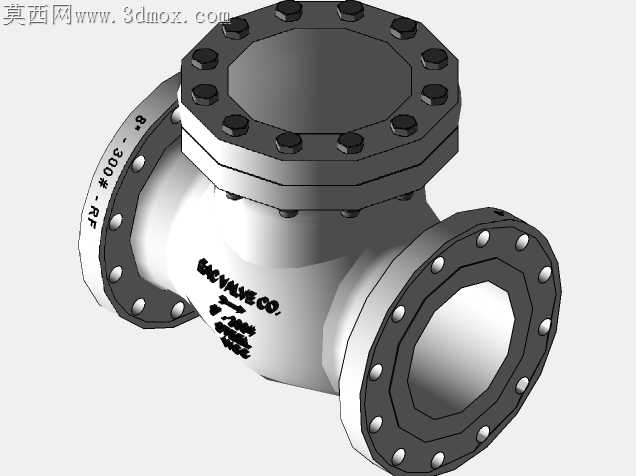

高压管路上的法兰止回阀最容易在长期启闭冲击下出现中法兰密封失效、阀瓣卡涩的问题，这套结构在设计时就把加工适配的细节嵌到了每一处配合面里。阀体采用WCC铸钢材质，流道做了平滑圆弧过渡，没有突兀的直角台阶，铸造时能减少钢水紊流带来的砂眼、缩松缺陷，后续机加工时流道内壁的打磨量能降低近三成，也能避免介质长期冲刷直角区域形成的局部冲蚀坑。两侧连接法兰的凸面密封台做了0.8mm的高出量，螺栓孔的位置度公差控制在0.15mm以内，和现场配对法兰组对时不用反复撬拨调整，缠绕式垫片放上去就能自然对中，不会出现垫片偏压导致的试压泄漏。中法兰的螺栓排布做了等距优化，12颗螺栓均匀分布在阀盖圆周，拧紧时密封面的压应力分布差控制在10%以内，不会出现局部压溃垫片、局部压应力不足的问题，阀盖和阀体的配合止口做了H7/h6的间隙配合，装配时能自动导正，不会因为止口过紧导致装配时硬敲损伤密封面。阀瓣的摆动转轴做了镶套处理，套采用自润滑铜合金，不用额外加注润滑脂就能在长期启闭动作里保持灵活，避免了锈死卡涩导致的介质倒流，转轴的两端做了防尘密封结构，能阻挡管路里的杂质进入转轴间隙，减少磨损量。阀体底部的排污螺塞位置做了下沉式设计，不会突出阀体底部影响管路安装，螺塞的密封面采用锥面密封，不用额外加生料带就能实现高压下的密封。阀体上的标识字符采用凸铸工艺，字符高度2mm，深度0.5mm，后续刷漆后依然清晰可辨，不会因为长期介质冲刷或者现场磕碰导致标识模糊。所有加工面的粗糙度都做了分级要求，密封面达到Ra1.6，非配合的外表面达到Ra6.3，既满足密封性能要求，又不会过度加工增加生产成本。法兰端面上的RF标识、压力等级标识都和法兰密封面保持足够距离，不会因为钢印打标损伤密封面的平整度。阀腔内部的阀瓣开启角度做了限位设计，全开时阀瓣贴靠在阀腔内壁的凸台上，不会因为介质长期冲击导致阀瓣过位翻转，也能减少全开时的流阻损失，比同规格普通止回阀的流阻降低约12%。
